Монтаж своими руками электрического отопления дома

Установка электрического отопления в частном доме — простой способ сэкономить на коммунальных услугах

Давно уже прошли те времена, когда единственным способом обогрева частного дома была дровяная печь. Современные технологии и материалы позволяют выбирать способ отопления из множества существующих, но специалисты в один голос утверждают, что в будущем именно электрическое отопление частного дома будет в приоритете. Всем известно, что запасы полезных ископаемых далеко не бесконечны и наступит время, когда от газа придется полностью отказаться и перейти на более чистый энергоноситель – электричество.

Электрические отопительные системы имеют массу неоспоримых преимуществ, а зачастую это может быть просто единственный доступный способ обогрева.

Очень важно продумать проект электрического отопления еще на этапе постройки дома, так как в дальнейшем установка оборудования в уже готовое помещение может привести к необходимости переделки, и, как следствие, к дополнительным затратам. Точный тепловой расчет нужно делать с учетом норм СНиП. Несоблюдение этих требований приведет к повышенным расходам на электроэнергию.

Плюсы и минусы обогрева дома электричеством

Электроотопление частного дома обладает следующими преимуществами:

Простота и легкость установки

Для самостоятельного монтажа не потребуются дорогостоящий инструмент и специальные знания. Все оборудование имеет небольшие габариты, монтируется быстро и с минимальными затратами.

Все приборы легко транспортируются и переносятся в разные помещения. Отдельная котельная и дымоход также не потребуются.

Безопасность

Электрические системы не образуют угарных газов, продукты сгорания полностью отсутствуют. Вредные выбросы не выделяются даже при поломке или разборке системы.

Невысокие первоначальные затраты

Отсутствует необходимость подготовки проектной документации с приглашением специальных служб. Никакие разрешительные документы не нужны.

Надежность и бесшумность

Электрическое отопление не нуждается в регулярном сервисном обслуживании с привлечением специалистов. Все установки работают абсолютно бесшумно, так как в системе отсутствуют вентилятор и циркуляционный насос.

Простота эксплуатации

В системе нет элементов, которые могли бы быстро выйти из строя. Нет необходимости постоянно следить за датчиками и уровнем топлива.

Блок управления системой.

Высокий уровень КПД

Позволяет быстро обогреть частный дом даже в самые сильные морозы. Электрическое отопление всегда оборудуется специальной системой, дающей возможность регулировать температуру в каждой отдельной комнате, что позволяет значительно сэкономить финансовые затраты в отопительный сезон.

Минусы работы

Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.

Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.

Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.

Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.

Варианты электрического обогрева частного дома

В настоящее время на строительном рынке представлено множество нагревательных приборов, работающих от электричества. Электрическое отопление может работать как напрямую, так и при помощи циркулирующего теплоносителя — антифриза, масла или воды.

Масляные радиаторы

Этот вид обогрева известен очень давно, и до сих пор он сохраняет свою популярность. Это мобильные агрегаты, часто на колесиках, работают напрямую от электрической розетки. КПД у таких приборов равен 100%, так как электрическая энергия переходит в тепловую напрямую, без каких-либо передающих устройств.

С помощью масляного радиатора можно обогреть небольшую комнату, но для целого дома такой способ конечно не пойдет.

Электроконвектор

Это довольно популярный и эффективный способ отопления, способный поддерживать оптимальный баланс влажности в помещении, не сжигая при этом кислород. Превосходные технические характеристики и широкий диапазон мощностей позволяет использовать электроконвекторы для обогрева как маленькой комнаты, так и большого частного дома.

Основой конвектора выступает тэн — преобразователь электрической энергии в тепловую. Принцип работы основывается на конвекции воздуха. Холодный воздух заходит через прорези в нижней части корпуса нагревательного прибора, внутри устройства воздух нагревается от тэна и выходит через прорези в верхней части корпуса.

Сам нагревательный электроконвектор заключен в металлический кожух, который имеет эстетичный внешний вид и легко вписывается в любой интерьер. Конвектор может быть напольным, но чаще всего выбор делается в пользу настенного устройства. Работать конвектор может как отдельно, так и в системе, под контролем одного регулятора температуры.

Кондиционеры

Кондиционеры, работающие в режиме обогрева, тоже можно отнести к электрическим нагревательным приборам. Специалисты считают, что именно такое отопление – самое экономичное, так как затраты на электричество вполне покрываются выделяемым теплом. К тому же расходы можно уменьшить за счет регулировки.

Но у такого вида отопления есть много недостатков и самый главный из них — техническая сложность обслуживания. К тому же кондиционеры имеют первоначальную высокую стоимость, а в случае поломки вызов специалиста принесет дополнительные финансовые расходы.

Инфракрасное отопление

Инфракрасное (пленочное) отопление можно назвать инновационным, но уверенно набирающим популярность способом отопления частного дома. Такое отопление – довольно экономичное в процессе использования, но дорогостоящее в плане стоимости оборудования и монтажа.

Принцип действия инфракрасного отопления заключается в следующем: тепло, исходящее от нагревательного элемента, с помощью обогревателя равномерно излучается на поверхности близлежащих предметов, а те, в свою очередь, отдают тепло воздуху.

Инфракрасные обогреватели потребляют мало энергии и позволяют избежать нерационального распределения температуры, так как можно выполнять как зональный, так и точечный обогрев. После выключения оборудования предметы еще долго сохраняют и отдают тепло. Монтаж и демонтаж оборудования очень прост и легко выполняется самостоятельно.

Расположение обогревателей ограничивается только фантазией. Они могут располагаться на полу, за вешалкой, на потолке, но только не на уровне головы человека.

Следует помнить, что ИК-излучатели нагревают твердые предметы.

Система «теплый пол»

Такая система может служить как основным видом отопления, так и дополнительным. Принцип работы системы заключается в том, что тепло от подогреваемого пола равномерно распространяется до потолка. Нагревательные секции состоят из одножильного или двужильного кабеля, укрытого сверху напольным покрытием. Терморегулятор может быть встроенным, накладным или программируемым.

К плюсам такого способа можно отнести долгий срок службы — до 80 лет, а также простоту в обслуживании и экологичность.

Но теплый пол неустойчив к механическим повреждениям, и ремонт такой системы сопровождается демонтажем напольного покрытия, что ведет к дополнительным финансовым затратам. Для того чтобы определить место повреждения кабеля, потребуется специальная аппаратура.

При наличии базовых знаний и навыков систему «теплый дом» вполне можно сделать своими руками.

Инфракрасный теплый пол

Обогрев дома электричеством при помощи инфракрасного теплого пола можно оценить как экономичное и достаточно эффективное, но малораспространенное средство.

Инфракрасный теплый пол не боится перепадов электроэнергии и не выходит из строя даже при частичном повреждении. Устраивать оборудование можно под любое напольное покрытие, кроме паркета.

Инфракрасные лучи способны нагревать исключительно твердые предметы, поэтому, прогревая пол, сам элемент не нагревается. Напольное покрытие отдает свое тепло воздуху, который, посредством конвекции, распространяется по всему помещению.

Имея элементарные навыки работы с электричеством, смонтировать и подключить такой пол своими руками не составит никакого труда.

Отопление электрическим котлом

Отопление электричеством частного дома чаще всего осуществляется при помощи электрического котла, в котором нагревается жидкий теплоноситель. Стоят электрические котлы относительно дешево, монтаж своими руками не представляет никаких трудностей.

Электрические котлы по способу нагрева делятся на три типа:

Тэновый электрический котел можно отнести к традиционным, в них жидкость нагревается всем привычным тэном. Тэн нагревается от электричества, отдает свое тепло теплоносителю, который, в свою очередь, по системе трубопроводов разносит его по установленным в комнатах радиаторам.

Котел прост в монтаже, снабжен терморегулятором, способным поддерживать заданную температуру. Потребляемую мощность можно регулировать при помощи отключения определенного количества тэнов.

К минусам тэнового котла можно отнести накапливаемую накипь на нагревательном элементе, что может быстро вывести котел из строя, особенно, если вода жесткая. Поэтому иногда придется использовать различные средства против извести.

Электродный электрический котел вместо тэна снабжен электродом, который воздействует на свободные ионы в воде, в результате чего появляется тепло. Такая конструкция уникальна по своей безопасности, так как совершенно невосприимчива к утечке теплоносителя. При отсутствии воды прибор просто перестает работать.

Такой способ нагрева теплоносителя не провоцирует известковый налет, но электроды имеют свойство постепенно разрушаться, и тогда их надо менять. К тому же, в качестве теплоносителя может быть только вода — незамерзающую жидкость использовать нельзя. Сама вода должна иметь удельное сопротивление определенного значения, измерить которое самостоятельно довольно затруднительно.

«Внутренности» индукционного котла.

Индукционный электрический котел состоит из излучателя и трубопровода, по которому циркулирует теплоноситель. Излучатель вырабатывает электромагнитное поле, которое взаимодействует с металлом. Электричество создает вихревые потоки, которые, в свою очередь, передают энергию теплоносителю. Нагревательный элемент отсутствует.

Индукционный котел прост в монтаже и обслуживании, не содержит быстроизнашивающихся элементов, накипь в нем образуется в минимальных количествах, эффективен для отопления больших помещений. Теплоносителем может выступать масло, вода или антифриз.

Сделать индукционный котел своими руками несложно, а по стоимости это выйдет намного дешевле покупного.

Существенным минусом можно считать довольно большие габариты и высокую цену, по сравнению с тэновыми и электродными котлами. К тому же, в случае механического повреждения целостности контура, котел выйдет из строя из-за опасного повышения температуры. В этом случае прибор должен снабжаться датчиком, отключающим котел при полном отсутствии в нем воды.

Заключение

Были рассмотрены практически все популярные способы отопления загородного дома электричеством. Достоинств у каждого способа много — это и отсутствие необходимости запаса топлива, экологичность, безопасность, бесшумность и простота эксплуатации. Но учитывая, что электричество на данный момент стоит недешево, ждать особого экономического эффекта не приходится. Поэтому стоит особое внимание уделить утеплению частного дома, чтобы свести теплопотери к минимуму.

Источник

Электрическое отопление частного дома своими руками схемы

Отопление частного дома своими руками: схемы и правила монтажа

Трудно представить современное жилище без отопительной системы tsa-v.ru. Известны различные способы создания таких систем. Разница, обычно, заключается в применяемом топливе — газ, уголь, пелеты, дрова. Котлы отопления разделяются на газовые, твердотопливные, пеллетные и электрические. Для любого мастерового человека нарисовать схему и собрать систему отопления своего дома, вполне разрешимая задача. Ведь не секрет, что большинство схем отопления придумано простыми людьми, практиками, не отягощенными научными званиями и регалиями.

Выгода самостоятельного изготовления контура отопления заключается в значительном уменьшении финансовых затрат. Конечно, при выборе газового отопления, придется оплатить разработку проекта и работу, имеющих допуск специалистов, на установку и первичный запуск котла. Если же предполагается установка твердотопливного котла, то все этапы от эскиза и до запуска системы можно провести самостоятельно. Несомненно, создание отопительной системы частного дома — сложная инженерная задача.

Безусловно, что специалисты, имеющие опыт по проектированию и монтажу, быстрее и лучше решат эту задачу. Если принято решение об их привлечении, то нужно четко определить степень их участия в создании и монтаже контура системы. Возможные варианты:

• выполнение работ «под ключ»;
• выполнение части работ (проектирование либо монтаж);
• специалисты в роли консультантов, работы выполняются самостоятельно.

Основные элементы контуров отопления

Частные дома обогреваются системами отопления. В них применен удобный и универсальный способ доставки тепла с помощью теплоносителя. Греть теплоноситель можно различными способами. Часто владельцы используют несколько приборов нагрева воды.

Любая схема отопления в частном доме состоит из составных частей:

1. генератор тепла (котел);
2. действующая схема системы отопления частного дома, включая арматуру и оборудование;
3. контрольные и отопительные приборы.

При желании создать отопление частного дома своими руками схемы выбираются исходя из возможностей. Вариантов немного, их всего два:

• однотрубная схема — все батареи подключены к одной трубе, по которой идет подача и «обратка»;
• двухтрубная схема — раздельные трубы для подачи и «обратки».

Определить, какая схема частного дома отопления оптимальна, трудно, особенно для неспециалиста, поэтому обязательно стоит проконсультироваться у профессионала. Большинство специалистов по контурам отопления убеждены, что двухтрубная схема отопления частного дома оптимальна. Существует ошибочное мнение о меньших затратах на однотрубную систему.

Мнение многих специалистов обратное — однотрубная система обходится дороже и она сложнее в настройке и регулировке. Принцип ее работы — последовательное движение жидкости по радиаторам, значит, от батареи к батарее температура падает, поэтому нужно увеличивать мощность системы. Магистральная труба выбирается большего диаметра. Кроме того очень сильно взаимное влияние приборов отопления друг на друга. Это влияние затрудняет автоматическое управление.

Где применяется однотрубная схема отопления?

Отопление небольших домов с успехом обеспечивает вариант отопления ленинградка схема, которой имеет целых четыре разновидности. Среди них две разновидности однотрубных/двухтрубных открытых систем и две однотрубных/двухтрубных закрытых систем.

Для небольшого дома создаваемая система отопления частного дома своими руками схема выбирается однотрубная, но при числе батарей не более 5, если их больше, то последние радиаторы плохо прогреваются. При пуске отопления двухэтажного дома схема «ленинградка» тоже работает успешно, но число батарей не более шести.

Лучше работают однотрубные вертикальные отопительные системы.

Нагретый теплоноситель одинаковой температуры подается на все вертикальные стояки, а батареи верхнего и нижнего этажей соединены последовательно.

Особенности двухтрубной разводки контура

Двухтрубная система представлена несколькими разновидностями. У них отличается схема подключения батарей отопления в частном доме, и вектор движения теплоносителя.

В небольших частных домах применяются такие типы двухтрубных систем отопления:

Краткие характеристики двухтрубных систем

Тупиковая система — вся трубопроводная сеть представляет собой два плеча (ветви) по одному производится подача, а по другому плечу возврат теплоносителя. Движение воды происходит во встречных направлениях.

Попутная двухтрубная система — обратное плечо служит продолжением подающего плеча (ветви), т. е система закольцована. Такая схема подключения отопления в частном доме пользуется заслуженной популярностью.

Коллекторная — самая затратная схема разводки отопления частного дома из-за необходимости прокладки труб к каждой батарее, а их прокладка делается скрытой.

Открытая «самотечная» двухтрубная система

Рассмотрим введенное отопление в частном доме своими руками схема выбрана двухтрубная открытая и установлен открытый бак в верхней точке контура. От высоты подъема бака зависит напор, определяющий скорость движения жидкости в «самотечной» системе. Главное преимущество двухтрубной системы — вода поступает к радиаторам с одинаковой температурой, а четкое разделение трубопроводов на подающий и «обратку» облегчает автоматизацию управления.

Для успешной работы «самотечной» системы во время монтажа обеспечивается уклон 3-5 мм/м. За счет гравитации может работать система отопления любого типа, если будут созданы необходимые условия — уклон магистралей подачи теллоносителя для естественной циркуляции. Нужно учитывать — «самотечная» система способна работать только с отрытым расширительным баком.

Закрытая двухтрубная система

Монтируется паровое отопление в частном доме схема выбрана закрытой, и ее вид зависит от этажности здания. Если дом одноэтажный, то прокладываются две ветви трубопровода — подающий и «обратка», а уже к ним параллельно подключаются приборы отопления.

А чтобы смонтировать отопление двухэтажного частного дома своими руками схемы проводки должны содержать нужное количество ветвей подачи жидкости. Одна ветвь коллектора должна запитать батареи верхнего этажа, второе плечо запитывает батареи нижнего этажа. Отдавшая свое тепло вода по «обратке» возвращается в котел. Закрытая система должна иметь циркуляционный насос для создания напора.

Теплый пол — равномерный и комфортный обогрев

Становятся популярными схемы систем отопления частного дома – комфортные теплые полы. Практическая реализация подобного проекта заключается в укладке под стяжку сотен метров труб, обычно из полипропилена, для сборки отопительного контура. Концы труб выходят на распределительный коллектор. Жидкость в магистрали теплых полов перемещает отдельный циркуляционный насос .

Монтаж отопительной системы

Положительно разрешить проблему – как сделать отопление в частном доме схема его приведена выше, можно, если соблюдать определенные правила и последовательность работ. Монтажные работы начинаются с установки и последующей обвязки котла. Газовые котлы с мощностью до 60 кВт, монтируются в кухонном помещении. Все правила установки котлов подробно изложены в инструкциях к ним.

Обвязка отопительного котла — процесс подключения нужного оборудования.

Смонтировать контур отопления из газоводопроводных (металлических) труб можно двумя способами — методом сварки и с применением резьбовых соединений. Конечно, сварочным методом можно быстро создать систему, но она получится неразборной. Соединив трубы системы резьбовыми соединениями можно в любой момент легко изменить конфигурацию или произвести замену любого отрезка магистрали. Особого внимания, при любых методах монтажа, требует схема подключения радиаторов отопления в частном доме, и ее нужно заранее нарисовать и рассчитать.

Двухконтурная система отопления

ГВС (горячее водоснабжение) создает двухконтурная система отопления частного дома схема ее разводки рисуется еще до начала монтажа, а затем монтируется до выбранной точки горячего водоснабжения. Расход газа, при использовании двухконтурной системы несколько увеличивается. При интенсивном отборе горячей воды, расход выше на 25%.

Особенности применения полипропиленовых труб

Реализация схемы отопления в частном доме из полипропилена имеет много преимуществ. Полипропиленовые трубы дешевле и легче металлических труб, они не ржавеют. Трубам из пластика не нужна покраска, они имеют хороший вид и не ухудшают интерьер помещения. Процедура создания системы отопления из полипропиленовых труб напоминает сборку из конструктора. Трубы быстро и качественно соединяются с помощью сварочного агрегата.

Для монтажа полипропиленовых труб применяется следующее оборудование, инструменты и материалы:

• аппарат полифузной сварки;
• специальные ножницы для труб;
• рулетка;
• перфоратор;
• полипропиленовые трубы (диаметр расчетный);
• муфты;
• фитинги;
• угольники;
• вентили;
• крепежные элементы.

Примечание: количество необходимых материалов, инструментов и комплектующих определяется перед началом монтажа, после прорисовки схемы контура отопления. Муфты, шаровые краны и фитинги приобретаются в зависимости от вида котла, выбранной схемы и размеров полипропиленовой трубы.

Водяное электрическое отопление

Если применить электрическое отопление частного дома своими руками схемы подсоединения контуров описаны выше. Электрокотел можно назначить основным источником тепла или резервным, если в доме уже есть источник обогрева, например газовый котел. Электрический котел потребляет значительную мощность, поэтому сечение проводки должно соответствовать потребляемому току.

Вовсе не обязательно делать усиленную проводку во всем доме, достаточно проложить подходящий кабель от счетчика до котла. Т. к. электрокотел является прибором, нагревающим воду, то с ним будет работать закрытая система или самотечная система отопления частного дома схема стандартная. Схемы трубопроводов ничем не отличаются от схем описанных выше.

Для создания электрического отопления применяются три вида электрических котлов:

1. электродный;
2. индукционный;
3. котел с использованием ТЭНов.

Считается что ТЭНовый котел, который прошел испытание временем, более надежный. Желательно заливать в систему смягченную воду, чтобы было меньше накипи на ТЭНах. Электрокотлы обладают высоким КПД, но главным препятствием их широкому распространению является растущая цена электроэнергии.

Электрическое отопление частного дома своими руками с помощью электрокотла

Для того, чтобы устроить электрическое отопление в частном доме могут использоваться следующие его виды, которые отличаются как конструкцией, так и способом преобразования электрической энергии в тепловую:

• — водяное отопление с использованием электрических котлов;
• — электрические конвекторы (сухие и жидкостные);
• — масляные радиаторы;
• — тепловентиляторы;
• -инфракрасные обогреватели;
• -теплые электрические полы;

Устроить электрическое отопление частного дома своими руками можно, практически, используя любое из перечисленного оборудования. Для устройства электрического отопления с помощью конвекторов, масляных радиаторов, тепловентиляторов и инфракрасных обогревателей достаточно приобрести их, позаботиться о наличии в помещении отдельной силовой розетки и автомата в электрическом щитке, а также наличия ввода и проводки соответствующего сечения. Поэтому на этих видах мы останавливаться не будем, тем более, что такое электроотопление мы уже рассматривали в статье «Экономичное отопление загородного дома электричеством ».

Здесь же мы рассмотрим, как можно сделать своими руками электрическое водяное отопления с использованием электрического котла ТЭН-ового типа. Это более сложный вид электрического отопления, так как требует правильного монтажа и подключения, как самого источника тепла (котла), так и всей системы: труб и радиаторов, запорной арматуры, а также дополнительного оборудования (циркуляционного насоса, расширительного или гидроаккумулирующего бака, блока безопасности и др. Но, в то же время, в этой работе нет ничего особо сложного, чтобы нельзя было её выполнить самостоятельно, особенно используя для этого современные виды материалов: металлопластиковые или пластиковые трубы.

Водяное электрическое отопление своими руками

Преимуществом водяного электрического отопления является то, что в отличие от других видов: конвекторов, масляных радиаторов, тепловентиляторов или инфракрасных излучателей, мощный источник тепла устанавливается в одном, удобном с точки зрения его подключения и разводки системы труб, месте и может обеспечивать теплом несколько помещений или весь дом. При этом нет необходимости делать усиленную проводку по всему дому, а достаточно только обеспечить надежное подключение самого электрического котла.

Работа еще больше упрощается, если в доме уже смонтирована система водяного отопления с котлом, работающим на другом виде топлива (твердом или жидком топливе, магистральном или баллонном газе). В этом случае, наиболее рационально будет вмонтировать электрический котел в систему параллельно уже имеющемуся и использовать один из них, как основной, а другой как дополнительный или резервный.

В любом из этих случаев начинать необходимо из выбора типа и мощности электрического котла и его монтажа, а также выбора материала труб, способа их соединения и схемы разводки.

Сначала необходимо определиться с видом электрокотла. Он может быть ТЭНовым, электродным (ионным) или индукционным. Первые уже проверены временем и для их работы желательно, чтобы вода в системе отопления имела минимально возможную жесткость (дистиллированная, дождевая или талая). В этом случае будет меньше образовываться накипи на ТЭНах и котел будет работать с большим КПД, более длительное время. Или же, в систему отопления необходимо включать фильтр, который будет смягчать воду, поступающую в неё.

Электродные котлы обладают несколько большим КПД, конструктивно просты, но предъявляют особые требования к проводимости теплоносителя, так как он в данном случае является электролитом и должен сохранять свои характеристики на протяжении всего времени работы электрокотла. Часто воду в таких системах заменяют специальными жидкостями.

Кроме того, электрические котлы могут быть однофазными (220 V) или трехфазными (380 V). Если электрическое отопление будет использоваться в качестве дополнительного или для обогрева небольшого помещения, то можно использовать однофазный, а если планируется отапливать электричеством весь дом, то необходимо устанавливать трехфазный. Правда, для этого необходим трехфазный ввод в дом.

ТЭНовые электрические котлы, к тому же, в зависимости от производителя, конструктивно могут отличаться наличием или отсутствием циркуляционного насоса, степенью защиты, способами регулирования температуры теплоносителя и мощности, а также местом расположения выходящего (подающего нагретую воду) патрубка. Они могут быть с нижним или верхним его расположением. Котел с нижним расположением подающего патрубка удобно использовать при устройстве электрического отопления в одноэтажных домах с однотрубной или двухтрубной нижней разводкой. Котлы с верхним расположением выхода удобнее использовать в двухэтажных домах или при расположении их в цокольном или подвальном помещении.

Можно также изготовить ТЭНовый электрический котел своими руками из отрезка трубы, листовой стали и купленных ТЭНов. Но для этого будет необходимо качественно выполнить сварочные работы и сверление отверстий в металле под ТЭНы. К тому же, такой самодельный котел необходимо будет оснастить регулировочной и защитной автоматикой, что также требует определенных знаний и навыков.

В последнее время в продаже появился относительно новый вид электрокотлов — индукционные. которые используют для нагрева индукционный ток. Такие котлы отличаются тем, что имеют большой КПД (до 99 о ) и скорость нагрева теплоносителя (5-7 мин.), не требовательны его качеству (это может быть вода, антифриз или масло). Нагревательным элементом таких котлов обычно является металлический сердечник в виде лабиринта, внутри которого цикулирует теплоноситель. Сердечник нагревается под действием индукционного тока и передает тепло жидкости. Из недостатков таких котлов можно отметить их относительно большой вес (25-40 кг), возможность применения только в закрытых системах отопления с циркуляционным насосом, относительно большая стоимость. Кроме того, такие котлы эксплуатируются еще недостаточно долго, чтобы убедиться в их длительном сроке работы (производители анонсируют 30 лет и более).

Кроме этого, электрические котлы отличаются по мощности. Чтобы правильно подобрать котел по этому показателю можно ориентироваться на рекомендацию: 1кВт на 10 м2 помещения. Хотя требуемая мощность зависит не только от площади помещений дома, но и от их теплоизоляции. Но так как электрическое отопление частного дома довольно дорогое удовольствие, то желательно, чтобы теплоизоляция наружных стен, перекрытий, окон и дверей была достаточно хорошей.

Монтаж электрического котла своими руками

Прежде чем устанавливать котел, необходимо выбрать для него место, которое бы позволяло легко и правильно выполнить разводку труб системы отопления, удобно подключать, обслуживать и контролировать работу самого котла. А для этого необходимо составить подробную схему размещения радиаторов и разводки труб системы отопления дома и выбрать наиболее оптимальный вариант для местонахождения котла. Электрические котлы, как правило, имеют небольшие габариты. Поэтому, для них легко можно найти место на первом этаже дома, в сухом подвальном или цокольном помещении. ТЭНовые электрические котлы, обычно, крепятся к стене с помощью дюбелей, а электродные устанавливают непосредственно на трубах системы отопления или крепят к стене с помощью хомутов. Индукционные электрокотлы, учитывая их относительно большой вес лучше установить на полу в вертикальном положении.

Подключение любого вида электрокотла выполняется к отдельному автомату в электрическом щитке, рассчитанном на его максимальную мощность, а также к заземляющему контуру, сопротивление которого должно быть проверено специалистами.

В принципе, для электрического отопления частного дома могут использоваться как металлические (стальные или медные), так и пластиковые или металлопластиковые трубы. Но проще всего смонтировать систему отопления из металлопластиковых труб, особенно используя компрессионные фитинги. Для монтажа таких труб не требуется никаких специальных устройств или особых навыков. Достаточно запастись необходимым количеством соединительных фитингов, разводными гаечными ключами и ФУМ-лентой для уплотнения резьбовых соединений.
Но такие трубы имеют и недостатки – соединения периодически необходимо проверять и затягивать. Особенно после длительного перерыва в работе. Иначе могут образоваться протечки. Поэтому металлопластиковые трубы с такими соединениями нельзя заделывать в стены.

Более надежными являются соединения с использованием пресс-фитингов, но они уже требуют наличия специальных механических или гидравлических пресс-клещей. К тому же, каждого вида таких фитингов используется свой инструмент. Так для надвижных пресс-фитингов требуется специальный эспандер. Но трубы с такими соединениями уже можно прокладывать не только открыто, но и скрыто: в штробах, нишах, под полом.

Более долговечными и надежными считаются системы электрического отопления, смонтированные с помощью, особенно популярных в последнее время, полипропиленовых труб, которые соединяются в систему с помощью пайки. Научиться паять такие трубы не так уж сложно. Необходимо только приобрести или взять в аренду специальное устройство для пайки таких труб и приобрести необходимое количество соединительных элементов. С помощью таких труб можно выполнять их скрытую разводку в полу, стенах или нишах.

Выбор схемы разводки

Для того, чтобы определиться с необходимым количеством и диаметром труб отопления, нужно выбрать схему их разводки и составить подробную монтажную схему с указанием мест расположения радиаторов, запорной арматуры, дополнительного оборудования, а также всех расстояний между ними и диаметров труб.

Схема разводки труб может быть однотрубной, двухтрубной или коллекторной (лучевой). Так как в настоящее время системы отопления, в которых используется электрокотел, выполняются, как правило, закрытого типа (с мембранным гидроаккумулирующим баком и избыточным давлением около 1,5 атм.) и с принудительной циркуляцией, то, в принципе, может применяться любая из этих схем. Здесь все зависит от того, хотите ли вы сэкономить на трубах или обеспечить максимально удобное регулирование распределения тепла по радиаторам. Подробнее о схемах разводки труб отопления .

Диаметр труб отопления

Диаметр труб отопления выбирается в зависимости от выбранной схемы и диаметра входного (выходного) патрубка котла. В электрокотлах он, как правило, небольшой – ¾ или 1» ( 19 или 25,4 мм – внутренний). Поэтому и максимальный диаметр труб будет такой же. Если он ¾’’ (19 мм), то подающая магистраль и «обратка» будут такого же внутреннего диаметра, а подводка к радиаторам – ½’’(13 мм — внутренний), если же он 1», то выходная и входная (обратка)при двухтрубной схеме, может быть такой же, а после первого разветвления её можно заменить на ¾ », а при коллекторной – 25 мм до коллекторов и 13 мм разводка к радиаторам.

На маркировке пластиковых и металлопластиковых труб, обычно указывается их наружный диаметр и толщина в мм. Чтобы узнать внутренний диаметр необходимо вычесть из указанного значения двойную толщину стенки. Так внутреннему диаметру ½’’ будет соответствовать металлопластиковая труба наружным диаметром 16 мм.

Для электрического отопления лучше всего использовать современные стальные, алюминиевые или биметаллические радиаторы. Они отличаются небольшой инерционностью – быстро нагреваются, имеют хорошую теплоотдачу и эстетичный внешний вид. Мощность (размер) радиаторов подбирают по площади помещения, в котором они устанавливаются. Устанавливают их, чаще всего, под окнами, строго горизонтально – по уровню. Крепят радиаторы к стенам с помощью кронштейнов или дюбелей, которые, как правило, идут в комплекте с ними.

После того как котел и радиаторы установлены приступают к монтажу труб отопления, запорной арматуры и дополнительного оборудования: циркуляционного насоса, мембранного бака, блок безопасности (манометр, предохранительный и воздушный клапаны). Некоторые ТЭНовые котлы имеют уже встроенный циркуляционный насос, в этом случае монтаж упрощается. Если же нет, то его устанавливают на «обратке», перед котлом. Перед циркуляционным насосом устанавливается фильтр механической очистки и мембранный гидроаккумулирующий бак.

Хотя система с принудительной циркуляцией и не требует обязательного соблюдения наклонов труб, как при естественной, так как циркуляцию здесь обеспечивает циркуляционный насос, но их все же необходимо соблюдать, для того, чтобы при необходимости можно было слить всю воду и чтобы не получалось её завоздушивание в процессе эксплуатации. Воздух должен беспрепятственно подниматься вверх по системе и удаляться автоматическим воздушным клапаном. Кроме того каждый радиатор должен быть снабжен таким же клапаном.

Блок безопасности лучше всего установить на подающей трубе в наивысшей точке системы. В этом случае весь воздух из системы будет удаляться через воздушный клапан.

В самой низкой точке системы устанавливается сливной кран, через который может осуществляться как слив, так и наполнение её водой. Но, для удобства эксплуатации системы, можно установить отдельный кран для подачи воды, подсоединив через него отопление к системе водоснабжения дома. Если вода жесткая на входе в систему отопления необходимо установить фильтр, снижающий её (например, с полифосфатными кристаллами).

Давление воздуха в мембранном баке должно соответствовать необходимому давлению в системе или быть на 10% ниже его. Обычно — это 1,5 атм. (бар). Значение избыточного давления должно быть указано в руководстве по эксплуатации или паспорте электрического котла.

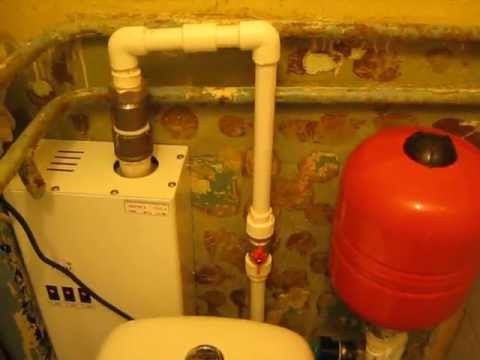

Электрическое отопление частного дома своими руками видео

Электрическое отопление в частном доме: как обогреть жилище без газа, дров и солярки

Электроэнергия – один из самых дорогих видов энергоносителей, но, несмотря на это, некоторые владельцы загородных коттеджей по различным причинам выбирают именно ее в качестве основного источника тепла для своего жилища. Тем более что зная некоторые секреты и нюансы можно значительно сократить затраты на оплату коммунальных услуг. О том, как сделать электрическое отопление частного дома своими руками и не разорится на его эксплуатации, читайте далее.

Отопление дома электричеством – эффективный способ обеспечить себя теплом

Самостоятельный монтаж климатической сети

Выбор подходящей системы

Несложный анализ различных схем отопления, применяемых в индивидуальном строительстве, показывает, что наиболее выгодно водяное отопление частного дома электричеством.

В этом случае используется электрический котел, нагревающий жидкость (воду или антифриз), которая затем по трубам поступает к радиаторам отопления и там отдает накопленную тепловую энергию воздуху в комнате. Для обеспечения большей эффективности в схему может быть включен электрический насос, ускоряющий циркуляцию теплоносителя.

На фото – схема работы водяного отопления с электрическим котлом

Такую систему обогрева легко монтировать и эксплуатировать. Для установки не требуется особых навыков и специальных разрешений. Нужно лишь убедиться, что существующая проводка и магистральные линии электропередач выдержат нагрузку от подключения выбранного вами котла.

Водяная электрическая система отопления частного дома состоит из следующих элементов, которые нужно приобрести перед тем,как сделать собственную климатическую систему:

Мощность этого устройства зависит от площади отапливаемых помещений, возможных теплопотерь и нескольких других факторов. Для расчета количества тепловой энергии, необходимой на обогрев, существуют специальные формулы.

Такое оборудование не только уменьшает инерционность системы, позволяя нагреть дом в более короткие сроки, но и экономит электричество, увеличивая теплоотдачу климатической сети в целом.

Устанавливается вместе с насосом. Необходим для организации перетока жидкости в случае поломки электрооборудования.

Монтируется в системе водяного отопления для компенсации давления при нагреве жидкости. Рекомендуется покупать емкости закрытого типа с мембраной. Хотя их цена несколько выше, они помогают избежать потерь теплоносителя и могут размещаться не в верхней части системы, а на трубе, подводящей воду к котлу.

Необходимы для транспортировки теплоносителя от котла к радиаторам отопления. Ими же соединяются и все остальные элементы системы. Для рассматриваемой системы отлично подходят полимерные трубы. Если вы решили делать скрытую прокладку, нужно брать детали из металлопластика или сшитого полиэтилена.

Это необязательный элемент системы отопления, но он помогает значительно экономить электричество. В описываемом случае начальный прогрев воздуха происходит с помощью радиаторов, а за поддержание комфортной температуры несет ответственность «теплый пол», требующий меньшее количество электроэнергии.

Водяной теплый пол значительно увеличит экономичность и эффективность климатической сети

Обратите внимание!
Отопление в частном доме электричеством полностью зависимо от наличия напряжения в розетках.
Поэтому при аварийном отключении электросети жилище останется без тепла.
Чтобы избежать этого, можно приобретать комбинированное нагревательное оборудование, работающее на нескольких видах топлива.
Так вы сможете временно запустить котел на солярке или дровах, дожидаясь приезда ремонтной бригады электриков в тепле.

Монтаж элементов климатической сети

Инструкция по конструированию системы обогрева достаточно проста.

Монтажные работы проходят по следующей схеме:

1. Установка электрического нагревательного котла. Здесь нет никаких премудростей, за исключением выбора мощности. Лучше, чтобы этот параметр подсчитал специалист, но общая рекомендация гласит: на 18 м 3 отапливаемой площади необходим 1 кВт тепловой энергии.
   При этом желательно придерживаться следующих советов:

• • при установке оборудования на пол или навешивании на стену необходимо использовать водяной или лазерный уровень, иначе жидкость будет неравномерно распределяться в теплообменнике, вследствие чего возможно ее закипание и интенсивное образование минеральных отложений на ТЭНах;
  • на входном и выходном патрубке нужно установить запорную арматуру (она позволит отключать котел без слива теплоносителя);
  • соединять котел к электрической сетью нужно с использованием кабеля подходящего сечения (лучше многожильного).

При монтаже электрического котла обратите внимание на соблюдение горизонтали и вертикали, иначе в нем будет образовываться большое количество накипи

Обратите внимание!
Перед подключением котла необходимо убедиться, что имеющийся у вас счетчик допускает передачу такого количества энергии.
Мощное климатическое оборудование (более 10 кВт) требует наличия трехфазного тока.
Позаботьтесь об этом заранее, обратившись в организацию, которая осуществляет поставку электричества.

1. Монтаж циркуляционного насоса для системы отопления . Он устанавливается рядом с котлом на трубе, подводящей уже остывший теплоноситель (так называемой обратке). Это позволяет продлить срок службы электрического оборудования, так как оно будет перекачивать воду с более низкой температурой.
   Насос желательно располагать вблизи от розетки в одном помещении с котлом. Так будет легче обслуживать все оборудование.

Циркуляционный насос для домашней отопительной системы

Если планируется установка систем подогрева полов, на этот контур нужно установить насос, работающий независимо от основного, чтобы можно было регулировать параметры их работы отдельно друг от друга.

• Врезка байпаса. Этот обводной участок труб позволяет организовать переток жидкости в системе, минуя циркуляционный насос. В случае поломки последнего климатическая сеть будет функционировать по гравитационному принципу до того момента, пока неполадки не будут устранены. Сам байпас и концы труб, к которым подключается насос, следует оснастить шаровыми кранами.
• Установка магистральных стояков и подводок к радиаторам отопления. В первом случае используются детали размером от 32 до 40 мм, во втором – от 20 до 24.
  Стыковка с радиаторами производится с помощью специальных сгонов – «американок». Схема подключения может быть различной. Она зависит от площади отапливаемых помещений и общей длины трубопроводов отопления.

От качества монтажа трубопроводной системы зависит герметичность климатической сети

Совет!
Перед монтажом системы следует правильно рассчитать ее гидравлическое сопротивление. Помогут специальные компьютерные программы.
В противном случае вода в трубах и радиаторах не будет течь в правильном направлении, что вынудит начинать работу с чистого листа.

1. Конструирование водяных теплых полов. Хотя этот элемент системы, строго говоря, не является обязательным, его установка в системы отопления с электрическим котлом помогает значительно сэкономить на оплате коммунальных услуг.
   Подачу теплоносителя в трубы под полом можно организовать путем врезки в общую систему или оборудовать дополнительный контур. Последний вариант предпочтительнее, так как позволяет точнее регулировать микроклимат в доме.

Примерная схема подключения радиаторов отопления и контуров теплого пола

Система отопления частного дома – электрическая или любая другая – будет более экономичной, если предусмотреть установку механических, а лучше электронных терморегуляторов, изменяющих режимы работы котла и циркуляционного насоса в зависимости от температуры на улице и в доме. В этом случае энергоносители будут расходоваться экономнее.

Особенности и секреты

Остановимся на некоторых нюансах, соблюдение которых позволяет сделать систему обогрева с использованием электричества максимально комфортной, эргономичной и экономичной:

• подключение всех электроприборов производится при отключенном электрическом контуре;
• каждый радиатор отопления нужно оборудовать воздушным клапаном (краном Маевского), который понадобится для удаления из системы обогрева воздушных пробок, образовавшихся там после заливки теплоносителя;

На каждом радиаторе отопления должен быть установлен кран Маевского

• если вы решили устанавливать открытый расширительный бак в отопительную систему. его нужно монтировать в самой высокой точке системы – на чердаке дома;
• чтобы сделать вашу электрическую систему отопления полностью автономной, желательно приобрести и установить дизельный генератор нужной мощности, который будет включаться при обрывах электросетей.

По окончании монтажа необходимо сделать опрессовку контуров отопления. Для этого используется специальное пневматическое устройство, но можно обойтись и без него. Следует просто запустить систему в эксплуатацию с давлением жидкости, немного превышающим расчетное, и дать ей проработать не менее 24 часов. За это время любые недочеты и брак в монтаже будет выявлен.

Система электрического отопления – очень простой для установки и эффективный способ обогрева помещений. Однако к экономичным его не отнесешь. Чтобы сократить затраты, рекомендуется монтировать в доме котлы, работающие на нескольких видах топлива. Более подробно об этом смотрите в видео.

Источник
