Моноблок из старого ноутбука
Если у вас завалялся дома старый ноутбук и бесхозный монитор, то добавив еще несколько компьютерных деталей, вы можете получить полноценный компьютер в виде моноблока. Более подробно о том, как это сделать будет рассказано в этой статье, а пока рассмотрим перечень материалов и деталей необходимых для сборки моноблока.
Материалы, детали и инструмент:
-старый ноутбук, автор использовал Lenovo r60
-лист оргстекла
-подставка для монитора,в данном случае от Samsung
-горячий клей
-винты, несколько штук
-отвертка
-дрель
Характеристики полученного компьютера
-двухъядерный процессор intel с частотой 1,83 ГГц;
-512 Мб оперативной памяти;
-старый жесткий диск на 160 Гб;
-записывающий DVD-rom;
-экран с диагональю 15.4-дюймовый
Описание сборки моноблока.
Начать сборку пк-моноблока автор, как не странно, решил с разборки ноутбука. Экран ноутбука был полностью убран, метод разборки зависит только от вашей модели ноутбука. С задней части экрана были отмечены места, в которых должны и будут располагаться отверстия, предназначенные под входы и выходы подключаемых устройств периферии, а так же внутренних частей разобранного ноутбука. Затем были просверлены отверстия под каждое крепление.
Еще одним важным нюансом является то, что необходимо оставить зазор между оргстеклом и системной платой. Это нужно для того, чтобы воздух свободно циркулировал внутри конструкции и платы компьютера не перегревались. Для создания зазора были использованы пластиковые детали.

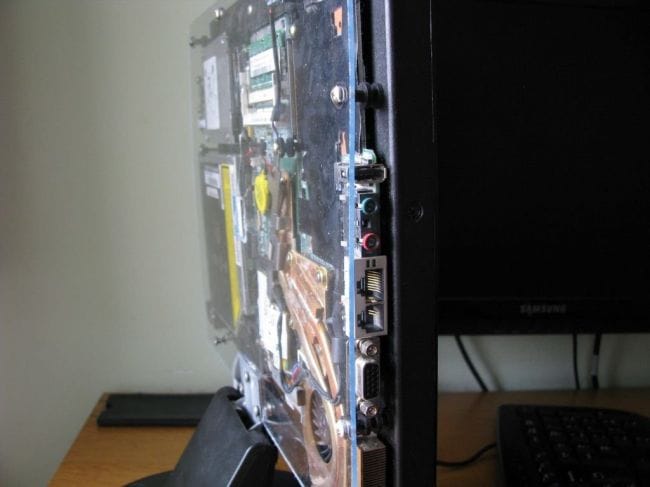

В итоге получился монитор, на задней стенке которого закреплена начинка компьютера. Своеобразный моноблок автор установил на подставку от монитора Samsung. Подставка так же закреплялась винтами к листу оргстекла.
Источник
Изготавливаем моноблок «Acer» из ноутбука
Впечатлённый изготовлением цифровой рамки из ноутбука, я решил показать, как подобным же образом можно собирать и входящие сейчас в моду моноблоки (компьютер с монитором в одном корпусе) из разломанных ноутов, которые чинить нецелесообразно, а выкинуть жалко.
1. Берём ноутбук (в данном случае — Acer TravelMate 212tx: процессор Celeron 800 МГц, видео — встроенное Trident CyberBlade, памяти 512 мб, винчестер 40 гб, двд-ром). Несколько раз аккуратно роняем его на пол, последний раз осторожно наступаем сверху, чтобы отломалась крышка, но осталась жива матрица (к сожалению, фотографий этого этапа у меня нет).
2. Покупаем / находим за пиво умерший ж/к монитор, подходящий по размерам. Начинку вынимаем, оставляя только корпус с подставкой.
3. Готовим ноутбук.
а) снимаем клавиатуру, для лучшего охлаждения процессора (на фотографии также отсутствует радиатор процессора, но его надо оставить — я снимал его чисто на фотосессию); к контактам кнопки включения и динамиков припаиваем проводки-хвосты:
б) в крышке ноутбука делаем прорезь для шлейфов матрицы, с расчётом на то, что крышка будет развёрнута на 180 градусов, как у ноутбука-трансформера («таблетки»):
в) на крышку матрицы клеим двусторонний скотч узкой полоской по краю и широко в тех местах, которые будут прижиматься к корпусу ноута (справа и слева от тачпада); лейбл «Acer» отковыриваем — наклеим потом на лицо, чтобы моноблок получился фирменный:
4. Разбираем монитор, и к его внешней рамке изнутри клеим двухсторонним скотчем по периметру крышку матрицы, проводки, выведенные с кнопки включения ноутбука и динамиков, припаиваем к выключателю и динамикам монитора:
5. Приклеиваем основной корпус к крышке матрицы:
6. К подставке монитора вырезаем и выгибаем крепёж, который будет держать ноутбук (он достаточно тяжёл, надо сказать — порядка 3 кг); для этого можно использовать, к примеру, детали старых компьютерных корпусов:
Блок питания ноутбука был для удобства приклеен к этой же подставке:
7. Аккуратно прикручиваем подставку к ноутбуку короткими шурупами (чтобы не прокрутить его насквозь):
8. По бокам задней крышки корпуса монитора делаем пропилы под флоп, сидюк, pcmcia:
9. Длинными шурупами прикручиваем заднюю крышку на место, к передней рамке монитора. Оставшийся паз аккуратно обклеиваем скотчем (марку и цвет выбирать по желанию), не заклеивая прорези для приводов 😉 На переднюю рамку не забываем наклеивать отодранный в пункте 3.в лейбл «Acer». И вот — готов красавец!
Клавиатура, мышь, и другие внешние устройства подключаются по USB — у ноутбука два порта, к одному из которых я подключал USB-хаб.
Источник
Собираем моноблок из испорченного ноутбука
