Современный моноблок для дома: берём на «минималках» и делаем под себя

Лично я давно отказался от надоевших пыльных «ящиков» под столом и перешёл на ноутбуки и моноблоки, правда мои предпочтения остаются за техникой Apple. Однако, есть более бюджетные решения, которых вполне хватает для большинства повседневных задач, да и по внешнему виду не сильно уступающие лидеру отрасли.

В мою пыточную попал новенький 24-дюймовый моноблок DELL Inspiron 5490 с процессором Intel Core i5 10-ого поколения, то есть совсем свежая модель конца 2019 года. Могу сказать, что моделька получилась довольно удачная в плане апгрейда, потому лучше брать его в начальных комплектациях и самостоятельно доводить до ума с минимальными затратами.

Здесь не будет результатов тестов в мифических «попугаях», этого добра полно и в других обзорах, лучше покажу как всё выглядит изнутри и расскажу в чём сильные и слабые стороны данной модели. Также немного поговорим о процессорах.

Внешний вид и эргономика

Начнём с внешнего вида. Дизайн классный, правда ощущения от сверхтонких рамок портит их исполнение в пластике. Впрочем, это я сравниваю с алюминиевым корпусом iMac, но тут уже нужно учитывать ценник на данные девайсы. По сути, обычный пластиковый корпус, весьма изящный.

Нижняя часть корпуса, где расположены динамики, выполнена под алюминий и, с виду, её действительно крайне сложно отличить. А вот звук у моноблока посредственный, звучит хоть и громко, но неестественно, потому лучше подключить дополнительные колонки.

Чтобы закончить с дизайном, нельзя не упомянуть встроенную web-камеру (выскакивает из корпуса по нажатию на неё сверху). Идея хорошая, а вот реализация подкачала. это какая-то нереальная китайщина, начиная от издаваемых звуков, с которыми та выскакивает из корпуса, заканчивая качеством получаемого изображения.

Одно хорошо, что это безобразие утоплено в корпус и его не видно. Лучше бы освободившееся место использовали для размещения импульсного блока питания внутри корпуса, а не подсовывали пользователям отдельный «кирпич», как у старых ноутбуков.

Внешний блок питания является вторым существенным недостатком (после камеры) моноблока DELL Inspiron 5490. Это особенно печально, учитывая тот факт, что места внутри корпуса предостаточно. И под столом бы вообще ничего не валялось. Правда, этим страдает не только у Dell, а вообще все моноблоки, что попадали ко мне в руки, кроме iMac. Зато индикацию работы блока питания вынесли непосредственно на разъём.

Разборка моноблока DELL Inspiron 5490

Зато с разборкой проблем не возникло вообще, главное делать всё аккуратно. В отличие от современных iMac, где стекло с матрицей вклеивается в корпус и без специальных инструментов добраться до внутренностей не получится, тут процесс вскрытия корпуса занимает считанные минуты. Чтобы добавить памяти или заменить жёсткий диск понадобится только пластиковая карточка и обычная крестовая отвёртка.

Начинать разбирать моноблок лучше всего с нижней части. Защёлки, удерживающие крышку, довольно тугие, потому будьте предельно осторожны, особенно в районе крепления камеры. Стенки корпуса там довольно тонкие и есть шанс сломать крепления.

Возможности апгрейда DELL Inspiron 5000 серии

Вопреки сложившейся дурацкой традиции последнего времени, память тут не распаяна на плате. Имеется два полноценных слота. В моём случае было установлено 8 Гбайт оперативной памяти формата DDR4 при полностью свободном втором слоте, что сейчас редкость. Вообще, материнская плата поддерживает до 32 Гбайт памяти, то есть максимально можно установить 2 модуля по 16 Гбайт.

А ещё тут установлено сразу два жёстких диска — твердотельный NVMe накопитель Toshiba на 256 Гбайт под систему и обычный терабайтник для хранения видео, фоток и всякого хлама. При желании, всё это запросто меняется на большего объёма или более скоростное.

Материнская плата предоставляет полный набор портов, начиная от просто USB 2.0, заканчивая USB Type-С 2-го поколения и разъёмами входа/выхода HDMI. Поддерживаются беспроводные сети 802.11ac 5-ого и шестого поколения (802.11ax – опция).

Честно говоря, разобрав моноблок, были некоторые сомнения относительно шумности системы охлаждения. Впрочем, вопреки ожиданиях, он оказался довольно тихим. При обычной работы с документами или просмотре FullHD видео с ютуба, шума не наблюдалось, от слова вообще. Скорее всего, вентилятор себя проявит в высоконагруженных приложениях, например при рендеринга видео или просчёте 3D сцен, но в программе Adobe Photoshop компьютер вёл себя тихо.

Экран тут не выдающийся (опять же после «Мака») с привычной IPS-матрицей разрешением 1920×1080 при плотности пикселей 92.5 ppi. Зато покрытие экрана матовое — это то, чего лично мне не хватает в продукции Apple. На своём 12″ MacBook я добился матовости экрана только наклеив специальную плёнку и теперь не нарадуюсь (какую плёнку выбрал и как клеил можно почитать тут).

Геймеры вряд ли найдут в моём обзоре что-то интересное для себя, так как пишу только про собственные ощущения и про работу. Полагаю, что моноблок должен тянуть некоторые современные игры, так как кроме встроенной графики, присутствует и дискретная видеокарта GeForce MX110. Просто тема игр мне не близка и я в них ничего не понимаю, так что не обессудьте. Давайте лучше поговорим о процессорах.

Как узнать к какому поколению относится процессор и что не так с 10-ым поколением процессоров Intel?

Определить поколение процессоров Intel весьма просто, достаточно взглянуть на первое число в названии. Например, возьмём процессоры Core i7-8650U и Core i5-6200U, то первый из них относится к 8-му поколению, а второй к 6-му.

В моноблоке на обзоре установлен процессор последнего, 10-ого поколения Intel Core i5-10210U @1.60GHz со сверхнизким энергопотреблением (на это указывает суффикс U в маркировке). Разобраться что означают эти буквы тоже не сложно:

• U — Сверхнизкое энергопотребление (10210U);
• Y — Ультранизкое энергопотребление (10310Y, 10210Y);
• G — Процессор с дискретным графическим чипом (1035G4, 1035G7, 1035G1). За суффиксом G следуют цифры от 1 до 7, указывающие на уровень графики. Чем выше число, тем графика лучше.

Процессоры Intel 10-го поколения поддерживают оперативную память LPDDR4X и оснащены графической системой Intel Iris Plus. Так же они совместимы с WiFi 6 (о чём я упомянул чуть ранее).

Однако, стоит заметить, что с десятым поколением процессоров у Intel не всё так прозрачно. Вы наверняка слышали, что новое поколение процессоров должно было получить и новый техпроцесс 10 нанометров. Однако, в данном случае у нас всё ещё 14 нм, пусть и улучшенный, но всё же не 10 нм техпроцесс. Дискретная графика и буква G в названии появятся с выходом новых процессоров Intel на 10 нм, только ждать их раньше осени этого года не стоит.

Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.

Источник

Ремонт блоков питания с примерами

Типичные неисправности у блоков питания

Самая популярная это вздутые конденсаторы. Обычно такое происходит из-за перегрева корпуса или платы. Далее, как не странно, идет поломанный шнур питания. Да да, именно шнур. Сначала попробуйте поменять его. Третье место занимают полупроводники. Обычно это транзисторы или диоды, они не выдерживают резких перегрузок, и наступает тепловой пробой.

Что потребуется для ремонта

Для ремонта пригодится мультиметр, паяльник, лампочка и отвертка. Лампочка нужна в качестве предохранителя, ее можно подключить между сетевым проводом и платой, если вы не уверены в результате ремонта.

DVD плеер и электролиты

Классическая неисправность блока питания.

Из симптомов — не включается блок питания

Внешний осмотр и ремонт

Сразу при внешнем осмотре выявляются «вспухшие» электролитические конденсаторы. Судя по их внешнему виду и остаткам канифоли их ставили на место вышедших из строя «родных» конденсаторов.

Замена неисправных электролитов на новые.

Почему конденсаторы высыхают

Что же может быть изначальной причиной выхода из строя электролитов? Их много. Начиная с банальных внешних условий (что-то ставили на корпус, перегрев) заканчивая внутренними неисправностями (высокая частота пульсаций, недостаточная емкость, ESR).

Также причиной выхода из строя может быть выработка ресурса работоспособности компонента. Химические источники эл тока не рассчитаны на долгий срок эксплуатации, особенно если это касается бытовой техники.

Ремонт блока питания моноблока

Блок питания моноблока Lenovo ThinkCentre m71z.

Моноблок не включался, внешне повреждений не имел, однако блок питания не включается. После вскрытия оказалось, что у блока питания отсутствовало дежурное напряжение +5В на блоке питания.

И сразу же визуально выявляется обгоревший резистор, у которого явно не хватает 1 вывода. Черные следы на радиаторе. Фото сделано после его демонтажа.

Внешний осмотр и ремонт

Судя по всему, он служил перемычкой от одной части платы к другой. Для дальнейшей диагностики было принято решение включить блок питания в сеть через лампочку 40 Вт.

Лампочка сразу вспыхнула. Это значит, что в схеме есть короткое замыкание и резистор не выдержал. Но какой большой ток мог повредить его?

К этому элементу по печатной плате напрямую идет защитный диод, который так же оказался неисправен так как звонился накоротко. Дорожка от диода идет прямо в район мощного полевого транзистора.

Чтобы заменить полевой транзистор — нужно выпаять вот этот здоровый дроссель.

Результат ремонта

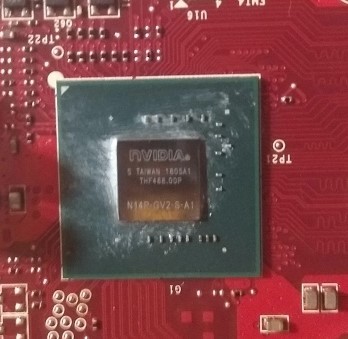

И наконец, появляются дежурные 5В. Замкнутые 5В на землю дали и 12В. Однако. моноблок отказался включаться. Всему виной вышедший из строя северный мост. Коллеги по работе поменяли его и моноблок запустился. Видимо, блок питания потянул за собой и мост.

Когда ремонт нерентабелен

Например, если плата имеет значительные повреждения или деформацию. Еще не стоит забывать о том, что импульсные трансформаторы починить довольно сложно. Его придется перематывать.

Поэтому, есть два варианта: или брать с донора или покупать новый. А цена нового трансформатора может стоит до половины нового блока питания.

Источник

Моноблок ремонт своими руками

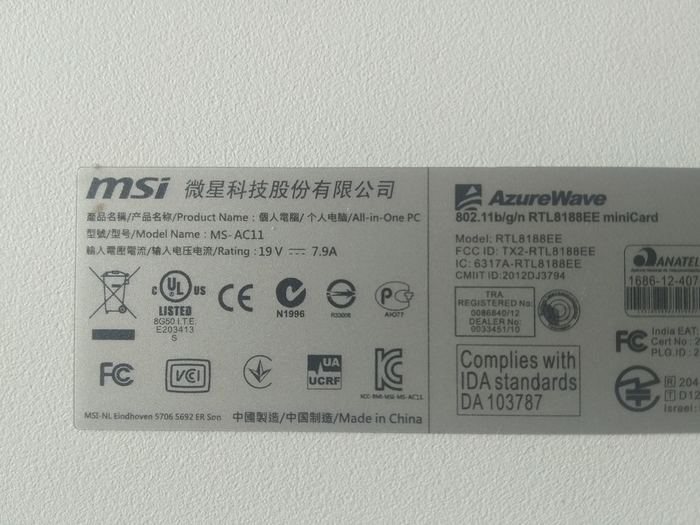

Моноблок MSI ms-ac11, при включении на экране загорается надпись MSI ALL IN ONE и дальше все. Через hdmi out изображение на внешний монитор тоже не выводится. Кнопку сбоку — типа «дисплей свитч» тоже тыкал, результата нет. Процессор i3 — 4130 с интегрированной графикой, но также установлен некий gforce. Память и проц 100% рабочие — перекидывались на другую материнку. Если я не ошибаюсь то именно этот уже бывал в ремонте с вердиктом «отвал видеочипа» и судя по докам нам его меняли. Проработал после этого он не долго.

Может можно кому отправить материнку в ремонт или если надо-то целиком моноблок?

Извиняюсь за качество фото, телефон тоже сдох, фоткал на древний редми ноут 5а.

HP Pro 3420ea (DA0WJ5MB6E0 REV E) POST CODE 69

Аппарат пришел с неисправностью не включается, обнаружено: был пробит pq125 и PQ94. Также заменил Шим NCP6132. Пост коды встают на посте 69. Менял память, процессор и шил биос — без изменений, сокет тестер в разъеме памяти показывает все лампочки горящими, т.е. не похоже на отвал сокета, есть идеи в чем может быть еще проблема ?

Восстановление тач-пада моноблока

Приветствую, ремонтеры!
Прошу подсказки по поводу возможного восстановления тача на моноблоке. Отслоится в одном месте, работал ещё, как только дальше эксплуатировали полностью отошёл (читать юзеры оторвали криворукие и не сообщили о первом отслоении).
На что можно и где проклеить?
Моноблок zq-t9150.
Спасибо.
