Молоток с гвоздодером своими руками

Лом-гвоздодёр: устройство, виды, как правильно использовать, как сделать своими руками

Гвоздодер представляет собой ручной рычажный инструмент для демонтажа. Им вытаскивают гвозди и шурупы с поврежденными шляпками. Форма и прочность инструмента дает возможность разбирать деревянные, пластиковые и другие конструкции, которые способны разъединяться.

Устройство гвоздодера

Этот монтажный инструмент может обладать разной формой, но рабочая часть всегда одинакова – это плоский клин, который напоминает лопатку с раздвоенным наконечником. Продольная прорезь обладает специально предназначенной канавкой, которая позволяет осуществлять захват шляпки гвоздя либо шурупа.

Кроме этого гвоздодер будет работать в качестве рычага, чтобы выравнивать крепежные элементы. Материал, из которого изготовлено приспособление – углеродистая сталь. Отличительной особенностью изделия является высокий уровень твердости.

Более дешевые варианты состоят из слабых сплавов, но для демонтажа они не подходят. Чтобы отличить качественный вариант от дешевого, проведите острием гвоздя по рабочей части. У качественного материала царапина не должна появиться.

Использование

В первую очередь, этот инструмент используют строители, монтажники. Этим устройством срываются старые доски пола, отрывается настенная вагонка, демонтируется шиферная крыша. Им разбираются деревянные заборы.

Если сравнивать с ломами, то гвоздодер отличается своей компактностью. Благодаря этому его возможно использовать для разрушения кладки из кирпича. Лопатка просовывается под кирпич и рычагом срывается со стены. Приспособление также используют грузчики и курьеры, которые занимаются доставкой груза в обрешетке. Гвоздодер может заменить молоток, которого может и не быть под рукой.

Виды гвоздодеров

Некоторые работы демонтажа невозможно выполнить без использования именно гвоздодера. Поэтому инструмент производит множество торговых марок. Каждый производитель старается сделать конструкцию более удобной для выполнения разноплановых задач. Следовательно, создаются различные виды гвоздодера.

Обыкновенные

Единственное назначение – срывание гвоздей. Длина достигает 40 сантиметров. Конец оснащен обычной ручкой с накладкой. Инструмент имеют маленькую массу, что дает возможность работать только с элементами крепежа.

Но им также можно осуществлять отрыв половых досок и разбор деревянных ящиков. Обыкновенный гвоздодер не пользуется особым спросом, поскольку есть альтернативные варианты, которые могут выполнять, как минимум, две функции.

Также есть мини гвоздодер, который применяется для маленьких гвоздей. Маленькие гвозди используются во время сборки мебели и сколачивании мелких ящиков. Прибор напоминает отвертку, только на конце находится лапка с прорезью. Этим инструментом можно производить снятие крепежных материалов, при этом, не повреждая поверхность. Им также демонтируются канцелярские кнопки, которые плотно засели в древесине. Этот инструмент срывает клипсы, которые удерживают внутренние элементы из пластика автомобильного салона.

Лом-гвоздодер

Длина лома-гвоздодера может составлять 600-1500 миллиметров. Конец прибора оснащен плоской лопаткой либо заостренным клином. Лом-гвоздодер представляет собой универсальный предмет для демонтажа. Инструмент значительно упрощает работу, потому что его используют в качестве большого рычага, который уменьшает нагрузку при вырывании гвоздей.

Им демонтируются половые доски, скамейки, деревянные постройки и обрешетки крыши.
Из-за раздвоенной лопатки большого размера прибору трудно захватывать мелкие гвозди со шляпкой маленького диаметра. Также инструмент не подходит для аккуратного разбора мелких конструкций. Составные части таких конструкций должны оставаться неповрежденными без вмятин на древесине.

Титановый

Лидером по прочности среди аналогичных изделий является титановый гвоздодер. Наконечник инструмента должен быть плоским, острым, прочным. Также он должен быть покрыт антикоррозийным слоем, который продлит срок эксплуатации. Для проведения демонтажа дверей, окон используется инструмент длиной около одного метра. Для разбора ящиков, ремонта скамеек подойдет гвоздодер длиной в 40 сантиметров.

При выборе подходящего инструмента необходимо оценивать материал, качество изготовления наконечника, длину рычага и массу инструмента.

Мини гвоздодер

Обычно длина приспособления составляет 20 сантиметров. Такая специальная форма облегчает процесс извлечения гвоздей. А плоская поверхность бойка дает возможность заводить инструмент под шляпки глубоко забитых гвоздей.

Пневматический гвоздодер

Представляет собой приспособление, которое предназначается для выбивания гвоздей из досок различной толщины. Их обычно применяют для разбора паллетов и других деревянных конструкций. Приблизительная масса составляет 1,5 килограмма.

Рабочее давление – 5-7 бар. Диаметр трахеи – 8 миллиметров. Снятие гвоздя происходит одним нажатием курка.

Как сделать гвоздодер своими руками

Как сделать гвоздодер самостоятельно своими руками? Рассмотрим пошаговую инструкцию:

Нужны проволоки из стали различного диаметра, для маленьких гвоздей – 0,5 миллиметров. Для выполнения тяжелых работ можно даже использовать арматуру. Проведите обработку наконечника. Далее необходимо расплющить конец молотком на наковальне. Используя обычную ножовку, надо пропилить прорезь определенной глубины.

Воспользуйтесь напильником и выполните обработку краев. Уберите все имеющиеся зазубрины, неровности и другие дефекты. Изогните насадку в два приема. Для начала сгибается толстая часть проволоки. Потом сгибается часть, которая расположена ближе к рабочей области.

Осталось установить наконечник на рукоять и использовать.

Описание гвоздодера в криминалистике

Лом-гвоздодер в криминалистической деятельности относится к орудиям бытового или производственного назначения, которые применяются для взлома. По способу воздействия – это механические инструменты.Следы взлома от лома (вмятины) – это следы давления, образовавшиеся в результате нажима или удара на поверхность преграды.

Источник

Как самому сделать безинерционный молоток с гвоздодером

В данном обзоре автор показывает, как самому изготовить самодельный безинерционный молоток с гвоздодером. Он пригодится в любой мастерской.

Такой молоток можно использовать для разных слесарных работ. Его главная особенность заключается в том, что он не отскакивает при ударе.

Первым делом необходимо отрезать кусок профильной трубы сечением 40*40 мм. Также надо будет отрезать кусок круглой трубы.

Из металла толщиной 10 мм автор вырезает остальные детали, которые потребуются при изготовлении молотка.

Основные этапы работ

Из куска профильной трубы и двух заглушек мастер делает основную часть безинерционного молотка. Внутрь профиля засыпается мелкозернистый песок.

Затем к основной части автор приваривает две заготовки из листового металла, которые и образуют гвоздодер. Сварные швы зачищаем болгаркой.

Потом нужно будет обработать молоток на шлифовальном станке. К нижней части молотка (по центру) приваривается приплюснутый кусок круглой трубы. В него будет вставляться деревянная ручка.

Подробно о том, как самому изготовить безинерционный молоток с гвоздодером, рекомендуем посмотреть в данном видеоролике.

Источник

Самодельный гвоздодер из старых торцевых кусачек

Хороший мастер даже старому инструменту всегда найдет применение в мастерской. Например, из старых торцевых кусачек можно сделать гвоздодер.

С помощью этого самодельного приспособления можно без проблем вытягивать даже те гвозди, у которых шляпка сильно утоплена в древесину.

А все потому, что гвоздодер работает в связке с обратным молотком.

Идею изготовления приспособления мы подсмотрели у автора YouTube канала khám phá và sáng tạo.

• торцевые кусачки;
• стальной пруток;
• толстостенная круглая труба.

Пошаговый процесс изготовления гвоздодера

Первым делом нужно немного доработать торцевые кусачки.

А точнее — обрезать все лишнее. Рукоятки необходимо укоротить до нужной длины, а режущие кромки — обрезать болгаркой по бокам.

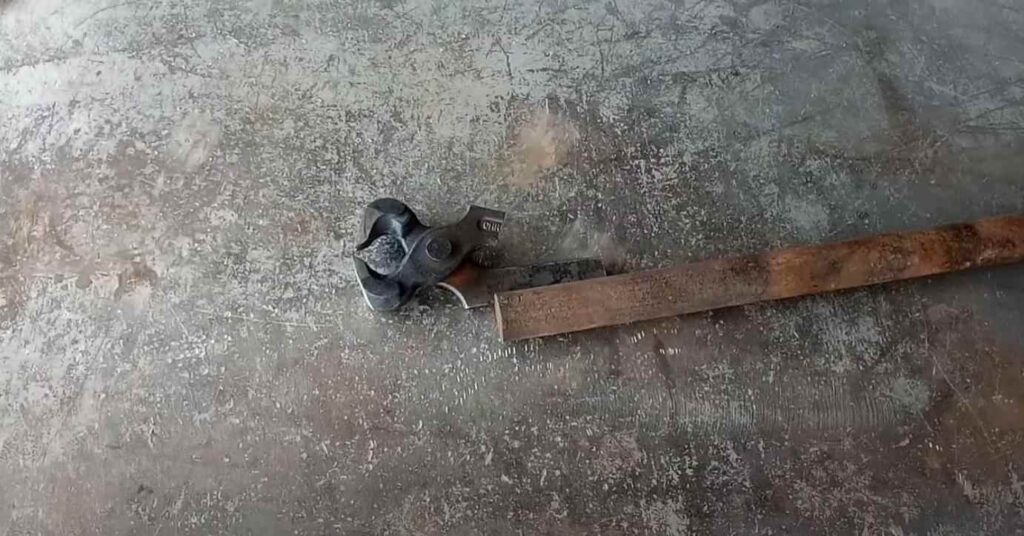

К одной из укороченных рукояток кусачек необходимо будет приварить кусок стального круглого прутка, предварительно вырезав на торце паз.

Ко второму «огрызку» ручки автор приваривает ранее отрезанную часть родной рукоятки, но под прямым углом.

Потом нужно нагреть ручку газовым резаком, и согнуть, как показано на фото ниже.

Детали для обратного молотка можно изготовить из толстостенной стальной трубы.

При наличии токарного станка можно взять металлическую круглую болванку, и затем просверлить в ней отверстие нужного диаметра.

На длинную ручку гвоздодера надеваем упор в виде кольца, и обвариваем. Потом надеваем болванку, которая будет ударять по упору.

На торце нужно будет приварить «заглушку», чтобы болванка не слетала с ручки.

В завершении останется только зачистить все сварные швы болгаркой, и покрасить инструмент, чтобы смотрелся он покрасивее.

Видео по теме

В авторском видеоролике ниже показан подробный процесс изготовления самодельного гвоздодера из торцевых кусачек. Советуем посмотреть.

Источник

Самозажимной гвоздодер своими руками

Если часто приходится выдёргивать гвозди из деревянных конструкций то Вам может помочь в этом неплохое приспособление, это насадка на дрель – гвоздодёр, она может вытаскивать из дерева гвозди не прилагая особых усилий и делает это достаточно быстро.

Как сделать гвоздодёр для дрели или шуруповёрта, процесс изготовления:

Берём отрезок трубы, делаем с помощью болгарки в одной части вырез:

Насадка на дрель – гвоздодёр своими руками

Затем с другой стороны трубы привариваем металлическую шайбу и зачищаем место сварки.

Насадка на дрель – гвоздодёр своими руками

Увеличиваем отверстие в шайбе более толстым сверлом.

Насадка на дрель – гвоздодёр своими руками

В трубку вставляем отрезок шпильки, он должен быть длиннее самой трубки.

Насадка на дрель – гвоздодёр своими руками

Далее берём удлинённую гайку и кусок металлического уголка и размечаем ширину и форму зубьев гвоздодёра по ширине и длине гайки.

Насадка на дрель – гвоздодёр своими руками

Затем из уголка вырезаем зубья.

Насадка на дрель – гвоздодёр своими руками

Приварим теперь зубья к гайке, зачистим сварные части и сделаем углубление в зубьях под шляпки зацепляемых ими гвоздей и скосы внутри, чтобы лучше их захватывать.

Насадка на дрель – гвоздодёр своими руками

Затем накручиваем две гайки ограничителя, вторая гайка должна законтрагаить первую.

Насадка на дрель – гвоздодёр своими руками

Вставляем шпильку вовнутрь трубки и сверху на неё накручиваем ещё две гайки и хорошо второй гайкой зафиксируем первую, шпилька при этом не должна легко проворачиваться в отверстии трубки но при этом не болтаться в трубке вверх-вниз.

Насадка на дрель – гвоздодёр своими руками

Насадка на дрель – гвоздодёр своими руками

Всё приспособление для выдёргивания гвоздей готово, зажимаем насадку «гвоздодёр» в дрель или шуруповёрт и пробуем вытаскивать ею гвозди.

Насадка на дрель – гвоздодёр своими руками

Насадка на дрель – гвоздодёр своими руками

Насадка на дрель – гвоздодёр своими руками

Насадка на дрель – гвоздодёр своими руками

Насадка на дрель – гвоздодёр своими руками

Лом-гвоздодёр — лучшие плотницкие и столярные инструменты для домашнего использования

Лом-гвоздодёр – это удобное приспособление для изъятия гвоздей из разных конструкций. Он значительно облегчает мастеру выполнение демонтажных работ. Помогает решить вопрос изъятия гвоздей быстро и эффективно. В свою очередь это эргономичный инструмент, несмотря на то, что он относится к категории ручного приспособления, существуют и модели электрического гвоздодера

Если обратить внимание на фото гвоздодера, то можно понять, что этот инструмент представляет собой изогнутый клин с раздвоенным концом, с помощью которого и происходит захват шляпки удаляемого гвоздя или другого элемента. Он изготавливается исключительно из высококачественного металла и имеет длинное плечо.

Сфера применения

Несмотря на простое устройство использование инструмента необходимо в строительной сфере.

Его применяют везде, где стоит задача извлечь предметы из разной поверхности, также он очень помогает грузчикам поднимать тяжелые грузы. Для решения бытовых вопросов им пользуются плотники, слесари, строители.

Также гвоздодер можно применять не по прямому назначению, а для реконструкции помещения, разбора не нужных конструкций, каркасов.

Разновидности

В классическом исполнении инструмент имеет вид прута, изготовленного из стали с прорезанными концами, при этом они могут быть с обеих сторон гвоздодера.

Длина стандартного приспособления составляет от четырехсот до пятисот миллиметров, диаметр от десяти до двадцати пяти миллиметров. Если длина изделия увеличивается, то и прочность, за счет толщины также повышается, хотя при этом вес прибавляется.

Одной из разновидностей инструмента является молоток с функцией гвоздодера. Он имеет короткую рукоятку, за счет чего становится мобильным в использовании. Это очень универсальный тип приспособления, так как молоток гвоздодер может не только извлекать элементы, но и забивать.

Он имеет конструкцию, состоящую из двух разных концов. На одной рабочей поверхности располагается круглая головка молотка, а на другой классическая заостренная часть с раздвоенным клином.

Основная часть моделей имеет не скользящую прорезиненную рукоятку. Единственный недостаток заключается в том, что ограничивается возможность рычажного применения данного приспособления.

Особую популярность на рынке продаж среди потребителей приобрел монтировка гвоздодер. Его конструкция имеет второй клин, напоминающий плоскую лопатку.

С ее помощью можно демонтировать деревянные полы, поднимать строительные устройства, реконструировать доски. При этом другой конец отлично выполняет функцию вытаскивания гвоздей и других не нужных элементов.

Рекомендации

Чтобы приобрести лучший гвоздодер, необходимо определить для каких работ, нужен инструмент. В любом случае перед покупкой обратите внимание на следующие свойства приспособления:

Во-первых, лом-гвоздодер должен быть изготовлен из высокопрочного металла, такого как инструментальная сталь, которая не склонна к деформации. Хотя инструмент лучшего качества производится из титана. Конечно, они имеют значительно завышенную стоимость.

Желательно, чтобы наконечник был покрыт специальным защитным лакокрасочным либо антикоррозийным покрытием. Это сделает его максимально прочным и долговечным в применении.

Во-вторых, имеет значение длина инструмента. Отдавайте предпочтение тем моделям, которые будут необходимы для вашей работы. Так для разборки громоздких конструкций требуется приспособление с рукояткой до полутора метров, а в случае необходимости мелких демонтажных работ может пригодиться короткий гвоздодер длинной до пятидесяти сантиметров.

От веса инструмента будет зависеть и сила его воздействия на материал. Тяжелый усиленный гвоздодер способен разрушить крупные конструкции, но при этом работа будет утомительна.

Изготовление приспособления

Вы можете не покупать, а сделать гвоздодер своими руками. Как изготовить инструмент самостоятельно далее рассмотрим пошагово:

• 1 шаг. Вначале выберете проволоку из стали нужного размера в зависимости от диаметра гвоздей, которые нужно демонтировать.
• 2 шаг. Далее обработайте наконечник одной части, с помощью молотка расплющьте его, затем разрежьте прорезь для дальнейшего изъятия элементов.
• 3 шаг. Если образовались дефекты, и зазубрины удалите их надфилем.
• 4 шаг. Следующим этапом нужно загнуть оба конца насадки. Начинайте с более толстой части инструмента.
• 5 шаг. Если есть возможность, рекомендуется закалить приспособление. Отполируйте изделие и закрепите на рукоять.

• Так без особого труда, Вы можете самостоятельно изготовить такую необходимую вещь, как лом-гвоздодер.

Фото лома-гвоздодёр

Помогите сайту, поделитесь в соцсетях 😉

Полуавтоматический гвоздодер своими руками: супер-самоделка

Гвоздодер – инструмент, знакомый многим с детства. Это наиболее простой и распространенный инструмент при столярных работах. Конечно же, в наше время есть более совершенные устройства. Сегодня мы предложим вам изготовить своими руками самодельный полуавтоматический гвоздодер, который ускорит процесс извлечения гвоздей в несколько раз!

В данной статье речь пойдет о том, как смастерить самодельный эффективный гвоздодер. Поехали!

Для изготовления нашего чудо-гвоздодера нам потребуется:

• Две металлические пластинки
• Металлическая труба
• Болт и гайка
• Сварочный аппарат
• Измерительный инструмент

Две металлические пластинки оригинальной формы можно вырезать из любой металлической детали с достаточно толстыми стенками. Нужная форма пластинок представлена на фотографии выше. Как мы видим, пластинки имеют дугообразную форму. Это сыграет в дальнейшем важную роль в функционале нашего гвоздодера.

Пластинки следует прикрепить к металлическому стержню с помощью крепежа таким образом, как это показано на фотографии выше. Также нужно прикрепить к основанию металлическую пластинку, чтобы гвоздодер устойчиво стоял во время работы и была возможность создать надежный упор.

Следующим шагом следует соединить между собой две пластинки. Для этого можно приварить к ним по две металлические полосочки. В одной из полосочек следует сделать пропил под «тело» гвоздя. Таким образом, будет осуществляться надежный зацеп за гвоздь, и работа по его удалению будет в разы эффективней продвигаться.

Наглядное изображение того, как пользоваться таким гвоздодером, представлено на фотографии ниже. Как видно, для работы данным инструментом требуется прилагать в разы меньше усилий, нежели при работе с обычным гвоздодером.

Это интересно: Вибратор для бетона: мастерим своими руками

Ссылка на видеоролик, в котором подробно описан процесс изготовления данной самоделки, представлена ниже.

Гвоздодер – как выбрать и изготовить самому? + видео

Гвоздодер практически всегда присутствует в нашем строительном инвентаре, причем он редко приобретается как отдельный инструмент, намного удобнее, когда он находится в комплекте со своими постоянными напарниками – молотком или ломом.

Конструкция и назначение гвоздодера

Не существует человека, который бы идеально вгонял гвозди в любую поверхность без единой ошибки. Процент совершенных ошибок, конечно, зависит от опыта работника, но никогда не падает до нуля. Поэтому без гвоздодера на стройплощадке не обойтись.

К тому же, довольно часто он требуется не в процессе возведения, а уже для осуществления разрушения, например, деревянной постройки.

Многие сжигают остатки трухлявой постройки и используют золу, но строительные гвозди в ней испортят все свойства, поэтому предварительно их устраняют.

Не всегда гвоздь легко достать маленькими кусачками, особенно, если материал довольно крепок, а гвоздь длинный. Тут на помощь приходит школьная физика и закон рычагов.

Даже самый упрямый гвоздь можно достать без особых усилий, если у вас будет длинный рычаг с прочным захватом на конце. Отсюда несложно догадаться и о конструкции гвоздодера, которая довольно проста.

Правильно заостренный конец захвата поможет поддеть даже самый глубоко вбитый гвоздь.

В общем случае, выглядит наш инструмент примерно так: длинная рукоять, на конце которой имеется изгиб, заканчивающийся расплющенным раздвоенным кончиком с прорезью.

Длина инструмента зависит от тяжести задач, которые он может выполнять, эта та самая длина рычага, которая напрямую связана с затрачиваемым усилием на вытаскивание гвоздя. Заостренный конец легко подлезает под шляпку гвоздя, которая может даже и не выступать над поверхностью материала.

Прорезь прочно хватает шляпку, а изгиб в качестве упора позволяет плавно перенести центр тяжести инструмента чуть назад, чтобы заостренный конец приподнялся, увлекая за собой гвоздь.

Таким образом, без лишних резких движений и вселенских усилий вы достанете любой неудачный или нежелательный крепеж. Мы уже говорили, что чаще всего мы можем встретить гвоздодер в качестве дополнительной головки на молотке.

Для большинства хозяйственных работ этого вполне достаточно, да и удобно, сразу в момент забивания гвоздя его можно и удалить. Длины рукоятки молотка вполне хватает в качестве рычага. А вот для более серьезных работ у грузчиков и плотников всегда имеется индивидуальный инструмент, причем из высокопрочных материалов.

Гвоздодер нередко используют не только для вытягивания гвоздей, особенно, если он отличается высокой прочностью.

Титановый гвоздодер – как купить хороший инструмент?

Взирая на конструкцию, кажется, что выбрать такой инструмент проще простого. Но если вы опытный мастер, то подходить к делу будете весьма требовательно. К тому же, ассортимент, казалось бы, однообразного приспособления, довольно широк.

Например, только по длине вы можете рассчитывать найти покупку от 32 см до 1 м, вес может доходить аж до 4 кг, хотя самые легкие варианты потянут разве что на 0,5 кг.

Также отличается и материал для изготовления, чаще всего, это высокоуглеродистая сталь, но лидером по прочности считается титановый гвоздодер.

Выбирая инструмент, все-таки важно смотреть на некоторые параметры. Во-первых, сразу же обращайте внимание на наконечник. Он должен быть достаточно плоским, острым и прочным.

Иногда из прочного материала делают исключительно наконечник, а все остальное из более дешевого металла, а то и вовсе из дерева. Бывает, что наконечник защищен покрытиями, лакокрасочными или антикоррозийными.

Да, со временем о многочисленные шляпки гвоздей оно сотрется, но это все равно продлит срок службы, не допустив хотя бы на первых порах ржавления и рассыпания.

Далее выбираем длину и вес. Если вы настроены на большой объем работ, например, демонтаж дверей или окон, разбор крупногабаритной мебели и подобные операции, то не стесняйтесь взять гвоздодер около 1 м длиной. Если же ваши планы ограничиваются разбором ящиков, ремонтом скамеек и прочими мелочами, то вариант в 30-40 см вполне подойдет.

А вес выбирать следует небольшой, хоть он и отвечает за приложенные усилия. То есть, чем больше вес инструмента, тем меньше понадобится вам прилагать усилия, чтобы достать гвоздь.

Но не забывайте, что переносить и ловко орудовать тяжелым инструментом предстоит лично вам, а это значит, что шанс быстро устать довольно высок.

Так что нужно выбирать оптимальный вариант, чтобы прилагать умеренные усилия для работы, и чтобы сам инструмент был эффективен, но не тяжел. Вес 1 кг считается как раз подходящим по этим критериям.

Выбор инструмента включает оценку материала, качества изготовления наконечника, а также длины рычага и веса всего приспособления.

Создаем самодельный вариант

Для особо мастеровитых мы предлагаем способ самостоятельно изготовить набор из самых часто применяемых типов гвоздодеров.

Для этого понадобятся стальные проволоки разного диаметра, для самых маленьких гвоздей достаточно и 0,5 мм, а вот для тяжелых работ можно взять даже арматуру. Сначала следует обработать наконечник.

Для этого расплющите конец молотком на наковальне (для арматуры плющить не следует, придется просто срезать материал до нужной остроты, можно сделать на наждачном круге). Далее обычной ножовкой по металлу пропилите прорезь умеренной глубины.

Слишком длинная будет вынуждать нас глубоко в нее загонять гвоздь, а это совсем не нужно, лишняя работа.

Теперь следует взять надфиль и обработать края, чтобы убрать неровности, зазубрины и прочие дефекты, которые непременно образуются при работе с металлом.

Следом нам предстоит изогнуть данную насадку, постарайтесь сделать это в два приема. Сначала слегка подгибается толстая часть проволоки, которая находится перед переходом на расплющенную.

А следом за ней досгибается и та часть, что ближе к области, которой и будут производиться работы.

Многие умудряются еще и закалить такую заготовку, если у вас имеется такая возможность, и вы уверены, что материал проволоки позволяет это сделать, не обходите эту идею стороной.

Теперь пройдитесь напильником и шкуркой, а затем и полировальной пастой по всему наконечнику, он практически готов, поэтому наводим лоск.

Таким образом, изготавливается весь набор наконечников, на ваш вкус и каприз, если хотите иметь гвоздодер чуть ли не на каждый размер шляпки.

Теперь остается приладить полученный наконечник на рукоятку, если таковая имеется. Но не отчаивайтесь, если надежной ручки не нашлось, можно прикрепить его к уже существующему инструменту, например, к тому же молотку.

Увеличить значение рычага можно подкладыванием под инструмент бруска после того, как шляпка гвоздя оказалась в прорези. Конечно, работа не будет мгновенной, но эффекта вы достигнете.

Так как огромного рычага нет, достать полностью гвоздь иногда будет сложновато, но, вызволив его на половину, доделать работу легко даже пассатижами, усилий потребуется минимум.
