Модель белаза своими руками

«Белаз»

Анастасия Плетнева
«Белаз»

Белаз

Всем известно, что подарок сделанный своими руками, самый лучший подарок! Придерживаясь этого, мы изготовили игрушку своими руками. Ведь совместный «труд» объединяет, и не только. При изготовлении этой чудесной игрушки, у детей развивалось воображение, мелкая моторика, речь, опыт совместной деятельности. Эта игрушка проста в изготовлении, только потребовалось немного терпения. Для изготовления машины белаз,нам потребовалось:

• плотный картон (пустые коробки);

• клейкая бумага (желтый и черный цвет);

• цветная бумага (синий цвет);

• одноразовые трубочки (синий цвет).

1. Из картона вырезаем основу для машины, стыки смазыем клеем из термопистолета. При использоании термопистолета нужно действовать быстро, так как клей схватывается моментально (термопистолет используем для экономии времени). Для вырезания всех деталей машины используем резак, чтобы избежать деформации картона. Обклеиваем желтой бумагой (основа напоминает прямоугольник, с выемкой для задних колес). Размеры основы зависят от того, какого размера хочется в результате готовой машины.

2. Вырезаем «колеса» из картона. Напомним, задние колеса у белаза двойные. Картона потребуется много. Каждый круг склеиваем при помощи супер клея, обклеиваем черной клейкой бумагой.

3. Приклеиваем колеса к основе машины.

4. Из картона вырезаем объемный прямоугольник, стыки склеиваем термопистолетом и лист прямоугольной формы чуть большейго размера, обклеиваем их желтой клейкой бумагой. Наклеиваем на основу с верху, в передней части, между передними колесами.

5. Вырезаем квадрат из картона (это будет кабина) нужного размера, стыки склеиваем термопистолетом, обклеиваем желтой клейкой бумагой. Приклеиваем к основе в передней части на «возвышенности».

6. Таким же способом, указанным выше, вырезаем кузов. При виде с боку, кузов напоминает треугольник, этим кузов белаза отличается от кузова других машин. Обклеиваем желтой клейкой бумагой, приклеиваем кузов к основе. Осталось только придать ему вид.

7. Из белого картона вырезаем квадрат нужного размера, приклеиваем на кабину. Из цветной бумаги вырезаем два синих квадрата, приклеиваем на передней части белаза. Из трубочек изготавливаем лестницы, поручни, приклеиваем. Белаз готов!

Источник

Журнал Бумажное моделирование — 145 — Карьерный самосвал БелАЗ-7555 из бумаги и картона

• Сложность: Очень сложно
• Масштаб: 1:32
• Объем архива: 47,9 Мб
• Листов для печати: 20
• Формат: А4
• Инструкция: Есть

• Журнал: Бумажное моделирование
• Номер: 145
• Тэги: БелАЗ, БелАЗ-7555, Гражданская техника, Карьерный самосвал, Карьерный самосвал БелАЗ-7555, Самосвал

Нажимая кнопку «Скачать», вы даете согласие на обработку своих персональных данных, а также соглашаетесь с Политикой конфиденциальности и Пользовательским соглашением.

• Описание
• Материалы
• Программы
• Комментарии (0)

В журнале для бумажного моделирования Бумажное моделирование под номером 145 представлены выкройки карьерного самосвала БелАЗ-7555.

Карьерные самосвалы модели БелАЗ-7555 начали серийно выпускать в 1994 году. Эта машина стала головной моделью новой группы самосвалов грузоподъемностью 55-65 тонн. Эта серия самосвалов разрабатывалась с использованием последних технологий, призванных улучшить тяго-динамические и технико-экономические свойства карьерных машин. Еще одна особенность данной серии самосвалов — это возможность их использования в группе с колесными погрузчиками БелАЗ-7822 грузоподъемностью до Ют. Это позволяет в несколько раз снизить затраты по использованию карьерных машин и сократить количество используемых запасных частей. Самосвалы грузоподъемностью 55т предназначаются для перевоза горной массы, сыпучих грузов (песок, щебень и др.) на открытых площадках — разработках полезных ископаемых, в строительстве крупных промышленных объектов по технологическим дорогам. Самосвал БелАЗ-7555 может использоваться в различных климатических условиях. Показывает больший уровень эффективной работы в группе с погрузчиками и экскаваторами общей вместимостью ковша 6 кубометров.

Рассмотрим основные преимущества карьерного самосвала БелАЗа-7555, которые позволили занять ему лидирующие позиции по использовании в современных строительных работах и разработках природных ресурсов:

• дизельный четырехтактный двигатель с V-образным расположением цилиндров (либо расположенных в ряд). Впрыск топлива в реальном времени, газотурбинный наддув и промежуточное охлаждение воздуха;
• гидромеханическая передача, которая включает одноступенчатый четырехколесный гидротрансформатор с автоматической блокировкой, четырехвальной КПП с фрикционными муфтами, гидродинамический тормоз лопастного типа. Передача содержит микропроцессор, который необходим для управления, передача имеет также возможность аварийного управления переключения ступеней без автоматической блокировки гидротрансформатора;
• зависимая подвеска для передней оси, которая включает поперечные штанги и центральные шарниры, два гидропневматических цилиндра на переднюю и заднюю ось;
• единая гидросистема для опрокидывающего механизма платформы, рулевого управления и тормозного привода;
• гидрообъемное управление руля с запасным источником энергии и двухсторонними цилиндрами;
• гидравлический привод с независимыми передним и задним контуром, однодисковые тормоза со скобами на передних и задних колесах (по 2);
• платформа ковшового типа, оснащенная козырьком для защиты от породы;
• двухдверная рабочая кабина.

На сегодняшний день самосвал БелАЗ-7555 имеет в серии несколько различных современных модификаций: 7555А, 7555В,7555Е. Основные технические и качественные характеристики у карьерных машин одинаковые (в том числе и размеры), но некоторые изменения все же имеются. В основном, изменения коснулись двигательных показателей, то есть модели карьерных машин БелАЗ этой серии имеют разные уровни мощности. Самая мощная модель — это БелАЗ-7555А.

Модель 7555А имеет мотор ЯМЗ-845-10, модель 7555В работает с мотором КТТА-19С, а третья 7555Е — с двигателем QSK-19.

Карьерные самосвалы серии грузоподъемностью 55-65 тонн сейчас пользуются огромной популярностью. Они нашли применение как в России, так и за рубежом. В нашей стране они активно используются в карьерах на новокузнецком разрезе Ерунаковский, карьерах, которые обсуживают машины Томусинской автобазы в Междуреченске, в Магнитогорске — на металлургическом комбинате и в других российских городах.

Белорусский автомобильный завод продолжает и в настоящее время усовершенствовать свои карьерные автомашины, стараясь увеличить производительность и снизить затратность в сфере природных разработок и строительстве.

У нас можно скачать журнал Бумажное моделирование — 145 — Карьерный самосвал БелАЗ-7555 бесплатно, без регистрации и смс.

Источник

Как я делал деревянный БелАЗ

Всем доброго дня!

Я занимаюсь изготовлением сувениров и игрушек из дерева. На днях закончил свой новый проект -деревянный самосвал БелАЗ-75570. Макет разработал самостоятельно. Самосвал изготовлен из фанеры. Возможно позже реализую из массива. Колеса добирал до нужной толщины склеивая фанеру послойно. Затем на токарнике протачивал до конечных размеров. Отделка бейцем и матовым нитролаком в 5 слоев.

БелАЗ-75570 — карьерный самосвал грузоподъемностью 90 тонн разработан как машина высокого технического уровня нового класса грузоподъемности.

Длина 10 340 мм

Масса 74 000 кг

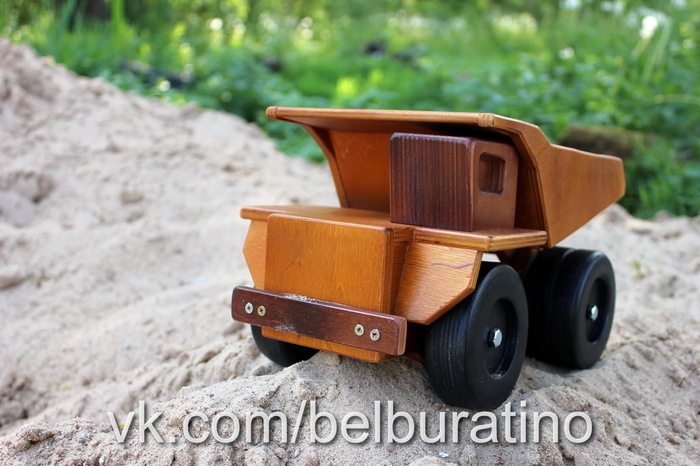

В посте будут фото готового изделия и процесса создания.

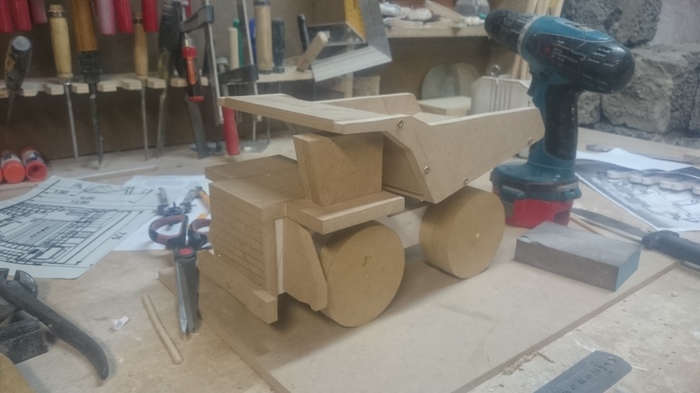

прототип из МДФ.

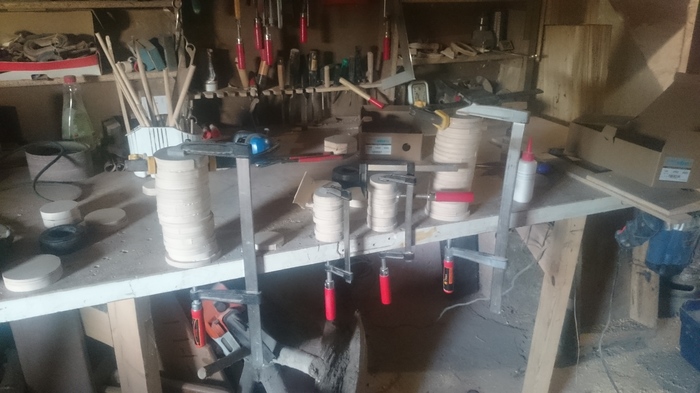

Колеса в процессе склейки. Их сделать наиболее трудоемко

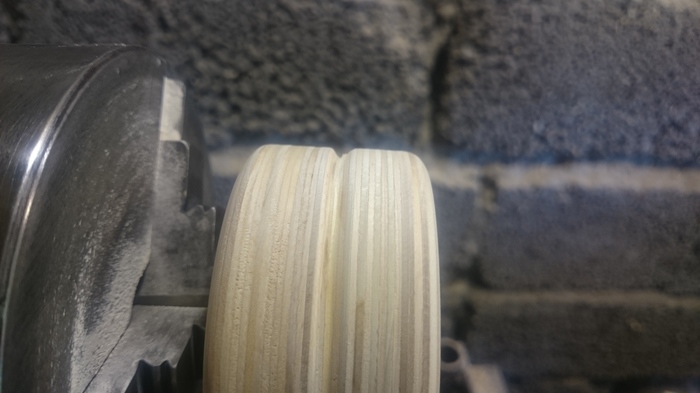

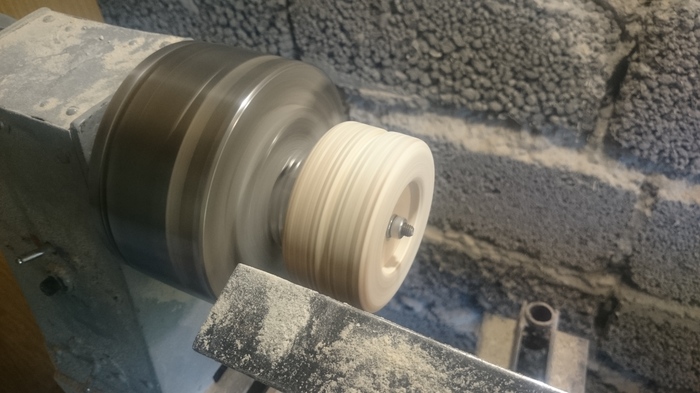

склеенная заготовка под спаренное колесо

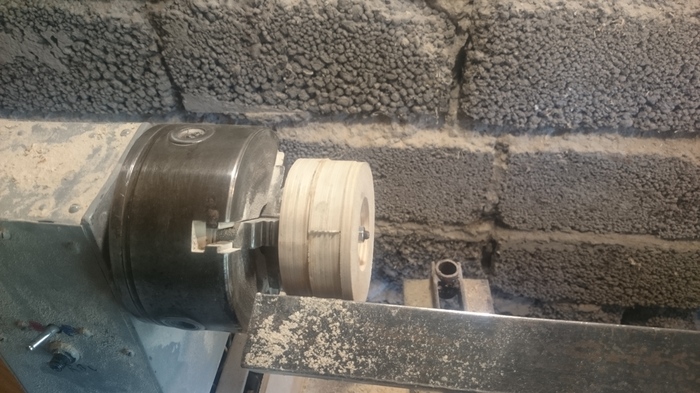

Готово! Кстати фанера точится в разу хуже цельной древесины

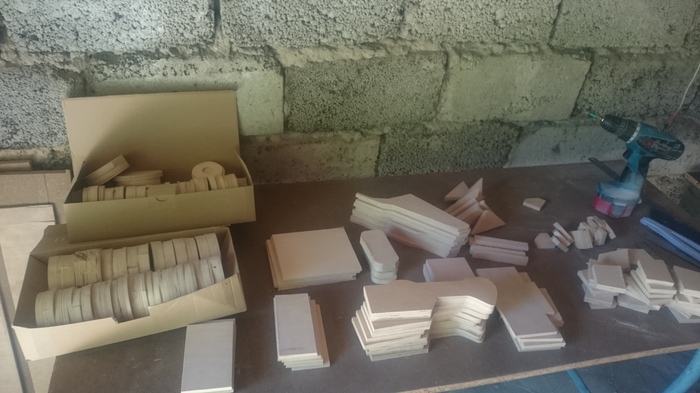

Практически все детали на несколько грузовиков

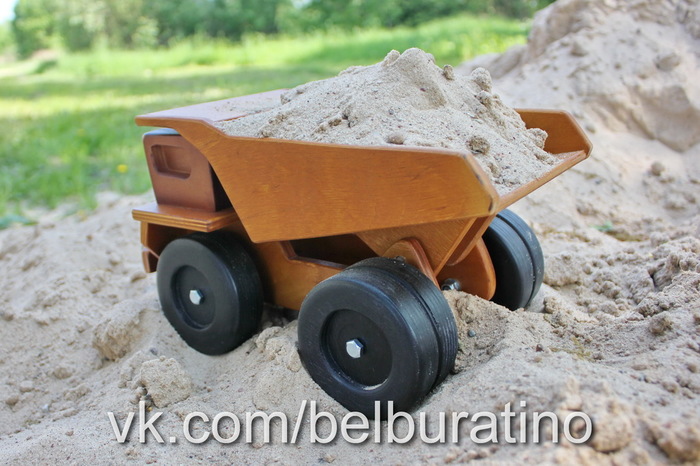

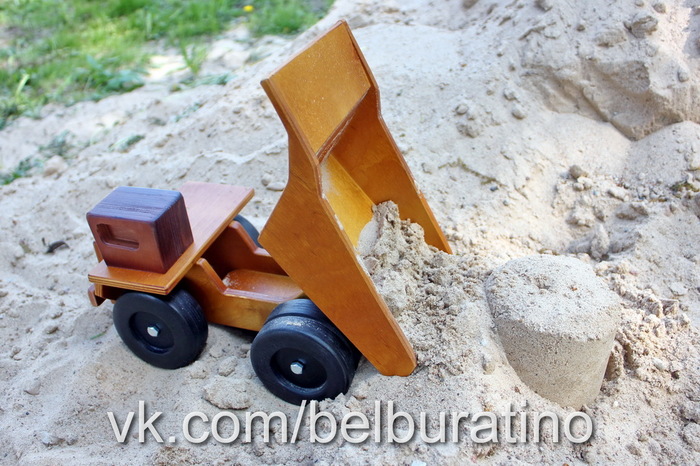

Еще фоток готового белаза. Вместимость кстати приличная.





Спасибо за просмотр!

Найдены возможные дубликаты

ПВА с пластификатором.

Значительно крепче любой пластиковой игрушки. Взрослый руками не разломает, что уж про детей говорить

Конечно тяжелее пластика, вполне поднимаемая) И крепкая

Шутка про пол и гвозди уже была?

*- прикольный белазик, кстати )

Игрушка не обязана быть моделью

без шаблонных комментариев никак? не вижу криминала ватермарка на своей фотографии своего изделия



Пусть пропахли лапки дождём и бензином





Одноосный тягач Tatra T-180 в составе полуприцепного землевоза D-10



Игрушка из детства

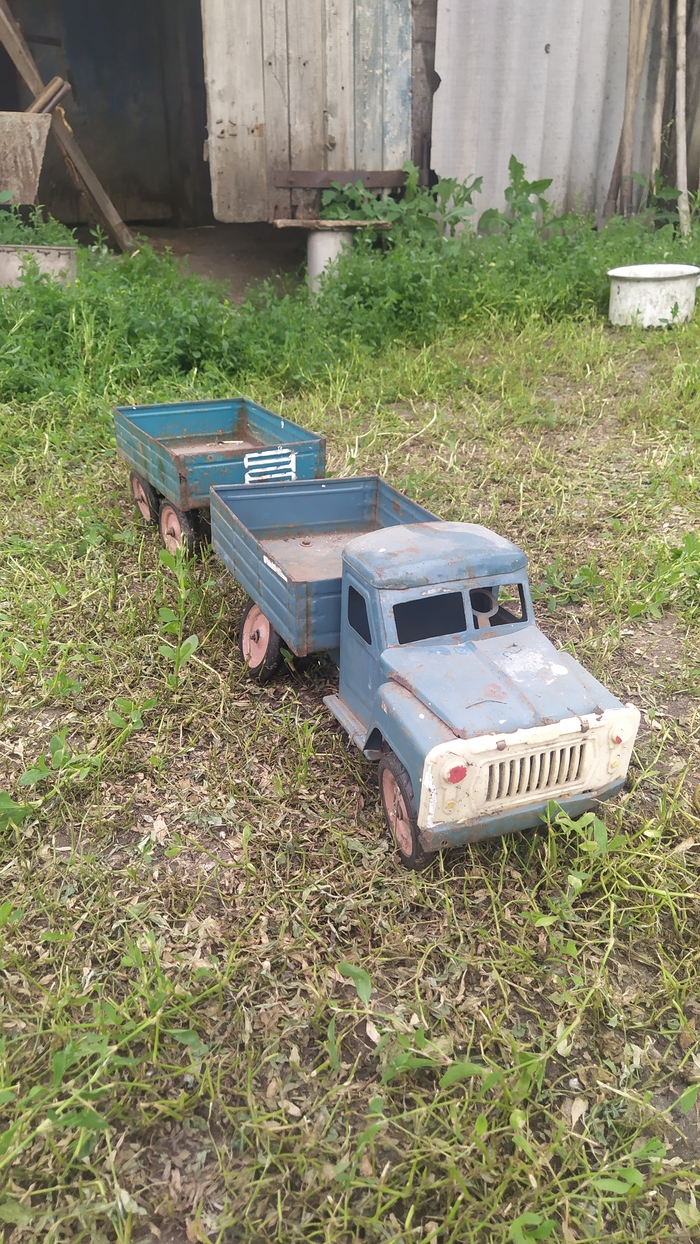

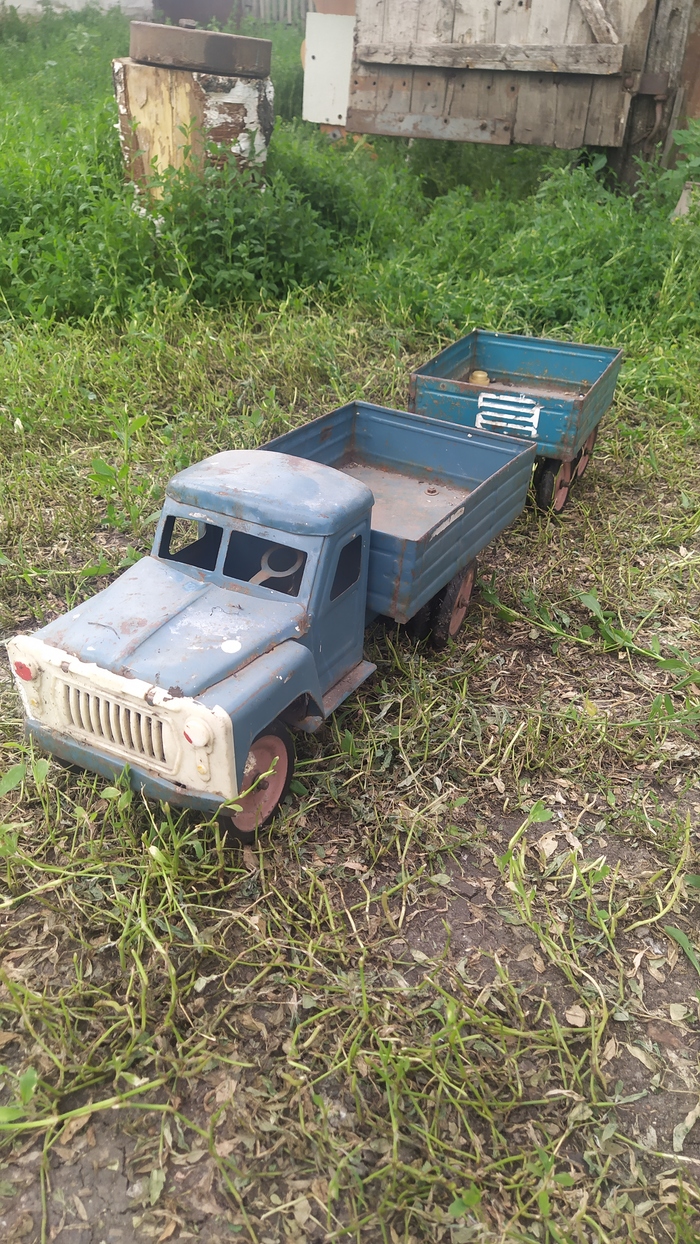

Разбирал на выходных мусор в сарае у родителей и нашел машинку которая в детстве досталась мне от старших, им от тех кто еще постарше и так хз сколько поколений.Когда поеду в следущий раз надо покрасить и восстановить колеса.Насчет модели споров много в основном говорят что ГАЗ-52.Если не врут игрушка из 80-х.Племянники играть отказываются,говорят слишком тяжелый для них.
