Простая митральная пила своими руками (на 12В/150 Ватт)
Всем привет, в этой инструкции мы рассмотрим, как своими руками сделать митральную пилу. Но помимо того, что режущий нож будет опускаться в вертикальном направлении, им еще можно управлять и в горизонтальном направлении за счет того, что моторчик установлен на слайдере. Благодаря такому решению значительно расширяется функциональность инструмента. Конструкция довольно проста, рама выполнена из дерева. Сборка самоделки тоже не требует каких-то особых навыков и инструментов.
В качестве силового устройства мы будем использовать двигатель 775 на 12В. Эти моторчики довольно мощные, а стоят относительно недорого, их мощность находится в пределах 150 Ватт. Такие двигатели общепринято использовать при изготовлении самодельных станков. Чтобы установить на мотор нужную насадку, в нашем случае это отрезной диск, вам понадобится специальный адаптер, после установки которого вы получите мини-болгарку. Так как мощность двигателя в сравнении с циркулярной пилой невысокая, такой самоделкой можно вполне безопасно пользоваться дома, если соблюдать технику безопасности, конечно же. Итак, приступаем к изготовлению.
Материалы и инструменты, которые использовал автор:
Список материалов:
— двигатель 775 ;
— кронштейн для 775-го;
— адаптер для моторчика («болгарка») ;
— два мебельных слайдера;
— крепежные уголки;
— саморезы;
— заглушка для ПВХ-трубы подходящего размера (под щиток);
— брусья и доски;
— дверная петля;
— диск 110/20 мм;
— клавишный включатель;
— провода;
— источник питания 12В.
Список инструментов:
— ножовка;
— дрель;
— шуруповерт;
— ножовка по металлу;
— заклепочный пистолет (не обязательно);
— паяльник.
Приступаем к изготовлению пилы:
Шаг первый. Подготовка составляющих

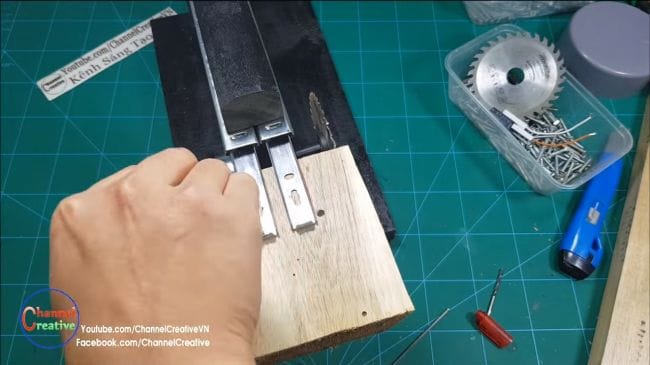

Сперва вам нужно отыскать два мебельных слайдера, если вы их не купили. Их можно найти бесплатно в старой мебели.
Также нужно подготовить детали для изготовления рамы, тут вам понадобится кусок доски в качестве основы, а также деревянные брусья. Автор красит заготовки в черный цвет, используя баллончик с краской.
Шаг седьмой. Изготавливаем и крепим щиток
Защитный щиток является очень важным элементом станка, так как он защищает работника от опилок, которые будут лететь в глаза. Лучше всего для изготовления щитка подойдет заглушка для ПВХ-труб размером 110. Из нее вырезаем ножовкой щиток и крепим уголки для крепления при помощи заклепок или винтиков.
В итоге прикручиваем щиток к станку, используя винты для дерева.
Источник
Как сделать миниатюрную циркулярную пилу
Всем доброго времени суток дорогие друзья! В сегодняшней статье я бы вам хотел рассказать об довольно интересной идее, а именно о том как сделать миниатюрную циркулярную пилу.
Название миниатюрная совсем не говорит о том что мощности будет мало. Пила будет строиться на базе электродвигателя 775 класса. Что устанавливается на дрели и шуруповерты. Мощности данной самоделки будет хватать на распил любой деревянной заготовки подходящего масштаба.
Данная самоделка наверняка пригодится вам при создании небольших деревянных самоделок и совсем немного облегчит вам жизнь. Она точно займет важное место на вашем рабочем месте.
Ну что, хватит длинных предисловий давайте перейдем к сборке самоделки.
И так, для данной самоделки понадобится:
— МДФ панель
— Пара подшипников подходящего размера
— Электродвигатель 775
— Моторама (крепление) для 775 электродвигателя
— Саморезы
— Вал подходящего диаметра (можно использовать корпус от простой шариковой ручки)
— Ось для главной пары
— Главная пара «спур» и «пиньён» (шестерни для ременного привода)
— Адаптер для диска циркулярной пилы
— Диск для циркулярной пилы подходящего размера
— Ремень
— Провода
— Выключатель.
Из инструментов также понадобится:
— Термоклей
— Паяльник
— Дрель и сверла
— Отвёртки
— Уголок
— Линейка
— Маркер.
Для начала из МДФ панели нам следует вырезать прямоугольник с размерами сторон 16×6 см, он будет служить основанием для крепления электродвигателя. После чего нам потребуется взять и установить два одинаковых подшипника на МДФ панель. Внутренний диаметр внутреннего кольца подшипника должен составлять 5-6 мм. Для надёжного крепления на МДФ панели подшипников, автор распечатал на 3Д принтере крепления. Чтобы закрепить крепления устанавливаем их на своё место (см. фото), маркером оставляем метки и тонким сверлом высверливаем сквозные отверстия. После того как высверлили отверстия, закрепим подшипники вместе с креплениями на саморезы к основанию.
Вот видео от автора с подробной сборкой и испытаниями данной самоделки:
Ну и всем спасибо за внимание и удачи в будущих проектах!
