Простая шлифовальная машинка своими руками.
Понадобилась мне как-то шлифовальная машинка, но у меня её не было и было решено сделать простенькую машинку своими руками. Я и сам не ожидал, что будет такой поразительный эффект, от работы данной самоделки.
Для этой поделки нам понадобится вентилятор, который можно взять от любого компьютера, но сразу хочу сказать, чем больше вентилятор, тем мощнее машинка получится.
Также нам понадобится немного фанеры, ручка от какой-нибудь мебели, я взял её от ящика выдвижного и круг от болгарки или шлифовальной машинки,
купить его можно в магазине, к которому просто насаживается шкурка или наждачка, он у меня диаметром 125мм.
Итак, начинаем делать, у меня вентилятор оказался размером 14 на 14 см, если у кого его нет, то можно заказать на али, вот ссылка.
Под размеры этого вентилятора вырезаем из фанеры такие же квадратные заготовки, их нам понадобится 2 штуки, чтобы впоследствии соединить их вместе болтами.
Вырезал я их аккуратно лобзиком. Края фанеры прошёлся наждачкой для придания нормального вида и убирания заусенцев.
Затем я взял коронку на 30 мм и просверлил в центре отверстие. Отверстие нужно сверлить только в одной из фанер.
А вот ко второй фанерной заготовки я прикрутил ручку, как показано на фото.
Затем берём наш вентилятор и приблизительно по центру одной из лопастей сверлим отверстия под болт М10 и прикручиваем его.
Он нам нужен для того, чтобы на крыльчатке вентилятора появился дисбаланс, этот дисбаланс и поможет нам шлифовать предметы.
Вместо выключателя я просто приклеил штекер для быстрого соединения с 12 вольтовым блоком питания.
Теперь собираем, то есть скручиваем наш вентилятор с заготовками из фанеры четырьмя болтами. Если болты длинные, то отрезаем излишки болгаркой.
В середину проделанного отверстия в фанере я налил термоклей и приклеил шлифовальный круг. С опытом работы могу сказать, что круг не отвалится.
Теперь нам осталось только насадить наждачную бумагу на круг и подать питание.
Машинка вас приятно удивит своей работой и вы не пожалеете о том, что потратили для её изготовления определённое время.
Источник
Сайт про изобретения своими руками
МозгоЧины
Сайт про изобретения своими руками
Самодельная мини шлиф машинка
Самодельная мини шлиф машинка
Собрать данное устройство решил для упрощения зачистки ножек радиодеталей и прочих поверхностей, которые нужно подготовить к спаиванию.
Вот собственно та деталь, которая натолкнула меня на эту идею:
Достать её можно из советского кассетного магнитофона.
Приклеиваем к ней мелкозернистый наждак:
Рабочая часть шлифмашинки готова, приступаем к созданию привода. Нам необходим любой двигатель с диаметром вала 1,5 мм, он идеально подойдёт к насадке.
И кнопка вот такого типа:
Отгибаем крепления кнопки для последующего закрепления на двигателе:
И припаиваем к электродвигателю в любом удобном для вас месте:
Один из выводов кнопки так же припаивается к корпусу.
Отгибаем одну ножку моторчика и замыкаем припоем на корпус:
Теперь нужно разобраться с питанием. Я использовал сетевой адаптер на 7 вольт:
Начинаем подсоединять адаптер моторчику. Один контакт адаптера припаиваем к свободной ножке выключателя, другой — к свободной ножке электродвигателя:
Для предотвращения переламывания проводов в местах спайки заливаем проводку термоклеем:
И закрываем сиё безобразие изолентой или термоусадкой:
Вот и всё! Машинка идеально подходит для зачистки мест спайки и другой мелкой работы. По такому же принципу можно сделать небольшую сверлилку, используя цанговый патрон. Если уже в наличии имеется сверлилка, то можно оставить насадку на родном валу и просто зажимать её в патрон.
Источник
Ручная мини шлифовально-полировальная машинка
Ручная мини шлифовально-полировальная машинка. С сменными насадками, от шлифовки до полировки.
Вам понравится быстрота, и удобство.
Я взял из разбитого шуруповерта движок на 18v. Двигатель подойдет любой от 6В и выше.И использовал его для шлифовки и полировки металлических поверхностей.
Движок очень мощный, поэтому можно запитывать питанием в 5В,от компьютерного блока питания, все равно потянет с большой мощностью.
И так.
Разбитый шуруповерт.
Горлышко от пластиковой бутылки.
Три пробки от пластиковых бутылок.
Клей.
Липучка от одежды.
Кусочек войлока.
Разбираем старый шуруповерт, вытаскиваем сам двигатель.
Подходим к нашим съемным насадкам.
В одной из крышечек, шилом делаем отверстие, подходящее под вал нашего двигателя. Крышечка должна залазить на вал очень плотно.
Срезаем с бутылки от воды саму резьбу. Наждачной бумагой подгоняем стык для резьбы пробки.
Закручиваем пробку на половину резьбы. При этом сначала промазываем полимерным клеем. Примерно через 10-12 часов, клей высыхает.
Насаживаем болванку на штырек двигателя,также все промазывая клеем.
Даем клею засохнуть.

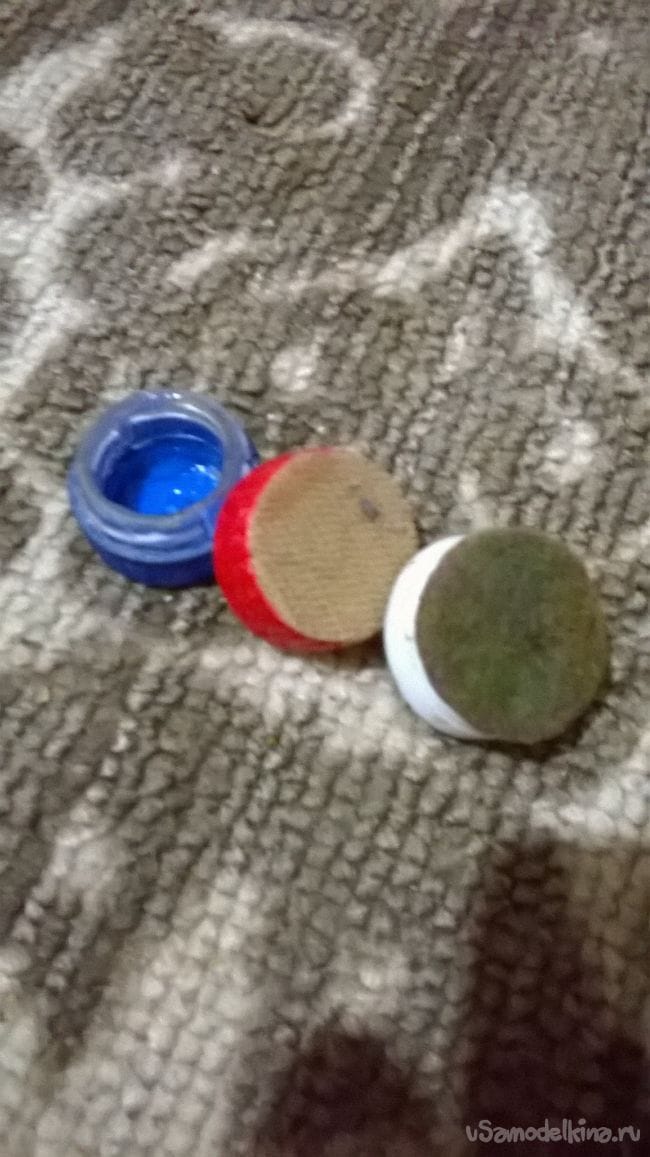

На одну крышку крепим липучку, на вторую войлок.
Теперь займемся съемными насадками.
Все плоскости крышек шлифуем, наждачной бумагой.

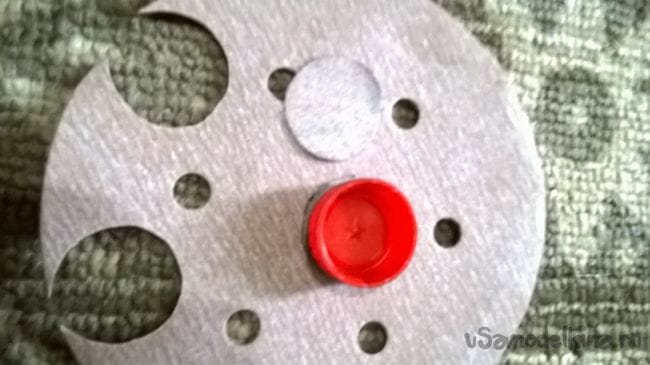

Вырезаем круги для насадок (войлок и липучка)
И приклеиваем друг к другу.
Наждачкой зачищаем, войлоком полируем.
Все в принципе готово.
В процессе я понял что мне не хватает площади шлифовки,поэтому я немного увеличил площадь поверхности.
Вместо 3 см. я добавил 5 см. плоскости.
Процесс тот же самый, просто вместо полторушек я взял бутылях на 5-6 литров (крышки и горлышко).
Для надежности я надел на вал двигателя подходящую шайбу.Затем наживил крышку на вал,и зафиксировал кембриком.
Залил все хорошим слоем термо клея.
Не забывайте про центровку.В этот раз у меня получилась более производимая машинка.
