Мини самострелы своими руками

Мощный мини арбалет

Чтобы лучше понять механизм изготовления арбалета, посмотрите видео «Как сделать мощный мини арбалет».

Как, вы еще не читали? Ну, это зря…

Большое спасибо тем, кто нажмет на социальные кнопочки!

Источник

Мини-арбалет для ребенка своими руками

Такой арбалет будет отличным подарком для ребенка. С помощью него можно организовать небольшой тир. Мощность арбалета не велика, поскольку в качестве тетивы тут используется резинка. Стреляет такой арбалет практически всем, чем угодно, автор как вариант использует небольшие стрелы, изготовленные из стержня шариковой ручки и наконечником в виде иголки от шприца. Собирается арбалет быстро и просто, для этого требуется минимум материалов.

Материалы и инструменты для самоделки:
— стальная полоска;
— планка из дерева;
— обычная деревянная прищепка;
— рукоять от лыжной палки;
— тонкая пружина или резинка;
— кусок стальной проволоки;
— курок от детского игрушечного пистолета;
— листовое железо либо элементы от механического конструктора.

Из инструментов понадобится: дрель, ножовка, плоскогубцы, крепежный инструмент и напильник.

Как собрать мини-арбалет:

Шаг первый. Плечи и ложе арбалета
Как сделаны и крепятся плечи и ложе арбалета, можно увидеть на фото. Ложе собирается очень просто, для этого понадобится три доски. Они соединяются между собой обычными гвоздями.

Что касается плечевого механизма арбалета, то он изготавливаются из куска стальной полоски. Плечи не должны гнуться, поскольку в качестве тетивы используется резинка или пружинка. Чтобы прикрепить плечи к ложе, применяются шурупы.

Шаг второй. Спусковой механизм устройства
Спусковой механизм для арбалета сделать тоже очень просто. Для этих целей понадобится обычная деревянная прищепка. От нее нужно отрезать одну хватающую часть. Как именно, можно увидеть на фото.

Вот и все, арбалет готов, он достаточно безопасен, поскольку имеет маленькую мощность, чтобы причинить серьезные травмы. Для большей безопасности можно не использовать стрелы с острым наконечником. Еще одним плюсом является то, что арбалет легко заряжается, то есть натянуть тетиву и выстрелить для ребенка не составит труда.

Ниже на видео можно посмотреть, как работает самый мощный в мире арбалет. Был проведен эксперимент, сможет ли арбалет пробить броню.

Источник

Простой арбалет из дерева и ПВХ-труб

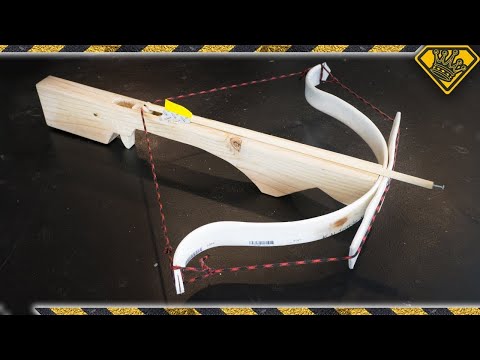

Если вы хотите сделать для своего ребенка интересное учебное стрелковое оружие, наилучшим вариантом будет арбалет . К тому же, пострелять из такого орудия будет интересно и самому. Делается все довольно просто, тут можно вполне обойтись ручными инструментами. Арбалет получился довольно мощным, как для учебной стрельбы. Тут используется двойные плечи, что увеличивает жесткость лука и позволяет метать с высокой скоростью стрелы из дерева. В качестве наконечника для стрел автор использует саморезы, но вы можете проявить фантазию и придумать чего поинтереснее.

Лук автор изготовил из ПВХ-труб, этот материал отлично пружинит и его легко достать, трубы есть во многих сантехнических магазинах. Ложе, приклад, спусковое устройство, все делается из дерева. При некоторой модернизации с помощью этого арбалета можно запросто охотиться, но это все между нами. Итак, рассмотрим более подробно, как же сделать такой арбалет своими руками.

Материалы и инструменты, которые использовал автор:

Список материалов:
— брус;
— ПВХ-труба;
— два самореза;
— крепкая веревка;
— деревянные стержни для стрел;
— клейкая лента (для оперения).

Список инструментов:
— ножовка или маятниковая пила;
— лобзик;
— ленточная шлифовальная машина;
— дрель;
— маркер;
— рулетка;
— шуруповерт;
— строительный фен;
— тиски;
— масло для обработки дерева;
— краска для покраски лука (по желанию).

Процесс изготовления арбалета:

Шаг первый. Вырезаем заготовки
Первым делом разрежем деревянный брус, он будет использоваться для изготовления основы арбалета . Еще нам понадобиться разрезать трубу. У вас должно получиться две части, длинная и короткая. Размеры смотрите на фото.

Шаг второй. Изготавливаем ложе
Ложе делаем из деревянного бруса. Первым делом сделаем необходимую разметку с помощью маркера. Ну а далее вырезаем лишние части, используя лобзик, отлично с этой задачей справится электролобзик.

Чтобы получить плавные формы, автор дорабатывает изделие на ленточной шлифовальной машине. С этой задачей вполне можно справиться и вручную, используя нож, а затем крупную наждачную бумагу.

Шаг десятый. Завершающие штрихи
В завершении нанесите на древесину масло, покрасьте или покройте ее лаком. Так дерево не будет пачкаться и впитывать влагу, что негативно на него действует. Что касается частей из ПВХ, то их тоже можно покрасить, к примеру, с помощью баллончика. Теперь далеко не каждый отличит ваш арбалет от покупного, да и стреляет от ничем не хуже.

Вот и все, самоделка готова. Используйте подобные вещи только в благих и учебных целях. Лучше всего для испытаний брать его с собой в лес, где нет людей и животных. Надеюсь, проект вам понравился. Удачи и вдохновений при изготовлении своего собственного арбалета! Не забывайте делиться своими наработками с нами!
