КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА
Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана — это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).
Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.
Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.
Далее приступаем к внутренностям. В качестве основы крыльчатки была использована шестерня с самого двигателя. Ее приклеил на основание, вырезанное из коробки «tic tac».
В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.
Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».
Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.
А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В – 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.
Испытание выдержал нормально. Как долго он прослужит — это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.
Видеоролик
Отдельно по поводу шума. На суше его довольно таки хорошо слышно. Под водой при 3 В в полной тишине совсем немного различим шум насоса. За журчащей водой его совсем не слышно. Так что можно сделать вывод, что для фонтана, да и для других похожих конструкций, он вполне подходит. С вами был SssaHeKkk.
Форум по обсуждению материала КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА
Справочная информация по микросхеме 555 — характеристики, схема подключения, распиновка и аналоги таймера.
Что означают термины переключатель, тумблер и кнопка — в чём главные различия и особенности применения каждого из них.
Как правильно выбрать резистор для LED, а также способы питания светодиодов.
Источник
Мини насос своими руками
Всем привет!
Сегодня я расскажу и покажу вам, как сделать мини насос своими руками!
Для начала нам понадобятся:
1.Мотор
2.Крышка из под бутылки
3.Трубочка от сока
4.Кусочек жестянки
5.DVD диск
6.Клей
Вот что у нас получилось, я надеюсь вам понравилась эта идея.
Кстати пару слов о моторе: мотор должен быть мощный и ток подаваемый на него соответствующий. Вот в общем-то и всё!
Спасибо за внимание!
Источник
Мини-помпа с высоким давлением на моторчике 775
Материалы и инструменты, которые использовал автор:
Список материалов:
— мотор 775;
— кусок тонкой стали для крыльчатки;
— кусок резины от колесной камеры;
— заглушка для трубы 40 мм;
— две заглушки для трубы 90 мм;
— кусок трубы 90 мм;
— кусок шланга;
— пластиковые стяжки;
— медицинская капельница;
— пластиковый штуцер.
Процесс изготовления самоделки:
Шаг первый. Установка мотора и изготовление крыльчатки
Моторчик нужно прикрутить к заглушке 40 мм, просверлив необходимые отверстия. Это одновременно будет и корпус помпы, внутри будет образовываться высокое давление.

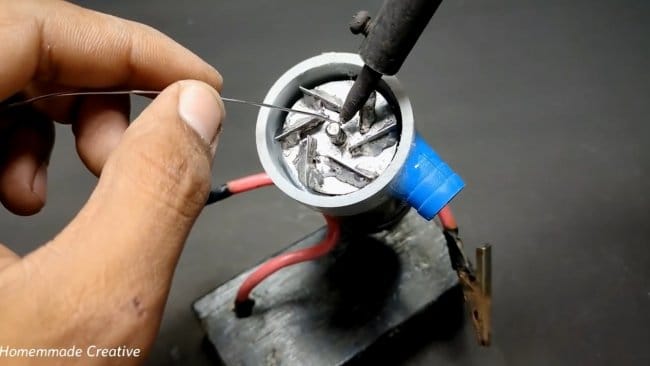

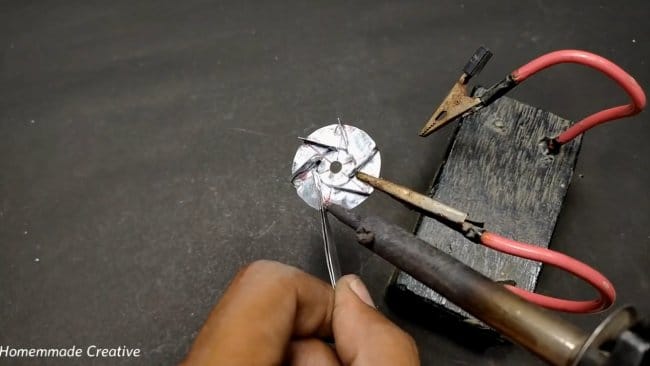

Что касается крыльчатки, ее можно сделать даже из консервной банки, понадобится тонкая сталь. Вырезаем круг и припаиваем к нему лопасти. В дальнейшем крыльчатка припаивается к валу мотора.
Также автор в корпусе просверлил отверстие и вклеил пластиковый штуцер, к нему и будет подключаться штуцер. Когда все будет готово, можно припаять крыльчатку на свое место. В завершении, чтобы сталь не ржавела, красим крыльчатку из баллончика, так она прослужит куда дольше.
Шаг третий. Система охлаждения

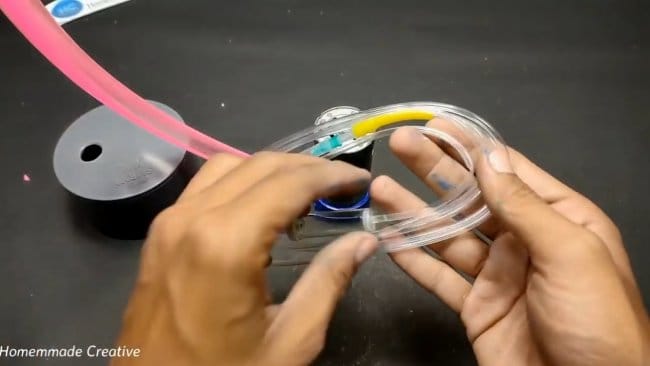

При длительной работе под нагрузкой, моторчик будет нагреваться, особенно учитывая, что он будет находиться в герметичном корпусе. Для решения вопроса понадобится медицинская капельница, берем шланг и спиралью наматываем на моторчик. Один конец шланга подключаем к исходящему штуцеру помпы, а другой выводим наружу. Вода будет засасываться насосом, прогоняться насосом, отводя тепло, и затем снова будет выходить наружу.
Шаг четвертый. Финальная сборка
В завершении ставим помпу во внешний корпус, который будет защищать мотор от воды. Тут понадобится две заглушки для труб и кусок трубы. Сверлим отверстия под кабель, отверстие под исходящий шланг, входное отверстие, а также выходное отверстие системы охлаждения.
Все нужно собирать герметично на хорошем клею или герметике, попадание воды в камеру с мотором недопустимо.
Шаг пятый. Испытания

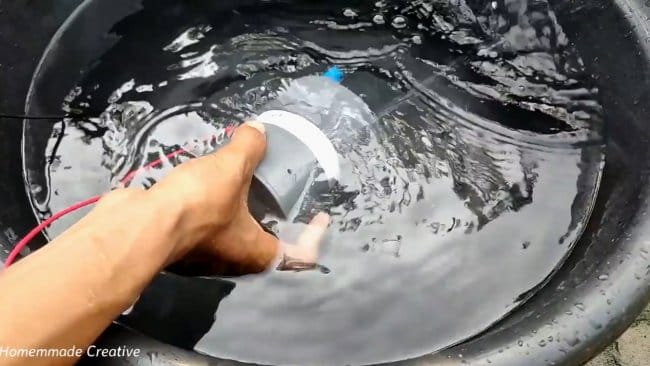

Автор питает помпу от аккумулятора на 12В, хотя такие моторчики способны работать от напряжения до 24В. Напор получается отличный, если сжать шланг на конце, струя бьет далеко, что говорит о высоком давлении.
Также автор довольно успешно поднимает воду в свой летний душ.
Источник
Как из моторчика и шприца сделать простую водяную помпу
Маленькая помпа может понадобиться при строительстве небольшого декоративного фонтанчика, для перекачки воды при уборке нано аквариума и для других подобных целей. Найти ее в обычном магазине сложно, а при заказе через интернет приходится платить за доставку больше, чем стоит сам насос. При наличии небольшого электромотора, ее можно сделать своими руками буквально за 20 минут.
Материалы:
- электромоторчик;
- блок питания;
- шприц 10 куб.;
- суперклей.
Процесс изготовления помпы
Из штока шприца необходимо снять резиновый уплотнитель. Затем нужно срезать переднюю стенку поршня, и отступив 5 мм вверх обрезать шток.
Используя острый нож, требуется вырезать центр крестовины, образуемой при пересечении крыльев штока. Срезается буквально треть пластика.
Затем поршень просверливается по центру тонким сверлом, равным по диаметру валу моторчика.
Этим же сверлом просверливается ранее срезанная передняя стенка поршня и снятый резиновый уплотнитель. После этого полученная пластиковая шайба вставляется в резинку.
Сделанная из поршня и уплотнителя деталь устанавливается на вал мотора пластиком вперед. После них надеваются лопасти из штока. Последние фиксируются суперклеем на валу.
От цилиндра шприца нужно отрезать переднюю часть с носиком. Рез делается на отметки 4 куб.
В дальнейшем после примерки его может потребоваться укоротить, но лучше изначально срезать с запасом для маневра. Затем сбоку цилиндра просверливается отверстие диаметром 3-4 м немного выше носика.
Двигатель с лопастями и уплотнителем вставляется в подготовленный цилиндр. Его нужно расположить так, чтобы лопасти оказались напротив бокового отверстия. Если они не достают, то цилиндр нужно укоротить.
На боковое отверстие приклеивается трубка. Ее можно сделать из защитного колпачка от иголки шприца. Колпачок срезается под углом, чтобы после приклеивания форма помпы напоминала улитку.
Далее нужно запитать моторчик. Можно использовать батарейки или подобрать для него подходящий блок питания.
Для прокачки в воду погружается только пластиковая часть помпы из шприца. Двигатель при этом должен располагаться на поверхности. В дальнейшем под мотор можно подыскать водонепроницаемый корпус и залить его силиконом.
В качестве такого корпуса подойдет колпачок от дезодоранта. Если помпа будет использоваться для перекачки воды по трубке, то ее лучше закрепить на плавающем основании, чтобы в воде находилась только улитка.
Смотрите видео
