Мини муфельная печь своими руками

Маленькая муфельная печь из доступных материалов

Всем привет, в этой инструкции мы рассмотрим, как сделать простую миниатюрную муфельную печь из подручных материалов. В ней можно плавить алюминий, а также закалять или отпускать сталь, скажем, для изготовления ножа. Автор использует печь для разогревания автомобильных свечей зажигания. Из полученной керамики получается изготовить отличные сопла для пескоструйного аппарата.

Несмотря на маленькие размеры, печь получилась довольно мощной, тут используется нагревательный элемент в 3 кВт, который разогревает печь до 900 градусов Цельсия. Если проект вас заинтересовал, предлагаю изучить его более детально.

Материалы и инструменты, которые использовал автор:

Список материалов:
— две банки из под краски или консервов подходящих размеров;
— спираль на 3 кВт от электроплитки;
— алебастр (строительный гипс);
— два болта с гайками (для контактов);
— стальная проволока (для ножек);
— провода;
— жаростойкая краска;

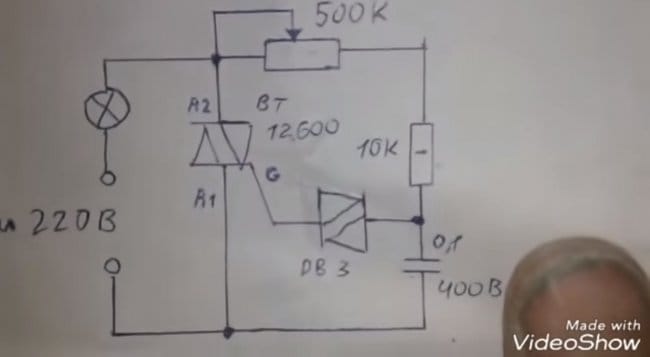

— радиодетали для изготовления регулятора мощности;
— распределительная коробка или другой корпус для регулятора мощности.

Список инструментов:
— ножовка по металлу;
— точильный станок;
— емкость для размешивания гипса;
— паяльник;
— тиски;
— плоскогубцы.

Процесс изготовления печи:

Шаг первый. Отливаем внутреннюю часть
Печь изготавливается постепенно, сперва отливается внутренняя часть, а потом наружная. Для изготовления этих частей нам понадобятся две банки из под краски или подобные. Одна банка будет меньшего размера, а другая большего.

Для начала отливаем из гипса внутреннюю часть печи. Для этого берем жестяную банку меньшего размера и устанавливаем в нее кусок ПВХ-трубы. Трубу оборачиваем скотчем, чтобы ее было потом легче вытащить из застывшего гипса.

После установки трубы заливаем гипс в банку и ждем, когда он высохнет. Ну а далее нужно снять банку, для этого ее можно легко разрезать болгаркой или другим инструментом. А вот вытащить внутреннюю трубу может оказаться сложнее, автору пришлось ее разрезать вдоль изнутри ножовкой по металлу. У автора труба держалась настолько прочно, что он даже случайно отломал кусок гипса, но это не повлияло на конструкцию печи.

Шаг второй. Спираль
В изготовленной ранее детали по кругу нужно проточить канавку, сюда мы будем укладывать спираль. Сперва все размечаем, а потом проходимся напильником или другим доступным инструментом.

Шаг третий. Отливаем наружную часть печи
Берем банку большего диаметра и отливаем из гипса дно. Затем сверлим отверстия под контакты, в качестве которых будут выступать два винта с гайками. Металл вокруг отверстий срезаем, чтобы не происходило короткого замыкания.

Устанавливаем контакты и центральную часть со спиралью в банку и заливаем гипсом. Оставляем все это дело сохнуть. Вместо гипса можно использовать специальные жаростойкие составы.

Шаг пятый. Завершающие штрихи
В завершении делаем для печи ножки, для этого можно использовать стальную проволочку. Автор спаял ножки, а закрепил их путем сверления в корпусе небольшой глубины отверстий. Получилось все аккуратно и красиво.

Сделайте также для печи пробку, ее можно отлить из гипса. В итоге красим корпус жаростойкой краской, чтобы все выглядело отлично.

Шаг шестой. Испытания
Запускаем печь, сначала устанавливаем невысокую температуру, чтобы печь прогревалась плавно. Первое время с нее может идти пар или даже дым, это нормально, все, что должно сгореть, то сгорит, далее печь будет работать нормально. Ну а потом постепенно выводим печь на полную мощность, уже спустя 30 минут все внутри светится красным цветом.

Отправляем внутрь свечу и раскаляем, у автора она разгорелась до красного свечения, и вылез центральный шток. Теперь, зажав свечу в тиски, можно плоскогубцами вытащить центральный шток.

На этом все, проект окончен, печь себя неплохо показала, надеюсь, вам самоделка понравилась, и вы найдете для нее применение. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками.

Источник

Простая мощная муфельная печь

В этой инструкции мы разберем, как своими руками сделать простую муфельную печь для плавки металлов. За 3 часа печь способна разогреваться до температуры около 800°C и это не предел. В ней легко можно плавить алюминий. Собирается печь довольно легко, все материалы можно достать и стоят они недорого. В качестве изолятора используется печной кирпич и стекловата, а корпусом выступает кастрюля из нержавеющей стали. Для контроля температуры печь оборудована специальной электроникой, которую автор заказал из Китая, стоит она недорого. Рассмотрим более подробно, как такая печь работает и как ее собрать!

Материалы и инструменты, которые использовал автор:

Список материалов:
— печной кирпич (шамотный);
— стекловата (или другой изолятор);
— кастрюля из нержавеющей стали (подходящих размеров);
— нагревательный элемент – проволока х23ю5т длиной 18 метров и сечением 1 мм;
— контроллер температуры REX C-100 ;
— реле FOTEK SSR-40 DA ;
— термопара для высоких температур ;
— корпус блока питания от компьютера.

Список инструментов:
— болгарка с диском по бетону;
— чертежные принадлежности и бумага;
— зажимы;
— токарный станок;
— дрель.

Процесс изготовления печи:

Шаг первый. Работаем с кирпичом
Для начала нам нужно особым образом обрезать кирпич, чтобы выложить из него печь. Автор соорудил для таких целей специальную станину для болгарки. Кирпич используется шамотный, такой продается во многих строительных магазинах. Режется кирпич очень просто при помощи болгарки и диска по бетону. Всего автор использовал для своего проекта 6 кирпичей.

Шаг третий. Сборка печи
В качестве корпуса для печи используется кастрюля из нержавеющей стали. Плюс в этом таков, что нержавейка не боится сильного нагревания. Между кирпичом и кастрюлей есть зазор в 3 см, сюда укладывается изолятор в виде минеральной ваты. Конечно, такой изолятор слабоват и печь имеет повышенную теплопотерю. В будущем автор хочет изменить конструкцию, эта была сделана в качестве эксперимента.

Не забываем также установить кирпичи на дно печи и установить изолятор. В стенках кастрюли сверлим отверстия и выводим концы спирали для подключения ее к источнику питания.

Вот и все, печь можно тестировать, автор решил в качестве эксперимента расплавить алюминий. В качестве тигля была использована эмалированная кружка с отрезанной ручкой. Печь без труда справилась с такой задачей.

Конечно, для более эффективной работы нужно будет еще улучшить изоляцию и изготовить крышку для печи. В целом, самоделка получилась удачной, надеюсь, вам проект понравился. Удачи и творческих вдохновений, если решите повторить. Не забывайте делиться своими самоделками с нами!

Источник

Муфельная печь для обжига керамики своими руками

Сам термин «муфельная печь» для большинства людей ни о чем не говорит. Нет, это не очередная разновидность отопительных приборов, позволяющих сэкономить на топливе. Это прибор, предназначенный для обжига керамических изделий, выплавки металлов, купелирования, создания монокристаллов и т.д. В медицине используются для обеззараживания инструментов.

Фото 1 Муфельная печь для обжига

Несмотря на компактные размеры, бытовой агрегат обойдется в 35-48 тысяч рублей, что довольно дорого для изготовления hand-made и керамики. Поэтому многие и занимаются поисками, как сделать муфельную печь своими руками. Предлагаем вооружиться рядом инструментов, вспомнить школьный курс физики по термодинамике и приступить к изготовлению.

Разновидности муфельных печей

По конструктивным особенностям устройства подразделяются на:

• трубчатые или цилиндрические;
• горизонтальные или вертикальные.

По виду термообрабатывающего состава:

• воздушные;
• вакуумные;
• на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

За счет простых материалов печь можно изготовить в любой удобной форме, в том числе и такой, которая идеально подойдет к интерьеру помещения.

Фото 2 Схема промышленной муфельной печи

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

• углошлифовальная машина (болгарка) и 1-2 круга;
• электро-дуговая сварка и электроды;
• слесарный инструмент, в том числе кусачки;
• 2-миллиметровая нихромовая проволока.

• 2,5 мм стальной лист или корпус б/у духовки;
• уголок;
• арматура;
• базальтовая вата;
• огнеупорный шамотный кирпич;
• огнеупорный раствор;
• герметик силиконовый.

Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Фото 3 Старая духовка в виде корпуса муфельной печи

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Изготовление корпуса из листов, хотя и чуть более сложное, но позволяет сделать ту конструкцию, которая подходит по размерам под конкретное помещение.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр – 1,5-2 мм.

Нихром на стандартной спирали выдерживает 1100 градусов, но необходимо исключить попадание воздуха, иначе он сгорит. Лучше всего в муфельную печь подойдет фехраль — его рабочая температура 1300 градусов, да и с воздухом он «дружит».

Фото 4 Нагревательный элемент

Любая электрическая муфельная печь, даже самая маленькая, изготовленная своими руками, при разогреве до 1000 градусов затрачивает около 4 кВт. Перед использованием проверьте всю проводку и установите автомат-стабилизатор на 25 А.

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

Фото 5 Огнестойкий клей Терракот

На некоторых форумах по изготовлению муфельных печей рекомендуют использовать для кладки асбест. Это действительно огнестойкий материал, но уже при температуре 650 градусов+ он начинает выделять канцерогены.

Изготовление самодельной муфельной печи

Первый пункт можно пропустить тем, кто в качестве корпуса использует старую духовку.

Как сделать корпус

Вырезаете из листа прямоугольник нужного размера, загибается в цилиндр и заваривается шов. Далее из этого же листа вырезаете круг соответствующего диаметра и привариваете его к цилиндру. У вас получается подобие металлической бочки, стороны и дно которой стоит усилить арматурой и уголками.

Объем бочки рассчитывается таким образом, чтобы достаточно места было и для изоляции (ваты и кирпичей) и для обжигаемых материалов.

Фото 6 Корпус печи из бочки

Корпус может быть и прямоугольным – форма никак не влияет на качество печи и эффективность разогрева. На видео вы посмотрите, как сделать прямоугольную муфельную печь своими руками из аналогичных материалов.

Видео 1 Муфельная печь своими руками с описанием

Термоизоляция печи

1. По периметру конструкции выкладывается базальтовая (каменная) вата.

Фото 7 Высокотемпературные маты

Почему именно такая разновидность минеральной ваты выбрана? По нескольким причинам:

• негорючесть – ее используют даже в качестве преграды открытому огню. Вата выдерживает температуру до 1114 градусов, после которой начинает оплавляться, но не гореть;
• природные составляющие – базальт, из которого изготовлена вата, абсолютно натуральный материал, поэтому даже при нагревании не выделяет никаких вредные веществ, в отличие, например, от ваты, изготовленной из шлаков;
• минимальная теплопроводность, которая составляет всего 0,032-0,048 Вт/м/К, что даже меньше чем у пенополистирола.

К корпусу вата крепится специальными керамическими пуговицами

Фото 8 Крепим вату к корпусу печи

1. Далее следует термоизоляция шамотным кирпичом. Требуется именно такой материал, поскольку он на 75% состоит из огнеупорной глины и не лопнет в процессе эксплуатации печи.

Берете 7 кирпичей, нумеруете их для удобства, составляете в подобие трубы. Далее обрезаете торцы болгаркой так, что труба получилась максимально круглой.

Фото 9 Разметка огнеупора муфельной печи

Когда кирпичи нарезаны и собраны, стягиваете их проволокой и проверяете, насколько симметричной получилась конструкция.

1. Делаете 6 мм спираль из нихромовой проволоки, для чего накручиваете ее на любой, подходящий по диаметру круглый предмет, можно даже использовать карандаш.

Имейте в виду, что эксплуатация печи возможна только при условии непрерывного контроля температуры. Иначе это просто дорогая, но очень опасная игрушка. Единственный реальный вариант датчика таких высоких температур (более 1000 градусов) – термопара. Платину для этого не надо искать, вполне подойдет такой вариант:

• железо-константан, 53 мВ/град, термо ЭДС;
• никель-железо, 34 мВ/град., термо ЭДС.

Фото 10 Прокладка нагревательной спирали

1. Раскручиваете кирпичи и нарезаете на внутренней стороне под небольшим углом болгаркой борозды под спираль. Ровность их проверяете уровнем и располагаете так, чтобы витки шли от самого дна до верха. Категорически запрещено допускать соприкосновения витков – будет замыкание цепи. После нарезки борозд вставляете спираль и собираете всю конструкцию снова.

Фото 11 МП сделана своими руками

1. Выводите концы спирали и подключаете их к автомату 25 А.
2. Теперь берете подготовленный ранее стальной цилиндр, на дно его кладете шамотные кирпичи, нарезанные так, чтобы полностью закрыть все днище, заливаете их огнеупорным клеем. Далее помещаете собранную термоконструкцию и также заливаете пространство между бочкой и конструкцией огнеупорным составом.

Фото 12 Готовая конструкция помещается в стальной корпус

Включать можно только тогда, когда полностью высохнет вся конструкция. Через 3-5 дней после изготовления включите прибор на полную мощность, но не закрывайте крышкой – если где-то начинается испарение, отключите и оставьте еще на сутки.

Изготовление крышки

• Вырезаете из стали круг, идентичный по диаметру уже полностью собранной конструкции.
• Сверху на клей «садите» шамотный кирпич – он обеспечит достаточную герметизацию.

• Привариваете по бокам ручки, чтобы было удобно поднимать и снимать крышку, и щеколда для закрывания.

• По краю покрываете огнеупорным силиконом, перед этим обязательно обезжиривается поверхность (подойдет даже «Уайт-Спирит»).

Напомним, когда печь работает, она должна быть закрыта. Излишнее попадание воздуха внутрь приведет к быстрому износу нихрома.

Самая простая муфельная печь для керамики

Для изготовления такого простейшего прибора понадобится только обычная электрическая плитка, глиняный горшок и кусок шамотного кирпича.

• Ставите на печку кусок кирпича так, чтобы обжигаемая керамика не касалась спирали на плитке и закрываете ее горшком. Мощность регулируете терморегулятором.
• Теперь наблюдаете за горшком – как только сквозь его стенки начинает словно просвечиваться красный свет, засекаете время на обжиг. Как правило, это 10-12 часов.

Муфельная печь из горшка

Техника безопасности

1. Работать с печкой можно только при условии, что есть заземление.
2. Запрещено приступать к работе, если есть сколы или трещины на корпусе.
3. Запрещено прикасаться к прибору во время работы.
4. Категорически запрещено трогать работающую спираль.
5. Во время работы за печью необходим постоянный присмотр.

Несмотря на относительную простоту изготовления, среди домашних мастеров такой прибор не сильно распространен. «Виной» этому высокие расходы на электричество. Кто-то считает, что можно сделать муфельную печь и на дровах – ну если получится найти полено, у которого теплотворная способность 14000 ккал/кг, тогда да, получится. Хотя все же лучше в качестве таких «дров» использовать кузнечный горн – именно в таких условиях и была изобретена первая в истории подобная печь.

Если у вас еще остались вопросы, как сделать муфельную печь своими руками, посмотрите видео инструкцию.

Источник
