Дисковые, или роторные, тормоза широко используются на многих моделях горных велосипедов. Роторная тормозная система обладает высокой эффективностью торможения и модуляцией, и это позволяет использовать ее в жестких условиях передвижения на высоких скоростях. Чтобы установить дисковые тормоза, можно воспользоваться услугами веломастерской или с удовольствием сделать это самостоятельно.
С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:
когда нужно починить отдельную деталь или поменять ее в системе;
заменить комплект на новый;
установить на велосипед без дисковых тормозов.
По устройству дисковый тормоз имеет аналогию с v-brake:
рычаг;
привод системы;
корпус тормоза – калипер;
колодки;
поверхность торможения – диск.
По виду привода велосипедные дисковые тормоза разделены на два типа – механика и гидравлика. На первых используют металлический трос в оплетке (как у V-brake), на вторых – гидролинию с жидкостью и силовыми цилиндрами.
Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.
Диски с нуля на «ви-брейковые» велосипеды
Велосипедов, на которые можно поставить и ви-брейки и диски, не так много, отсутствие универсальности – существенный недостаток роторов. Поэтому перейти с ободных тормозов на дисковые не так просто, ведь понадобится вносить изменения в конструкцию байка.
Переделка тормозной системы касается колеса. Его втулка должны быть «заточена» под диск, то есть иметь специальные посадочные места под него. На байках с v-brake это обычно не предусмотрено. Здесь можно пойти двумя путями: поставить новое колесо с втулкой под ротор или поменять только втулку. Первый способ проще:
можно сразу приступать к установке диска;
нет риска собрать колесо неправильно (самостоятельная переборка);
не придется дополнительно тратиться на установку новой втулки в мастерской.
При этом новое колесо под диск будет стоить денег, по цене особых различий не будет. Зато по времени покупка сразу собранного колеса – более выгодный вариант.
Качественный дисковый тормозной комплект стоит недешево. Для первой пробы не нужно затеваться с двумя дисками – достаточно сменить систему на передней части. Возможно, диски не оправдают желаний или на практике окажутся не лучше V-brake, так что лучше поэкспериментировать с одним колесом.
На пальцах процедура установки дискового тормоза выглядит так:
Поставить калипер на раму через адаптеры.
Прикрутить на руль тормозную ручку.
Соединить приводной рычаг с калипером через привод (трос или гидролиния) и выровнять его положение.
Закрепить ротор на втулку колеса.
Поставить колесо.
Важным моментом является регулировка дисковых тормозов. Неправильно или вовсе не настроенный тормоз будет неэффективно работать и мешать передвижению.
Раз диски разделяются на механические и гидравлические, стоит подробнее остановиться на установке и тех и других.
Как поставить дисковые тормоза с механическим приводом
Механика взамен ободных тормозов – лучшее решение, особенно для бюджетного велосипеда. Ее и поставить просто, и запчасти по сравнению с гидравликой выйдут дешевле. Переход также оправдан искривлением поверхности обода – ви-брейки плохо тормозят при таких условиях и часто расстраиваются. Конечно, кривая поверхность, даже при отсутствии «восьмерок» – это не очень хорошо. Но если втулка позволяет крепить диск, а само колесо за несколько лет хорошо зарекомендовало себя, почему бы не попробовать?
Замена старого изношенного тормоза также не вызовет трудностей: все перед глазами, главное, купить то же самое и установить в нужной последовательности.
Для работы понадобятся:
рычаг, калипер с колодками и переходником (в комплект должны входит болты);
ротор, болты и шайбы для закрепления на втулку;
трос;
кусачки для укорочения троса;
шестигранник (для калипера и тормозного рычага);
хомутики (фиксация троса на раме для заднего тормоза).
Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.
В принципе, это можно сделать, главное условие – винты должны полностью входить в отверстия крепления, иначе диск не будет держаться.
Установка механических тормозов: 1. Перевернуть байк и демонтировать колесо.
2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).
3. Разжать тормоза V-brake и демонтировать их с велосипеда.
4. Прикрутить ротор к втулке колеса на 6 крепежных винтов. Затянуть до упора, равномерно распределить усилия помогут шайбы под болтами.
5. Установить (или настроить) ручку тормоза. С помощью шестигранника зафиксировать положение рычага и приводного троса.
6. Поставить калипер на раму через адаптер. На первом этапе закреплять до упора не нужно, так как придется выставлять его положение под поверхность ротора.
7. Протянуть трос на калипер.
8. Поставить колесо на эксцентрик или гайки.
Последний этап правильного монтажа – регулировка калипера относительно поверхности диска. Необходимо выставить положение колодок – оно будет в несколько раз меньше, чем у ободных, и в среднем – 0.3 – 0.4 мм.
На величину зазора между поверхностью и колодками влияет натяжение троса. Его настройка проводится шестигранником со стороны прижимного механизма. Лишнюю длину троса убираем кусачками. Когда колодки выставлены в правильное положение, а тормоза срабатывают на половину сжатия рычага, полностью зафиксировать калипер на болтах.
Итак, после установки и тщательной настройки выкатываем велосипед и проверяем работу системы в реальных условиях.
Установка гидравлической системы
Гидравлика в сравнении с механикой имеет ряд преимущество:
отсутствие «промежуточных потерь усилия» — давление жидкости одинаково, что в гидролинии, что на выходе из нее на цилиндры;
лучше тормозят и модулируют;
регулируются один раз и надолго (за исключением однопоршневых моделей, например, Hayes Sole), благодаря чему не сбиваются и не свистят после случайного падения велосипеда.
Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.
Итак, перед установкой необходимо заправить систему жидкостью. В Shimano используется специальное масло на минеральной основе, для других моделей дисковых тормозов – жидкости стандарта DOT.
Для удаления воздуха используется прокачка гидролинии – проталкивание жидкости под давлением. Чтобы система не завоздушивалась при эксплуатации, необходимо герметичное крепление гидролинии к рабочему и силовому цилиндру – именно здесь появление пузырьков наиболее вероятно, за исключением разрыва самого шланга.
Для работы по установке гидравлического дискового тормоза на велосипед понадобятся те же инструменты, что и с механикой, а последовательность работ аналогична:
Снять колесо с велосипеда и установить на его втулку тормозной диск.
Установить тормозной рычаг и подключить к нему гидролинию.
Поставить калипер с адаптером на раму. Как и в случае с механикой, не нужно фиксировать его до упора.
Прикрутить колесо с ротором.
Выпрямить гидролинию, используя хомутики. На велосипеде, где гидравлика предусмотрена производителем, есть специальные направляющие ячейки.
Подключить гидролинию и проверить ее работоспособность плавными нажатиями ручки – колодки должны одинаково сжать диск.
Прижим колодок к диску ставит калипер на рабочее положение, после чего крепежные болты затянуть до упора.
Если колодки трутся с диском или подходят к нему неравномерно, понажимать на ручку 10 – 20 раз, зажав калипер вручную.
Неправильное положение калипера на гидравлике – основная причина, почему тормоз срабатывает плохо. По необходимости нужно открутить деталь и повторить ее установку.
Заключение
Поставить диски на велосипед вполне реально своими руками. Процедура не отличается сложностью, к тому же тормоза обычно сразу принимают рабочее положение. Установленная система требует обязательной обкатки, чтобы выявить недостатки и сразу же устранить их.
Источник
Самодельные тормоза велосипеда
Как сделать велосипед своими руками
Подтолкнуть сделать это могут разные обстоятельства, например, отсутствие в продаже подходящей комплектации, а может быть желание сотворить что-нибудь оригинальное, и удивить окружающих, сделать из велосипеда арт-объект.
Приступая к работе, необходимо знать, для каких целей вам нужен велосипед, в каком режиме вы планируете его использовать. Не все детали можно изготовить в условиях домашней или гаражной мастерской, поэтому потратиться придется весьма изрядно. Также очень важно досконально представлять себе устройство всех узлов будущего железного коня.
Выбор рамы
Рама – это фундамент велосипеда. Выбор рамы накладывает весомый отпечаток на дальнейшее конструирование велосипеда, поэтому здесь нужно учесть как можно больше мелочей.
Раму можно купить или сделать руками самостоятельно. В первом случае вам придется определиться с формой рамы и материалом изготовления. Это может быть стальная рама, алюминиевая, титановая или из углепластика. Из материалов подойдут различные профили, трубы, пластины.
Гораздо сложнее, но и намного интереснее сделать раму самому. Для этого необходимо проработать эскиз. Он должен отражать все неотъемлемые узлы рамы: рулевую трубу (стакан), верхнюю трубу, подседельную трубу, каретку, кронштейны крепления заднего колеса. Крайне желательно сделать эскиз, используя 3D редактор, это позволит получить реальные размер той или иной детали и лучше оценить геометрию рамы, например, исключить слишком высокое положение верхней трубы, во избежание сложностей в эксплуатации. Соединять основные элементы рамы можно разным способом, но лучше использовать сваривание, а под вспомогательные (багажник, заднее крыло) предусмотреть отверстия для болтов. Кронштейны для заднего колеса лучше сделать из пластины того же материала, что и сама рама. Так же следует оставлять места для болтов навесных элементов.
Колеса
Собрать велосипедные колеса сложнее, чем купить готовые в соответствии с потребностями. Размеры колес всегда указываются в дюймах, от 16 до 36. Определиться с выбором колес поможет сравнительная таблица:
Тип велосипеда, режим использования
Размер обода
Диаметр колеса (дюймы)
BMX
406 мм
20
Для экстремальных видов велоспорта (фрирайд и др.)
507 мм
24
Горные
559 мм
26
Шоссейные
622 мм
27
«Найнеры»
622 мм
29
Передняя вилка
К выбору вилки следует подходить, опять-таки, исходя из режима использования велосипеда. Для велосипедов, предназначенных для горной местности, нужна мягкая вилка. На такой вилке конструкционно предусмотрены амортизаторы. На шоссейные, городские велосипеды, велосипеды BMX вилки не ставят из-за их чрезмерного веса. Если вы остановились на мягкой вилке, то здесь необходимо определиться с некоторыми параметрами: ход вилки, метод крепления тормозов, поддерживаемый диаметр колеса. Так что будьте готовы к тратам.
Трансмиссия
Выбор узлов трансмиссии ограничивается, как правило, финансовыми возможностями покупателя. Изготовить самостоятельно велосипедную цепь или переключатель скоростей очень сложно, а приблизиться по качеству к проверенным брендам и вовсе невозможно, так что, нам снова придется посетить специализированный магазин. Нужно решить, какая трансмиссия вам подходит – классическая или с планетарным механизмом. Последняя имеет ряд своих преимуществ и недостатков.
Велосипедный тормоз
Один из самых ответственных элементов конструкции велосипеда – велосипедный тормоз. Изобрести что-то новое в этой области, пожалуй, невозможно. Наибольшее распространение получили два типа велосипедных тормозов – ободные и дисковые. Например, при езде в сухую погоду, по дорогам с покрытием, вполне достаточно ободных тормозов, они значительно легче дисковых, и выигрывают по цене. Другое дело, если вы решилисобрать велосипед для более экстремальных поездок. Тогда ободной тормоз может подвести, поскольку они очень чувствительны к грязи и воде. В этом случае ставят обязательно дисковые тормоза, они существенно дороже ободных, однако, несоизмеримо дешевле Вашей жизни и здоровья.
Седло
На первый взгляд, велосипедное седло, деталь незначительная, но это мнение довольно быстро меняется в процессе его эксплуатации. Согласитесь, что испытывать неудобства, а то и физическую боль, после пяти километров поездки, мало кому по душе. Подбор седла – задача строго индивидуальная. Желательно перебрать как можно большее количество вариантов, прежде чем сделать свой выбор. Для непродолжительных поездок могут подойти широкие и мягкие седла, тогда как для более спортивной езды требуются жесткие седла, хорошо соответствующие анатомии велосипедиста. При отсутствии должного опыта, придется использовать способ длительного перебора.
Педали
Большинство любителей предпочитают классические педали. Они педали отлично подходят для повседневных прогулок на велосипеде, они не фиксируют подошву, что значительно снижает травмоопасность. Существуетаналог классических педалей – платформы. За счет увеличенной площади они больше подходят для акробатической езды. Любая спортивная езда требует иного подхода к конструкции педалей. Например, для шоссейных гонок, для горной езды необходимы контактные педали, которые жестко крепятся к подошве. Кстати сказать, обувь для таких педалей тоже специальная. Крепление обуви к педали осуществляется разным способом, но должно иметь возможность быстрого отстегивания. Конечно, в случае с контактными педалями, резко возрастает шанс заработать травму при падении.
Основное требование к рулю велосипеда – это эргономичность и прочность. При проектировании руля, еще на стадии эскиза, нужно учесть, что на нем будут располагаться элементы управления тормозом, ручки переключения скоростей, звуковой сигнал, а так же, возможно фара и велокомпьютер. Руль велосипеда крепится к детали, называемой вынос. При самостоятельной постройке велосипеда, желательно позаботиться, что бы вынос был регулируемым. Для изготовления руля используйте прочные материалы – сталь, титан, карбон.
Все вышеупомянутые элементы конструкции относятся к классическим, устоявшимся, прототипам. Конечно, никто не загонит в эти рамки отъявленного конструктора или художника решившего сделать велосипед своими руками, тем более руками золотыми. Проводятся целые фестивали и соревнования на самодельных велосипедах. Некоторые из них напоминают все что угодно, только не привычное взгляду двухколесное транспортное средство. Особняком стоят покорители скоростей. Их творения руками больше напоминают гоночные болиды, и изготавливаются, как правило, группой инженеров. Одному такой велосипед своими руками вряд ли под силу. Хотя как знать.
Как установить тормоза v-brake на старый велосипед
Продолжаем велотематику. На этот раз займёмся чем то посерьёзнее, чем разборотовка колёс — установкой v-brake (современный ручной велосипедный тормоз) на старую вилку советсткого велосипеда. В качестве подопытного образца выступает всё та же Кама «фиг знает какого года», на которой конечно не предусмотрен крепёж на вилке.
Самый простой вариант — приварить две гайки. Но если нет сварочного аппарата, тогда расскажу, как сделать простой крепёж без травмы вилки! Перед началом работ рекомендую ознакомиться на живом образце с принципом действия тормозов класса v-brake. Сверлить вилку нельзя!
1) Покупаем тормоза v-brake. Не дешёвую китайчатину, а средний уровень с минимум гаек.
Вот так выглядит половинка нормального ви-брейка (это если по-русски). Тормоз универсальный, высоты хватает, чтобы поставить классическое низкое крыло. Насчёт всякой пластиковой ерунды не скажу.
2) Тормоза можно закрепить на металлической подкове, а затем её зажать на вилке (как это бывает на современных вилках), либо симитировать приваренные болванки. Остановимся на втором варианте и будем делать зажим из дюралевых пластин.
Дюраль или дюралюминий — мягкий сплав, и в этом его преимущество, потому как зажим будет легко стянуть, и он повторит весь контур стойки вилки, что значит — сядет крепко и не помнёт её. Кстати, без особых проблем дюраль режется ножницами по металлу, болгарка не обязательна.
3) Сверлим полосу дюраля в трёх местах, пробуем на вилке и обрезаем:
Продевать следует не винт (как на картинке), а именно болт с головкой под ключ, чтобы сужающиеся стенки полосы его зажали.
Вот такие болты:
Длину болта надо брать с учётом глубины тормоза, нескольких шайб и гаек. Толщина особо роли не играет, её можно добрать термоусадкой.
В конечном виде зажим на одну стойку вилки выглядит вот так:
Здесь по ходу изготовления зажима я примеряю посадку тормоза:
Ещё такой момент: на тормозной половинке есть возвратная пружина. Для неё можно сразу сообразить фиксаж на зажиме, но я не стал заморачиваться и оттянул хомутом на вилке.
4) Переворачиваем велик и начинаем пляски с позиционированием зажима:
Изолентой я помечал высоту. Зажимы ставил в обратную сторону, как на крутых складниках =). Тянуть гайки надо хорошо, чтобы исключить малейший люфт. Как выше писал, дюраль великолепно стягивается.

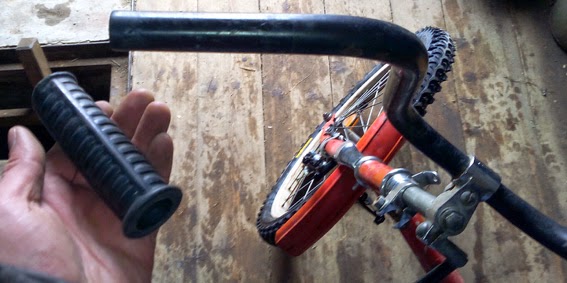

5) Монтируем тросик. Резиновая рукоять на руле советского велосипеда снимается с помощью тонкой отвёртки и такой-то матери. Воду лить не обязательно:
Просто надо протыкать по кругу для образования воздушных засоров и хорошо провернуть.
Ставим ручку тормоза, одеваем резинку обратно (можно прокапать маслом для цепи руль (потом слегка вытереть тряпкой), чтобы рукоять легча шла назад), если будет крутиться, можно посадить на селикон (не потребовалось):
Закрепляем тросик на тормозных половинках, регулируем накладки, отлаживаем:
Как сделать велосипед своими руками
Подтолкнуть сделать это могут разные обстоятельства, например, отсутствие в продаже подходящей комплектации, а может быть желание сотворить что-нибудь оригинальное, и удивить окружающих, сделать из велосипеда арт-объект.
Приступая к работе, необходимо знать, для каких целей вам нужен велосипед, в каком режиме вы планируете его использовать. Не все детали можно изготовить в условиях домашней или гаражной мастерской, поэтому потратиться придется весьма изрядно. Также очень важно досконально представлять себе устройство всех узлов будущего железного коня.
Выбор рамы
Рама – это фундамент велосипеда. Выбор рамы накладывает весомый отпечаток на дальнейшее конструирование велосипеда, поэтому здесь нужно учесть как можно больше мелочей.
Раму можно купить или сделать руками самостоятельно. В первом случае вам придется определиться с формой рамы и материалом изготовления. Это может быть стальная рама, алюминиевая, титановая или из углепластика. Из материалов подойдут различные профили, трубы, пластины.
Гораздо сложнее, но и намного интереснее сделать раму самому. Для этого необходимо проработать эскиз. Он должен отражать все неотъемлемые узлы рамы: рулевую трубу (стакан), верхнюю трубу, подседельную трубу, каретку, кронштейны крепления заднего колеса. Крайне желательно сделать эскиз, используя 3D редактор, это позволит получить реальные размер той или иной детали и лучше оценить геометрию рамы, например, исключить слишком высокое положение верхней трубы, во избежание сложностей в эксплуатации. Соединять основные элементы рамы можно разным способом, но лучше использовать сваривание, а под вспомогательные (багажник, заднее крыло) предусмотреть отверстия для болтов. Кронштейны для заднего колеса лучше сделать из пластины того же материала, что и сама рама. Так же следует оставлять места для болтов навесных элементов.
Колеса
Собрать велосипедные колеса сложнее, чем купить готовые в соответствии с потребностями. Размеры колес всегда указываются в дюймах, от 16 до 36. Определиться с выбором колес поможет сравнительная таблица:
Тип велосипеда, режим использования
Размер обода
Диаметр колеса (дюймы)
BMX
406 мм
20
Для экстремальных видов велоспорта (фрирайд и др.)
507 мм
24
Горные
559 мм
26
Шоссейные
622 мм
27
«Найнеры»
622 мм
29
Передняя вилка
К выбору вилки следует подходить, опять-таки, исходя из режима использования велосипеда. Для велосипедов, предназначенных для горной местности, нужна мягкая вилка. На такой вилке конструкционно предусмотрены амортизаторы. На шоссейные, городские велосипеды, велосипеды BMX вилки не ставят из-за их чрезмерного веса. Если вы остановились на мягкой вилке, то здесь необходимо определиться с некоторыми параметрами: ход вилки, метод крепления тормозов, поддерживаемый диаметр колеса. Так что будьте готовы к тратам.
Трансмиссия
Выбор узлов трансмиссии ограничивается, как правило, финансовыми возможностями покупателя. Изготовить самостоятельно велосипедную цепь или переключатель скоростей очень сложно, а приблизиться по качеству к проверенным брендам и вовсе невозможно, так что, нам снова придется посетить специализированный магазин. Нужно решить, какая трансмиссия вам подходит – классическая или с планетарным механизмом. Последняя имеет ряд своих преимуществ и недостатков.
Велосипедный тормоз
Один из самых ответственных элементов конструкции велосипеда – велосипедный тормоз. Изобрести что-то новое в этой области, пожалуй, невозможно. Наибольшее распространение получили два типа велосипедных тормозов – ободные и дисковые. Например, при езде в сухую погоду, по дорогам с покрытием, вполне достаточно ободных тормозов, они значительно легче дисковых, и выигрывают по цене. Другое дело, если вы решилисобрать велосипед для более экстремальных поездок. Тогда ободной тормоз может подвести, поскольку они очень чувствительны к грязи и воде. В этом случае ставят обязательно дисковые тормоза, они существенно дороже ободных, однако, несоизмеримо дешевле Вашей жизни и здоровья.
Седло
На первый взгляд, велосипедное седло, деталь незначительная, но это мнение довольно быстро меняется в процессе его эксплуатации. Согласитесь, что испытывать неудобства, а то и физическую боль, после пяти километров поездки, мало кому по душе. Подбор седла – задача строго индивидуальная. Желательно перебрать как можно большее количество вариантов, прежде чем сделать свой выбор. Для непродолжительных поездок могут подойти широкие и мягкие седла, тогда как для более спортивной езды требуются жесткие седла, хорошо соответствующие анатомии велосипедиста. При отсутствии должного опыта, придется использовать способ длительного перебора.
Педали
Большинство любителей предпочитают классические педали. Они педали отлично подходят для повседневных прогулок на велосипеде, они не фиксируют подошву, что значительно снижает травмоопасность. Существуетаналог классических педалей – платформы. За счет увеличенной площади они больше подходят для акробатической езды. Любая спортивная езда требует иного подхода к конструкции педалей. Например, для шоссейных гонок, для горной езды необходимы контактные педали, которые жестко крепятся к подошве. Кстати сказать, обувь для таких педалей тоже специальная. Крепление обуви к педали осуществляется разным способом, но должно иметь возможность быстрого отстегивания. Конечно, в случае с контактными педалями, резко возрастает шанс заработать травму при падении.
Основное требование к рулю велосипеда – это эргономичность и прочность. При проектировании руля, еще на стадии эскиза, нужно учесть, что на нем будут располагаться элементы управления тормозом, ручки переключения скоростей, звуковой сигнал, а так же, возможно фара и велокомпьютер. Руль велосипеда крепится к детали, называемой вынос. При самостоятельной постройке велосипеда, желательно позаботиться, что бы вынос был регулируемым. Для изготовления руля используйте прочные материалы – сталь, титан, карбон.
Все вышеупомянутые элементы конструкции относятся к классическим, устоявшимся, прототипам. Конечно, никто не загонит в эти рамки отъявленного конструктора или художника решившего сделать велосипед своими руками, тем более руками золотыми. Проводятся целые фестивали и соревнования на самодельных велосипедах. Некоторые из них напоминают все что угодно, только не привычное взгляду двухколесное транспортное средство. Особняком стоят покорители скоростей. Их творения руками больше напоминают гоночные болиды, и изготавливаются, как правило, группой инженеров. Одному такой велосипед своими руками вряд ли под силу. Хотя как знать.
Как поставить дисковые тормоза на велосипед
8 mins Автор: Михаил Скворцов 345
Дисковые, или роторные, тормоза широко используются на многих моделях горных велосипедов. Роторная тормозная система обладает высокой эффективностью торможения и модуляцией, и это позволяет использовать ее в жестких условиях передвижения на высоких скоростях. Чтобы установить дисковые тормоза, можно воспользоваться услугами веломастерской или с удовольствием сделать это самостоятельно.
С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:
когда нужно починить отдельную деталь или поменять ее в системе;
заменить комплект на новый;
установить на велосипед без дисковых тормозов.
По устройству дисковый тормоз имеет аналогию с v-brake:
рычаг;
привод системы;
корпус тормоза – калипер;
колодки;
поверхность торможения – диск.
По виду привода велосипедные дисковые тормоза разделены на два типа – механика и гидравлика. На первых используют металлический трос в оплетке (как у V-brake), на вторых – гидролинию с жидкостью и силовыми цилиндрами.
Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.
Диски с нуля на «ви-брейковые» велосипеды
Велосипедов, на которые можно поставить и ви-брейки и диски, не так много, отсутствие универсальности – существенный недостаток роторов. Поэтому перейти с ободных тормозов на дисковые не так просто, ведь понадобится вносить изменения в конструкцию байка.
Переделка тормозной системы касается колеса. Его втулка должны быть «заточена» под диск, то есть иметь специальные посадочные места под него. На байках с v-brake это обычно не предусмотрено. Здесь можно пойти двумя путями: поставить новое колесо с втулкой под ротор или поменять только втулку. Первый способ проще:
можно сразу приступать к установке диска;
нет риска собрать колесо неправильно (самостоятельная переборка);
не придется дополнительно тратиться на установку новой втулки в мастерской.
При этом новое колесо под диск будет стоить денег, по цене особых различий не будет. Зато по времени покупка сразу собранного колеса – более выгодный вариант.
Качественный дисковый тормозной комплект стоит недешево. Для первой пробы не нужно затеваться с двумя дисками – достаточно сменить систему на передней части. Возможно, диски не оправдают желаний или на практике окажутся не лучше V-brake, так что лучше поэкспериментировать с одним колесом.
На пальцах процедура установки дискового тормоза выглядит так:
Поставить калипер на раму через адаптеры.
Прикрутить на руль тормозную ручку.
Соединить приводной рычаг с калипером через привод (трос или гидролиния) и выровнять его положение.
Закрепить ротор на втулку колеса.
Поставить колесо.
Важным моментом является регулировка дисковых тормозов. Неправильно или вовсе не настроенный тормоз будет неэффективно работать и мешать передвижению.
Раз диски разделяются на механические и гидравлические, стоит подробнее остановиться на установке и тех и других.
Как поставить дисковые тормоза с механическим приводом
Механика взамен ободных тормозов – лучшее решение, особенно для бюджетного велосипеда. Ее и поставить просто, и запчасти по сравнению с гидравликой выйдут дешевле. Переход также оправдан искривлением поверхности обода – ви-брейки плохо тормозят при таких условиях и часто расстраиваются. Конечно, кривая поверхность, даже при отсутствии «восьмерок» – это не очень хорошо. Но если втулка позволяет крепить диск, а само колесо за несколько лет хорошо зарекомендовало себя, почему бы не попробовать?
Замена старого изношенного тормоза также не вызовет трудностей: все перед глазами, главное, купить то же самое и установить в нужной последовательности.
Для работы понадобятся:
рычаг, калипер с колодками и переходником (в комплект должны входит болты);
ротор, болты и шайбы для закрепления на втулку;
трос;
кусачки для укорочения троса;
шестигранник (для калипера и тормозного рычага);
хомутики (фиксация троса на раме для заднего тормоза).
Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.
В принципе, это можно сделать, главное условие – винты должны полностью входить в отверстия крепления, иначе диск не будет держаться.
Установка механических тормозов: 1. Перевернуть байк и демонтировать колесо.
2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).
3. Разжать тормоза V-brake и демонтировать их с велосипеда.
4. Прикрутить ротор к втулке колеса на 6 крепежных винтов. Затянуть до упора, равномерно распределить усилия помогут шайбы под болтами.
5. Установить (или настроить) ручку тормоза. С помощью шестигранника зафиксировать положение рычага и приводного троса.
6. Поставить калипер на раму через адаптер. На первом этапе закреплять до упора не нужно, так как придется выставлять его положение под поверхность ротора.
7. Протянуть трос на калипер.
8. Поставить колесо на эксцентрик или гайки.
Последний этап правильного монтажа – регулировка калипера относительно поверхности диска. Необходимо выставить положение колодок – оно будет в несколько раз меньше, чем у ободных, и в среднем – 0.3 – 0.4 мм.
На величину зазора между поверхностью и колодками влияет натяжение троса. Его настройка проводится шестигранником со стороны прижимного механизма. Лишнюю длину троса убираем кусачками. Когда колодки выставлены в правильное положение, а тормоза срабатывают на половину сжатия рычага, полностью зафиксировать калипер на болтах.
Итак, после установки и тщательной настройки выкатываем велосипед и проверяем работу системы в реальных условиях.
Установка гидравлической системы
Гидравлика в сравнении с механикой имеет ряд преимущество:
отсутствие «промежуточных потерь усилия» — давление жидкости одинаково, что в гидролинии, что на выходе из нее на цилиндры;
лучше тормозят и модулируют;
регулируются один раз и надолго (за исключением однопоршневых моделей, например, Hayes Sole), благодаря чему не сбиваются и не свистят после случайного падения велосипеда.
Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.
Итак, перед установкой необходимо заправить систему жидкостью. В Shimano используется специальное масло на минеральной основе, для других моделей дисковых тормозов – жидкости стандарта DOT.
Для удаления воздуха используется прокачка гидролинии – проталкивание жидкости под давлением. Чтобы система не завоздушивалась при эксплуатации, необходимо герметичное крепление гидролинии к рабочему и силовому цилиндру – именно здесь появление пузырьков наиболее вероятно, за исключением разрыва самого шланга.
Для работы по установке гидравлического дискового тормоза на велосипед понадобятся те же инструменты, что и с механикой, а последовательность работ аналогична:
Снять колесо с велосипеда и установить на его втулку тормозной диск.
Установить тормозной рычаг и подключить к нему гидролинию.
Поставить калипер с адаптером на раму. Как и в случае с механикой, не нужно фиксировать его до упора.
Прикрутить колесо с ротором.
Выпрямить гидролинию, используя хомутики. На велосипеде, где гидравлика предусмотрена производителем, есть специальные направляющие ячейки.
Подключить гидролинию и проверить ее работоспособность плавными нажатиями ручки – колодки должны одинаково сжать диск.
Прижим колодок к диску ставит калипер на рабочее положение, после чего крепежные болты затянуть до упора.
Если колодки трутся с диском или подходят к нему неравномерно, понажимать на ручку 10 – 20 раз, зажав калипер вручную.
Неправильное положение калипера на гидравлике – основная причина, почему тормоз срабатывает плохо. По необходимости нужно открутить деталь и повторить ее установку.
Заключение
Поставить диски на велосипед вполне реально своими руками. Процедура не отличается сложностью, к тому же тормоза обычно сразу принимают рабочее положение. Установленная система требует обязательной обкатки, чтобы выявить недостатки и сразу же устранить их.
velomobil-tambov.ru
Форум Тамбовских веломобилей
Список форумов‹Как сделать, узлы и элементы конструкций
Изменить размер шрифта
Версия для печати
FAQ
Вход
Дисковые тормоза
Дисковые тормоза
kab » 23 июл 2012, 13:33
Дисковые тормоза в самодельных вело конструкциях. Особенности установки и эксплуатации.
Размеры на передней вилке и раме для установки тормозной машинки. Эти размеры различны для переднего и заднего тормоза. Они отличаются на 20 мм. Т.е. задний диск меньше переднего на 20 мм.
Размеры креплений под тормоза на раме.
И ещё один, более подробный вариант размеров. (если кликнуть по изображению, оно увеличится)
На велофестивале в Угличе удалось увидеть интересную конструкция по установке дискового тормоза на заднем ведущем колесе велосипеда на специальном приспособлении без всякой сварки. Приспособление легко может быть установлено практически на любом велосипеде. Интересен и сам принцип и его конкретная реализация. Покупной вариант. Ну и попутно, интересное приспособление для перевозки велосипеда на машине.
Сам велосипед на машине.
А теперь крепление дискового тормоза с реактивной тягой с разных ракурсов.
Re: Дисковые тормоза
kab » 07 янв 2013, 22:49
Фото установки дисковых тормозов на велосипедную раму. Автор — Andre Главное — это идея, а исполнение — как смог человек, так и сделал. Главное, чтобы надёжно работало.
Re: Дисковые тормоза
kab » 08 янв 2013, 22:48
Найдено на просторах инета. Установка тормозной машинки на раму горного велосипеда. при отсутствии специальных креплений.
Re: Дисковые тормоза
Andre » 13 янв 2013, 19:58
Re: Дисковые тормоза
Andre » 21 мар 2013, 13:54
однажды, несколько лет назад, когда я сломал литую алюминевую ручку на тормозе велосипеда, мне в голову пришла мысль, а зачем платить за это простите кхм! Сделаю ка я сам. разумеется выбор пал на нержавейку. А так как я всё делаю на совесть, то изделие вышло тоже на века! смотрим ниже. Характеристики таковы: Нержавейка, толщина 2.2 мм. сегодня эта ручка лежит без дела, но каждый раз натыкаясь на неё я с содроганием вспоминаю КАК?! я её делал. :D:D:D
Ну а сегодня я пользуюсь вот такой изящной ручкой
Re: Дисковые тормоза
Andre » 06 май 2013, 21:16
Re: Дисковые тормоза
kab » 18 июн 2013, 21:16
И фотоиллюстрации подобного процесса.
Вариант 1. Фотография кронштейна с прикрученной тормозной машинкой на столе.
Фотография кронштейна перед сваркой с установкой всех деталей. Достоинства — тормозные колодки точно попадут на тормозной диск. Есть и недостатки — забрызгивание колеса при сварке. затруднён доступ сварочного пистолета.
Вариант 2. Привариваем кронштейн с помощью дополнительного приспособления. Достоинства процесса — расположение кронштейна строго «по науке», при тщательном исполнении приспособления, конечно. При единичном изготовлении, для изготовления приспособления вполне подойдёт толстая фанера или даже толстый пресованный картон, как на фото. Перечисленные материалы легко обрабатываются и как минимум десяток раз могут использоваться поназначению, без подгорания и коробления. И, самое главное — удобный подход для сварки.
Контрольная сборка после сварки — всё на своём месте!
Различные тормозные машинки бюджетного класса. Машинки под номерами 1,3 используются с переходником — калиппером, который можно заменить и использовать и на переднем и заднем креплении. Машинки с номерами 2,4 — для установки наиболее распространённого тормозного диска диаметром 160 мм используются с креплением только для переднего тормоза.
Re: Дисковые тормоза
Andre » 08 мар 2014, 16:45
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0
Как самостоятельно настроить тормоза на велосипеде?
Вопрос о том, как настроить тормоза на велосипеде, перед владельцами современных велобайков ставится очень редко, так как качество современных тормозных систем настолько высокое, что установленные на заводе в процессе производства настройки не сбиваются годами. Однако в любом случае велосипедисту необходимо знать тонкости их настройки и проводить профилактическое обслуживание не менее 1 раза в сезон. Это позволит вам продлить жизнь вашему велосипеду, и обезопасит вас от возможных несчастных случаев, которые могут с вами произойти в дороге.
Виды велосипедных тормозов
Для того, чтобы знать, как правильно настроить тормоза на велосипеде, необходимо уметь разбираться в их конструкции. На сегодняшний день современные велосипеды оснащаются тормозами следующих видов: ободные, барабанные и дисковые. При этом каждый вид тормозных систем подразделяется на подвиды.
Виды велосипедных тормозов
Ободные системы бывают:
клещевыми;
кантилеверными;
гидравлическими;
типа V-brake.
Тормоза барабанного типа подвидов не имеют, а вот у дисковых имеются следующие разновидности:
Под ободными понимают те тормозные системы, в которых торможение колёс велосипеда осуществляется путём зажима обода колеса. В результате скорость вращения понижается вплоть до полной остановки транспортного средства. Ободные тормозные системы являются одними из наиболее распространённых благодаря своей простоте и дешевизне. Они используются на велобайках практически всех типов.
Устройство гидравлического тормоза для велосипеда
Барабанные, или роллерные тормоза, по своему принципу действия очень похожи на те, которые применяют на автомобилях. Здесь тормозные элементы конструкции размещают внутри колес, и они останавливают их движения за счёт прижима к вращающейся части колеса. Так как тормоза данного типа имеют большую массу и являются редко ремонтопригодными в походных условиях, не имеют достаточной прочности, их обычно применяют на велобайках прогулочного типа.
Что касается тормозов дисковой конструкции, то они являются самыми распространёнными на сегодняшний день и их устанавливают, как на машины для новичков, так и на профессиональные велобайки. Устройство их состоит из диска, надёжно закрепленного на втулке колеса, а также на раме или вилке суппорта, гидравлической трубке или тросе. Задача последних – передать усилие, создаваемое кистью велосипедиста при торможении на суппорт. Эта тормозная система не нуждается в постоянной настройке, не боится атмосферных осадков и холодов, имеет продолжительный период эксплуатации.
Устройство дискового тормоза для велосипеда
Чтобы знать, как настроить тормоза на велосипеде правильно, необходимо будет тщательно изучить устройство систем торможения всех типов. При этом некоторые виды велосипедов оснащаются достаточно сложными тормозными системами, и поэтому владельцу велосипеда для того, чтобы иметь представление, например, о том, как настроить гидравлические тормоза на велосипеде, необходимо будет тщательно изучить инструкцию к нему. Стоит прочитать материалы на данную тему, расположенные на специализированных сайтах, посвящённых велоспорту.
Основные признаки неисправностей велосипедных тормозов
Если вы изучили информацию по вопросу о том, как настроить тормоза на велосипеде, вам также стоит дополнительно разобраться с признаками, свидетельствующими о поломки его тормозной системы.
Регулировка тормозных систем велосипедов производится в том случае, когда вы приобрели новый байк, а также по истечении срока его обкатки
К ним относятся:
Появление необычных звуков во время движения, а именно стуки, свисты, скрипы. Это свидетельствует о том, что машина имеет проблемы с колодками или же с самим тормозным механизмом.
Плохой отклик велосипедных тормозов на воздействие, прилагаемое велосипедистом к тормозной ручке. В этом случае можно диагностировать неисправность гидравлической системы или троса велотормоза.
Наличие визуально обнаруживаемых механических повреждений, а именно следов удара после падения. В этом случае тормоза работать будут, но их придётся дополнительно отрегулировать.
Внимание! Регулировка тормозных систем велосипедов производится в том случае, когда вы приобрели новый байк, а также по истечении срока его обкатки.
Данную процедуру необходимо будет провести и тогда, когда машиной вы не пользовались более месяца, особенно в холодное время года.
Во время настройки тормозов проводят профилактическое обслуживание других систем и механизмов велобайка
Для того, чтобы разобраться в том, как настроить тормоза на велосипеде, необходимо знать основные операции, которые выполняются при этом. Обычно регулировка тормозов всех типов нуждаются в выполнении следующих операций:
Подбор наилучшего способа расположения колодок относительно обода колеса, или же регулировка таким же образом диска или барабана.
Отладка их рабочих плоскостей.
Подбор оптимального усилия на рабочих органах, расположенных на руле. Обычно это рукоять тормоза, с помощью которой передаётся усилие на рабочие органы тормозной системы. Данное усилие на задний тормоз может передаваться через педали велосипеда.
Во время настройки тормозов проводят профилактическое обслуживание других систем и механизмов велобайка, например, в обязательном порядке необходимо будет проверить правильность геометрии обода колеса. Если вы выявите на нём наличие восьмёрки, её необходимо будет исправить, чтобы колодка не стирала обод.
Во время настройки тормозной системы всегда помните о том, что, знать, как настроить задние тормоза на велосипеде, это далеко не равнозначно знанию о том, как настроить передние тормоза на велосипеде. Обычно устройства тормозных систем, расположенных спереди и сзади велосипеда, достаточно серьёзно отличаются друг от друга, поэтому к ним нужно иметь различный подход.
Регулировка ободных тормозов
Узнать, как настроить ободные тормоза на велосипеде, вы можете, внимательно изучив инструкцию по их устройству. Кроме того, информация по данной теме в изобилии встречается на сайтах, посвящённых велоспорту. Обычно процесс регулировки ободных тормозов не доставляет абсолютно никаких проблем даже начинающему велобайкеру. Дело в том, что основной операцией по обслуживанию тормозов подобной системы является замена тормозных колодок, поэтому все тонкости здесь будут заключаться в правильности работы с удерживающими их механизмами.
Настройка ободных тормозов велосипеда
Стоит отметить, что в основном большинство современных велосипедов используют такой тип креплений тормозных колодок, как V-Brake. Он характеризуется наличием в их конструкции рычагов раздельного типа, выполненных в виде буквы V. Их соединяет тросик, удерживаемый рубашкой. Именно об обслуживании тормозной системы данного типа мы и расскажем.
Для того, чтобы провести техническое обслуживание ободного тормоза, необходимо:
Разомкнуть тормоз, и с применением усилия извлечь рубашку троса из крепления.
Выкрутить винт крепления его к раме.
Снять механизм тормоза.
Для работы с колодками выкрутить винт фиксации колодок.
При этом следите за тем, чтобы не забыть верную последовательность установки шайб. Дело в том, что они монтируются парами – вогнутая и выпуклая. От того, насколько правильно они установлены, зависит правильность регулировки всей тормозной системы.
Готовые тормозные картриджи должны точно подходить к тормозам велосипеда
Так как самой распространённой операцией является замена колодки тормоза, рассмотрим её. Для этого необходимо будет выполнить все операции, перечисленные выше, и поддеть старую колодку, чтобы удалить её. На освободившееся место устанавливается новая. При выполнении данной работы необходимо быть аккуратным, так как придётся тормозную колодку подгонять по месту.
Внимание! В том случае, когда вы будете устанавливать уже готовые тормозные картриджи, вам придётся внимательно смотреть за тем, чтобы такие картриджи точно подходили именно к этим тормозам.
Кроме замены тормозной колодки, выполняют регулировку их на месте, а также контролируют уровень натяжения тросика. Для этого подкручивают до нужного состояния винт, расположенный на тормозном рычаге. В результате такого вращения по часовой стрелке тормозные колодки отдаляются друг от друга.
Кроме того, регулируют и наклон тормозной колодки, ослабив крепёжный винт. Если вы недавно приобрели велосипед, и для вас сложно выполнить самостоятельно описанные процедуры, то для того, чтобы узнать, как настроить тормоза на велосипеде, вам стоит посмотреть видео на данную тему.
Если на велосипед устанавливаются новые колодки, то главное одеть в правильной последовательности прокладки и шайбы
Регулировка дисковых тормозов
Так как дисковые тормоза достаточно редко применяются на современных велосипедах, заниматься их регулировкой вам придётся только в том случае, когда вам нужно будет узнать, как настроить тормоза на горном велосипеде, то есть тогда, когда вы станете заниматься велоспортом хотя бы полупрофессионально. При этом существует множество видов тормозных дисковых систем, мы же рассмотрим обслуживание работу с роторными тормозами.
Перед тем, как приступить непосредственно к процессу регулировки тормозной системы велобайка, вам необходимо будет, если у вас отсутствует опыт проведения таких работ, изучить материалы по вопросу о том, как настроить дисковые тормоза на велосипеде, и посмотреть об этом видео. Кроме того, перед регулировкой тормозов дискового типа необходимо:
Проверить положение ручки тормоза.
Осмотреть на предмет наличия механических повреждений диск или ротор. Если на нём имеются сколы и вмятины – его необходимо будет заменить.
Проверить состояние тормозного тросика и колодок, расположенных в тормозной колодке.
Регулировка дисковых тормозов велосипеда
Внимание! Так как качество работы тормозной системы напрямую зависит от правильности установки угла прижимания колодки, необходимо в процессе её регулировки правильно выставить угол ее прижима.
Для этого она должна будет установлена строго параллельно диску или же ротору. Если же вы установите колодку криво, это очень сократит срок её службы.
Непосредственно сами дисковые тормоза регулируются на калипере по следующей схеме:
Производим фиксацию колеса именно в том положении, в котором оно будет находиться при езде. Это очень важно для определения места расположения ротора и втулки.
Ослабляем немного крепление калипера для того, чтобы он не падал, но при этом мог двигаться.
Зажимаем ручку тормоза для установки калипера на место.
Передвигаем тормозную машину или затягиваем болты.
Работая с болтами поочерёдно, окончательно выставляем машину на место.
Регулировка тормозных ручек
Кроме выполнения процедуры регулировки, тормоза дискового типа нуждаются в периодической правке ротора. Для исправления небольших повреждений данного узла обычно используют простой разводной ключ. В том случае, когда он повреждён сильно, имеет смысл его заменить.
Если вы проводите регулировку дисковых тормозов, старайтесь не прикасаться к ним руками, так как они очень плохо относятся к попаданию в систему жира даже с рук. Поэтому перед началом работы необходимо провести процедуру их обезжиривания при помощи бензина.
Изучив процесс того, как настроить дисковые тормоза на велосипеде, вы потом сможете проводить ремонт в любых условиях, например, при нахождении в походе или на загородной дороге.
