Мансардные окна своими руками изготовление

Как самому сделать мансардное окно в частном доме

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

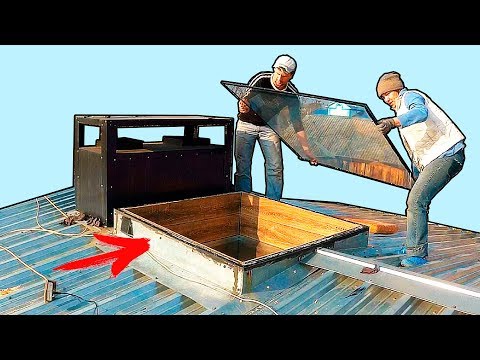

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Источник

Мансардное окно своими руками — что надо учитывать

Мансарда – пространство под крышей здания. Для достаточной освещенности этого помещения устанавливают окна, которые отличаются от классических вариантов. В целях экономии изготавливают мансардное окно своими руками. Как это сделать верно и какие моменты надо учесть – рассказано далее.

Что это такое?

Одним из основных вопросов при проектировании мансарды является создание достаточного уровня естественного освещения. Оптимальным решением считается установка мансардного окна, без которого сложно себе представить современное сооружение. Его конструкция позволяет проникать внутрь достаточному количеству света, крепится под углом, соответствующему скату кровли.

Мансардные оконные проемы отличаются от классических. Если создание проекта дома проводилось без учета стандартов, подобрать подходящий профиль будет сложно. Поэтому многие рассматривают, как сделать мансардное окно своими руками и установить его.

Процесс сложен в исполнении, но при учете всех рекомендаций вполне исполним.

Наличие окон у мансардного помещения благоприятно сказывается на комфорте. Их польза:

• в комнату попадает больше естественного света, снижаются расходы на электроэнергии;
• визуально помещение становится больше;
• появляется возможность проветривать помещение, за счет чего поддерживается требуемый микроклимат и снижается вероятность образования плесени.

Для изготовления мансардного окна своими руками и его установки потребуется определенный набор инструментов. При этом размеры рамы и ее форма, вид материала выбирают в зависимости от особенностей конкретного случая.

Конструкция

Покупные стеклопакеты характеризуются сложной конструкцией, повторить которую при самостоятельном изготовлении практически невозможно. Самодельный простой вариант состоит из нескольких элементов.

1. Опорная пластина часто изготавливается из листовой стали, толщина которой около 1,5 мм. Она предназначена для крепления всей конструкции к несущей поверхности. В качестве крепежных элементов используются гвозди или саморезы.
2. Комингс – сплошное ограждение оконного проема в опорной пластине. Этот элемент изготавливают из досок толщиной 50 мм. Плотное прилегание отдельных деревянных деталей в углах можно достигнуть соединением «в шип» при применении водостойкого клея.
3. Рама представлена подвижной частью. Ее делают с небольшим напуском на комингс, что исключает попадание осадков внутрь помещения. Для того чтобы мансардное окно в частном доме открывалось для проветривания помещения, крепится рама петлями, устанавливается фиксирующий замок.

Подобная конструкция достаточно проста, и практически полностью напоминает обычную оконную раму.

Особенности рамы

Рассматриваемая конструкция самодельного мансардного окна немного отличается от стандартной оконной коробки. Это связано с большими требованиями к герметичности. Подготовка обычной деревянной рамы для использования в мансардном окне проводится в несколько этапов.

1. Конструкция демонтируется, очищается от старого лакокрасочного покрытия.
2. Все щели и место крепления стекла промазываются водостойким клеем.
3. При необходимости меняется положение петель.

Не допускается использование рамы с поврежденным деревом. После длительной эксплуатации в структуре природного материала могут появиться трещины, которые станут причиной проникновения влаги в помещение.

Стекла

Создавая мансардное окно в деревянной раме своими руками следует подобрать подходящее стекло. Слишком тонкий вариант не прослужит в течение длительного периода, так как лопнет под давлением выпадающих осадков. Рекомендуемая толщина не менее 3 мм.

Существует несколько типов стекла, отличающихся своими характеристиками.

1. Закаленное стекло характеризуется повышенной прочностью к механическому воздействию. Подходит для подобного применения, но его сложно резать. Поэтому покупают заготовки подходящих размеров.
2. Солнцезащитные варианты также подходят для создания мансардного окна. Они защищают помещение от ультрафиолетового излучения.

Не рекомендуется использовать старые стекла, которые уже были в эксплуатации. Даже из-за небольших сколов они становятся хрупкими.

Выбор места установки

Прежде чем установить окно в крыше своими руками нужно правильно выбрать его положение. Для начала определяется солнечная сторона для лучшего освещения комнаты, для создания тени – северная.

При монтаже запрещается нарушать целостность стропильной системы, так как это приведет к существенному снижению прочности всей кровли. Также не рекомендуется устанавливать окна в местах примыкания кровли к стене.

При подобном положении возникают трудности с открытием створки. Крепление не проводится вблизи отводов вентиляции, дымоходов, так как их работа становится причиной выпадения большого количества конденсата.

Важно. Мансардные окна не располагают слишком близко друг от друга из-за существенного увеличения нагрузки на стропильную систему.

Подготовительные работы

Перед монтажом проводится разметка со внутренней стороны. После определения пространства, которое будет занимать рама, место освобождается от балок и других материалов.

При резке гидроизоляционного слоя оставляют по 20 см запаса. Он потребуется для повышения изоляции рамы. Работать с кровельным материалом нужно осторожно, так как он будет использоваться повторно.

Монтаж

Проводится установка мансардного окна своими руками в несколько этапов. Рама отделяется от створки, за счет уменьшения веса конструкции упроститься задача. Последовательность монтажа.

1. Комингс на опорной пластине крепится шурупами, все соединения герметизируются густой масляной краской.
2. Рама устанавливается в подготовленный проем, положение проверяется уровнем. Для регулировки положения конструкции используются пластиковые уголки. После правильного позиционирования фиксируется шурупами. В зависимости от особенностей рамы, зачастую ее фиксируют только по углам. Этого достаточно для надежного крепления.
3. Стекло фиксируется штапиками.

Для хорошей герметизации по периметру рамы наклеивается уплотняющая резинка из жесткой резины.

Работы по изоляции

Все трудности по установке мансардного окна заключаются в достижении требуемого уровня гидроизоляции. Дополнительные материалы, которые используются на этом этапе, крепятся строительным степлером.

Для отвода лишней влаги создается дренажный желоб. Его размещают в верхней части рамы под небольшим углом к скату.

Обрезанный материал, который оставили на стадии подготовки, аккуратно укладывается в образованный шов. Снаружи кровельный материал располагают под рамой, крепежные элементы вворачиваются до конца.

Советы мастеров

На момент монтажа между окном и стропилами оставляется зазор не менее 3 см. Это делают для правильного размещения утеплителя. Только на финишном этапе конструкция плотно прижимается к основанию.

На каждом этапе работы проверяются все щели. Если устранить их путем изменения положения материала не получается, образующееся пространство заделывается водостойким герметиком.

Не рекомендуется использовать монтажную пену при герметизации швов, так как со временем она вымывается водой.

Качественно выполненной мансардное окно своими руками прослужит в течение длительного периода. При этом не стоит забывать об уходе, который предусматривает периодическое нанесение нового лакокрасочного покрытия.

Источник

Мансардные окна своими руками изготовление

О мансардных окнах. Как сделать простое мансардное окно своими руками

Хотим в садовом домике устроить мансарду с окном в крыше. Приобрести специальный стандартный зарубежный оконный блок по понятным причинам не в состоянии. Опишите, пожалуйста, самую несложную конструкцию такого окна.

Напомним, что мансардой называется жилое помещение на чердаке дома под скатом крыши. Слово это французское, и уже только один многословный перевод его на русский язык говорит о том, что для российской архитектуры мансарда — дело новое. В наших краях с довольно суровым климатом на чердаках не жили. А достаточно высокие крыши с крутыми скатами, характерные для домов в России, служили в первую очередь для того, чтобы снег с них сползал сам, а еще под такими крышами на чердаках было удобно хранить березовые и дубовые веники для бани (их запасали много), сушить целебные травы, связанные в пучки, складывать разный хлам, который сразу выкинуть было жалко.

Застекленные крыши в своих домах обычно сооружали только художники и скульпторы — их работа требовала много естественного света. У подобных крыш стекла устанавливали, как правило, в рамы на замазке заподлицо с крышей. Устройство же на скатах крыш настоящих открывающихся окон сопряжено с необходимостью создания плотного водонепроницаемого сопряжения коробки окна с крышей.

Как известно, оконные рамы раньше всегда вязали только из дерева, они считались при этом довольно сложным и дорогим столярным изделием, которое следовало предохранять от воды. Поэтому окна в стенах домов устанавливали и устанавливают с некоторым поднутрением относительно наружной поверхности стен, а над оконными проемами предусматривают карнизы, обеспечивающие надежную защиту окон от дождя. Условия жизни окон, расположенных на скатах крыши, гораздо более суровы, так как при дожде они находятся буквально в потоке воды. Так что установка окон в скатах крыш требовала от мастера большой аккуратности и делом была непростым.

С применением новых материалов (металл, пластмасса) для изготовления оконных рам конструкции мансардных окон стали проще и надежнее. Появились даже целые фирмы, занимающиеся «мансардным делом». Однако, фирменные рамы далеко не каждому по карману. Приходится выходить из положения самостоятельно, что проще всего сделать с помощью традиционных деревянных рам.

Рис. 1. Разновидности крыш:
а — односкатная; б — двухскатная; в — сводообразная;
г — крыша «шалаш»; д — крыша «двояко-выпуклый шалаш»;
е — двухскатная с изломом скатов; ж — четырехскатная.

Но прежде чем перейти к рассмотрению сравнительно простой конструкции мансардного окна. поговорим о самой мансарде. Использование чердака в качестве жилого помещения, хотя бы только летом, весьма желательно просто из экономических соображений. Чердак-мансарда обходится гораздо дешевле, чем строительство обычного второго этажа. Даже небольшой дачный домик с хорошо спланированной мансардой с окнами в крыше станет достаточно просторным.

Стремление иметь у дачного домика обширный чердак обусловило строительство крыш самой разной формы (рис. 1). Заметим, что крышей «шалаш» (рис. 1, г) обычно устраивают два этажа и небольшой чердак (в этом случае оба этажа нуждаются в окнах на скате крыши). Наиболее распространенная крыша – двухскатная с изломом скатов (рис. 1, е), которая обеспечивает у чердака наибольшее жизненное пространство. Очень удобны для создания мансарды двухскатные крыши с разным уклоном скатов и двухскатные с изломом одного из скатов (несимметричные крыши).

Конструкция простого мансардного окна

Рис. 2. Окно на скате крыши:
1 — несущая конструкция крыши; 2 — мягкая кровля;
3 — опорная пластина окна; 4 — рама; 5 — комингс;
6 — прижимная планка (уголок); 7 — стекло.

Конструкция самодельного окна для мансарды показана на рис. 2. Она состоит из опорной пластины, изготовленной из листовой стали толщиной 1. 1,5 мм, с помощью которой окно крепят гвоздями к несущей конструкции крыши, а также рамы со стеклом и комингса (сплошного ограждения оконного проема в опорной пластине, возвышающегося над последней). Комингс делают из досок толщиной 40. 50 мм. Необходимая плотность стыковки деталей комингса в углах достигается соединением деталей «в шип» на водостойком клее. На опорной пластине комингс крепят с помощью шурупов, герметизируя соединение густотертой масляной краской. Раму делают с напуском на комингс, чтобы дождь не попадал внутрь оконного проема. По периметру притвора, то есть на «прижимающуюся» поверхность комингса или рамы, приклеивают водостойким клеем уплотняющую полоску из мягкой резины. Раму крепят к комингсу с помощью петель. Стекло в раму устанавливают на замазке и фиксируют с помощью штапиков. Если есть возможность, то комингс лучше сделать металлическим и приварить по периметру к опорной пластине (хорошо из металлического уголка изготовить и раму). При наличии мягкой кровли соответствующую часть последней напускают на опорную пластину и приклеивают к ней расплавленным битумом.

Рис. 3. Варианты положения окна на скате крыши:
а — перпендикулярно к потоку воды; б — под углом к потоку воды.

Перед монтажом все деревянные детали мансардного окна пропитывают горячей олифой или автолом, окрашивают масляной краской. На рис. 3 показаны варианты положения окна на скате крыши. При традиционном положении окна (см. рис. 3, а) на верхней части комингса со временем станут накапливаться мусор и грязь, что будет мешать просушке окна и способствовать его ускоренному гниению. Кстати, борьбе с сыростью рамы придется уделить самое серьезное внимание. А чтобы помочь окну быть сухим, расположим его нетрадиционно — углом навстречу потоку дождевой воды, стекающей с крыши (рис. 3, б). В этом случае окно начнет открываться не вверх, как в предыдущем случае, а вверх-вправо или вверх-влево. И смотрится такое окно не хуже обычного. Может даже веселее и оригинальнее! На рис. 4 и 5 показано, как выглядят с окнами дома с крышей типа «шалаш» и с двухскатной ломаной крышей.

Рис. 4. Дом с крышей типа «шалаш» с окнами на скате крыши на уровне первого и второго этажа.

Рис. 5. Дома с двускатной ломаной крышей с окнами.

На рис. 6 приведены особенности установки опорной пластины окна на крыше с кровлей из железа. Как видно из рисунка, нахлест верхних листов железа на пластину и нахлест пластины на нижние листы железа (принцип рыбьей чешуи) обеспечивает водонепроницаемость стыковки железной крыши с окном.

Рис. 6. Сопряжение опорной пластины окна с кровлей из железа:
1 — пластина; 2 — лист кровельной стали.

На рис. 7 изображен открыватель-фиксатор рамы окна. Конструкция заимствована из судовой практики, где подобные устройства широко применяют для открывания и фиксации крышек различных люков. Тут все ясно. Особых пояснений не требуется.

Рис. 7. Открыватель-фиксатор рамы окна:
1 — шток с ручкой; 2 — упор.

Дерзайте! Успехов вам!

Как сделать мансардные окна

Как сделать мансардные окна правильно, таким вопросом задаются владельцы загородных коттеджей, дач, которые стараются использовать каждый свободный метр, и стараются все чаще обустроить пространство под крышей. Превратить чердак в полноценную комнату помогут специальные мансардные окна.

Как сделать мансардные окна. ведь они, в отличии от традиционных вертикальных, устанавливаемых в наружных стенах дома, монтируются в плоскости ската крыши, этим конструкциям приходится выдерживать значительные нагрузки (снег, наледь), противостоять граду и дождю, а потому они должны быть максимально надежными и прочными.

Для изготовления мансардных окон используют особые стекла, которые способствуют сохранению комфортной температуры в помещении. От фасадных они отличаются еще и принципами открывания. Рассмотрим особенности мансардных окон подробнее.

Конструкцией крыши обуславливается размер мансардного окна. Чем более пологая кровля, тем длиннее должен быть проем. Например, если угол наклона 35°, подойдут конструкции высотой от 1,6 м, если 45° — от 1,4 м. Кроме того, следует учитывать расстояние между стропилами — рекомендуемая ширина окна должна быть на 50-60 мм меньше. Это пространство используют для утепления контура оконной рамы.

Конструкция мансардных окон может быть наклонной либо вертикальной. Первые встраиваются в плоскость крыши, не возвышаясь над ней. Они подходят для разных кровель, как с небольшим углом наклона, так и с весьма значительным (от 15 до 90е). Обязательный элемент подобного окна — оклады по периметру, которые обеспечивают защиту стыков от проникновения осадков. Вторые можно установить на мансарде в специально созданную надстройку — «скворечник» — или смонтировать конструкцию в расположенные вертикально торцы кровли. Однако такие окна пропускают в помещение гораздо меньше света, чем наклонные.

Виды мансардных окон

Как и традиционные окна, мансардные изготавливают из разных материалов: производители предлагают на выбор металл, дерево и ПВХ. У каждого варианта есть как плюсы, так и минусы. Алюминиевый профиль славится своей прочностью и легкостью. Служат конструкции из этого материала долго, солнечных лучей не боятся, коррозии не подвержены. Однако если алюминий будет контактировать с другими металлами, он может разрушиться.

Деревянные окна изготавливают главным образом из клееной древесины, как правило, из сосны. За счет перпендикулярного расположения волокон в соседних слоях материал приобретает прочность, а благодаря лаковому покрытию не рассыхается. По теплозащитным свойствам деревянные окна лучше металлических. Однако сами конструкции дороже, и за ними придется время от времени ухаживать, обновляя покрытие.

Если в мансарде планируется сделать ванную, зимний сад или другое помещение с высоким уровнем влажности, подойдут окна из ПВХ. Они дешевле деревянных, не боятся осадков и температурных перепадов, мало весят, не требуют ухода, не поддерживают горение, не пропускают внутрь комнаты пыль и шум.

Мансардные окна могут быть глухими или открывающимися. Последние имеют несколько разновидностей. Вариант, который встречается чаще всего — среднеповоротные. Особые фрикционные петли, расположенные в центральной части рамы, позволяют створке поворачиваться по горизонтали на 180°. Специальный тормоз дает возможность фиксировать ее в нескольких положениях. При этом, как бы створка ни была повернута, конструкция окна защищает помещение от попадания осадков внутрь.

Мансардные окна могут открываться также по верхней, нижней и боковой осям. Они похожи на традиционные распашные. Более интересны конструкции с осью, которая находится выше центральной части оконного короба. При открывании створка выходит за границы комнаты сильнее, чем среднеповоротная. Подобное решение подходит для окон высотой более 2 м.

Производители предлагают также варианты с комбинированной системой открывания, когда створки и распахиваются, и поворачиваются. Эти окна можно устанавливать на крышах с небольшим уклоном, они дают отличный обзор. Для распахивания в таких конструкциях может быть предусмотрена отдельная ручка, либо оба способа открывания осуществляются с помощью одной. Данные модели подходят для использования ^ в качестве аварийного или эксплуатационного выхода на крышу.

Ручка для открывания может располагаться в верхней или нижней части мансардного окна. Если дотянуться до нее сложно, есть смысл оборудовать конструкцию пультом дистанционного управления либо электроприводом. С помощью пульта можно управлять также шторами, жалюзи, датчиками дождя и москитными сетками. На окнах также устанавливают газовые амортизаторы, повышающие удобство пользования конструкциями.

Стекла для мансардных окон

Поскольку на крышу действуют большие нагрузки, мансардные окна обычно имеют особые стекла: например, закаленные или триплекс. Последнее — ударостойкое, обеспечивает безопасность при разбивании. Осколки, летящие с потолка, могут поранить человека. В данном случае стекляшки останутся на клеевой поверхности и никого не травмируют. В мансардные окна могут быть вставлены специальные энергосберегающие стекла — они защищают подкровельное помещение от проникновения холода и ветра.

Стеклопакет в мансардных окнах обычно однокамерный. Он позволяет облегчить вес конструкции. Однако для районов с холодным климатом имеет смысл подобрать изделия с двумя стеклами. Толщина каждого из них может составлять 4-10 мм, а стандартное расстояние между ними —16 мм. Для того чтобы обеспечить комфортный температурный режим в доме, межстекольное пространство заполняют инертным газом (аргоном или криптоном). Наружную поверхность стекол мансардных окон часто покрывают особым составом. За счет этого грязь не задерживается на поверхности, а смывается во время дождя.

Чтобы в помещении не было душно, в мансардных конструкциях предусмотрена система проветривания, которая может иметь несколько режимов. Даже если окно закрыто, доступ воздуха в помещение обеспечивает щель в верхней части рамы или клапан-форточка.

Нестандартные окна

Производители могут изготовить на заказ конструкции нестандартных размеров или конфигураций. Такие окна могут понадобиться, если ваш коттедж построен по индивидуальному проекту, и оконные проемы в значительной мере отличаются от общепринятых. При изготовлении конструкций будут учтены мельчайшие особенности постройки. Интересны, например, окна-балконы.

Они имеют две створки. Верхняя открывается независимо от нижней: по центральной оси на угол до 180° и по верхней — до 45°. В таком положении окно выглядит как традиционное. Однако при открывании нижней створки, которая откидывается наружу, по бокам выдвигаются перила, и конструкция, таким образом, трансформируется в балкон. В собранном состоянии ограждения складываются внутрь окна: это позволяет сохранить эстетику мансарды и предотвратить загрязнение поручней.

Оригинально смотрятся дуговые мансардные окна, предназначенные для установки в сводчатую крышу. Такие конструкции имеют створки, коробки, стеклопакет и фурнитуру, изогнутые в соответствии с радиусом дуги кровли. Не менее интересны окна треугольной, круглой, полукруглой, овальной или трапециевидной формы.

Оптимальные размеры и количество окон для конкретного помещения должны высчитываться специалистом. Но общее правило такое: на 8-10 кв. м площади (по полу) должен приходиться 1кв.м остекления. Если на мансарде планируется обустроить спальню или кладовую, света может быть меньше, если детскую — больше.

Дело мастера боится

Монтаж мансардных окон считается не слишком сложным, поскольку конструкции поступают к заказчику с инструкцией по установке в уже готовом виде. Однако это дело стоит все-таки поручить профессионалам. В случае даже небольшой ошибки окно не сможет нормально функционировать.

Мастера подготовят соответствующие проемы в кровле, обрамят их теплоизоляционным контуром, точно установят коробку и гидроизолируют окно. Для герметизации стыков между рамой и оконным проемом обычно применяют мягкие утеплители, например минеральную вату или жесткие маты. Использовать монтажную пену для этих целей нельзя, потому как при расширении застывающей массы створка может сместиться относительно оконной коробки, в результате чего произойдет разбалансировка регулировки притворов и в окнах начнут гулять сквозняки.

Наружные работы завершит монтаж окладов и накладок, которые необходимы для того, чтобы обеспечить полную герметичность, а также влаго — и пароизоляцию стыков между рамой и кровельным покрытием. В ассортименте производителей мансардных окон представлено несколько типов окладов. Одни предназначены для плоских, другие — для волнистых кровельных покрытий. Изготавливают их из алюминия, меди или прочного пластика.

Внутри помещения должен быть сформирован откос, установлен подоконник (если он необходим). Владельцу дома останется лишь проверить, что рама смонтирована с соблюдением вертикали и горизонтали, паро- и гидроизоляция выполнены качественно, предусмотрен отвод воды, а откосы выровнены.

Если монтаж будет произведен грамотно, мансарда превратится в уютное романтичное помещение.

Поделиться в соц. сетях

Как сделать монтаж мансардных окон своими руками

Под крышей загородного дома можно обустроить помещение любого назначения – спальню. кабинет, детскую или даже ванную или сауну. Во многом удобство проживания в такой комнате будет зависеть от правильного выбора окон, их вида, количества и места расположения.

Монтаж мансардных окон – дело ответственное. Ведь при неправильной установке возможны такие неприятности, как протечки кровли и остывание помещения зимой. О том, какими бывают мансардные окна и какова технология их врезки и поговорим в этой статье.

Виды мансардных окон

Установить мансардные окна при желании можно на фронтоны. Иногда они располагаются наклонно в плоскости самой кровли. Используются также слуховые окна в мансарде. В этом случае конструкция монтируется вертикально в специальном «скворечнике». Выбор того или иного варианта зависит как от особенностей дизайна мансардной комнаты. так и от личных предпочтений самих хозяев дома. Как выглядят мансардные окна различных конструкций вы можете видеть в представленной ниже фотогалерее.

Окна для мансарды могут сильно различаться по своим конструктивным особенностям. На сегодняшний день существуют такие типы:

1. Карнизные. Такая конструкция используется на мансардах с высоким пристенком. Под основной створкой при этом устанавливается вертикальный дополнительный элемент;
2. Наклонные с нижним элементом. Верхняя часть этого варианта открывается. Нижняя же глухая;

Мансардные окна. Фото конструкций с нижним элементом и карнизных

1. Балконные. С наклонной конструкцией в этом случае соединена вертикальная, представляющая собой часть парапета балкона;

Балконные мансардные окна выглядят очень необычно

1. Надставки. Используются как треугольные, так и полукруглые варианты. Такое дополнение гармонично вписывается в экстерьер здания и неплохо смотрится в интерьере мансардного помещения;

Мансардные окна. Фото декоративных надставок

1. Световой туннель. В том случае, если над мансардным жилым помещением расположен еще и небольшой чердак, окно может устраиваться на нем. Комната же освещается через светоотражающий туннель-трубу.
2. На выходе при этом устанавливается рассеивающий световой поток плафон.

На заметку: Световой туннель может стать отличным вариантом для мансарды, оформленной в стиле хай-тэк или минимализм. Неплохо впишется тако плафон и в интерьер помещения в стиле лофт.

Мансардное жилое помещение может освещаться через чердак

1. Стандартные. Такие конструкции могут иметь прямоугольную или квадратную форму. Состоят они из рамы и одной поворотной створки. Иногда используются также глухие варианты. При желании можно установить и такие мансардные окна. Глухие конструкции, однако, в продаже практически не встречаются. Обычно их изготавливают на заказ. Стандартные конструкции используются в жилых помещениях на мансарде чаще всего;

Типы по способу открывания

Помимо всего прочего мансардные окна могут различаться по способу открывания. При желании можно установить такие виды конструкций:

1. Вариант с осью поворота, расположенной в центре. Это наиболее популярные мансардные окна. Отзывы о них исключительно положительны. За ними очень просто ухаживать и монтировать их можно на скатах с любым уклоном;
2. Мансардный люк. Открывается по боковой оси;

Окна на мансарде. Фото мансардного люка и окна с центральной осью поворота

1. Вариант с приподнятой осью;
2. Вариант с нижней осью. Створки у таких конструкций открываются вперед;

На заметку: Любителям особого комфорта стоит приобрести окна с электроприводом. Открывать и закрывать створки таких конструкций можно с помощью пульта.

Материал, использованный для изготовления профиля

Фасадные окна в крыше мансарды могут быть изготовлены из ПВХ, алюминия или древесины. В обычных помещениях, таких как кабинет, спальня или гостиная можно устанавливать все эти разновидности. Если же на мансарде оборудована ванная или сауна, деревянные конструкции лучше не использовать. В этом случае стоит установить мансардные окна пластиковые или алюминиевые. Неплохим вариантом могут стать также металлопластиковые конструкции.

Таким образом окна на мансардном этаже могут открываться самыми разными способами и иметь разную конструкцию. Возможно, эти фото помогут кому-нибудь определиться с выбором:

Технология установки мансардных окон

Установка мансардных окон выполняется с соблюдением некоторых правил. Раму следует монтировать так, чтобы нижний ее край находился примерно в 120 см от пола. Цвет окладов должен гармонировать с цветом кровельного материала. Лучше всего монтировать рамы до установки кровельного пирога. Створки вставляются позднее. Конечно же, мансардные окна можно установить и на уже готовую крышу. При этом предварительно стоит начертить соответствующий чертеж.

Подготовка оконного проема

Установка оконной конструкции выполняется обычно между стропил. Мансардные окна, размеры которых чаще всего стандартны (550мм) входят в этот проем практически идеально. Конечно же, только в том случае, если шаг между стропилами составляет примерно 600мм (что бывает чаще всего). Далее представляем инструкцию по подготовке оконного проема:

1. На первом этапе размечается место под раму. При этом к высоте рамы следует прибавить 45мм, а к ширине 60 мм;
2. Далее по разметке удаляется обшивка. Для срезки вагонки можно использовать электропилу;
3. После этого нужно удалить утеплитель. Обрезка обрешетки и утеплителя в крыше выполняется параллельно полу вверху и строго вертикально внизу. В результате получившийся проем внутри будет больше, чем снаружи. Это позволит свету проникать в помещение беспрепятственно;

Проем изнутри мансарды должен быть шире, чем снаружи

1. Для того, чтобы вставить раму нужно также срезать обрешетку и вырезать отверстие в металлочерепице или профлисте (либо снять черепицу);

Важно: При врезке конструкции в кровлю, крытую черепицей по сторонам проем нужно освободить, убрав по два ряда черепицы.

1. Далее в проем устанавливается дополнительная конструкция из бруса, на которой в последующем и будет крепиться рама. С внешней стороны, на кровле размер брусков должен соответствовать размеру брусков обрешетки.

Рама крепится на специальной конструкции из бруса

Подготовка окна

После подготовки проема выполняется собственно монтаж мансардных окон. Видео представляет этот процесс поэтапно:

Первым делом необходимо вытащить створку из рамы. С купленного окна удаляют все комплектующие, закрепленные для его безопасной транспортировки. Створка у разных производителей может сниматься по-разному. Чаще всего требуется просто отжать фиксатор поворотного механизма и вывести створку из зацепления.

Далее готовится рама мансардных окон. Установка своими руками профиля в проем выполняется с использованием специальных пластин, идущих в комплекте. Эти элементы нужно прикрепить к раме с обеих сторон и по углам. Делается это с помощью шурупов.

Рама крепится к коробке на специальных металлических пластинах

Как установить мансардное окно

Монтировать мансардное окно нужно со стороны улицы. Рама устанавливается в брусчатую коробку таким образом, чтобы между ними оставался зазор в 20 – 30мм для утеплителя. Предварительно выполняется крепеж только на две верхних пластины. Врезка рамы также выполняется с использованием шурупов.

Прежде чем монтировать мансардные окна своими руками дальше, нужно вставить в раму снятую ранее створку. После установки ее закрывают и проверяют насколько правильно она «встала» в раме. Затем нужно завернуть все шурупы в крепежных металлических пластинах, закрепив раму полностью.

Важно: Перед тем, как рама будет закреплена окончательно, следует подкорректировать ее положение в коробке. Профиль должен располагаться в плоскости, строго параллельной плоскости кровли.

Мансардное окно вставляется в проем и фиксируется на пластины

Герметизация окна

Для того, чтобы окна не протекали, следует выполнить их гидроизоляцию. Под коробкой нужно смонтировать защитный фартук, обычно идущий в комплекте. Этот элемент прикрепляется к нижней части рамы. На следующем этапе устанавливаются боковые фартуки. Далее вставляется фартук в верхней части окна и здесь же крепится металлический отлив.

Для того, чтобы исключить протечки, монтируется гидроизоляционный фартук

Для утепления конструкции можно воспользоваться любым современным материалом. Лучше всего для этой цели подходит базальтовая вата. Ее вставляют между материалом кровли и брусчатой конструкцией.

Важно: Монтажную пену для герметизации и утепления лучше не использовать. Расширяясь, она часто сдвигает конструктивные элементы со своего места. В результате может заклинить створки.

Соблюдение всех технологий – гарантия того, что у вас получатся хорошие мансардные окна. Установка (видео это подтверждает) их – дело не такое сложное, как это может показаться на первый взгляд.
