Как сделать манок своими руками: конструкции, чертежи, материалы, полезные советы

• 29 Ноября, 2018
• Снаряжение
• Дмитрий Шергин

Как сделать манок? Этим вопросом задаются многие начинающие охотники. Приспособление значительно упрощает охоту на некоторых птиц. Манок вполне реально собрать своими руками, и сделать это можно из самых разных подручных средств. Опытные охотники делают его даже из кости.

Общие положения

Данное приспособление используется в самое разное время года, во время охоты как на больших, так и на малых водоемах. На сегодняшний день есть три группы, на которые делят все конструкции. Манок может быть тихим, громким или универсальным. Как сделать манок тихим или громким? Дело в том, что тембр и громкость данного приспособления зависят от материала, из которого оно изготавливается, от конструкции, настроек. Людям, незнакомым с этим делом, может казаться странным, однако для фанатов своего дела стало настоящим соревнованием, кто лучше подражает звукам птиц, у кого лучше манок. Как сделать манок таким, чтобы он был максимально эффективен?

Тут стоит обратить внимание на то, что конструкция может быть духовой, когда звук получается из-за вдувания воздуха, а может быть электронной, которая, по сути, просто воспроизводит реальные звуки конкретной птицы.

Электронный и духовой манок

Однако здесь важно отметить, что для охоты электронный манок запрещено использовать. Обычно его применяют фотографы, к примеру, чтобы провести красивую фотосессию пернатых друзей. Охотники могут его использовать лишь для обучения имитировать звуки летающих друзей.

Поэтому отвечая на вопрос о том, как сделать электронный манок, сразу стоит отметить, что изготовлению поддаются только духовые варианты. Их можно изготавливать самыми разными методами из самых разных материалов, а конструкция может быть фактически индивидуальной в каждом отдельном случае. Среди них есть наилучшая модель. Таковым признан манок, своими руками сделанный, не требующий постоянного поддержания голосом, а для звучания потребуется лишь небольшой поток вдуваемого воздуха. Есть одно основное конструкционное отличие между этими двумя моделями — строение мембраны. Она может быть изготовлена либо из одного, либо из двух лепестков, а также из разного сырья.

Самодельный вариант из древесины

Как сделать манок? Естественно, что лучше всего начать с наиболее простого и распространенного материала — дерева. Разная порода древесины будет воспроизводить разный тембр звука, а потому есть возможность экспериментировать, чтобы подобрать наиболее подходящий для своих целей. Как показывает практика, опытные охотники изготавливают и носят с собой не один свисток, а целый набор. Преимущество заключается в возможности быстрой смены неисправного или загрязненного приспособления на другое.

Наиболее простой чертеж манка на утку предполагает использование березы в качестве основного материала.

Изготовление манка

Корпус для конструкции обычно изготавливается на токарном станке из небольшой деревянной заготовки. Необходимо выточить цилиндр, диаметр которого будет равен 2 см, а его длина 8-9 см. По продольной стороне необходимо наметить центральную линию.

Далее необходимо отступить от края заготовки 4-5 см и сделать косые срезы с обоих сторон от центральной линии. После этого потребуется использовать тиски. Цилиндр зажимается в них и распиливается на две части, чтобы в итоге получилось два полуцилиндра со скошенным краем.

Сделать манок на рябчика своими руками, утку или другую птицу очень просто. После распила на две части в каждой из них нужно сделать круглый желоб. Толщина стенок при этом должна остаться не более чем 2-3 мм. Место среза необходимо закруглить, не доводя его до краев на 3-4 мм. Из-за этого глубина желоба будет сводиться к нулю. Далее потребуется соединить обе половинки между собой и зафиксировать их в таком положении, чтобы без проблем обработать внешнюю часть. Так как для применения приспособления его придется брать в рот, необходимо избавиться от всех неровностей, шероховатостей, отполировать и держать внешнюю сторону в чистоте.

Манок из шприца

Есть возможность изготовить манок на рябчика своими руками из шприца. Для этого берется небольшой шприц объемом 1 мл.

Работа начинается с того, что необходимо срезать носик шприца вместе с иглой. Обычно для этого используется либо обычный остро наточенный нож, либо специальный канцелярский, имеющий сменные лезвия. Далее необходимо придать изделию цилиндрическую форму, которая по диаметру будет равна внутреннему диаметру самого шприца. Все эти действия приведут к получению заготовки.

Необходимо взять простой карандаш, лучше всего пластиковый, и снять с него внешний слой примерно 4 см. После этого нужно отрезать кусок обточенного карандаша, а его длина должна составлять 7-8 мм. С одной из сторон порожка (шприца) необходимо сделать косой срез, чтобы получилась лыска.

Доведение работы до конца

Трубка этого предмета будет являться корпусом будущего манка. В ней, отступив 2 см от края, необходимо вырезать небольшой срез двумя движениями. Первое движение — оборудование вертикального и прямого среза ближе к краю. Второй срез — наклонный, а находиться он должен в том же месте.

Как сделать манок на тетерева из этого же шприца? Чтобы закончить работу, нужно при помощи поршня установить порожек в нужное положение. Правильное положение — торец порожка упирается или немного выступает за вертикальную линию отверстия, сделанного ранее. Скос лыски в таком случае должен быть направлен в сторону выходного отверстия.

Последние манипуляции по изготовлению заключаются в следующем. Выдвигается шток шприца, настраивается подходящий звук, после чего отрезается лишняя часть таким образом, чтобы была возможность закрыть манок крышкой.

Латунная гильза в качестве манка

Достаточно простой вариант изготовления манка — это применение латунной патронной гильзы. Чаще всего опытные охотники изготавливают такое приспособление из двух гильз, которые спаиваются между собой. Чтобы сделать все нужные отверстия, придется использовать надфиль и сверла по металлу. Для изготовления порожка можно использовать винную пробку, древесину, пластик, кому какие материалы больше подходят.

Манки из других материалов

Можно делать манок на рябчика, к примеру, из сосновой или еловой ветви. Выбрать подходящую ветвь необходимо весной, до того как начнется движение сока в деревьях. Диаметр веточки должен быть 5-7 мм, а длина 6 см. Необходимо очень аккуратно, не повредив саму ветку, снять с нее кору, перед этим сделав кольцевые надрезы на ней, провернув сердцевину.

На такой веточке необходимо сделать резонаторную выемку. От нее будет зависеть издаваемый звук, а потому, если необходимо его изменить, то выемка удлиняется или углубляется. После этого необходимо будет вырезать продольный канал, через который и будет проходить воздух. После этого нужно надеть кору на веточку обратно. Хранить такой манок можно до самой осени, тщательно оберегая его от сырости.

Можно изготовить такое приспособление из провода с изоляцией. Для этого потребуется 6 см провода. Нужно отступить от его края 2 см, сделать поперечный разрез шириной 4-5 мм. Далее потребуется кусочек проволоки длиной в 2 см, который будет вставляться в переднюю часть манка таким образом, чтобы он совпал с надрезом. В заднюю часть потребуется вставить проволоку с кольцом, при помощи которой будет возможность регулировать звучание.

Другой вариант предполагает использование кости. Для этого потребуется иметь в наличии трубчатую кость голени такого животного, как гусь, заяц или тетерев. Необходимо отделить головки от костей, полностью освободить их полость, обезжирить. Одна из сторон кости срезается ровно, другая под небольшой скос. Далее проделывается отверстие для звука не более 2,5 мм.

Чтобы успешно настраивать манок из кости, потребуется сделать порожек из воска. Регулировка звучания осуществляется у отверстия выхода звука. Для этого оно на треть заполняется этим воском. Чтобы добиться нужного звучания, нужно при помощи иглы проделывать отверстие в воске до нужного момента. В конце работы важно просмотреть, чтобы внутри манка не осталось ничего лишнего.

Выводы

В конце стоит сказать, что разнообразие манков позволяет изготавливать их из самых разных материалов. Более опытные охотники, у которых уже есть опыт в этом деле, задаются такими вопросами, как сделать манок на изюбря из кинопленки, к примеру. Однако это достаточно сложно, а потому стоит начать с более простых и понятных примеров. Переходить к сложным конструкциям стоит лишь после сборки достаточного количества простых экземпляров. В общем же данная конструкция значительно облегчит задачу охоты на разные виды птиц.

Источник

Простейший самодельный электронный манок для охоты

Дубликаты не найдены

Бегло чекнул гугл, многие пишут что нужно запретить, но в данный момент, как я понял, он не запрещен.

плохо чекали, банально запрет в основах прописан, в Правилах охоты.

У нас и сетями везде законно торгуют, не смотря на то, что в большинстве регионов ловить ими запрещено. Правила охоты:

52. При отлове и (или) отстреле охотничьих животных запрещается:
52.14. применение электронных устройств, имитирующих звуки, издаваемые охотничьими животными и иными животными, за исключением осуществления охоты в целях осуществления научно-исследовательской деятельности, охоты в целях регулирования численности, а также охоты на волков, шакалов и ворон (серой, черной и большеклювой), в случае отнесения последних законами субъектов Российской Федерации к охотничьим ресурсам;

Ладно, манок пусть кричит «халява» — будем на прапорщиков охотится.

применение электронных устройств, имитирующих звуки, издаваемые охотничьими животными и иными животными

Приказом по части, объявить их промысловыми, посмертно.

Зря родную плату выкинул — на ней усилитель мостовой, при 12 вольтах питания вся птица в округе оглохнет.

Тема следующиего видео: автоматическая туррель из сайги и ардуино на утку.

Позови меня с собой!)))

Снимал мой друг, тег (Мое). Сибирь, недалеко Улан-Удэ.

Часть третья. Для тех кому интересно. Установил новый кронштейн и прицел на Мосинку.

Первый
Второй
В пятницу произошло знаменательное событие, приехал долгожданный кронштейн.
Главное его достоинство — установка в штатное место без доработки и корректировок металлических частей оружия. Вот он «моя прелесть»

Не реклама!
Выглядит не плохо да и на ощупь тоже ничего. Изготовлено качественно подогнано аккуратно. Крон под кольцо 30 мм со вставками, видимо под меньший диаметр. Мне оно не надо, поскольку имеющийся в наличии прицел как раз 30-ти мм в диаметре. Вставки безжалостно извлечены и на всякий случай аккуратно уложены в коробочку на антресоль, а вдруг пригодится!

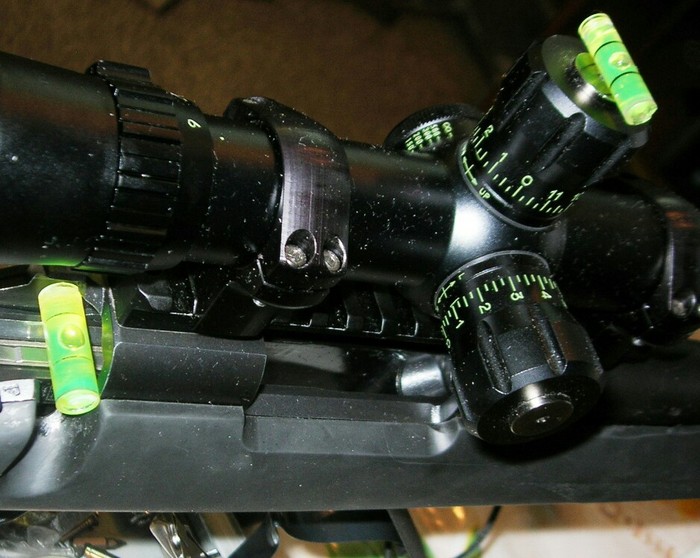

На этой фотографии прицел и кронштейн установлены, но не закреплены толком только слегка «наживлены». Очень уж хотелось посмотреть встанет не встанет(это я про кронштейн) подойдёт не подойдёт. В первом приближении вроде получилось не плохо.
