Самостоятельно делаем AUX-выход на автомагнитоле

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

• Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
• Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

1. Отвёртка крестовая (средних размеров).
2. Нож.
3. Изолента.
4. Набор штатных ключей для извлечения CD-магнитолы.
5. Провод от компьютерного контроллера USB.
6. Перемычка от жёсткого диска компьютера.
7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

Разъём для последующего подключения AUX-кабеля

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

Готовый изолированный AUX-кабель

Кабель и перемычка, подключенные к разъёму магнитолы

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
2. Штекер от наушников на 3.5 мм.
3. Термоусадка.
4. Паяльник.
5. Отвёртка крестовая (средних размеров).
6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

Автомагнитола извлекается из ниши

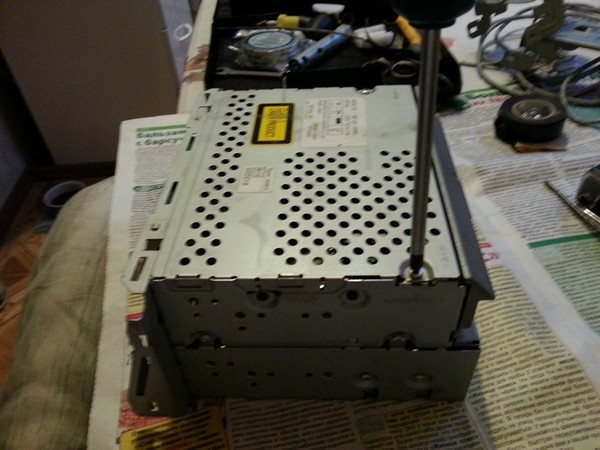

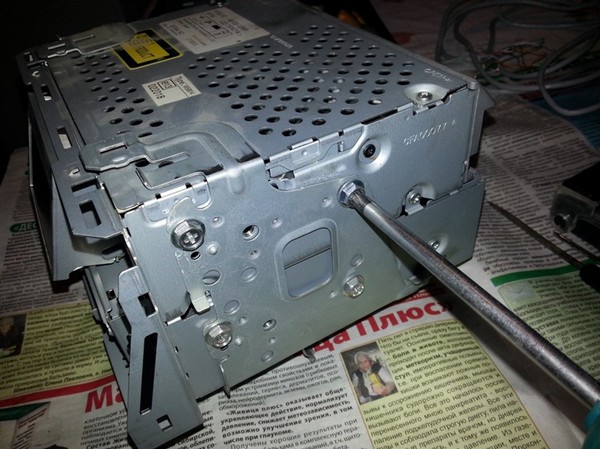

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

Провода припаиваются к левому каналу, правому и земле

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
2. Термоусадка.
3. Штекер от наушников 3.5 мм.
4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

Источник

Установка и подключение AUX в Toyota E12 и установка USB и AUX в штатную магнитолу Yatour/Demon в Toyota Corolla 120

Содержание статьи:

1. Установка и подключение AUX для Toyota Е12

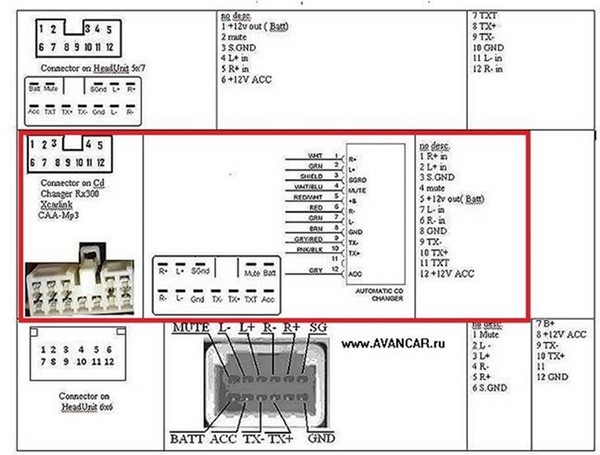

Штатное устройство читает только CD, что для человека, любящего музыку, недостаточно. Подключение AUX к данной магнитоле (toyota 86120-12880) стало ясно на 100%, что через гнездо подключения CD -ченджера это хрен получиться. Весь фокус-покус в том, что там есть контакты TX (№ 9 и 10 на 1-ом рисунке, средний разъем), марсианским сигналом на которые (с того же ченджера) активируются аудиовходы этого же разъема (№1,2,6,7, что и реализовано в USB адаптерах). Но спать я еще не хотел и поэтому свершилось чудо — нашел сайт с толковым изложением информации по доработке штатной магнитолы для подключения к ней телефона или плеера, в общем, всего с 3.5 джеком.
Всё что нам нужно — кусок 5-ти жильного кабеля (0,5м) (UTP, USB), разрыватель (разъединяет сигнал при вкл. в него 3.5 джека), паяльник или же просто отвезти плату в мастерскую на 10 мин. На выходных слеплю, фото выложу, разъемов думаю ставить 2 — возле подлокотника и в отсек над пепельницей.

разъем для подключения CD-ченджера

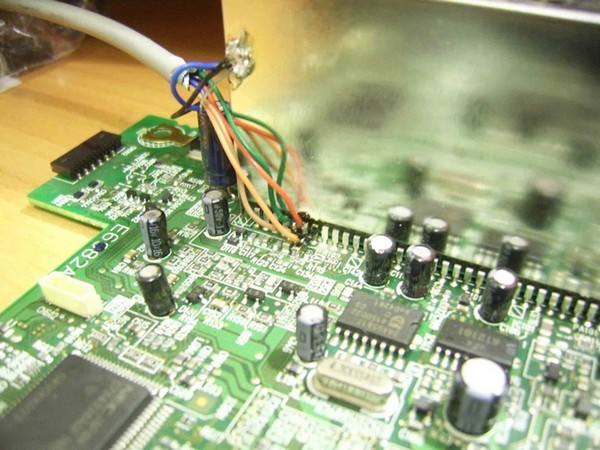

масса припаяна на сам усилок

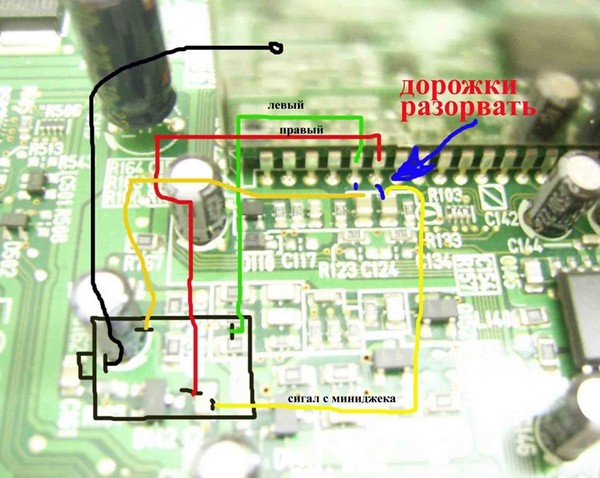

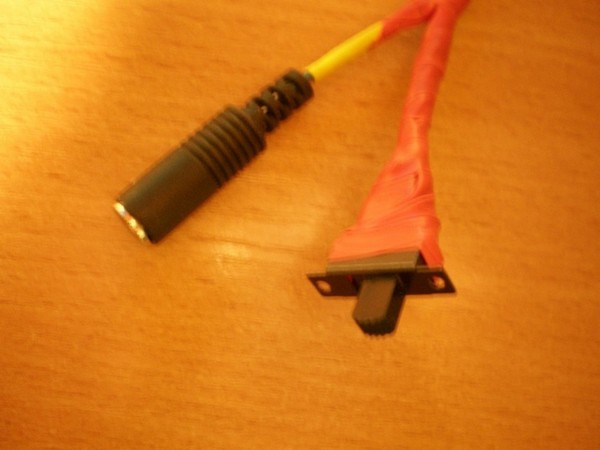

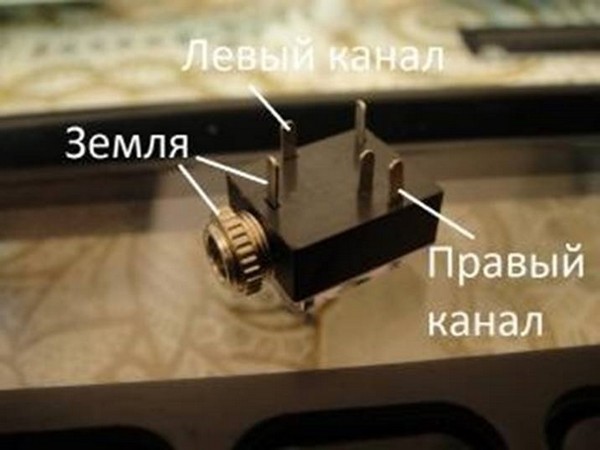

Дорожки распаиваем, для того, чтобы их соединял и размыкал разрыватель, или же можно поставить вместо него обычную 3.5 маму с 6-ти контактным тумблером (след. фото)

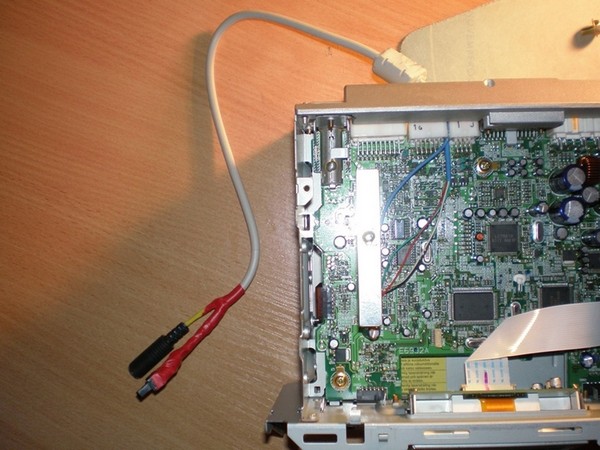

общий вид 2-го варианта

На всё 3 часа ушло (с поиском деталей).
Снимаем магнитофон (на ютубе есть этот процесс, обозначу сложные места ):

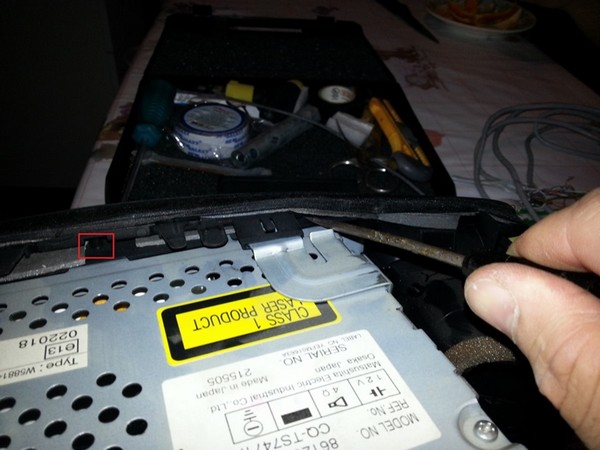

Обратите внимание, при снятии рамки с воздуховодами с магнитолы, нужно подковырнуть в 3-х местах сверху и снизу при этом стягивая саму рамку, клипса обозначена квадратом (одна из 3-х)

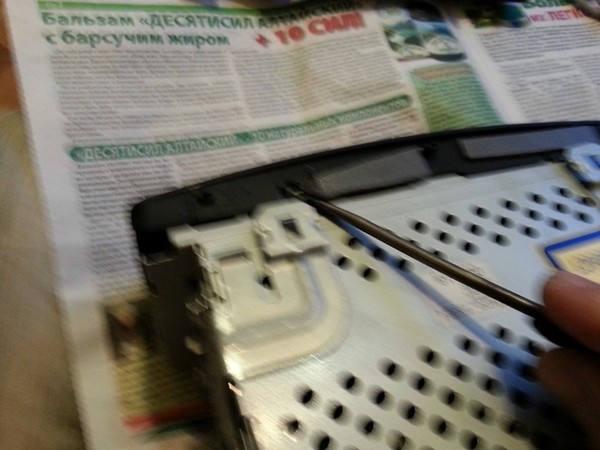

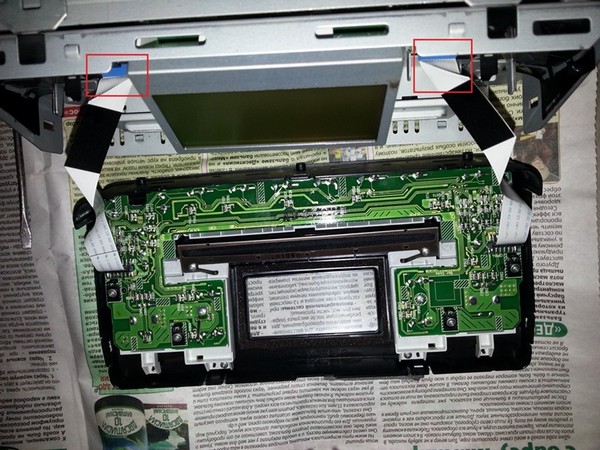

Также снимаем переднюю панель, без рывка дабы не испортить шлейфы

отсоединяем шлейфы немного потянув

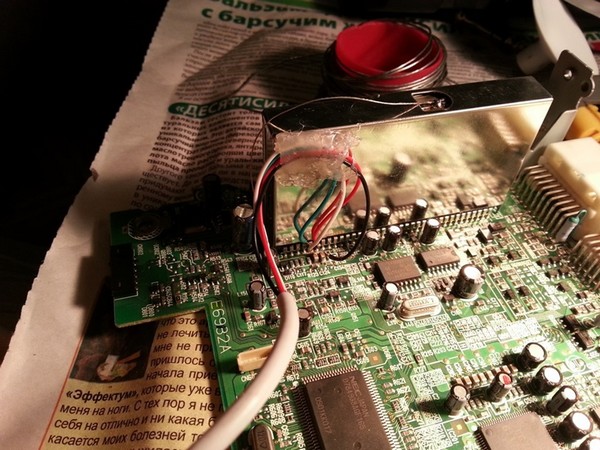

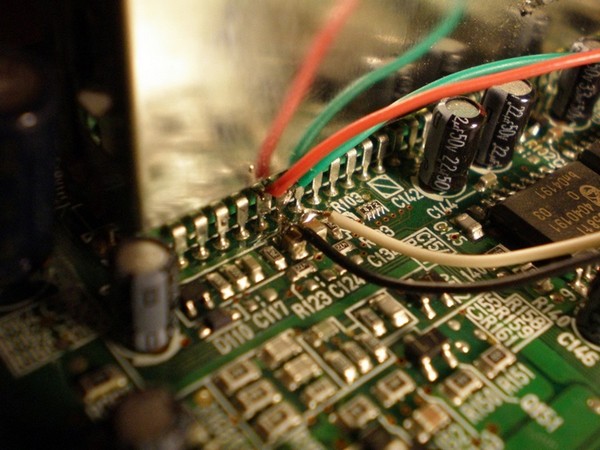

Предварительно убрав контакт между 5,6 ножками и соотв. конденсаторами (я расцарапал их канц. ножом, ближе к ножке усилка . Царапаем потихоньку пока не проявиться медная тонкая дорожка, и далее царапаем аккуратненько пока контакт не исчезнет — тестер вам в помощь) припаиваемся к ним, землю на корпус. Контакты припаянные к конденсаторам и есть наша линия с 3.5 джека Играет в режиме радио!

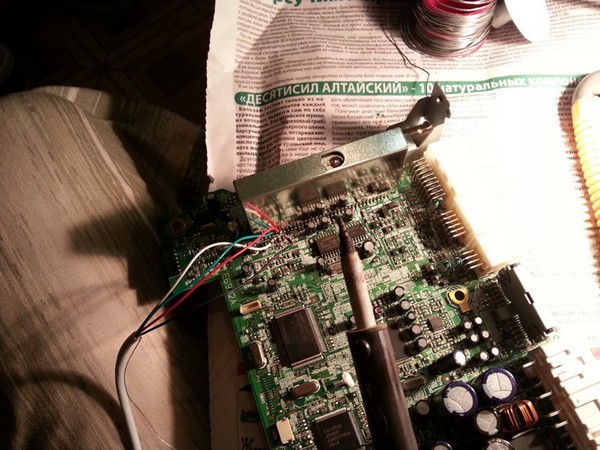

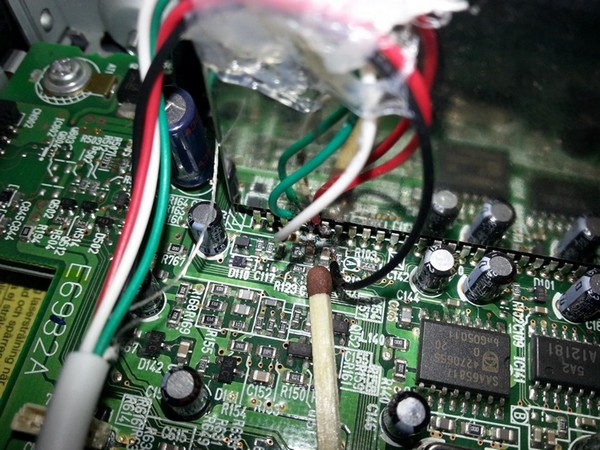

паяльник за 150 рублей (куплен давно) но благодаря его тонкой насадке (пол спички на конце) справился сам.

запилил проводки горячим пластиком с пистоля

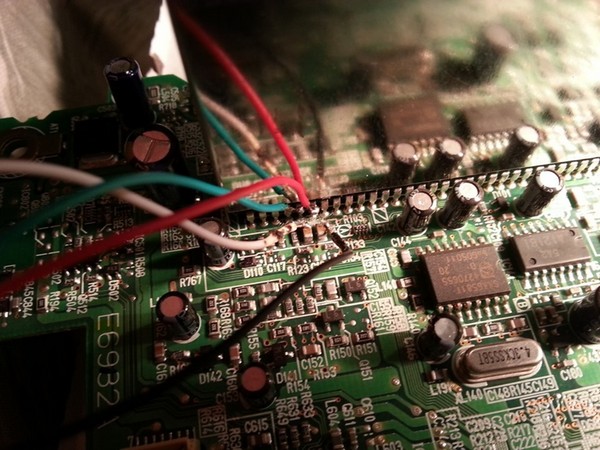

Для наглядности, я думал там больше всё будет. Такую мелкую пайку 1-й раз делал.

И того на всё про всё — 0 рубликов). Сделал времянку — припаял разъем 3.5 от наушников и вывел его через отверстие под ручником к подстаканникам.

2. Установка USB и AUX в штатную магнитолу Yatour/Demon в Toyota Corolla 120

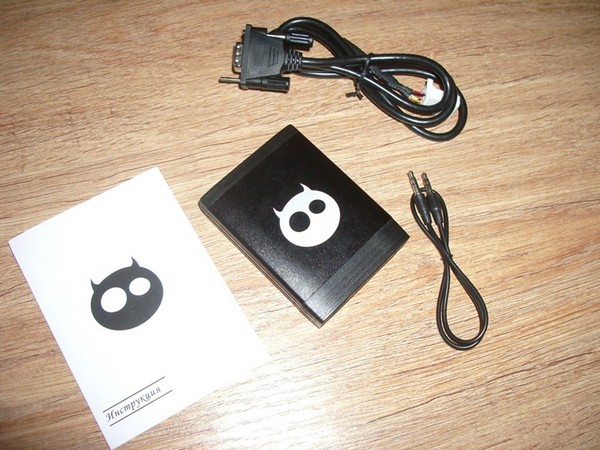

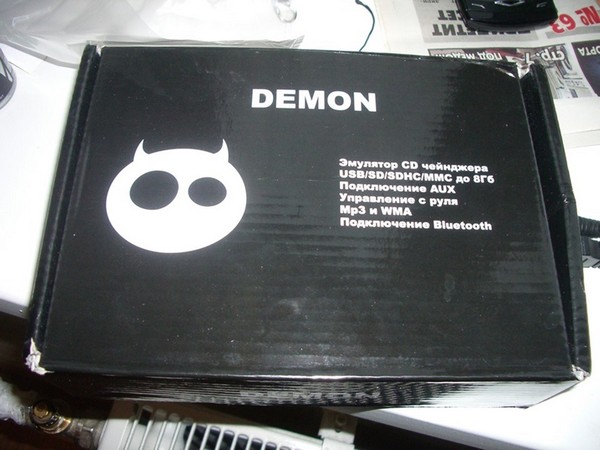

Без мп3 жизнь немила. Штатное устройство менять не хотелось т.к. дорого, и не особо красиво. Поступил стандартно, заказал плеер Yatour 6+6. Ждал 2 недели, пришла коробочка, только там не ятур, а демон какой-то. Ну да ладно) Стоила эта штука 1900+ доставка 300р + почтовый сбор итого 2400.

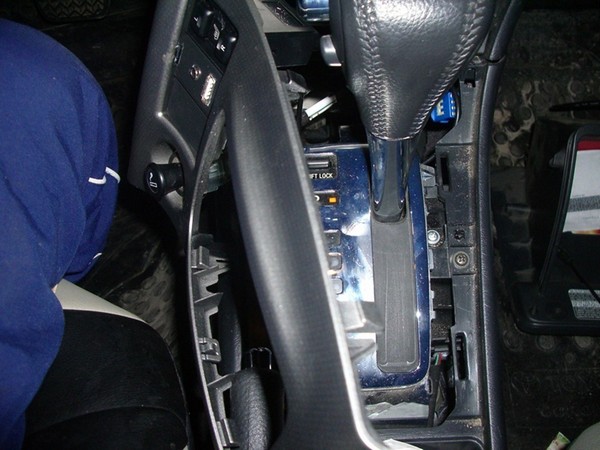

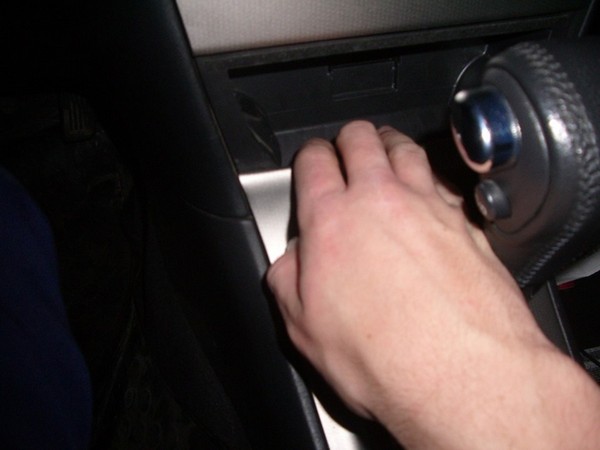

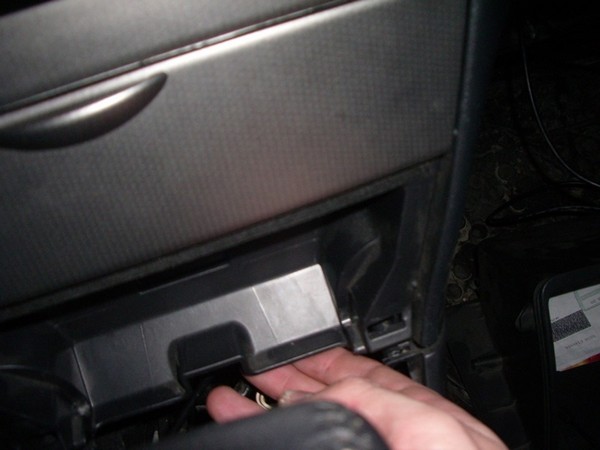

Она еще и блютус поддерживает, но надо докупать спец. блок. В принципе, можно будет сделать когда-нибудь. Ну да ладно. Процесс установки следующий, снимаем пепельницу, потом тянем на себя пластиковую планку под ручкой КПП

Откручиваем два болта крепящий центральную консоль и тянем её на себя поддевая снизу

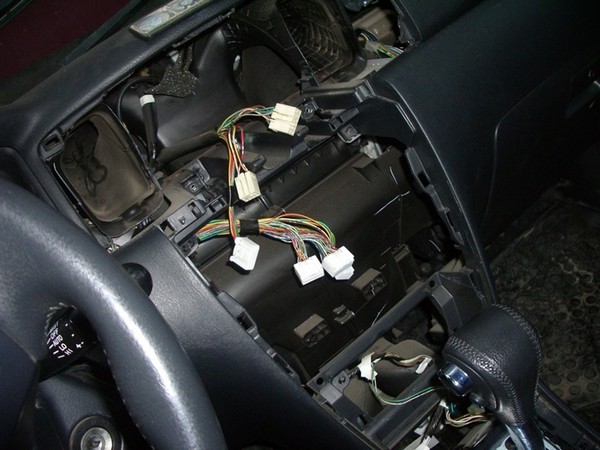

Дергаем не боимся. Отходит. Дальше магнитолу, откручиваем 2 болта и 2 самореза крепящих её. Тянем — снимаем. Получаем картину:

Подключаем шнурок от плеера в подходящий разъем на магнитоле (он там один такой) и собираем все в обратной последовательности. Демона я в бардачок кидать не стал, а решил установить по цивильному, типа как будто моя магнитола с завода USB поддерживает).

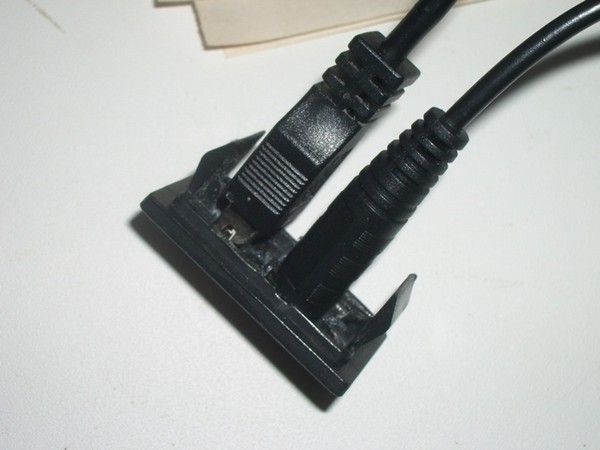

Купил удлинитель USB и AUX, вытащил заглушку (которая рядом с подогревом) и сотворил такое

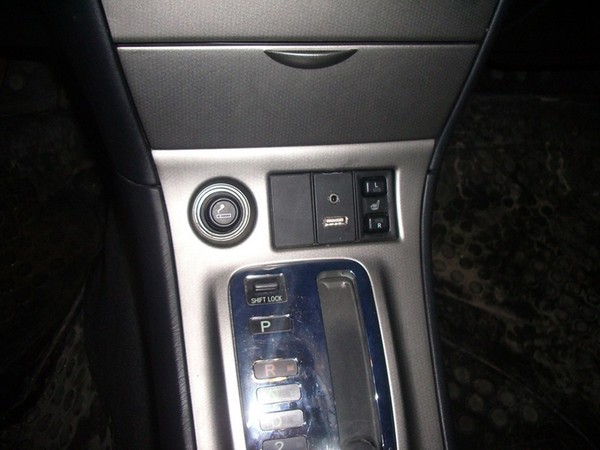

Вообще это было самое муторное. Если для AUX просто дырочку просверлить, то для USB по сложнее. Где-то час потратил на то, чтобы все более-менее подогнать. В итоге все установив получилась такая картина

Конечно выглядит не на 100%, но вполне гармонично и прилично.

Теперь по поводу звука. Через AUX он плохой. Шипит, свистит и очень слабый (я с телефона пробовал, на обычной магнитоле в другой машине совсем иной звук). Лучше этот выход вообще не выводить, толку от него 0. А вот флешку читает не плохо. Достаточно быстро и звук достойный. Я довольно придирчив к звуку, скажу, что по качеству он чуть лучше, чем на диске. Запас громкости больше, а ключевое отличие в более глубоких басах, провалов нет на любой громкости, даже не думал, что штатная акустика может так неплохо басить) Многие писали, что при прослушивании файлов надо делать громче, и когда прыгаешь на радио то бьет по ушам (ну как с диском) но тут такой проблемы нет.
