Безопасность работ на высоте обеспечит люлька для манипулятора, сделанная своими руками
На сегодняшний день существует множество разновидностей работ, выполнять которые приходится на определенной высоте.
К ним относятся:
Устранение различных неполадок с линиями электропередач
Покрасочные и ремонтные работы
Обслуживание водо- и газопроводов
Монтаж и демонтаж разнообразных конструкций
Осуществление спасательных операций и т.д.
В подобных случаях наиболее разумным и рациональным является применение такого устройства, как манипулятор с люлькой.
Данная разновидность спецтехники выполняется в виде манипулятора, оборудованного не стандартным крюком, а специальной площадкой, которая и называется люлькой.
Для всех подобных конструкций характерны различные технические параметры.
Наиболее важными из них являются следующие:
Грузоподъемность
Вместимость
Электроизоляция.
Практика применения КМУ с автомобильными вышками при выполнении ремонтных, отделочных и других строительных работ показывает, такие устройства оказываются менее эффективными, чем строительная люлька, установленная на манипулятор.
Кроме того, при выполнении различных работ, автовышка оказывается менее экономичной, чем манипуляторная установка с площадкой. В процессе работы автовышки двигатель машины должен работать и сжигать дорогостоящее топливо и масло. В результате снижается его ресурс, и увеличиваются расходы.
Использование КМУ с люлькой
Стационарный кран, оснащенный люлькой, работает только от электричества, поставляемого стационарной сетью.
При этом он использует электропитание только в части операций, таких как подъем, опускание и поворот стрелы манипулятора влево или вправо.
Учитывая, что при этом не требуется демонтировать подъемный крюк, возможности механизма существенно расширяются.
Важно уточнить, что не так просто и безопасно пытаться изготовить такое устройство своими руками и использовать его. Для этого следует получить специальное разрешение в Российском Техническом Надзоре. Также монтажная люлька может быть легко снята с манипулятора и без проблем перевезена при помощи обычного кузовного автомобиля.
Если более подробно рассматривать область применения этого подъемного механизма, то он является незаменимым на ограниченных пространствах, таких как строительная площадка в городских условиях. Обычный строительный кран не всегда может беспрепятственно доставить людей и материалы на крышу дома, тогда как манипулятор с площадкой способен довольно быстро справиться с этой задачей. Например, для переноски рубероида на крышу жилого дома рабочим придется потратить достаточно много времени и сил, тогда как при помощи КМУ эту работу можно выполнить буквально за несколько минут.
Особенности конструкции
Строительная люлька, установленная на автомобильное подъемное манипуляторное устройство, позволяет выполнять многие виды работ, требующие особенной аккуратности и осторожности. Например, такое КМУ может использоваться для следующих операций:
Оперативная замена ламп уличного освещения
Ремонт прохудившихся швов в жилом панельном здании
Установка световой рекламы
Ремонт неисправной электролинии и т. д.
Чаще всего люльки, устанавливаемые на манипулятор, имеют ограждение высотой в 130 сантиметров. Их длина составляет 110 сантиметров, ширина – 83 сантиметра. Такой площади обычно оказывается достаточно, чтобы КМУ могло поднять двух работников вместе с инструментом. Во избежание различных проблем при эксплуатации такой кран оснащается рядом необходимых и эффективных приборов и устройств, обеспечивающих максимально безопасное выполнение высотных работ. К таким элементам оснащения относятся:
Механизмы горизонтального расположения люльки
Устройство гидравлической фиксации
Блокировочный механизм подъема стрелы, если кран не установлен на опорах
Прибор, ограничивающий подъем люльки
Система аварийной остановки как с пульта оператора, так и непосредственно с площадки
Указатели наклона
Счетчики моточасов
Ограничители подъема груза.
Все перечисленные средства, благодаря которым манипулятор оказывается безопасным в работе, необходимо сертифицировать и обязательно проверить перед работой.
Источник
Строительные люльки для КМУ собственного производства
В июле этого года компания «Техрегион» прошла добровольную сертификацию для монтажных корзин для КМУ собственного производства. Система добровольной сертификации «ЕВРАЗСТАНДАРТ» дополняет возможности национальных систем подтверждения соответствия безопасности продукции и услуг, а также дает возможности подтверждения их качества и соответствия экологическим требованиям. Система разработана на базе мировых и национальных технологий сертификации, изучения мнений экспертного и бизнес-сообщества.

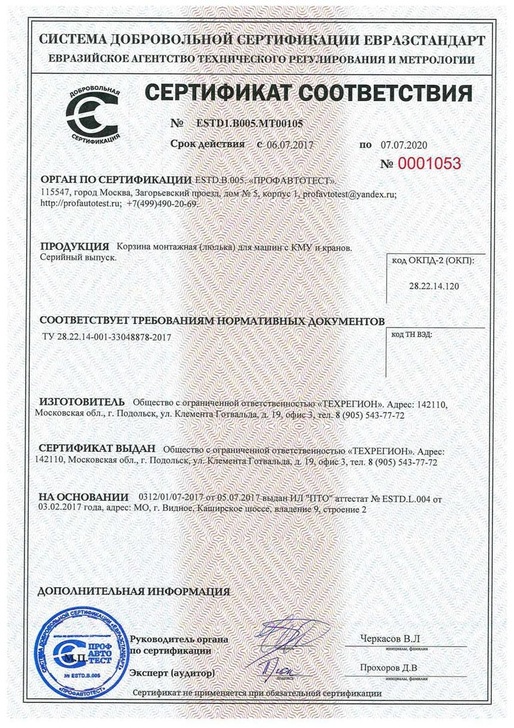

Сертификат на люльки для кранов-манипуляторов
Не секрет, в Южной Корее уже давно был налажен выпуск монтажных корзин для КМУ. Установка люльки позволяет эксплуатировать автомобиль с КМУ в качестве автовышки. Поскольку при такой модернизации крана-манипулятора люлька является съемным навесным оборудованием, то описанная выше установка корзины не ухудшает характеристик манипулятора как грузоподъемного устройства. В тоже время корейские монтажные корзины не соответствуют требованиям Ростехнадзора. Поэтому их использование на КМУ в России было ограничено. Люльки собственного изготовления не только не имеют таких недостатков, но и стоят дешевле корейских, при этом не уступая им по эксплуатационным параметрам. ДобавимЮ что намного проще доставка люлек по регионам России, а также ремонт или получение необходимых запчастей. Наши люльки имеют следующие характеристики. Длина, мм — 1400. Ширина, мм — 850. Высота, мм — 1250. Высота перил, мм-1100. Вес монтажной корзины(собственный), кг-140 Грузоподъемность, кг-200.
Наши люльки для КМУ на складе в г. Подольск Московской обл.
Возможностью купить люльку для манипулятора могут заинтересоваться не только владельцы телескопических КМУ, но и других типов крановых установок. Довольно интересна идея установки монтажной корзины на автокран, т.к. автокран позволяет работать на гораздо больших высотах, чем большинство КМУ, появляется возможность замены автовышек большой высотности.
Наши специалисты могут установить монтажную люльку не только на крановые установки, имеющие адаптер для корзины на последней секции стрелы(как большинство КМУ корейского производства, с которыми наши корзины полностью совместимы), но и на другие марки кранов-манипуляторов. Для этого к стреле на последней секции при помощи сварочного соединения монтируется плита крепления и усиливается «косынками». Затем к этой плите болтами высокой прочности крепится «быстросъем».
