Деревянный люк в подпол: чертежи и схема, как сделать своими руками

Подпол в доме – это возможность хранения съестных припасов и других вещей, не захламляя жилое пространство. Многие предпочитают сделать деревянный люк в подпол своими руками, потому что он дешевле готовых конструкций и проще в монтаже.

Можно предусмотреть и дверь с лестницей, но они требуют много места и по деньгам обойдутся намного дороже.

Чем удобен люк и его недостатки

Важный и единственный плюс – это экономия пространства. Такой вход можно сделать в середине комнаты, он становится частью пола, при этом может быть незаметным.

При изготовлении люка сложно без опыта и хорошего инструмента сделать его незаметным. Магазинные решения тоже нуждаются в умелой отделке.

Решения из магазинов стоят дорого.

Особенности люков, как проходов в погреба

Как уже стало понятно, люк – это дверца, которая маскирует вход в подвал и конструкционный элемент с важными функциями.

• После установки люк становится частью пола. По нему также будут ходить люди, а значит, он должен выдерживать нагрузки.
• Люк должен обладать герметичностью, так как он отделяет жилое помещение от нежилого. Через него не должны в комнату проникать неприятные запахи.
• Хороший люк либо утепляется, либо делается из материалов, непроводящих тепло. Иначе, так как погреб не отапливается, под крышкой постоянно будет собираться конденсат из-за перепада температур.
• Изделие высокого качества не должно выделять на фоне остального интерьера. Наоборот, оно должно быть незаметным, и сочетаться с обстановкой.

Из конструкционных дополнений люк комплектуется:

• Надежной ручкой для поднятия крышки.
• Системой газлифтов, которые помогут с поднятием, и не будут давать крышке самопроизвольно опускаться. Люк может оснащаться любым другим фиксирующим механизмом. Лучше, чтобы было и то, и другое.
• Обязательна система запора, которая не позволит люк отворить детям.
• Следует предусмотреть открывание люка изнутри.
• Лестница крутая, потребуются поручни, которые ставятся в самом погребе и могут устанавливаться на крышке люка.

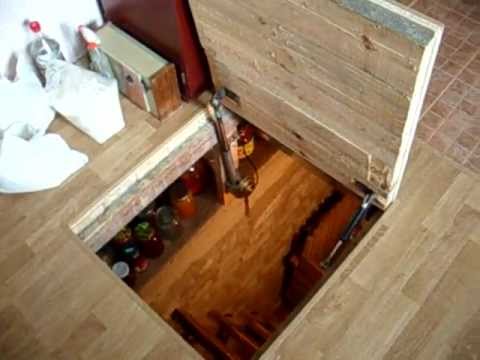

Тут предусмотрены и газлифты и надежные поручни

В магазинных изделиях, по большей части, все перечисленное уже реализовано.

При выборе газлифта, главное, не экономить. Недорогие китайские модели долго не служат, и могут стать причиной самопроизвольного захлопывания.

Для широкого люка потребовалось восемь амортизаторов

При покупке обязательно проверьте рабочий вес изделия и максимально допустимые нагрузки — соотнесите их с массой крышки люка с учетом ее последующей отделки. Необходимо сделать 15% запас, чтобы крышка и держалась хорошо, и закрывалась нормально.

Если люк действительно очень тяжелый, следует предусмотреть дополнительную систему фиксации в открытом положении, на случай выхода газлифтов из строя.

Что нужно учитывать при составлении чертежа люка

Помимо строения конструкции, важно определить место установки. Лучше это делать на этапе строительства дома, чтобы заранее знать, что и где лучше расположить.

Чертеж люка в подвал под плитку

При этом учтите следующие моменты:

1. Стоит выбирать точки, находящиеся чуть в стороне от стен. Жаться к ним не стоит, потому что во время эксплуатации хода крышка может задевать отделку, да и распахиванию это может мешать. Вдоль стен обычно расставляют мебель, что тоже может стать неудобством. Поэтому ориентируйтесь, если не на центр комнаты, то хотя бы на отступ от стен.
2. При планировки кухни в частном доме в середине ставят обеденный стол. В этом же помещении чаще и делается проход вниз, так что соотнести положение этих объектов также стоит, иначе придется постоянно двигать мебель.
3. Каркас люка имеет с внешней стороны ступенчатое строение, что позволяет ему опираться на пол и иметь мощное ребро жесткости. Такой же формы должен быть и проем, что позволит выполнить установку заподлицо, а после замаскировать люк.

Чертежи люка в подвал с амортизаторами – ступенчатое строение рамы

1. Размер люка надо выбрать по самому крупному потенциальному пользователю, чтобы вниз было удобно спускаться, и не с пустыми руками.

Чертежи подвальных люков

Давайте разберем строение нескольких вариантов люков на примере нескольких чертежей.

Классический скрытый люк

На этом фото снизу изображено строение классического скрытого люка откидного типа (ляды).

Чертеж люка в погреб

Изделие изображено в разрезе, но постараемся все подробно объяснить:

• Люк имеет периметральную раму, сделанную их стального уголка толщиной 3-4 мм.
• Изнутри к внутреннему углу рамы приварены скрытые петли, от которых отходят кронштейны Ш-образной формы, соединенные с рамой крышки. Ход такой петли не может быть больше 90 градусов, поэтому крышку устанавливают практически в вертикальном положении.
• К полу каркас люка крепится на саморезы или дюбель-шурупы в зависимости от типа материала пола.
• С другой стороны рамы имеется поворотный замок, управляемый съемным ключом. Он же может выступать в роли ручки, но при отделке крышки керамической плиткой это опасно, поэтому либо покупают мощную присоску, либо монтируются отдельный ухват.
• Рама крышки обшита листом гипсоволокна. Это достаточно прочный материал, чтобы выдерживать вес человека. При этом он обладает высокой адгезией. Можно надежно приклеивать к нему ту же керамическую плитку.

Источник

Что нужно для монтажа люка под погреб

Как сделать деревянную крышку люка для погреба дома своими руками

Чтобы изготовить люк в погреб из дерева своими руками, подготавливают материал. Брус 5*15 см для короба и доски 3*10 см для двери.

1. Из бруса по чертежам выпиливают детали. Фрезером снимают фальц для удержания двери глубиной, соответствующим размерам по проекту. Размер проема больше на 1 см, чем короб. Для врезных петель проделывают углубление на толщину деталей.
2. При помощи угольника наносят перпендикулярную линию на торцах. Доски обрезают по намеченным линиям. Торцовку выполняют циркулярной пилой.
3. Короб собирают гвоздями 10-12 см. По угольнику основание вставляют в проем.
4. Длину досок для двери делают на 2 мм меньше, чтобы двигалась свободно.
5. На направляющих собирают дверь. Прикручивают петли и устанавливают в проем.
6. Проверяют работоспособность всех элементов.

Если люк с дверцей не соответствуют проему, проверяют угольником каждую деталь, т. к. во время сборки конструкция перекосилась

Внимание! Перед выполнением работ все деревянные элементы покрывают олифой или влагостойким средством, чтобы люк не прогнил от сырости подвала.

Выбор материалов

Крышка

• гармонирует с имеющейся или предполагаемой отделкой пола;
• является высокопрочным, но с минимальным весом;
• обеспечит конструкции герметичность и теплоизоляцию.

• Доски, фанерные листы. Если на полу уложена древесная доска, лучше всего монтировать крышку из дерева. Чтобы люк был легким, стоит использовать доски толщиной около 25 мм. Их нужно соединить между собой поперечными рейками для создания цельного полотна. Для верхней отделки крышки отлично подойдет фанерный лист в 10 мм.
• Металл (алюминий, сталь). Если пол покрыт плиткой, ламинатом или другим отделочным материалом, для создания скрытого люка в погреб лучше использовать наполняемые алюминиевые или стальные конструкции, которые представляют собой неглубокую прямоугольную раму. Её нужно установить и наполнить бетонным раствором. Как только он высохнет, поверхность надо облицевать, а крышку утеплить пенопластом или вспененным пенополистиролом.Чтобы соблюсти баланс между весом и прочностью конструкции, нужно использовать листы толщиною 3-4 мм. Недостаток такого варианта – слишком тяжелая дверца.

Петли

• Распашной. Можно использовать обычные дверные петли, однако в этом случае дверца будет просто открываться настежь, но не фиксироваться. Лучший вариант – пружинистые петли от капота автомобиля, так как они фиксируют люк в открытом положении и исключают вероятность внезапного захлопывания дверцы погреба.
• Скрытый. Брать нужно врезные петли. Если навесные модели сверху облицевать ламинатом или плиткой, в дальнейшем такую конструкцию нельзя будет ремонтировать.

Если алюминиевая или стальная крышка получается очень тяжелой, от обычных петель придется отказаться в пользу газовых амортизаторов. Такая стальная конструкция должна выдерживать вес от 1 т.

Ручка

• ручка-кольцо из прочного металла;
• скрытая или потайная ручка.

• Стальную проволоку. Её приемлемая длина – 29 см, а диаметр – 6 мм. Также потребуются саморезы и 2 держателя для щеколды. Проволоку изогнуть таким образом, чтобы получилась буква «П» длиной в 15 см и двумя ножками по 7 см. После этого загнуть ножки по 2 см наружу. В крышке стамеской изготовить углубление по форме ручки, вкрутить в него один из держателей щеколды и оставить часть рукоятки. Вторую часть рукоятки также прижать держателем щеколды.
• Гвоздь. Его длина должна быть не менее 200-250 мм, а головка – широкой и без заусенцев. Для изготовления ручки в крышке просверлить сквозное отверстие немного больше диаметра гвоздя. Далее вставить в него гвоздь, который загнуть на 2-3 см. Если покрасить его головку в цвет пола, можно получить незаметную рукоятку.
• Бельевую веревку. Если ручка нужна срочно, в качестве временного решения можно использовать бельевую ручку. В такой ситуации в крышке нужно просверлить отверстие и просунуть в него сложенную вдвое веревку. Остается только завязать узлы с обеих сторон.

Изготавливаем деревянную крышку в погреб

Чтобы сделать деревянное творило своими руками, необходимы такие материалы и инструменты:

Итак, для начала пропитываем каждую доску олифой. Это сделает их прочными и защищенными от древесных вредителей. Затем отмеряем доски необходимого размера и отпиливаем их, укладывая в ряд. Сверху на них прикрепляют деревянные рейки, получив, таким образом, деревянный квадрат, соединенный этими рейками.

Деревянная крышка изготавливается из досок, скрепленных двумя поперечинами.

С одной стороны крышки набивают фанеру. Если прикрепить её со стороны реек, то образовавшиеся пустоты, можно заполнить урсой или гидроизоляционным материалом, тем самым утеплив творило. Чтобы крышка вписывалась в интерьер, сверху на нее набивают линолеум, ламинат и закрепляют алюминиевыми уголками.

Пошаговая инструкция, как сделать люк в подвал своими руками

Перед началом работ следует разработать точную схему расположения люка с учетом находящейся рядом мебели или проходов. Лучше всего обустройство входа в подвальное помещение осуществлять на этапе строительства самого дома.

Если конструкция будет иметь небольшой размер, то рекомендуется использовать доски толщиной до 4 см, которые требуется обить фанерой, устойчивой к воздействию влаги. Если предполагается, что на конструкцию будет воздействовать повышенная нагрузка, то рекомендуется использовать для изготовления рамы цельный брус.

При изготовлении аналогичной конструкции из металла рекомендуется брать листы стали толщиной от 3 мм и такой же уголок. Для изоляции подвального помещения от жилого рекомендуется его утеплить с помощью листа пенопласта.

1. Прибить к черновому полу раму, изготовленную из 4 брусков.
2. Собрать заготовку из досок и фанеры, размер которой на 10 мм меньше выбранного.
3. Установить со стороны подвального помещения петли или амортизаторы.
4. Вырезать потайную ручку.
5. Прикрутить под углом 90° крышку и проверить механизм работы.

Скрытые люки, изготовленные из дерева, стоит делать многослойными. Для этого рекомендуется первый и наружный слой обшить влагостойкой фанерой, а утеплителем заполнить набивки по краям обрешетки и внутреннее пространство. Обязательно требуется оставить зазор (10 мм).

Металлические элементы проще сделать самостоятельно. Для этого требуется:

1. Вырезать дверцы, которые будут соответствовать выбранным размерам.
2. Приварить уголки по периметру люка. Если конструкция будет иметь большой размер, то его требуется зафиксировать во внутренней части.
3. Уложить пенопласт, толщина которого не будет превышать высоту уголка.
4. Зафиксировать утеплитель с помощью тонкого листа стали и саморезов.
5. Сварить и закрепить с помощью анкера металлическую раму.
6. Прикрепить к одной стороне рамы армированные петли с доводчиком, а к другой – небольшую полоску утеплителя.

Не забываем следовать этапам установки люка

Если производится закладка бетонного перекрытия одновременно с установкой входа в подвал, то, чтобы вывести люк на один уровень с полом, требуется слегка утопить раму вглубь на 1-2 мм.

Точное соблюдение разметки требуется при скрытом монтаже. На металлических деталях требуется заблаговременно подготовить отверстия под крепления с точным соблюдением размеров. В случае с деревянными люками необходимо делать отверстия на 0,5-1 см меньше требуемого, так как волокна могут разбухнуть.

Последний этап — установка. Для этого под торец крышки необходимо подложить планку, высота ее будет равна зазору, который требуется оставить. Фиксация производится только при открытой на 90° крышке. По окончании работ требуется проверить работу механизма. При заклиниванис на любом участке требуется сместить и перекрутить петли.

Определяемся с размером люка

При выборе рассчитывают габариты, размер дверки, посадочный и разъем в свету. Габариты имеют решающее значение при установке у стены или в углу. Световой проем при открытой крышке частично перекрывается петлевым кожухом, упорами или амортизаторами. Оставшееся полезное пространство гарантирует комфортный спуск по лестнице с уклоном.

Такая конструкция обычно обладает небольшим весом, благодаря чему ее можно крепить на обычные петли.

Размер зависит от места расположения и свободного пространства в помещении, несущей способности пола. При покупке готовых изделий в характеристиках указывают посадочный размер, высоту установки и размеры дверцы.

Электропривод устанавливается на люк для управления закрытием и открытием подвала.

Как сделать люк в ламинате своими руками

Чтобы грамотно обустроить вход и положить ламинат на люк в полу, нужно заблаговременно продумать все детали

Это особенно важно при проведении монтажных работ своими руками. Прежде всего, необходимо сделать чертеж и определиться:

1. С местом расположения люка. Вход в подвальное помещение не должен при открывании дверцы затрагивать предметы интерьера, вещи, находящиеся на полу.
2. Размерами будущей конструкции. Минимальные показатели внутреннего проема составляют 75×75 см.
3. Материалом. Выбранный вариант должен отличаться высокими прочностными характеристиками, иметь относительно небольшой вес.
4. Способом обеспечения герметичности и теплоизоляционных качеств.

Совет! Удобнее всего при обустройстве люка в полу использовать систему плавного открытия/закрытия, фиксирующий механизм, это особенно нужно при наличии в доме детей и домашних питомцев. Хорошо применять для ограничения доступа в подвал электропривод.

Чтобы изготовить люк в полу из металла, понадобятся следующие материалы и инструменты:

• листы стали (толщина 3-4, 0,5-1 мм);
• уголок (40-50 мм);
• петли для дверцы;
• лист пенопласта;
• резиновый уплотнитель;
• болгарка;
• отрезные круги;
• сварочный аппарат;
• электроды;
• крепежные элементы;
• дрель с набором сверел.

Инструкция по изготовлению металлического люка:

1. Сделать замеры ширины проема, места, куда будет установлен люк, а также определить толщину плиты перекрытия. Во избежание появления в дальнейшем проблемных мест, недостатков, производить замеры необходимо с максимальной точностью.
2. Создать чертеж, где учтены габариты проема, параметры расходных материалов и напольного покрытия. Под ламинат не стоит делать слишком глубокую емкость (корыто), достаточно сделать ее на общую толщину стяжки, основы и ламелей.
3. При помощи сварочного аппарата нужно изготовить каркас (раму) для установки в проем, осуществить монтаж газовых амортизаторов.
4. Проконтролировать качество и прочностные характеристики конструкции. В случае появления зазоров в тех местах, где они должны быть исключены, спустя время на общем фоне они будут сильно выделяться, портить внешний вид всего пола. Очистить металлическую раму от ржавчины, мусора, заусенцев, прогрунтовать, окрасить. После высыхания краски люк полностью готов к монтажу в проем.

При изготовлении металлического люка своими руками следует учитывать такие моменты:

• параметры стального листа должны быть немного больше от размеров входного проема;
• размещать уголки при обустройстве люка нужно на расстоянии 8 мм (в среднем) от края листа;
• установку ребер жесткости следует делать только по центру каркаса;
• производить сварку составляющих конструкции нужно без пропусков.

Для удобства использования облегченного люка часто применяют дверные петли, но если конструкция состоит из металла, то без надежного варианта просто не обойтись. Для тяжелых конструкций обычные петли не подходят, они могут не выдержать такой серьезной нагрузки. Лучше всего, если крышка будет оборудована плавным ходом. Существует несколько действенных способов:

1. Пружинные петли от капота автомобиля. Их устанавливают на легкую металлическую крышку либо дверцу из дерева.
2. Газовые амортизаторы. Это отличный вариант для дверцы из тяжелого материала.

Важно! Распределять места крепления нужно таким образом, чтобы при полностью разгруженном механизме дверца люка открывалась перпендикулярно. Ручка на люк не создает неудобств при эксплуатации

Ручка на люк не создает неудобств при эксплуатации

Что касается ручки на крышке люка, то ее можно сделать скрытой (потайной) либо складывающейся. Есть еще одно решение – приспособление в виде углубленной чаши, которую монтируют в поверхность люка. Подойдет и съемный вариант ручки, преимущество которой заключается в предупреждении случайного открывания крышки детьми.

Крышка своими руками

Если вы не желаете покупать готовые крышки в магазине и платить за их установку, сделайте их сами. Для создания деревянной крышки своими руками нужно:

1. Подготовить следующие материалы: доски и рейки, лист фанеры, термоизоляцию, петли, ручку и шурупы.
2. Подготовить доски и рейки, обрезав их на заготовки необходимого размера.
3. Покрываем готовые детали антисептиком.
4. Собираем каркас крышки. Для этого на фанеру крепим обрешетку из брусьев.
5. Следующим слоем идет термоизоляционный материал.
6. Поверх обрешетки ложится финальный слой из досок.

Металлические крышки делаются следующим образом:

1. Подготовка необходимых материалов: металлический лист, уголок из металла, петли, уплотнители, доводчики, ручки и инструмент для сборки.
2. Из листа металла вырезается заготовка нужных размеров.
3. На внутреннюю сторону листа крепятся ребра жесткости и стальной уголок.
4. Утепление каркаса крышки термоизоляционным материалом.
5. Укладка финального слоя, который представляет собой металлический лист толщиной не более 1 мм.

Создание выдвижного механизма

Если в доме планируется соорудить вход в погреб, можно дверцу оборудовать выдвижным механизмом. Для его фиксации под полом должно быть небольшое пространство. Для сооружения такой крышки делают следующее:

1. Покупают стальные стержни. Для перемещения дверцы понадобится набор роликов.
2. Крышка будет открываться и закрываться за счет установки 2 электродвигателей. Для их работы потребуется проложить электрокабель, понадобится источник тока.
3. Включение и выключение осуществляется благодаря переключателю, который имеет 3 позиции.

Ревизионный люк с электроприводом: особенности монтажа

Для облегчения подъема тяжелой дверцы люка и защиты подвала от проникновения воров, люк можно укомплектовать автоматикой. Наиболее легкий способ – сооружение откидного механизма. Для его изготовления надо подготовить:

• электрический мотор;
• дюралевая труба;
• лист стали;
• стержни стальные;
• болгарка;
• аппарат для сварки;
• тумблер (переключатель) на 3 позиции;
• наличие источника тока.

Механизм монтируется на готовую откидную крышку, угол открытия люка составит менее 90°. Принцип действия следующий: на электрический мотор поступает сигнал с дистанционного пульта, приводя в действие вал. Стержень поднимается на 80° и устройство фиксирует люк в открытом состоянии. Второй тумблер подает импульс через пульт управления и запускает обратную тягу на моторе. Стержень опускается и тянет за собою дверцу.

Скрытый люк – практичный вариант обустройства подвального входа. Крышка и механизм подъема должны быть безопасными и удобными в эксплуатации. Создать люк получится собственноручно, без привлечения дорогостоящего оборудования и помощи профессионалов.

Серые обои в цветочек

Строительство люка

Цена люка для подвала становится гораздо меньшей, если его строительство вы будете производить собственными силами.

Материалы и инструменты

Для того чтобы построить люк в погреб своими руками вам понадобятся:

Схема устройства люка в погреб

Для того чтобы с внешней стороны крышка выглядела более приятно застелите ее линолеумом. Перед тем как закрепить линолеум обязательно дайте ему хорошо отлежаться. Закрепить линолеум нужно по периметру всей крышки люка, используя алюминиевые уголки. Такой вариант наружной отделки крышки довольно практичен и надежен.

Ручка

Немаловажный элемент конструкции люка это ручка, которая должна обеспечивать удобство открывания и закрывания крышки. Если вы прикрутите к крышке подвала обыкновенную дверную ручку, даже если она очень красива, она будет доставлять неудобства. Ваши домочадцы, без сомнений, будут постоянно спотыкаться о ручку, торчащую из пола.

На фото – крышка люка с утопленной ручкой

Существуют весьма подходящие конструкции, называемые откидными ручками. При правильной установке такой ручки, как гласит инструкция, она совершенно не будет мешать. А при необходимости ее будет легко поднять и опустить.

Для удобства можно предусмотреть съемную ручку. Такая конструкция особенно приемлема для семей, у которых есть маленькие дети. Ведь подвал – это далеко не место для игр.

Петли

Если вы хотите чтобы крышка люка, ведущего в подвал, не просто снималась, а была способна открываться и закрываться, тогда вам следует предусмотреть петли. Петли могут быть использованы абсолютно любые, даже старые петли от капота советского авто будут вполне подходящим материалом.

При установке крышки от вашего люка на автомобильные петли вы будете обладать такими преимуществами, как:

• Легкое открытие. Петли от автомобилей наделены пружинами, что позволяет легко открывать даже тяжелые крышки.
• Фиксированное положение. Крышка будет оставаться открытой, пока вы сами ее не закроете. Это исключает возможность захлопывания люка под собственной тяжестью.

Мебельные петли для люка в погреб

Монтаж подобных петель производится, только когда пружины сняты. Для начала петли устанавливаются снизу. После установки люк открывается полностью, и петли самостоятельно встают на место.

Монтаж крышки погреба

Монтаж крышки погреба производится следующим образом:

1. Производим разметку. Для этого кладем на пол готовую обечайку люка в нужном месте и обводим ее маркером;
2. С помощью перфоратора делаем отверстие в перекрытии на 3 см меньше, чем сделанная на перекрытии разметка;
3. С помощью перфоратора делаем аккуратный бетонный выступ, так чтобы обойма крышки укладывалась в перекрытие заподлицо;
4. Если конструкцией люка предусмотрена установка анкеров – устанавливаем анкера;
5. Замазываем щели между обоймой и перекрытием цементным раствором изнутри погреба и снаружи.

Герметизация и изоляция погреба

Для того чтобы произвести герметизацию люка и изоляцию его от шума и влаги вам понадобится утеплитель. В качестве утеплителя такого рода вы можете использовать обычный дверной утеплитель, цена которого невысока. Но вполне может подойти и обыкновенная войлочная лента.

В любом случае применение утеплителя способно избавить вас от таких неприятных моментов как:

• Через щели в люке подвала не будет поддувать, а это значит, что пол в доме всегда будет теплым;
• Во время закрывания люка крышка не будет громко хлопать;
• Если в погребе появилась плесень, то утеплитель избавит вас от неприятных запахов.

Если уж вы решились делать люк для погреба своими руками, следует учитывать все даже мельчайшие нюансы.

На фото – вход в погреб из кухни

Каждый самостоятельно для себя решает покупать ли люк для погреба заводского производства или же делать его самостоятельно. Главное, чтобы устанавливаемая конструкция была надежной, прочной и радовала вас долгие годы. Наглядно посмотреть, как изготовить крышку погреба своими руками вам поможет видео в этой статье.

Обзор видов

Если при обустройстве дверей подвальных помещений использовать петли плохого качества, то можно рассчитывать на быстрое расшатывание конструкции и сложность в ее использовании. Поэтому мастеру стоит осуществить правильный выбор навесов, учитывая следующие критерии.

1. Качество изделий. В продаже часто встречаются недорогие модели, которым не под силу выдержать тяжесть люка. В связи с этим рекомендуется приобретать товары средней и высокой ценовой категории, так как от них зависит надежность конструкции.
2. Размеры люка. Если габариты крышки люка большие, то петель потребуется больше.
3. Отсутствие клина. Характеристики механизма должны быть подогнаны так, чтобы при регулярном использовании люка дверцу не заклинивало.
4. Возможность осуществлять обслуживание.

Во время установки люков и дверей для погреба могут использоваться следующие виды петель.

Простые угловые накладные. Такие приспособления крепят с одной стороны к люку, а с другой – к полу либо стене. На стоимость товара данной категории оказывает влияние его надежность, декоративность. Наиболее дорогими считаются кованые варианты навесов. Накладные петли состоят из 2-х пластин, их монтаж не вызывает затруднений.

Скрытые. Петли данного вида монтируют в перекрытиях, внутренних каркасах, благодаря чему дверца подвала может выводиться на один уровень с полом. У изделий может быть разная форма и размеры.

Согласно типам открывания, люки делят на распашные и раздвижные. Петли для люков изготавливают из следующих видов металла.

Сталь

Стальные навесы считаются самыми прочными и износоустойчивыми. Регулируемые навесы из стали способны исправить положение провисающих дверей.

Алюминий

Детали отливают из специального сплава, в составе которого находится не только алюминий, но и сталь. Эксплуатируются такие навесы комфортно и на протяжении длительного периода времени.

Петли данного вида производят из силумина в совокупности с алюминием. Предельная нагрузка таких изделий не превышает 5 килограмм.

Предварительные действия

Перед изготовлением и установкой крышки люка необходимо выполнить следующие действия:

1. По краям люка необходимо закрепить металлические уголки или деревянные бруски. Они послужат фиксаторами крышки и не дадут ей проваливаться вниз.
2. Желательно изготовить металлическую решетку, сделанную из кусков арматуры. Она нужна для того, чтобы зимой не нее можно было положить утеплитель. Решетку можно посадить на петли или сделать в виде съемной конструкции.
3. Люк по периметру нужно обить полосками дверного уплотнителя или войлока. Это поможет создать более герметичную конструкцию.

Изготовление заглушки

После того как предварительные работы выполнены, можно приступить к изготовлению заглушки. Для этого нужно придерживаться следующего алгоритма действий:

1. Из материала, выбранного в качестве основы для люка, делаем два одинаковых листа квадратной формы, размер которых будет соответствовать будущей крышке.
2. Далее делаем каркас дверцы, который, для придания большей прочности, необходимо усилить поперечными вставками.
3. Если в качестве материала выбрано дерево, поверхность деталей необходимо пропитать антисептическими веществами. Делается это для того, чтобы повышенная влажность внутри погреба не испортила люк и не просачивалась в помещение.
4. Один из листов крепим на каркас снизу, устраняя при этом все шероховатости конструкции.
5. Пустые ячейки заполняем утеплителем, делая слой как можно плотнее.
6. Устанавливаем второй лист поверх готовой конструкции и надежно скрепляем их.

Помните: заглушка должна быть прочной и выдерживать большое давление. В противном случае она может деформироваться и сломаться, что повлечет за собой травмы и увечья.

Установка петель

Выбираем петли для крышки погреба:

1. Накладные петли. Самый дешевый и простой вариант.
2. Скрытые петли. Благодаря своей конструкции монтируются непосредственно внутри люка или в перекрытии. Их использование позволяет установить дверцу в одной плоскости с полом, сделав ее незаметной для посторонних.
3. Пантографы.
4. Петли, оснащенные приводом, позволяющим открывать и закрывать люк автоматически. Применяются в тех случаях, если крышки люка чересчур тяжелые, и человеку сложно открыть их самостоятельно.
5. Доводчики.

Если крышка люка имеет небольшие размеры, на нее устанавливаются две петли, которые располагают ближе к углам конструкции. Большие люки усиливаются третьей петлей, которая крепится посередине.

Стандартный набор, который необходимо приобрести для полноценной фиксации крышки, будет выглядеть следующим образом:

1. Комплект скрытых петель (правая и левая), которые оснащены специальными кронштейнами для крепления к амортизатору.
2. Амортизаторы необходимой величины.
3. Крепежи.
4. Замок на люк.

Вы можете приобрести подъемный механизм для крышек подвального люка в магазине

Такой набор деталей можно купить сразу одним комплектом в специализированных магазинах.

Установка ручки и герметизации

Ручка для крышки погреба имеет важную роль, и при ее покупке необходимо учитывать следующие нюансы:

1. Вы не можете установить на люк обычную дверную ручку. Дело в том, что она будет выступать над поверхностью пола и за нее можно легко зацепиться при ходьбе. Это противоречит правилам безопасности и приведет к травмоопасным ситуациям.
2. Для наших целей отлично подойдут скрытые ручки для погреба из оцинкованной стали.
3. Для съемных люков необходимо делать две ручки по бокам. Это поможет легко поднять крышку и установить ее на место в случае необходимости.

После установки ручек необходимо озаботиться герметизацией люка. Это необходимо, чтобы в основное помещение не проникали запахи и сырость. Стандартный вариант герметизации — применение дверного уплотнителя или войлока. Полоски, изготовленные из этого материала, крепятся по контуру люка и обеспечивают не только герметичность помещения, но и приглушают звук закрытия крышки. Если вход в погреб расположен на улице, дверцу необходимо отделать полипропиленом.

Конструкция лючка

Нужно знать основные габаритные параметры и особенности механического устройства.

В эти параметры входят:

• внешний — общий по периметру;
• посадочный — установочное отверстие в подполье;
• световой просвет — чистый габарит проема;
• размер дверцы.

• каркас из стального уголка с уплотнителем;
• сборная металлическая петля для крепления дверцы;
• сварная металлическая крышка с внутренним поддоном и наружным ободком из стали по периметру;
• замок-защелка;
• газовые упоры с фиксатором.

Для бесшумного закрытия и герметизации по периметру каркаса размещается уплотнитель, вставляется в пазы или наклеивается. Дверь даже небольшого металлического лючка достаточно тяжелая, пневматические амортизаторы значительно облегчают процесс пользования. На крышке находится сварной поддон с дополнительными ребрами жесткости. В него монтируется основа для напольного покрытия или утеплитель. На поверхности находятся отверстия для съемных ручек.

Толщина металла рассчитывается в зависимости от предполагаемой нагрузки. Окрашивают изделия порошковой краской с добавлением полимеров. Более дорогие модели могут быть изготовлены из нержавеющей стали, алюминия, латуни. В последнее время для небольших лючков используют композитные материалы.

Устанавливают раму до момента заливки чистовой бетонной стяжки, она должна быть в уровень с полом. Предварительно необходимо определится с моделью ревизионной конструкции.

• Подготавливается проем. Лучше сделать корректировку входа в подполье по размерам, используя металлопрофиль.
• Установка люка под плитку и другие покрытия проводят после черновой стяжки, с учетом подъема на уровень финишной.
• Закрепляют, используя крепеж типа дюбеля, длинных саморезов.

Приобретая вход в подвал, учитывают:

• Габаритные размеры хранящихся вещей. Если в погребе будут стоять большие бочки, то необходимо учесть, что периодически их нужно поднимать и проводить санитарную обработку. Особенно тщательно рассчитывают проем, когда речь идет о монтаже технического оборудования, которое нужно обслуживать, заменять его отдельные элементы.
• Среда, в которой эксплуатируется лючок или массивный ревизионный вход. Для влажного подвала правильнее выбирать материалы, не поддающиеся коррозии. Хорошая герметизация нужна, если подполье находится в жилом помещении, чтобы не просачивались запахи.
• Нагрузка на поверхность крышки. Гаражный, технический люк должен быть более прочным.
• Вид покрытия пола, его толщина.
• Телосложение хозяев дома.
• Цена.

Производители и стоимость

1. Одной из ведущих в России компаний является Практика. Она запатентовала конструкции люков-невидимок под плитку серии Портал с распашной системой. Их изготавливают из стали, окрашенной порошковой краской для металла. При нажатии встроенной кнопки люк, оборудованный амортизатором, открывается легко, без усилий. Достаточно слегка притянуть его на себя. Фирма Практика-юг выпускает ревизионные люки для подвального помещения, которые не требуют предварительной подготовки основы для финишного декоративного покрытия.

3. Фабрика Revizor изготавливает люки с пневмоцилиндрами, усиленными зигзагообразными ребрами жесткости, и уплотнителем из резины. Благодаря такому механизму, их можно использовать во влажных помещениях (бассейнах, банях). Одно- и двухдверные ревизии выдерживают повышенную нагрузку.

4. Компании Дива выпускает широкий ассортимент изделий от маленьких лючков до нестандартных моделей больших размеров с несколькими открывающимися створками, которые могут комплектоваться электроприводами.

Производители изготавливают конструкции нестандартных размеров, по специальным проектам.

Компания	Материал	Размеры, мм	Цена, руб
Revizor	Алюминий, сталь оцинкованная	600 х 600	9 660
700 х 800	14 350
900 х 900	14 230
1100 х 1100	18 440
ООО Дива	Сталь, с порошковой покраской	600 х 600	6 600
700 х 700	8 550
800 х 600	8 550
900 х 700	9 450
900 х 900	10 350
1200 х 800	11 550
Проектно-производственная компания Практика	Стальной окрашенный профиль	692 х 692	9 950
692 х 992	11 100
792 х 792	10 600
892 х 892	11 300
992 х 992	11 950

Прежде чем купить люк, ознакомьтесь с информацией об устройстве, производителях, материалах. Определиться с моделью лучше на стадии проектирования и строительства, чтобы он соответствовал габаритным размерам подвальной части и ее назначению.

Современная конструкция

Люк в подвал с газовыми амортизаторами устанавливается там, где нужно обеспечить комфортный доступ к различным коммуникациям и помещениям, которые расположены ниже уровня напольного перекрытия. В данном случае конструкция собирается из прочной качественной стали, защищенной от коррозийных процессов порошковыми покрытиями. Сборка проводится с помощью аргонно-дуговой сварки.

Усовершенствованная конструкция

В качестве облицовки можно использовать любые напольные покрытия:

• керамическую плитку;
• натуральный или декоративный искусственный камень;
• деревянный материал;
• ламинат;
• паркет;
• линолеум.

Правильно сконструированный и аккуратно облицованный вход в подполье будет незаметен в общем антураже, и неважно, постелете вы ламинат или кафель. Газовые пружины придадут ревизионному люку плавный ход и обезопасят эксплуатацию конструкции, избавив этот процесс от рывков и заклинивания

Конструктивные особенности оборудования

Конструкция, изготовленная с особой тщательностью, позволяет устанавливать дверцы больших размеров, при этом прочность каждой петли и самого люка не будет нарушена. Более того, при помощи амортизаторов вы сможете открывать люк на 90 градусов без применения дополнительного усилия, а петли не будут создавать сопротивление. На пружинном оборудовании ставят качественные петли. Не стоит экономить и на уплотнителях, которые не пропускают запахи, влагу и сквозняк.

Источник
