О столярных верстаках

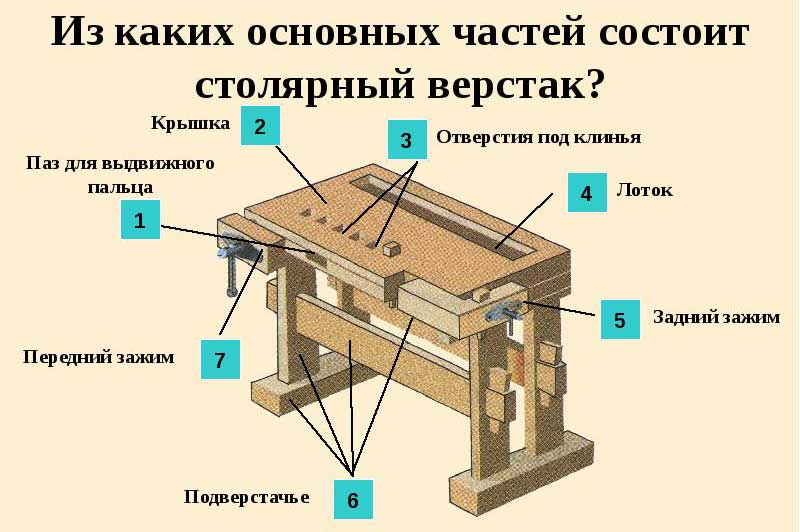

Устройство и назначение верстака

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Источник

Столярный стол своими руками

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Общее описание столярного верстака

В основе любого столярного верстака, независимо от количества операций, которые предполагается выполнять с его помощью, всегда находится обычный деревянный стол. Именно на нем мастер и будет столярничать, сверлить детали, обрабатывать поверхности, собирать деревянные безделушки в одну сложную конструкцию и удивлять окружающих своими навыками.

Хороший массивный стол – это основа. А все остальное – тиски, струбцины, ящики с инструментами и крепежными деталями – все это неизменные атрибуты самого полезного приспособления столярной мастерской.

Проект верстака

Для изготовления столярного верстака своими руками необходимо сначала разобраться с его параметрами, оптимальными именно для вас.

Размеры верстака для работы выбираются с таким расчетом, чтобы можно было работать, стоя в полный рост и не сутулиться. Для человека среднего роста высота стола должна быть в пределах 70…90 см. Но лучше ориентироваться на особенности своей собственной анатомии. Оптимально, если верхний срез ножек будет находиться на уровне ваших опущенных рук. Когда к этой высоте добавится несколько сантиметров (толщина крышки верстака), вы поймете, что работать, стоя за таким столиком — одно удовольствие.

Крышку верстака, так же как и рабочую поверхность, лучше сделать из деревянного массива или фанеры. Есть люди, которые используют для этих целей стружечные материалы, легкие листы ДСП и т.п.. Настоятельно не рекомендуем вам брать с них пример. Это плохой проект — ведь нагрузки на поверхность конструкции могут быть вполне ощутимыми, а стружечная плита в таких условиях быстро выйдет из строя.

Я 5 лет назад от соседа получил в подарок 2 листа фанеры. Ее было решено использовать при строительстве верстака. Размер верстака определился сразу – жалко было резать такой лист. Опыт показал, что лишних сантиметров у стола не бывает. Высота определилась по высоте ладоней от пола и составила 850 мм.

В идеале, самодельный верстак должна иметь на крышке специальный лоток для хранения инструментов и заготовок из дерева, участвующих в работе, а также специальные отверстия (гнезда) для клиньев и гребенок. С помощью клиньев и (или) гребенок детали и заготовки будут закрепляться на поверхности стола. Именно на крышку следует монтировать вспомогательные зажимы (тиски) для фиксации обрабатываемых пиломатериалов.

Размеры верстака могут варьироваться в зависимости от габаритов вашей мастерской. Но, как показывает практика, оптимальные габариты крышки равны – 700 мм в ширину и 2000 мм в длину.

Опоры (ножки) верстачка можно сделать из деревянного бруса 120*120 мм, не более. Этого будет вполне достаточно для того, чтобы конструкция получилась устойчивой и не расшатывалась под воздействием грубой физической силы.

Монтаж верстака

Как показывает практика, сделать верстак не сложно. Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность следует закрепить к опорам тоже с помощью саморезов.

В целях экономии пространства столярной мастерской некоторые мастера делают самодельный верстак откидным. Он крепится на стену. Такой вид установки предполагает, что столярные работы будут выполняться только при необходимости.

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень рама из металла с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке столешница крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой столярный стол плохо выдерживает интенсивные нагрузки, и самостоятельно изготавливаться он может только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начать столярную деятельность, его функционал нужно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочий стол столяра должен быть оснащен соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час.

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

Источник

Столярный верстак своими руками — чертежи, размеры, фото

Большинство работ с распиловкой, обработкой, сборкой различных деталей требует большой плоскости – столешницы. Для удобства на ней (или рядом с ней) должны быть места для хранения подручного инструмента, расходных материалов, саму столешницу лучше снабдить приспособлениями для удерживания деталей во время работы. С учетом всех требований, делать лучше не отдельный стол и стеллажи для всех необходимых вещей, а практичный верстак своими руками.

Инструкция и идеи по изготовлению верстака для собственной столярной мастерской

Если главными инструментами кузнеца являются молот и наковальня, то для столяра нет ничего «роднее», чем его верстак. Именно он для людей, которые работают с деревом, одновременно может являться раскроечной площадкой и сборочным столом, упором и подставкой, приспособлением для хранения инструмента и даже, если хотите, небольшим столярным станком, а иногда и средством заработка. Эта статья рассказывает, как сделать столярные столы своими руками. Представленные в ней инструкции, фотографии и чертеж помогут смонитровать эту конструкцию даже новичку.

В первую очередь, после строительства мастерской необходимо сделать себе стол. Стол типа верстака, по сути. Это стол для работ – примерка, сборка мелких вещей из дерева (табуретки, полочки и пр.) Я его назову сборочный стол.

В действительности, второе название верстака – «сборочный стол». Но, как вы уже поняли, его предназначение выходит далеко за рамки сборочных операций. Поэтому конструкция многофункционального верстака в столярне может быть довольно замысловатой (см. чертеж ниже), а ее разработке (при отсутствии опыта) можно уделить столько же времени, сколько уходит на проектирование самой столярной мастерской.

Разновидности верстаков в зависимости от типа работ и доступного места

С учетом того, как именно будет использоваться сделанный своими руками верстак в гараже, нужно подобрать нужную конфигурацию:

• стационарный или мобильный;
• с неподвижной, постоянно площади столешницей, или раскладной;
• с дополнительными полками/ящиками/держателями и прочими местами хранения или упрощенный, в виде стола;
• прямой, угловой или П-образный;
• отдельно стоящий или смонтированный возле стены.

Поскольку места обычно маловато, лучше планировать стационарный стол-верстак своими руками возле стены, причем располагать его стоит в углу или в наименее задействованном месте гаража или мастерской.

Важно: если в помещении есть окна или вывод вентиляции, возможен сквозняк – рабочее место на его пути располагать не стоит, иначе проблемы со спиной, шеей и разогретыми во время работы мышцами обеспечены.

Мобильный складной верстак, своими руками сделанный из подручных материалов, держать можно где угодно, на время использования выдвигая на подходящее место.

Перед подбором конкретной модели и выбором ее габаритов желательно прикинуть количество уже имеющегося или планируемого к покупке оборудования и инструментов – лучше сделать рабочее место «на вырост», чем мучиться в попытке пристроить дополнительные девайсы на уже переполненные полки.

Назначение и конструкция типового столярного верстака

Прочный и надёжный столярный верстак обеспечит удобство и комфорт во время продолжительной работы с деревянными деталями

Столярный верстак, по сути, является массивным, надёжным столом для обработки деревянных изделий любого размера. Главные требования, предъявляемые к оборудованию этого типа, — прочность и устойчивость. Кроме того, станок должен быть оборудован хотя бы минимальным набором приспособлений для закрепления и удержания заготовок. Габариты рабочего стола выбираются в зависимости от размеров и веса обрабатываемых деталей, а также свободного места в мастерской или гараже. К слову, существуют конструкции компактных верстаков, которые можно разместить даже на балконе.

Конструкция столярного верстака с наборной столешницей. На рисунке: 1 — основание или подверстачье; 2 -верстачная доска; 3 — стусло; 4 — стяжка; 5 — тиски; 6 — опорная балка

Поскольку работы, которые проводят на столярном станке, выполняются с помощью ручного и электрического инструмента, верстак изготавливают из массивного бруса и толстых досок. К слову, рабочую поверхность, или по-другому верстачную доску, собирают только из твёрдых сортов древесины. При изготовлении столешницы применяют сухие дубовые, буковые или грабовые доски толщиной не менее 60 мм. Если столешница будет изготовлена из сосны, ольхи или липы, то её поверхность будет быстро изнашиваться и потребует периодического обновления. Часто верстачную крышку набирают из нескольких узких и толстых досок, устанавливая их на ребро.

Ряд отверстий, выполненных на рабочей поверхности стола, позволяет устанавливать упорные элементы для удобства обработки длинных деревянных заготовок.

В целях облегчения конструкции опорные ножки рабочего стола, напротив, изготавливают из мягкой древесины. Между собой вертикальные опоры соединяют продольно установленным брусом для повышения устойчивости изделия.

Типовая схема столярного верстака

На лицевую и боковую сторону верстака навешивают тиски специальной конструкции для крепления заготовок. Кроме того, на габаритных станках монтируют отдельные зажимные приспособления для крупных и мелких деталей. Оптимальным местом расположения столярных тисков является левая сторона переднего фартука и ближняя часть правой боковины.

В подверстачье — пространстве между опорами, под столешницей, нередко обустраивают удобные полки и выдвижные ящики для хранения инструмента и принадлежностей.

Для удобства в задней части столешницы делают выемку под фурнитуру и мелкие детали. Нередко сложное в изготовлении углубление заменяют рамкой, сбитой из деревянных реек.

Что входит в конструкцию верстака?

Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.

Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.

Конструирование приспособления

Размеры столярного верстака определяют сложность работ, которые будут на нем производиться. Соответственно, чем габаритнее верстак, тем более массивные деревянные заготовки можно ремонтировать.

Причем для работы за верстаком применимо использование как ручного оборудования (пила, стамеска, коловорот), так и механического (электрический лобзик, дрель, рубанок).

Разновидности верстака

Прежде, чем приступить к созданию верстака, необходимо тщательно продумать его конструкцию и составить рабочий чертеж. В первую очередь следует определиться с размерами. Необходимо руководствоваться следующими критериями:

• величина мастерской;
• собственный рост, особенности телосложения (длина рук, левша или правша и т.п.);
• размеры деталей, которые предстоит обрабатывать.

Высота верстака — сложный вопрос. Некоторые источники для определения оптимального размера рекомендуют вычитать из своего роста 70-90 см. Этот метод не учитывает длину рук или иные особенности тела. Более традиционный метод — свободно опущенные ладони должны полностью ложиться на поверхность крышки. Такой вариант удачнее рассматривает индивидуальные предпочтения человека. Важно также помнить, что работа предстоит с заготовками разного размера, требующими различной высоты опорной площадки.

Площадь крышки также необходимо тщательно продумать. Нередко выбирают слишком большие размеры столешницы, аргументируя это тем, что иногда приходится обрабатывать габаритные заготовки. Однако подобные ситуации возникают редко, а столешница большого размера занимает лишнее место в мастерской и постоянно захламлена посторонними предметами.

Определившись с габаритами, надо решить, из чего будет изготовлено основание верстака. Классический вариант полностью деревянный, но прочность металлического основания намного выше. Кроме того, если высота стола выбрана неудачно, металлическое основание гораздо легче нарастить или обрезать без потери прочности и надежности. Также надо решить, нужна ли в основании тумба для хранения инструментов или расходников.

После того, как все детали будут продуманы и определены, следует составить рабочий чертеж. Не обязательно выполнять его по всем правилам, но размеры и основные узлы надо изобразить, чтобы уточнить для себя последовательность сборки, составить спецификацию, рассчитать количество материалов и т.д. Если создание эскиза представляет слишком сложную задачу, можно воспользоваться готовыми чертежами, найденными в интернете.

Выбирая подходящий проект, необходимо учесть свои возможности и навыки. Для начинающего столяра создание сложного изделия едва ли по силам. Целесообразнее выбрать простой проект, который впоследствии будет модернизирован.

Верстак слесарный своими руками

Пильный стол

Основные принципы изготовления

Методику самостоятельного изготовления стационарного и регулируемого верстаков рассмотрим подробнее. Стационарный вкапывается в землю на собственном участке, на даче или во дворе. Если же он устанавливается внутри гаража или другого рабочего помещения, его рекомендуется хорошо прикрепить к полу, чтобы во время работы верстак не качался.

Монтажная последовательность выглядит следующим образом:

Основание – рама из деревянных брусьев, которая скреплена так, чтобы конструкция в результате вышла максимально надежной. Для этого вам нужно между ножками расположить перемычку, а посередине установить царгу. Их лучше всего расположить на расстоянии около 40 см от уровня пола. К слову, они также пригодятся для создания дополнительных полок. Брусья совмещаются с помощью строительного клея. Там, где проводить подобные работы невозможно, нужно эксплуатировать саморезы. Если вы собираетесь сделать разбирающийся инструмент, лучше всего опоры соединять металлическими уголками. В любом случае, сначала подготавливаются все пазы, затем собирается конструкция, клеем обрабатываются места соединения, закрепляем их с помощью струбцин. Лучшим вариантом при устройстве стационарного верстака считается возможность часть инструмента прикрепить к стене для надежности.

Основание представляет собой раму из брусьев

Если сооружать столешницу из нескольких досок, то важно максимально качественно сбить их, чтобы в зазоры не попадал мусор и опилки. Размеры должны превышать ширина и длину основания на 3-5 см – это позволит со всеми удобствами чистить инструмент.

Столешница прикручивается и прибивается к нескольким доскам, которые находятся с другой стороны рабочей поверхности, а в основании необходимо расположить пазы для монтирования брусков.

Читайте также:  Однотрубный дымогенератор своими руками

Доски крепятся к устойчивому каркасу

Рабочий стол нужно привести в порядок с помощью шлифовальной машины, покрыть олифой для снижения риска получения травм от щепок, а к его основанию болтами прикручиваются металлические уголки.

К уже сделанной рабочей поверхности крепим тиски, под которые следует создать углубления в рабочей поверхности, это позволит расположить вертикальную пластину в одну плоскость со столешницей. С нижней стороны устанавливаем фанерную прокладку, при этом важно сделать так, чтобы губы тисков располагались на одном уровне с поверхностью. Приложив тиски, отмечаем участок, где будут сверлиться отверстия, и прикрепляем их с помощью гаек. Заранее фрезеруем отверстия, чтобы болты в них «потонули». Лучше всего устанавливать тиски не по углам, что сделает их надежными даже при условии больших нагрузок.

К поверхности верстака можно прикрепить тиски или пилу

Кроме тисков, вы должны сделать и упоры. Их, конечно, можно сделать самостоятельно, но лучше приобрести и готовые. Однако если решили создать их своими руками, приготовьте прямоугольные упоры, которые можно будет регулировать по высоте. Болты применять не стоит, поскольку они могут повредить заготовки при работе. На рабочей поверхности проделываем отверстия под упоры, при этом располагать их желательно на расстоянии до 50 % от хода тисков – это позволит надежно закрепить любые заготовки.

Видео: верстак с тисками

Видео: рабочий стол с пилой

Монтаж верстака

Как показывает практика, сделать верстак не сложно. Монтаж верстака ничем не отличается от сборки обыкновенного деревянного стола. Вертикальные опоры скрепляются между собой с помощью вертикальных досок и саморезов. Рабочую поверхность следует закрепить к опорам тоже с помощью саморезов.

При сборке верстака следует избегать использования гвоздей для соединения деталей. Ведь впоследствии это может привести к быстрому расшатыванию верстака и даже к перекосу его несущего каркаса.

В целях экономии пространства столярной мастерской некоторые мастера делают самодельный верстак откидным. Он крепится на стену. Такой вид установки предполагает, что столярные работы будут выполняться только при необходимости.

У меня в прошлом, в стесненных условиях, была верстачная доска – ламинированная плита МДФ толщиной 24 мм, с размерами 1200х2200. Она имела небольшие модификации, такие как: отверстия и пазы под крепление ручного фрезера и циркулярки, врезанная вровень рама из металла с резьбовыми отверстиями для крепления линеек и усовые гайки снизу, расположенные в местах крепления ручного рубанка и сверлильного станка из дрели с коромыслом. К стенке столешница крепилась на трех шарнирах. В нерабочее время она поднималась вертикально и закреплялась на стене. Под доской, также на петлях – два треугольника из той же плиты. На них она укладывалась при работе.

Подобная конструкция – это отличный выход из ситуации, при которой внутреннее пространство мастерской сильно ограниченно. Но такой столярный стол плохо выдерживает интенсивные нагрузки, и самостоятельно изготавливаться он может только в исключительных случаях.

После того, как вы смонтируете каркас и рабочую поверхность изделия, простой столярный стол можно считать готовым. Но для того, чтобы он превратился в полноценный верстак и начать столярную деятельность, его функционал нужно слегка расширить, дополнив конструкцию специализированной оснасткой.

Учитывая особую специфику деятельности, рабочий стол столяра должен быть оснащен соответствующим оборудованием. И если необходимые инструменты всегда под рукой, то это превосходный показатель. А грамотно расположить приспособления, крепежные материалы и электроинструмент вам помогут конструктивные элементы самого верстака.

Если конструкция более сложная

При изготовлении составного столярного верстака своими руками чертежи потребуются обязательно, хотя сама процедура изготовления во многом схожа с вышеописанной. Главные различия связаны с использованием болтовых соединений вместо саморезных шурупов и монтажом ящиков для инструмента в подверстачном пространстве.

Когда монтаж вертикальных опор завершен, их соединяют между собой горизонтальными перемычками. Предварительно в каждой перемычке с помощью стамески и молотка выдалбливаются пазы под гайку с шайбой (можно использовать специальные мебельные болты с С-образными гайками). Выставив брус-перемычку на необходимую высоту, в вертикальной опоре и горизонтальном бруске просверливается сквозное отверстие, в которое вставляется длинный болт. Со стороны подготовленного паза на болт «наживляется» гайка с шайбой и тщательно затягивается по резьбе.

Горизонтальных перемычек для каркаса разборного верстака потребуется по две со всех четырех сторон. Кроме того, необходимо установить 1-2 перемычки в середине столешницы, непосредственно под ней. К этим дополнительным перемычкам на небольшие саморезы крепятся горизонтальные рейки, по которым будут скользить выдвижные ящики для инструмента. Сами ящики изготавливаются «по месту», то есть в зависимости от размеров монтажного просвета между перемычками.

Рабочая крышка разборного верстака тоже крепится на болтах. В верней части вертикальных опор с помощью стамески выдалбливается монтажное углубление, в крышке сверлятся отверстия под болты. Т.к. необходима ровная рабочая поверхность, головки болтов «утапливаются» в крышке благодаря высверливанию их посадочных мест сверлами соответствующего диаметра.

Видео: как сделать самостоятельно фрезерный стол

Неоспоримое преимущество разборного верстака заключается не только в легкой замене деталей и самой столешницы. Как известно, под нагрузкой от строгания, сверления, при другой механической обработке самый прочный верстак расшатывается. Гораздо надежнее и проще заново затянуть крепежные болты, чем загонять в древесину новые гвозди или шурупы – так что разборные модели служат гораздо дольше сколоченных аналогов.

Видео: складной стол-верстак

Конструкция столярного верстака будет зависеть от ваших потребностей. Для того чтобы изготовить его своими руками, достаточно минимальных знаний и умений.

Слесарный верстак

Это приспособление отличается своей функциональностью и прочностью.

На рабочей поверхности слесарного верстака можно фиксировать заготовки, предназначенные для обработки, а в выдвигаемых полочках очень практично хранить техническое оборудование.

Высота конструкции регулируется.

К главным элементам верстака такого типа относят подверстачье (его основание) и крышку (рабочую поверхность).

Составные части столярного верстака

Столешницу слесарного верстака обычно изготавливают из твердых древесных пород. Однако для подверстачья используется сосна.

В толщину размеры крышки составляют примерно 60–80 мм и 500 мм в ширину. Параметры рабочего стола зависят от основных целей изготовления верстака.

Подверстачье бывает разборным и стационарным. Поскольку приспособление легко собирается и разбирается, его удобно использовать при транспортировке.

Если подверстачье верстака выполнено из металла, то к его основанию дополнительно прикрепляют дощечки для защиты от различных дефектов. С этой целью столешницу обивают линолеумом. Такой способ позволит избежать попадания маленьких элементов в щели на рабочем столе.

На крышке верстака рекомендуется установить высокие бортики, чтобы мелкие детали, подвергающиеся обработке, не скатывались с поверхности. Защитная перегородка обособит рабочее место и предотвратит вылет стружек при слесарной обработке металлов.

Бортики не дадут мелким деталям скатиться

Верстак для дома предполагает наличие как минимум нескольких полочек и ящичков.

Заполнить пространство под столешницей приспособления можно разнообразными шкафчиками, в которых будет удобно хранить стройматериалы.

Для удобства работы за верстаком потребуется установить розетки, особенно при частом пользовании электроинструментами.

На крупном производстве лучше применять роликовые верстаки. Это позволит свободно передвигать их на нужное место.

Верстак на колесах

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Мобильный (переносной) верстак своими руками на колесиках

Это одна из наиболее удобных моделей для работ в разных местах жилья или участка.

1. Особенность – наличие на нижней плоскости колесиков. Несанкционированные перемещения самодельного верстака можно прекратить блокировкой колесиков и установкой клина.
2. Выдвижные ящики, расположенные справа (для правшей, левши могут расположить их слева) и держатель из перфорированной фанеры на задней поверхности тумбы с ящиками дают достаточно места для хранения мелких предметов и инструментов;
3. В открытом отсеке слева (или справа) хорошо помещается высокое и узкое оборудование – например, сверлильный станок.
4. Установленный на краю столешницы ролик упрощает обработку длинномерных материалов.
5. Розетка на несколько гнезд позволяет подключать одновременно несколько разных электроинструментов.

Важно: столешница ТРЕХСЛОЙНАЯ, что обеспечивает ее необходимую прочность и жесткость. Верхний и нижний слои выполнены из гладкой фанеры, средний – наборной из досок.

На представленных ниже чертежах с размерами столярного верстака своими руками детали обозначены следующим образом:

• А и В – передняя и боковая поверхности нижней части с двумя ребрами жесткости;
• С – основание стола, одновременно крышка нижнего ящика;
• АА, ВВ, СС, DD, LL, FF и ЕЕ – соответственно боковые (АА и СС), передние (ВВ и DD), донные части ящиков (LL) и их немного отличающиеся от передних панелей фасады (FF и EE);
• D – правая и левая боковины блока с ящиками;
• сзади блок с ящиками закрыт перфорированной панелью К с усиливающей рамкой по контуру из вертикальных J и горизонтальных H планок;
• вверху тумба по трем сторонам усилена планками Т и R, на второй установлены защелки, блокирующие поворотную часть стола в нужном положении. Аналогичные детали дополняют левый блок;
• к правому блоку относятся ролик КК, поддерживающая его планка с фигурной верхней частью JJ и промежуточная планка GG, которая заполняет пространство между боковиной стола D и планкой JJ, обеспечивая положение ролика точно на краю столешницы;
• Е и V – боковины левой тумбы стола-верстака. Обратите внимание, у них разная длина;
• F и Q – верхняя и нижняя плоскости левой тумбы. Деталь F занимает все пространство от крайней левой боковины стола до расположенной справа тумбы с ящиками;
• обращенные внутрь стола боковины тумб скреплены с деталью F уголками L на винтах;
• боковые части столешниц состоят из цельных панелей G;
• центральная поворотная часть сделанного своими руками верстака из дерева представляет слоистую конструкцию из двух панелей N и заполняющих пространство между ними планок Р. Между планками оставлен зазор для оси вращения – резьбового стержня;
• лицевой и задний торец поворотной столешницы скрепляют планки S с ответными деталями защелок для блокировки и удобными ручками.

Не перечисленные детали являются усиливающими планками и вставками. Размеры всех элементов приведены в таблице ниже.

Таблица 1. Список материалов и элементов.

Позиция		Количество
Фанера	18…20 мм 1,2х2,5 м	3
25 мм 1,2х2,5 м	3
25 мм 0,9х2,5 м	4
8 мм 0,2х2,5 м	2
Перфорированная фанера	8 мм 1,2х1,2 м	1
Фанера	8 мм 1,2х1,2 м	1
Резьбовой стержень (шпилька со сплошной резьбой)	М20 180…200 мм	1
Шайбы на 20 мм		4 шт.
Контргайки на М20		2 шт.
Защелки с ответными частями		4 шт.
Ручки для поворота столешницы и ящиков		4 шт.+4 шт.
Колесики мебельные с плоской опорой для крепления		4 шт.
Винты/саморезы по дереву М8…М24		0,5 кг
Винты/саморезы по дереву М50		0,5 кг

Последовательность действий

Собирая в гараж верстак своими руками из дерева, стоит придерживаться указанной последовательности действий. Основная часть соединений выполняется с помощью винтов, желательно предварительно засверлить под них отверстия в фанере сверлом на ½…1/3 меньше, чем диаметр резьбы крепежного элемента. Все углы в процессе сборки проверяются на правильность формы строительным угольником.

1. Раскрой материала. Лучше делать это циркулярной пилой с последующей зашлифовкой торцов – это обеспечит гладкие поверхности для стыковки, упростит работу.
2. Сборка основания – опорной плиты для боковых тумб с ящиками и открытой зоной и ребер жесткости для нее. Вначале собирается рама с ребрами жесткости, потом на нее крепится плита. Используется крепеж М50.
3. Собрать боковые тумбы. Важно: перфорированная фанера на задние плоскости крепится обязательно на рамке. Для левой тумбы наружная опорная плоскость длиннее внутренней и крепится не к опорной плите, а к ее раме. Это обеспечивает большую жесткость конструкции.
4. Смонтировать тумбы на опорную плиту. Их нижние плоскости крепятся винтами М20…М24, внутренние боковины – уголками.
5. На внутренних боковинах смонтированных тумб четко определить середину и вырезать отверстия для установки поворотной оси. Отверстия должны быть U-образными, их центр на расстоянии 22 мм от нижней плоскости верхних деталей тумб.
6. Поставить на место резьбовой стержень так, чтобы он проходил через все четыре вертикальные стойки и выступал с внешних сторон верстака на 40…50 мм. Концы закрепить контргайками и шайбами, не затягивая пока крепеж.
7. С помощью винтов или струбцин установить временные опорные планки для поворотной столешницы и примерить ее к смонтированной оси. Выровнять нижний слой столешницы по горизонтали и по краям стола.
8. С помощью клея и винтов выполнить соединение трех слоев поворотной столешницы. Между планками среднего слоя оставить достаточное расстояние для свободного вращения оси. После сборки временные опорные планки убирают, проверяют, насколько правильно и легко вращается столешница. Ее верхняя плоскость при повороте на любую сторону должна быть заподлицо с боковыми частями столешниц на тумбах.
9. Монтируют усиливающие рейки на боковые поверхности столешниц – стационарных и поворотной – и устанавливают защелки и ручки.
10. Смонтировать направляющие ящиков в правой тумбе, используя для удобства временные деревянные вставки-панели. По желанию вместо деревянных направляющих можно использовать фабричные системы полного или частичного выдвижения.
11. Собрать ящики, используя клей и винты. Размеры фасадов определить «по месту». Для удобства выдвижения между фасадами должен оставаться зазор в 1…3 мм.
12. Установить в удобном месте подвижную планку для направляющего ролика. Таких роликов может быть больше одного, в зависимости от особенностей работы. Для возможности подъема-опускания ролика во внешней планке делается прорезь на часть длины и устанавливается зажимной винт (барашковая гайка).
13. Смонтировать ролик на верхнюю часть подвижной планки с помощью П-образного держателя с отверстиями или прорезями в боковых сторонах для оси ролика.
14. Последний этап работ – установка на место электрооборудования. При его размещении следует учитывать баланс и не нагружать только один угол или одну сторону стола. Установочные винты должны проходит не менее чем на 2/3 толщины поворотной столешницы или через всю столешницу на боковых тумбах.

Вот так будет выглядеть готовый, сделанный своими руками деревянный верстак в процессе поворота столешницы с закрепленным оборудованием.

Для защиты фанеры от влаги и улучшения ее вида (особенно если используется материал б/у или он испачкался в процессе создания верстака) желательно прогрунтовать и/или окрасить детали до окончательной сборки.

Подверстачье

В условиях большого нагромождения отдельных шкафчиков, столярных станков и дополнительных приспособлений в столярке было бы просто преступлением не использовать свободное пространство под верстаком с максимальной выгодой для себя. Поэтому создание массивного основания (подверстачья) в пространстве под верхней плоскостью верстака – это удобный прием, которым многие мастера давно уже не пренебрегают, создавая дополнительные удобства.

В том-то и дело, что в конструкции верстака нижняя полка нужна обязательно (особенно на мобильном верстаке). Инструмента используется много, положить на улице во время работы его некуда. Да и в мастерской тоже неудобно – по шкафам и полкам лазить взад-вперед. Один и тот же инструмент складывать по 10 раз в час…

Подверстачье можно приспособить для хранения электроинструмента. Для пущего удобства сюда можно установить шкафчики и полочки для мелких деталей, приспособлений и ручного инструмента.

Изготовив верстак, обладающий всеми перечисленными элементами, можно начинать свою столярную деятельность. В процессе дальнейшей работы вам могут понадобиться дополнительные приспособления. Но о том, какие варианты применить и какие элементы добавить, каждый мастер сможет вполне догадаться и сам.

О том, как правильно сушить древесину, из которой впоследствии можно мастерить различные изделия на своем столярном верстаке, вы сможете узнать из нашей предыдущей статьи. Ознакомиться с практическими идеями, касающимися создания столярного верстака, вы сможете в соответствующем разделе нашего форума. Любой посетитель FORUMHOUSE может ознакомиться с правилами и особенностями эксплуатации ручной циркульной пилы, посетив специальную тему, созданную для обсуждений.

Виды тисков

Перед тем как выбрать верстак необходимо выяснить, какие существуют тиски для данных приспособлений.

Тиски предназначены для крепления заготовок к конструкции. Для эффективности рабочего процесса на крышке верстака устанавливают специальные пазы с клиньями, благодаря которым прикрепляют бруски.

Свойства тисков зависят от специфики работы.

Выделяют следующие разновидности крепежных деталей:

Стуловые тиски

Тиски получили такое название, поскольку крепятся к основанию в виде стула. Они предназначены для выполнения тяжелых работ. Их используют очень редко.

Ручные тиски

Они, в свою очередь, бывают трех видов:

У поворотных и неповоротных тисков ширина губок составляет примерно 80 мм.

Универсальные тиски

Их применяют для крепления небольших заготовок.

Универсальные тиски фиксируются на столешнице верстака с помощью крепежных болтов.

Специальные тиски

Удобны тем, что их легко можно поворачивать в какой угодно плоскости, и регулировать как в вертикальном, так и в горизонтальном положении. Это позволяет располагать и фиксировать элемент для обработки по собственному усмотрению.

Классификация слесарных верстаков

Слесарные верстаки могут быть различных видов.

Выделяют одно- и двухместные конструкции. Тип приспособления зависит от количества имеющихся у него тумбочек.

В основном диаметр слесарного верстака, имеющего одну тумбочку, составляет 120×80 см, и от 80 см в высоту. Такой тип одноместного верстака по праву признан самым удобным.

Верстаки, состоящие из нескольких тумбочек, обычно изготавливают на крупных специализированных предприятиях.

Размеры двухместного верстака примерно равны 280 см в длину.

Существуют также и бестумбовые приспособления.

Однотумбовый верстак изготавливают из высококачественного металла, толщина которого достигает 2 мм.

Рабочая поверхность подобной конструкции чаще всего выполняется из дерева или оцинкованного материала. Нередко данные верстаки оснащены навесными полочками для хранения оборудования и других устройств.

Двухместный рюкзак с навесными полочками

Одно – и двухместные слесарные верстаки различаются между собой только количеством тумбочек. Чем больше ящичков и шкафчиков предусмотрено в приспособлении, тем удобнее в нем хранить различные инструменты и строительные материалы.

На сегодняшний день особой популярностью пользуется усиленный верстак с металлической крышкой, достигающей 5 мм в толщину. Все элементы конструкции соединяются между собой крепежными болтами.

Проектирование верстака

Высоту приспособления необходимо соотносить с собственным ростом. При среднем росте человека (170 см) рационально изготовить верстак высотой 90 см. За таким столом будет очень удобно работать.

Комплектация верстака для дома выбирается с учетом тех работ, которые планируется на нем производить. В привычном понимании верстак должен иметь упоры, углубления на рабочей поверхности для различных деталей и тиски.

При проектировании конструкции необходимо учитывать, какая рука у мастера является ведущей – левая или правая.

Проект простого одноместного верстака

Габариты верстака по большей части зависят от размеров помещения. Установлены следующие стандартные размеры рабочего стола: 2×1 м.

Лучше располагать конструкцию возле окна. Необходимо предусмотреть и дополнительные источники освещения. Неподалеку от верстака нужно оставить место для розеток.

При возможности установите верстак возле окна

Использование стройматериалов

• Универсальным строительным материалом для изготовления рабочего стола считаются строганные брусья. Размер ножек конструкции обычно составляет 7×10 см.

Ножки верстака из строганных брусьев

• Крышкой верстака может служить старая ненужная дверь. Толщина досок, используемых для столешницы, должна быть около 5-6 см.
• Перед изготовлением приспособления необходимо определиться, каким будет верстак – стационарным или разборным. Исходя из этого, выбирается крепление (болты, шурупы, гайки, гвоздики).
• Желательно, чтобы рабочий стол имел несколько тисков. Один можно установить сбоку, а другой – спереди. Тиски удобны тем, что они фиксируют изделия, предназначенные для обработки. Универсальная ширина губок тисков равняется 5 см.

Крепление тисков на верстаке

Как изготовить верстак

Прежде чем приступить к самостоятельному сооружению рабочего стола, необходимо определиться, для каких целей он нужен. Например, для осуществления работ с древесным материалом, используют столярный верстак. А для ремонта металлических изделий применяют слесарный верстак.

Верстак для дома удобен не только для выполнения работ, но и для хранения строительных материалов и технического оборудования.

Самодельный верстак

Верстак своими руками – отличный вариант для тех мастеров, которым надоело в качестве рабочего стола использовать табуретки или другие атрибуты мебели.

Универсальная и функциональная конструкция может стать превосходным местом, где можно творить и хранить разнообразные инструменты.

Верстак для дома должен иметь следующие свойства:

• вместительное пространство для хранения стройматериалов;
• в столешнице верстака обязательны углубления для фиксации заготовок;
• конструкция должна быть устойчивой;
• продуманная конфигурация приспособления;
• идеально ровная рабочая поверхность.

Конструкция верстака должна быть устойчивой

Видео

Источник
