Литые диски для велосипеда своими руками
Ставить литые диски на прогулочные велосипеды – это модная тенденция без особого практического смысла, по тем простым причинам, что уже подробно рассмотрены этой серии публикаций (см. ниже): литые диски (представленные в массовой продаже) тяжелее обычных спицованных и они не подлежат ремонту в случае поломки.
Примечательно, что любовь велосипедистов к украшательству своего «железного коня» легкосплавными дисками – распространена по всему миру. Но особенно в Китае и США – по причине того, что там они наиболее доступны (в плане стоимости).
При выборе легкосплавных колесных дисков для велосипеда самое главное, кроме «геометрической совместимости», на что необходимо обратить внимание – качество самого «литья» (не должно быть «швов», вмятин и прочих дефектов), которое будет косвенно характеризовать и качество сплава из которого изготовлены диски.
В остальном всё так же как и с обычными спицованными колёсами.
Стоит отметить, что при катании на легкосплавных дисках, после столкновений с крупными препятствиями (например наезд на бордюр «на скорости» или попадание в глубокую колдобину) – крайне важно осматривать легкосплавные колёса на предмет повреждений (трещин/деформаций), т.к. езда на повреждённом литом диске может быть крайне опасна (лопнувший, в процессе движения, легкосплавный диск не только повлечет внезапное падение, но и сам по себе будет представлять угрозу для здоровья – его острые ломанные края могу серьёзно травмировать в процессе падения).
Источник
Велосипедный диск своими руками
Дешевое, сердитое и аэродинамичное решение для ваших велосипедных этапов.
Пользователь Undertheradar на форуме Slowtwitch.com поделился конструкцией самодельного диска для заднего колеса. Тот самый случай, когда триатлон уже не кажется таким дорогим. Триатлет живет в Южной Калифорнии недалеко от завода по производству АБС-пластика в Анахайме. Он честно говорит о том, что у него нет бюджета на диск стоимостью в его велосипед. Но на IMAZ («железка» в Аризоне) он очень хотел ехать с диском. Поэтому он решил обратиться в магазин, продающий такой пластик и заказал два листа АБС-пластика диаметром примерно 23 дюйма (он измерил внутренний диаметр своих простых алюминиевых колес с высотой обода 30мм и 23 дюймовый диск идеально плотно прилегает к ободам). 13 баксов за кусок пластика, которая превращается в диск, говорит пользователь. Ниже мистер DIY делится инструкцией своего бюджетного аэрорешения.
«Вот список вещей, которые нам пригодятся: — диски из ABS-пластика. Чем тоньше, тем лучше; — клей для ABS-пластика; — режущий инструмент; — линейка; — шкурка; — изолента. Вот диски после того, как я получил их:

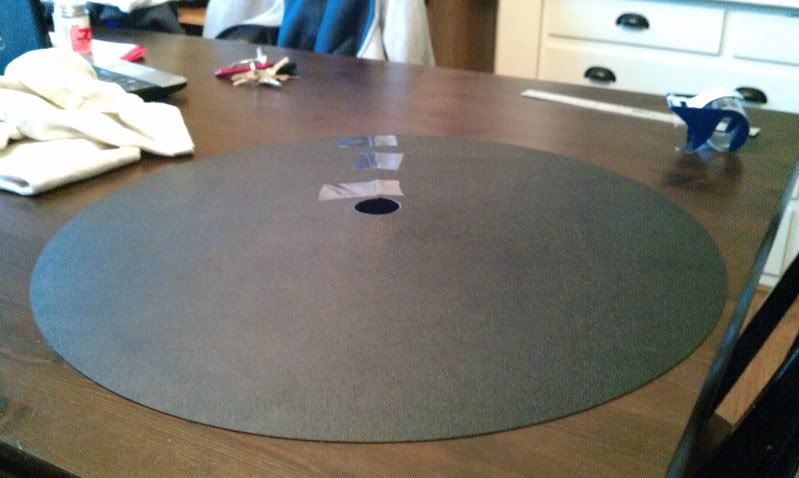

Первое что нужно сделать это центральное отверстие. Это зависит от диаметра вашего хаба на колесе, но я обнаружил, что отверстие в 1.5 дюйма (примерно 3.8 см) подходит для обеих сторон моего колеса. Я использовал дрель, но вы можете воспользоваться чем угодно, например, электролобзиком.
Постарайтесь сделать ровную дырку, это важно
На этом этапе вам нужно отрезать прямой радиус от центра к краю. Этот материал очень легко режется. Проведите лезвием несколько раз, тогда она сама легко отделится.
Сделав разрез, диск ровно ляжет на колесо (как настоящий диск с небольшой выпуклостью), в принципе на этом этапе можно просто закрепить лист и забить, но я решил довести до ума.
Я заклеил изолентой места разреза, чтобы вырезать такое же отверстие на втором листе для другой стороны колеса. Оно должно быть немного больше, чем со стороны drive side.
На этом этапе я проклеил внешнюю сторону, чтобы клей не протекал на другую сторону.
Я использовал небольшой кусочек ABS, чтобы сделать две полоски, которые будут использоваться, чтобы сделать более крепкий шов.
Вот клей который я использовал. Он используется для ABS-сантехники.
Я зачистил края разреза, и хорошенько намазал клея, для лучшего распределения клея я поводил краями туда и обратно. Зажал на 30 секунд и оставил сохнуть на два часа.
Заклеено и проклеено.

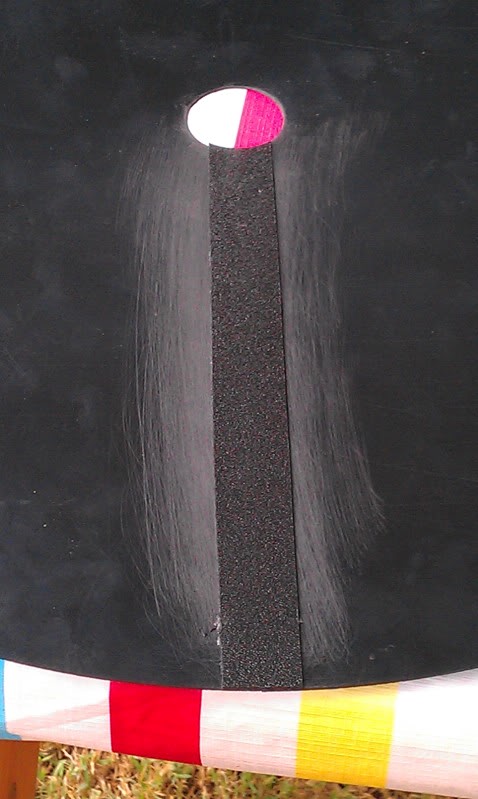

Вот снимок шва. Я думаю, для первой попытки выглядит довольно хорошо.
Правая стороны готова! Я думал о покупке дополнительных нейлоновых скрепок, но я думаю, что так выглядит лучше и более цельно. Закрепил изолентой пластик по диаметру четырьмя кусками. Самое главное, сделать все отверстия и диаметры так, чтобы пластик не имел свободного хода будучи не закрепленным.
Немного скотча внутри, но не думаю, что он действительно нужен.
Вырезал отверстие для клапана. Диаметр опционален, в зависимости от вашего насоса.
Вот как это выглядит на велосипеде. Главное, что это дает — аэродинамику. И это самое главное на «железной» дистанции по относительно равнинной местности, жесткость играет роль, но не критичную, а вес такой конструкции сравним с обычным диском за пару тысяч долларов.»
Источник
Плюсы и минусы литых колес на велосипед
Все чаще на новые велосипеды устанавливают литые колеса. В основном их ставят на китайские дешевые велосипеды. Сегодня мы разберем их достоинства и недостатки, а так же пробежимся по их обслуживанию.
Еще несколько лет назад литье можно было увидеть только на гоночных велосипедах из-за их аэродинамических свойств, которые лучше, чем в спицовке, но в обычной жизни эта разница не будет сильно ощутима.
- Аэродинамика . По сравнению со спицованными колесами в спорте играет большую роль, ведь воздуху проще пройти через 6 широких спиц, чем через более тонкие, но в большем количестве.
- Не требовательны в уходе. На литых дисках не нужно подтягивать спицы, убирать восьмерку, их проще мыть. Из обслуживания их нужно только смазывать и менять подшипники.
- Необычный дизайн . Согласитесь, вы обращаете больше внимания на велосипеды с литьем, нежели спицованные. Поэтому литые колеса проникли в повседневную жизнь велосипедистов.
- Стойкость к незначительным ударам. Данные колеса сделаны для асфальта
Минусы:
- Аэродинамика. Я отнес этот пункт и к плюсам, и минусам из-за хорошей сопротивляемости ко встречному ветру, но отвратительному сопротивлению боковому ветру. Ездока на таких колесах очень сильно сдувает с дороги, что может быть фатально при езде в потоке машин. Один сильный порыв ветра и вы уже едете перед капотом у разъяренного автомобилиста.
- Стоимость. Литые диски обойдутся дороже спицевых.
- Вес . Они на 100-300 грамм тяжелее спицованных колес.
- Невозможность отремонтировать. Если литой диск треснет, либо погнется, восстановить его не получится. Никак. Их не ставят на горные велосипеды из-за высоких нагрузок и частых ударов, с которыми отлично справляется спицовка.
Вывод: литые диски предназначены только для ровных дорог. Купив такие колеса, вам придется забыть о бордюрах, кочках, ямах, бездорожье и т.д. Если вы живете в частном секторе, то такую покупку придется отменить. Эти диски неприхотливы в обслуживании, их не надо подтягивать, но за это вы платите их недолговечностью. Безусловно, литое колесо может прослужить и несколько лет. Но при условии, что вы будете очень внимательны к качеству дороги.
Источник
Литые диски для велосипеда своими руками
Сегодня мы поговорим о том, как быстро самостоятельно исправить восьмерку, яйцо, зонт и другие неровности и искривления на колесе велосипеда своими руками в домашних условиях или в дороге. Также рассмотрим подробные инструкции с наглядными иллюстрациями и фото по устранению восьмерки, яйца и зонта на ободе велосипедного колеса. Узнаем, как и чем исправить восьмерку, какие для этого необходимы инструменты и приспособления
В процессе эксплуатации велосипед испытывает нагрузки, и они в наименьшей степени зависят от того, как вы ездите. Со временем происходит процесс изменения геометрии обода колеса, то есть его деформация. То, как быстро она произойдет, в основном зависит от качества обода. На ободе колеса могут образоваться три дефекта. Это восьмерка, «зонт» и «яйцо». Остановимся подробно на каждом из них.
Есть распространенное мнение, что колесо может менять свою форму если вы не аккуратно ездите, при езде по кочкам или во время неудачных прыжков. Все это так. То есть это все конечно же влияет на быстрый износ. Но колесо может ломаться не только поэтому. Когда велосипедист садится на велосипед колеса уже поддаются нагрузке в вертикальном направлении. Дальше при торможении на скоростях колеса могут деформироваться, образовывая восьмерки. Во время маневрирования (на поворотах) в каком-либо направлении и резком торможении. В общем, что такое неаккуратная езда думаю можно не объяснять, вы и сами все прекрасно понимаете. Так что бережное отношение к велосипеду может оттянуть проблему, но со временем вы все равно к ней вернетесь. Даже если вы будете ездить очень аккуратно по хорошей дороге, такая уж специфика велосипеда.
Какие инструменты нам могут понадобиться для устранения дефектов Итак, чтобы исправить ваше колесо вам могут понадобиться:
· мелок или что-то что способно рисовать по ободу колеса (водный маркер)
· универсальные пластиковые монтажки для демонтажа вело-покрышек.
Ключ спицевой понадобиться нам для ослабления и подтягивания спиц колеса. Сразу скажу что подтягивать сильно не прийдется. Будете понемного подтягивать спицы и проверять тут же результаты.
Поделиться
Затем берем две соседние спицы это будут спицы уже на противоположной стороне от предыдущей спицы послабляем их на количество оборотов чуть меньше (например в 2 раза меньше) чем подтягивали предыдущую спицу. И так далее до полного выпрямления. То есть следующие две спицы (они будут размещаться уже на противоположной стороне) мы уже подтягиваем еще слабее чем самую первую спицу. По мере отдаления от центральной спицы (очага поражения) количество оборотов соответственно также будет уменьшаться постепенно.
Этот процесс можно разделить на несколько этапов. На первом этапе необходимо найти деформацию. В процессе вращения колеса к нему необходимо приближать мел. В том месте, где есть восьмерка, останется след. При помощи этого несложного способа можно с легкостью определить, в каком месте произошла деформация обода. На втором этапе производим подтягивание и ослабление спиц, но только с определенной стороны. Если эти манипуляции выполнить неправильно, можно еще больше испортить колесо, получив новую деформацию.
Есть несколько способов, при помощи которых ее можно убрать. Если она находится между двумя спицами, расположенными рядом друг с другом, тогда при помощи спицевого ключа подтягиваем первую спицу на 1/3 оборота, а спицу, находящуюся рядом, подкручиваем в обратном направлении, при этом зажим ослабляем также на 1/3.
Видео YouTube
Отметим, что если не будет соблюдено правило по равномерной затяжке-ослаблению спиц,то к «восьмерке» на вашем колесе может добавиться эллипс. А его исправить уже намного сложнее. Итак, работает с колесом в режиме ослабляй-затягивай, и после каждого небольшого витка прокручиваем колесо к вилке — если у вас ободные тормоза, то еще лучше, по ним можно очень точно отслеживать биение колеса и сделать его в результате ваших работ, идеально ровным.
Переходим ко второму этапу правки восьмерки на колесе.
Дело в том, что даже если визуально вам кажется, что колесо полностью готово, не стоит думать, что так оно и есть. Правка восьмерки на этом не заканчивается. Кладем колесо на землю, опирая его на ось втулки и продавливаем руками со всех сторон — до треска — это поможет спицам просесть в свои гнезда и показать реалии ваших дел, кроме того, если есть возможность и время, стоит поставить колесо на велосипед и пол дня покататься, а после, еще раз пропустить колесо через ваш зоркий глаз. Если восьмерка появилась снова, то проделываем аккуратную операцию по протяжке спиц на еще один раз.
Поделиться
— одна из самых сложных, но вполне легко решаемых задач. Для того, чтобы выправить эллипс на колесе вашего велосипеда, необходимо определить, какой участок обода наиболее удален от центра колеса.
Если у вас есть станок, то определить удаленный участок не составит труда, в ином же случае ставим оголенное от резины колесо в вилку велосипеда, начинаем его крутить и прикладываем линейку к ободу, где линейка поднимается — там и самый удаленный участок.
При правке эллипса на колесе велосипеда действует тот же принцип, что и во время правки восьмерки. Для того, чтобы выполнить эту задачу, вам потребуется подтянуть спицы на удаленном участке и ослабить их на наиболее близко приближенном ко втулке участке.
Так необходимо проделать по всему периметру колеса — как правила, эллипс устранить одной маленькой правкой не удастся — придется попотеть и потратить более получаса своего времени, а может и больше, в зависимости от запущенности колеса.
Отметим, что при правке эллипса ослаблять спицы на колесе необходимо равномерно с двух сторон, иначе в дальнейшем предстоит вам большая правка восьмерки. Также на эллипсе следует особое внимание уделять сильно ослабленным и, наоборот, чересчур натянутым спицам — их правим в первую очередь. Иногда ослабление всего одной спицы и легкое исправление последующей возникшей восьмерки на колесе полностью поможет исчерпать возникшую проблему. «Яйцо» — это когда обод колеса становится овальной формы, то есть когда одна часть обода располагается ближе к центру, чем остальные. «Яйцо» появляется, как правило, после неудачных приземлений и встречается намного реже, чем восьмерка. Как исправить восьмерку на велосипеде, которую в обычном обиходе называют «яйцом»?
Поделиться
Дефект яйцо на колесе возникает чаще всего вследствие неудачных приземлений. Оно сплющивается строго по вертикали. Довольно часто встречается на колесе яйцо в сочетании с восьмеркой. Так что исправив одно не забываем исправить другое. В отличие от восьмерки дефект типа яйцо лечится с помощью подтягивания спиц с обоих сторон. Также выявляем очаг поражения и постепенно, как показано на картинке выше надо вырямить яйцо подтягиванием спиц. Ниже будет еще сказано, но необходимо следить чтобы все спицы не были перетянуты или наоборот слишком ослаблены.
Как же определить где именно проходит восьмерка. Мастера, которые набили руку в этом деле могут устранить проблему без подручных средств (мелка и прочего). Вам же прийдется править колесо сначала с использованием мелка . Раскручиваем (вращаем) колесо и постепенно подносим мелок к ободу крутящегося в оси колеса. В тех местах, где есть восьмерка мелок будет касаться обода и черкать на нем засечки. Так вы определите для себя восьмерку.
Еще один отличный вариант как выправить восьмерку на колесе велосипеда я подсмотрел в одном видео. Берем ушные палочки. По обеим сторонам колеса у нас находяться перья передней вилки. К этим перьям цепляем на скотч ушные палочки с двух сторон и точно также как с мелком вращая колесо, постепенно подносим ушные палочки к ободу колеса и места, в которых они начнут явно касаться обода отмечаем мелком. Довольно удобный вариант, так как держать на весу мелок бывает довольно проблематично. Если у вас колесо сплющено по типу яйцо, то есть потеряло свою идеально круглую форму, делаем все тоже самое, что и для восьмерки, лишь только мелок уже подносим с внешней стороны обода там где дожна находиться покрышка с камерой.
Как видите из вышеописанного устранение восьмерки на велосипеде не очень сложный процесс, и что самое приятное доступный каждому. Единственное что хочется еще добавить, когда проделали всю работу по выравниванию восьмерки на велосипеде, обязательно проверьте все остальные спицы. Чего не должно быть? Спицы не должны болтаться на своих местах или быть сильно перетянуты. Свободно болтающиеся спицы могут переломиться, поэтому аккуратно подтягиваем их и снова повторяем регулировку колеса. Если спицы сильно затянуты они могут проткнуть нипель или обод колеса. Умельцы советуют если вы произвели настройку колеса и вас все устраивает, но некоторые спицы выпирают из обода колеса можно их подточить, к примеру, напильником, чтобы не проткнуть камеру.
Добавим, что во время правки эллипса количество оборотов спицевиком, что вам предстоит проделать, намного больше, чем во время правки «восьмерки».
Поделиться
По заключению работы повторяем ту же инструкцию, что и во время правки «восьмерки» на колесе велосипеда — прожимаем, прокатываем, проверяем.
Если колесо вашего велосипеда полностью смещено в одну из сторону и не находится на равном удалении от разных концов велосипеда, то значит работы по правки «зонта» настали.
Исправить «зонт» на колесе очень просто. Для этого потребуется на равное количество оборотом подтянуть ту сторону колеса, что более удалена от своего края, или же наоборот ослабить, если напряжение на спицах очень велико.
Восьмерка на колесе, наверное, самый распространенный вид неисправности на велосипеде. Практически каждый велосипедист, рано или поздно встречается с ним, но не каждый знает что исправить восьмерку на колесе велосипеда не очень сложно, и под силу каждому.
На колесо, во время движения, воздействуют несколько типов нагрузок:
o Вертикальные нагрузки — возникают под весом велосипедиста и велосипеда;
o Поперечные нагрузки — возникают во время разгона и торможения;
o Осевые нагрузки — возникают во время резких поворотов и маневров.
И с течением времени, под влиянием этих нагрузок, форма колеса может измениться и образуется «восьмерка», даже если вы катались только по ровной дороге. На скорость образования восьмерки и ее размер влияют несколько факторов: стиль катания на велосипеде, правильность настройки колеса, материал из которого оно сделано. Соответственно чем качественней обод колеса — тем реже его придется исправлять.
Исправление восьмерки и других дефектов колеса является не сложным, но весьма кропотливое занятие. Чтобы все получилось, требуется не столько умения, сколько усидчивость и терпение. Перед началом исправления восьмерки колеса приготовьте следующее:
o Само колесо — новичку лучше сперва исправлять колесо, на котором одна или две восьмерки, иначе он может запутаться;
o Кусочек мела или белый маркер — чтобы отмечать места искривления;
Не допускайте ослабления отдельных спиц, иначе они могут сломаться во время езды. Если после настройки остались ослабленные спицы, их следует подтянуть, а вместе с ними подтянуть соседние (но слабее чем предыдущую), затем повторить настройку колеса.
Не перетягивайте спицы, они могут повредить обод. Если после настройки оказалась сильно перетянута спица, ослабьте ее, и ослабьте соседние спицы (но слабее чем предыдущую), затем повторите настройку. Итак, для того чтобы точно знать, как исправить восьмерки на колесах велосипеда, необходимо запомнить несколько правил. Во-первых, перетянув спицы колеса, можно повредить обод. Если в процессе выправки одна или несколько из спиц окажутся перетянутыми, необходимо ослабить их и соседние спицы, после чего регулировку повторить еще раз. Во-вторых, в процессе езды спицы могут сломаться, если они сильно ослаблены. Если в процессе выправки одна или несколько спиц колеса оказались ослаблены, необходимо их подтянуть, после этого заново повторить регулировку.
Важно помнить, что эта работа требует некоторого времени, чтобы набраться достаточного опыта и хорошей интуиции. Но зато когда этот опыт появится, вы сможете буквально с закрытыми глазами поворачивать ниппель практически на доли миллиметра, чтобы установить правильное натяжение велосипедной спицы. Не отчаивайтесь особенно на первых порах, если у вас не будет что-то получаться — со временем у вас все будет получаться. Но в любом случае вы всегда сможете обратиться в любой велосипедный сервис, где вам или дадут консультацию или помогут все исправить.
Некоторые моменты, на которые хотелось бы обратить внимание перед началом:
· Не стоит начинать учиться на тех колесах, на которых вы непосредственно ездите – лучше взять какое-нибудь старое ненужное колесо.
· Если у вас нет правильных инструментов, то вы, скорее всего, принесете вред вашему велоколесу, нежели сможете исправить его восьмерку. Ниппельные ключи существуют в основном 3-х размеров – 3.23мм (обычно окрашен в черный) подходит для большинства горных велосипедов; 3.30мм (зеленый) и 3.45мм (красный), которые применяются для недорогих или устаревших моделей
· Если вы точно не знаете размер своих ниппелей, то можно использовать мульти-ключ, но обычно такие ключи не очень плотно прилегают к ниппелям в отличие от ключа нужного размера. Так что если у вас мульти-ключ старайтесь выбрать наиболее плотно сидящий.
· Если у вас есть настроечный стенд, то это существенно облегчит вам работу, но его наличие отнюдь не 100% залог успеха – аналогично можно использовать ободные тормоза, в частности их резиновые колодки. Еще удачным решением является использование в качестве «детекторов» свободные концы пластиковых стяжек, прикрепленные к перьям рамы, ну или, в крайнем случае, у вас всегда есть в наличии ваши пальцы.
Поделиться
· Вам будет очень тяжело, даже, пожалуй, практически невозможно будет выпрямить велосипедный обод, если ваша втулка имеет большой люфт. Если у вас именно такой случай, то сначала отрегулируйте втулку.
· Если ваше велосипедное колесо достаточно старое, то нужно будет смазать ниппели маслом. Проникнув в резьбу, масло устранит прикипание спицы к ниппелю и существенно облегчит поворот ниппелей. Только не забудьте вытереть смазку после окончания работ.
· Это конечно может быть слишком уж очевидным, но мы обязаны это сказать – прежде чем начинать исправлять обод убедитесь, что все спицы целы.
Еще одним важным моментом является направление, в котором нужно крутить ниппеля. И хотя у ниппелей стандартная резьба, стоит помнить, что при регулировке обычно вы смотрите на них так сказать вверх ногами. Так что поворачивайте ниппельный ключ по часовой стрелке, чтобы ослабить и против часовой стрелки, чтобы затянуть.
Спица велосипеда это, по сути, винт, а ниппель это гайка, которая, накручиваясь на спицу, натягивает ее, что придает ободу правильную форму. При регулировке на забудьте, что вы смотрите на ниппель как бы с ног на голову – для ослабления требуется вращать ключ по часовой стрелке, а для затяжки против часовой. Каждый раз поворачивайте ключ всего на ¼ оборота, это убережет вас от повреждений деталей, что в принципе неизбежно, если вы делаете свои первые шаги по регулировке натяжения спиц.
Первым делом нам нужно найти на колесе на ободе мест деформации (восьмерку), для этого берем маркер или кусок мела, на перевернутом велосипеде раскручиваем колесо и приближаем потихоньку маркер к ободу, место где имеется восьмерка будет задевать маркер и оставлять на ободе след, это и будет место где находится восьмерка.
Для устранения восьмерки обода требуется согласованное подтягивание и ослабление спиц с нужных сторон, так как если это делать неправильно, на ободе могут возникнуть новые деформации, рассмотрим далее.
Рассмотрим пару вариантов устранения восьмерки колеса на велосипеде, в различных местах обода.
Первый вариант как убрать восьмерку на колесе, если имеется небольшая деформация обода, которая оказалась между двумя соседними спицами. При таком раскладе нам следует подтянуть одну спицу к примеру на 1/3 оборота, также ослабить соседнюю спицу на столько же 1/3 оборота спицевого ключа.
