BLACK AND WHITE – МОДДИНГ СИСТЕМНОГО БЛОКА

Опубликовано: 2014-12-28 / Автор: Сергей Хмарук

Приветствую! Сегодня у меня для вас будет довольно необычная для моего блога статья, но надеюсь, многих моих читателей она заинтересует. Данный пост рекомендован к прочтению, в первую очередь, «компьютерным маньякам», которые любят поизвращяться над своим ПК, дабы улучшить его внешний вид и функционал. Итак, ниже вы познакомитесь с проектом под названием «Black and White» — это моддинг системного блока своими руками. Данное чудо сотворил мой друг Анатолий Василенко и попросил меня опубликовать этот обзор на моем блоге, что я с удовольствием и делаю. Ниже, его текст без правок и изменений.

Привет всем! Недавно я приобрел новый компьютер и все как-бы классно, он меня устраивал, все было вроде на высоте, но все равно чего-то не хватало… После долгих раздумий я и пришел к выводу, что меня не устраивает его внешний вид! :)) Корпус Cooler Master K280. Дизайн пойдет, но только на первое время, решил я, и спустя пару дней взялся за его модернизацию… а то корпус смотрелся ну уж больно дешево, не серьезно, скучно и как обычная «штамповка».

И так, что бы корпус имел более менее аккуратный и сбалансированный вид, я решил выполнить все это дело в черно-белых цветах. Пропущу стадию проектирования и сразу приступлю к практической части!

Вот такой скучный, дефолтный вид имеет системник сейчас:

Меняем заводскую переднюю панельку

К сожалению, сохранились не все фото, которые я делал в процессе работы, да и не всегда додумывался заснимать некоторые этапы.

В двух словах: для передней панели использовал 2 листа прозрачного орг-стекла, которые подплавились в процессе неправильного сверления, что привело их в грубый, непригодный вид… Но дураки, как говорится, учатся на собственных ошибках и пришлось панель вырезать «с нуля», но уже используя листовой гетинакс. Господи, почему я сразу о нем не подумал. =) В отличие от орг-стекла, гетинакс намного более тугоплавкий, прочный и не такой ломкий!

Сверлим лист вот таким вот сверлом, продавец его назвал: «балеринка»)), используя листовой гетинакс толщиной 5 мм:

Сверло по типу коронки, только коронки бывают фиксированных размеров, а диаметр этого сверла можно регулировать самому от 30 до 125 мм! Очень выгодное приобретение на мой взгляд.

Сверло идеально справилось со своей задачей, я был приятно удивлен результатом:

Далее зачищаем и обезжириваем внутреннюю сторону панели, для приклеивания крепежей кулеров (поклейку не заснял, но крепеж будет виден на этапе покраски), ну и соответственно приклеиваем гибким клеем: TYTAN professional Classic FIX. Далее покраска панельки черной матовой эмалью NEWTON. Нанес 5-6 слоев для пущей уверенности:

На фото можно заметить «замочек» для фиксации панели в раме корпуса:

Пока я красил приехала долгожданная посылка с оплеткой MDPC-X. Угадайте какие цвета? Правильно! Черная (30 м) и белая (10 м):

Эмаль высохла , можно устанавливать вентили. Припаиваем их к молексу на 12 вольт, обтягиваем провода черной оплеткой, а то нам не нужны непонятные разноцветные проводки в корпусе:

Вышла панель заводского качества, и корпус уже смотрится довольно неплохо:

Займемся оплеткой

С передней панелью закончили! Но у нас еще почти 30м черной оплетки, а белая вовсе не тронута! Пора их пускать в дело… Итак, приехал новый блок питания Aero Cool 650 W, разбираем его и начинаем оплетку каждого провода отдельно:

Одного дня мне хватило, чтобы обтянуть ТОЛЬКО 24 pin кабель!! Занятие невероятно рутинное, но по началу интересное:

Особенность данного блока питания в том, что кабели питания видеокарт сдвоены, поэтому пришлось их раздваивать, чтобы в одной оплетке был только один провод, если будет 2 или больше, то оплетка будет толще на фоне остальных, а нам этого не нужно:

Итого мне хватило терпения обтянуть только те провода, которые буду использовать, а неиспользуемые закрепим сзади материнки от глаз долой:

Пробный запуск. Убедились, что мы ничего не перепутали и что все узлы работают:

Во избежание ненужных изгибов 24 pin кабеля нам необходимо немного продлить вниз заводское отверстие в корпусе под этот кабель, и закрасить прорез:

Запихиваем в оплетку оставшиеся мелкие проводки:

Монтируем новый оплетенный блок питания и улаживаем кабели по своим местам:

(Нажмите на картинку, чтобы увеличить)

Смотрим что получилось:

Насладились, отдохнули, теперь переходим к акриловому окну!

Установка акрилового окна

Идем в магазин стройматериалов и покупаем все необходимое:

• лист прозрачного акрила — 300х300мм,
• ленту молдинга – 1 метр,
• гравер для резки,
• светодиодную ленту,
• диммер для регулировки подсветки.

Обклеил крышку корпуса бумажным скотчем, это защитит краску от царапин и каких-либо повреждений во время резки:

Включаем гравер и вырезаем отрезным кругом наше окно. И не забываем давать граверу отдыхать! А пока гравер отдыхает, мы параллельно вырезаем акрил. Проводим чистовую шлифовку среза, закругляем на изгибах и снимаем уже ненужный защитный скотч. Скотч отлепился не полностью, но не беда, если есть мокрая тряпочка:

Как видим, получилось очень аккуратно, без царапин и неровностей:

Далее закрываем срез лентой молдинга для придания более качественного вида:

Снимаем защитный слой с одной стороны акрила и приклеиваем его с внутренней стороны стенки корпуса и оставляем все это «дело» как следует высохнуть. Полежав ночь, клей высох и вуаля – имеем достойного вида акриловое окно:

Установка LED подсветки

Итак мы имеем: female 4pin, спаянный кабель molex — male 4pin (нужен для подключения к блоку питания), диммер с пультом, кусок белой светодиодной ленты и немого провода для того что бы все это соединить.

Спаиваем все элементы в кучу и получаем что-то вроде шнура с подсветкой. Крепим «шнур с подсветкой» к стенке и подключаем питание:

Новые металлические ножки

Один хороший знакомый, работающий на одном заводе, выточил мне новые ножки из цельного прутка нержавеющей стали. Видимая часть ножки полированная, а на нижнюю наклеил слой резины, сами знаете зачем. Крепятся на винты потаи:

Делаем 3-pin хаб для периферии

В процессе моддинга приходилось по 100 раз разбирать/собирать корпус, благодаря чему решил переделать «схему подключения» вентилей с передней панели и подсветки окна. Собрал 3-pin хаб для того что бы всю эту периферию подключить в одно место. Так аккуратнее и удобнее. А то, если помните, сначала использовал громоздкие и нелепые молексы.

Итак, сравним результат всей проделанной работы!

Вот так выглядел системный блок до переделки (стандартный внешний вид):

И теперь, после моддинга, системный блок выглядит намного лучше:

Бюджет проекта

Цены с учетом доставки (грн):

• оплетка: 520
• кулеры Arctic Cooling F12 (х2): 130
• гетинакс: 120
• подсветка: 85
• акрил(окно, корпус хаба): 115
• клей Tytan: 35
• краска Newton: 40
• прочие (расходники, коннекторы, провода и т.д.): 50

ИТОГО: 1095 гривен

Новый блок питания я не считаю, так как его покупка к моддингу не относится, я бы его и без моддинга менял. В планах еще поставить водяное охлаждение на процессор, поменять оперативную память и материнку, но это уже совсем другая история…

P.S. По всем вопросам относительно моддинга системного блока, вы можете непосредственно обратиться к Толику на e-mail: 803440@gmail.com

Источник

Моддинг передней панели корпуса ПК — «Бесконечность»

В данной статье будет рассмотрена интересная и впечатляющая модернизация стационарного персонального компьютера. Если быть точнее, то внешней переделке будет подвержена передняя панель системного блока. Вместо стандартного пластика автор решил установить стеклянную панель со светодиодами и путем зеркальных отражений создать эффект бесконечного туннеля.

Ниже представлен список использованных материалов, для создания такой модификации:
-зеркало
-тонированное стекло, имеющее зеркальное напыление
-двухсторонний скотч
-наклейка из фотобумаги
-светодиодная лента
-различные провода
-разъём для питания (молекс)
-крышка из-под упаковки молока

Подробное описание изготовления и установки внешней модификации для стационарного компьютера:

Шаг первый: сбор необходимых материалов.

Перед началом работ необходимо собрать и подготовить все материалы. В первую очередь нужны зеркала. Их можно найти в любом специализированном магазине или обратиться в мастерскую, где вам вырежут из имеющегося большого зеркала необходимые куски. Два небольших зеркальца размером 185 мм на 85 мм обошлись автору всего в 2$.

Гораздо сложнее было найти стекло с зеркальным напылением, для этого пришлось покопаться на некоторых форумах, в вашем городе, возможно, это не станет трудностью. Затем была куплена наклейка из фотобумаги, на которой будет распечатан логотип. В магазине электроники или интернет магазине нужно купить светодиодную ленту, лента нужно небольшая, поэтому ее стоимость тоже будет не велика. Провода автор взял из имеющихся запасов.

Шаг второй: подготовка и примерка.

Чтобы не запачкать имеющиеся зеркала руки необходимо протереть медицинским спиртом, в противном случае потом придется оттирать зеркала от жирных следов пальцев.

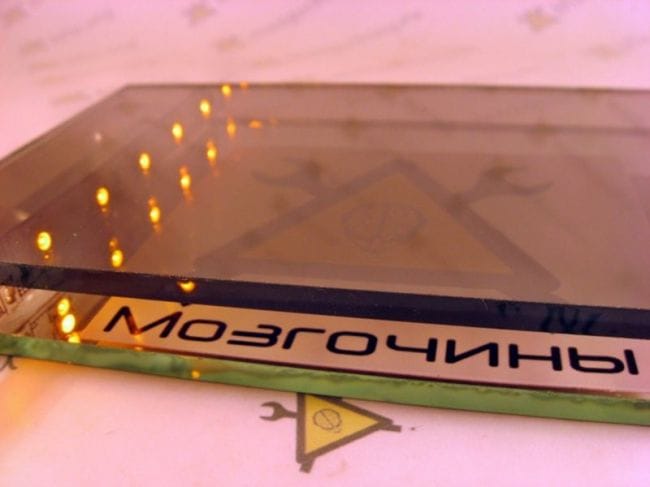

Так как зеркала уже изначально имели нужный размер, то автор решил прикинуть, как эта самоделка будет выглядеть в сборке. Для этого светодиодная лента была помещена между зеркалами, таким образом, стало гораздо проще и удобнее на практике определить необходимый зазор между зеркалами и оптимальное расстояние расположения ленты, чтобы достичь максимум эффективности создания иллюзии бесконечного туннеля.

На фотографиях видно, что светодиодная лента отлично светит даже при питании в 9В, хотя согласно инструкции она была рассчитана на напряжение в 12В.

Оптимальный зазор для создания нужного эффекта был найден в диапазоне от 5 до 8 мм.
Ранее распечатанный логотип на фотобумаге отлично просматривается через зеркало. Поэтому он был сразу вырезан и наклеен на поверхность. При данном действии является крайне важным не перепутать стороны нанесения логотипа.

Шаг третий: подготовка к установке ленты.

Округлая форма смотрится более привлекательно, и к тому же действительно будет напоминать некий тоннель или портал. Поэтому было решено установить ленту двумя дугами. Для более легкого формирования дужек, автор использовал крышку от коробки молока, диаметр которой так удачно подошел под размерность зеркал. Далее из имеющейся крышки были вырезаны ребра жесткости для формирования дуг ленты. Само по себе ребро уже должно обладать достаточной жесткостью, чтобы удерживать ленту в нужном положении, но чтобы перестраховаться автор оставил немного пластика сверху.

При создании внешних моддингов очень важно проверять, как это будет выглядеть со стороны, поэтому после тестовой фиксации лент автор проверил внешний вид изделия. Как видно на картинке белые полосы ленты слишком бросаются в глаза, поэтому их было решено закрасить при помощи обычного маркера. После этого стали видны только диоды, и внешний эффект стал еще более впечатляющим.

Шаг четвертый: установка и фиксация конструкции внутрь корпуса.

Использованная светодиодная лента уже имела самоклеющееся покрытие, поэтому сняв защитную пленку, лента была сразу же прикреплена к дугам крышки. Затем были припаяны провода, которые были затем изолированы, и переменный резистор. Переменный резистор было решено использовать, так как при напряжении в 12 В лента светит слишком ярко, поэтому резистор должен слегка снизить яркость диодов.

После этого конструкция из зеркальных стекол обклеивается по периметру картоном, чтобы придать некую целостность конструкции. К тому же, подобное решение поможет производить замену элементов в случае их выхода из строя не ломая всю конструкцию, так как картон держится за ребра зеркал и его можно легко отклеить.

Получившуюся светодиодную панель нужно установить в корпус. Так как размеры зеркал были очень точно подобраны, то не потребовалось каких-либо дополнительных материалов для ее закрепления в отверстии.

Таким образом, из обычного невзрачного корпуса системного блока получилось довольно эффектное украшение комнаты. Для этого потребовалось совсем немного средств и времени, так как все материалы стоят достаточно дешево, а работы по сборке весьма просты.

Тут представлена фотография корпуса системного блока до начала применения модификаций, чтобы по итогу, можно было сравнить, насколько улучшился внешний дизайн компьютера.

А здесь видно уже модифицированный системный блок с установленной зеркальной системой светодиодного освещения.

На фотографии ниже показано как выглядит уже готовая самодельная модернизация корпуса персонального компьютера:

А здесь вы можете увидеть видео:
