Линейный шумоподавитель своими руками

Простой шумоподавитель (компандерный)

Этот шумоподавитель выполнен на двух биполярных и одном полевом транзисторах. На транзисторах VT1 и VT2 собран усилитель высших частот. Диоды VD1 и VD2 образуют выпрямитель по схеме удвоения напряжения. Стабилитрон VD3 ограничивает уровень напряжения на затворе транзистора VT3. На этом транзисторе, резисторах R8, R9 и конденсаторе С5 собран управляемый постоянным напряжением фильтр нижних частот (ФНЧ). Рассмотрим подробнее работу этого узла. Элементы R8, R9, C5 составляют пассивный Т — образный фильтр нижних частот, настроенный на частоту среза около 10 кГц. При подключении нижнего по схеме вывода конденсатора С5 к общему проводу фильтр обладает максимальной крутизной среза сигнала высших частот. если же этот конденсатор отключить от общего провода, фильтр никакого влияния на сигнал не окажет. При поступлении на вход шумоподавителя сигнала ЗЧ конденсатор С1 пропускает на вход усилителя только сигналы высших частот. Если такие сигналы отсутствуют, напряжение с выхода выпрямителя будет небольшим-значительно ниже напряжения отсечки полевого транзистора. Транзистор будет открыт, ФНЧ включен. Фильтр будет подавлять высокочастотный шум, не оказывая влияния на полезный сигнал. При появлении в спектре сигнала ЗЧ составляющих высших частот напряжение на выходе выпрямителя станет больше напряжения отсечки полевого транзистора. Транзистор закроется, и сигнал пройдет через отключенный фильтр практически без ослабления. Вместе с ним проникнет и шум. Но благодаря эффекту маскировки (шум как бы скрывается полезным сигналом), заметность шума значительно падает.

Как только полезный сигнал высших частот снизится или пропадет вовсе, начнет падать и напряжение на выходе выпрямителя из — за разрядки конденсатора С4 через резистор R7. Скорость разрядки конденсатора зависит как от его емкости, так и сопротивления резистора R7. А от нее, в свою очередь, зависит скорость включения фильтра.

Как уже было сказано, стабилитрон VD3 ограничивает максимальное напряжение на затворе транзистора, тем самым защищая его от пробоя. Резистором R1 устанавливают порог срабатывания ФНЧ. Светодиод HL1 служит индикатором подачи напряжения питания на шумоподавитель.

Выключателем SA1 можно вообще отключать ФНЧ, поскольку при замыкании контактов выключателя положительное напряжение поступает через резистор R6 на затвор полевого транзистора и закрывает транзистор. Вместо указанных на схеме, можно использовать кремниевые биполярные транзисторы как структуры п-р-п, так и р-п-р, например, КТ315А — КТ315И, КТ312 — КТ312В, КТ342А — КТ342В, КТ361А -КТ361Д. В случае установки транзисторов структуры р-п-р нужно изменить на обратную полярность питания, включения светодиода и конденсатора С3. Вместо полевого транзистора КП103 с любым буквенным индексом можно использовать любые транзисторы серий КП302 и КП303, но придется изменить полярность включения диодов и стабилитрона. Стабилитрон может быть как КС156А, так и КС147А, КС133А. Рисунок печатной платы шумоподавителя приводится в [61].

Литература: Николаев А.П., Малкина М.В. Н82 500 схем для радиолюбителей. Уфа.: SASHKIN SOFT, 1998, 143 с.

Источник

Как сделать самому фильтр для автомагнитолы

Фильтр для автомагнитолы сделать самому

Хотя мы уже живём в XXI веке, в то время когда наши космические корабли бороздят просторы вселенной, в нашем родном социуме до сих пор существует некая каста автовладельцев, в автомобилях которых отсутствует фильтр для питания автомагнитолы. Их не смущает ни низкое качество звука издаваемого из динамиков их акустической системы, ни хрипы, ни гудения и не гул двигателя.
Конечно же, все эти проблемы легко решаемы заменой старой автомагнитолы на более современную цифровую и многофункциональную имеющую процессорное управление, но, к сожалению, иногда и этот проверенный способ не помогает. Поэтому в данной статье вашему вниманию представлена инструкция о том, как своими руками выявить и устранить лишние шумы автомобильной акустики.

Причины шумов и способы их устранения

Так как цена вопроса с заменой автомагнитолы на новую нас не устраивает, то я предлагаю найти причину посторонних шумов своими руками, старым проверенным способом – методом исключения. И что бы увеличить шансы на скорейшее выявление и устранение виновника помех советую начинать от большего к меньшему, а именно от головного устройства к периферии.

Магнитола

Достаём автомагнитолу из посадочного места (кстати, фон может пропасть уже при демонтаже головного устройства) и затем:

• Попробуем отключить антенный штекер. Фонит? Идём дальше…;
• Любым подходящим проводом(см.Провода для автомагнитолы: какие они бывают), минуя все соединения и разъёмы, прокладываем плюс и минус на головное устройство напрямую от аккумуляторной батареи;

Если шумы пропали, то это значит, что главным действующим лицом этого спектакля является плохой контакт питания (кстати, так же одним из симптомов плохого контакта являются шумы, возникающие при увеличении/уменьшении громкости).
Оба питающих провода устройства в целях защиты акустической схемы автомобиля должны быть в обязательном порядке оборудованы плавкими вставками. При периодически возникающих посторонних шумах рекомендуется в схему питания автомагнитолы между положительной и отрицательной клеммой добавить конденсатор, который будет по существу работать как фильтр питания автомагнитолы, то есть сглаживать в цепи электропитания магнитолы колебания тока, стабилизировать её работу и исключать возможные звуковые помехи.

Совет! Как правило, положительная клемма обозначается как «А7» (жёлтый/красный провод), а отрицательная как «А8» (чёрный провод).

Кстати, данной доработкой мы убиваем двух зайцев – устраняем помехи и избавляемся ещё от одной проблемы, а именно от паузы, происходящей во время срабатывания стартера автомобиля, когда отключаются все потребители тока, и магнитола в том числе.
Итак, ставим больше ёмкостный конденсатор в цепь питания «головы», например 2200мкф – 16 вольт, в паре с диодом рассчитанным на тот же ток что и предохранитель автомагнитолы (например, к пяти амперному предохранителю подойдут как пятиамперные диоды КД 210 и КД 206, так и десятиамперные Д 214 и Д 215).

Внимание! Диод необходимо впаять именно на положительный провод, иначе при постановке автомобиля на сигнализацию необходимо будет выжидать некоторое время, пока не произойдёт разрядка конденсатора.

Всё это «дело» вываливаем на стол и спаиваем, как показано в схеме на фото:

Фильтр питания для автомагнитолы

Совет! Каждая автомагнитола имеет свою выдержку времени на загрузку носителя информации, а так же свои индивидуальные характеристики потребления тока. Поэтому возможно вам придётся самостоятельно подбирать для вашей автомагнитолы ёмкость конденсатора (чем больше ёмкость, тем дольше работа автомагнитолы в автономном режиме).

• Если название фирмы производителя вашей автомагнитолы хоть немного похоже на бренд Pioneer, то можно попробовать проделать следующий фокус:

Попробовать пробросить «массу» на линейные выходы устройства, то есть на внешнюю «юбку» RCA – разъёма.

Видео как своими руками сделать фильтр для автомагнитол

Дело в том, что при выходе из строя предохранителя линейных выходов именно на магнитолах данной марки устройство начинает ужасно «фонить» как на стоящем автомобиле, так и при работающем двигателе.

Внимание! Появление данной неисправности возможно при подключениях между блоками во время работы усилителя или же головного устройства, а так же при кратковременном коротком замыкании выходов усилителя.

Усилители звука

• Проверяем на предмет хорошего контакта RCA – разъём усилителя, при необходимости пропаиваем их;
• Прокладываем, вместо отключённого провода «REMOTE», помимо всех разъёмов положительный провод на устройство от аккумуляторной батареи (12 Вольт);
• Попробуем изменить местоположение «усилка», лучше всего вообще вынести его за пределы салона автомобиля (бывает, что сам бензонасос создаёт ощутимый фон во время своей работы);
• Корпус усилителя не должен соприкасаться с «массой» автомобиля;

Кабели межблоков

• «Хвостики» экранов (не земля!) должны быть надёжно закреплены на корпусе усилителя, а хвостик межблока на корпусе головного устройства;
• Отключаем межблоки от автомагнитолы и усилителя звука(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер) и «прозваниваем» их на предмет плохого контакта, его обрыва, а так же на предмет короткого замыкания с кузовом автомобиля;
• Пробуем менять их местоположение, прислушиваемся к фону и перекладываем по воздуху, желательно вне салона машины.

Кроссоверы

Проверяем кроссоверы так же методом перемещения в другое место с одновременным прослушиванием фона.

Акустическая система с проводами

«Прозваниваем» каждый провод на предмет короткого замыкания с салоном автомобиля.

Другие возможные причины

• Все точки заземления, во избежание возникновения эффекта «земляной петли» должны быть сведены в одной точке (объедините массу головного устройства с массой усилителей);
• Устраните контакт абсолютно всех компонентов систем с кузовом/массой автомобиля;
• Подчистите и подтяните клеммы аккумуляторной батареи (при контактном зажигании проверьте и прочистите контакты трамблёра);
• Попробуйте временно поменять аккумуляторную батарею и элементы системы зажигания (свечи, высоковольтные провода, трамблёр).

Как вы уже поняли помехи можно «словить» от любого другого оборудования автомобиля будь то ксенон, парктроники, свечи и высоковольтные провода системы зажигания. То есть, все системы запитанные от бортовой системы автомобиля, так или иначе «фонят».
И чтобы исключить их влияние на качество воспроизводимого звука вам просто необходимо установить в электрическую схему подключения фильтр(см.Фильтр от помех для автомагнитолы: как изготовить) для питания автомагнитолы. Ну а так как и мы не лыком шиты, то простыми рекомендациями данная инструкция заканчиваться, как вы поняли не может, поэтому предлагаю вам сделать фильтр питания для автомагнитолы своими руками.

Самодельный фильтр питания

Предлагаю вашему вниманию два очень простых, но надёжных способа о том, как сделать самому фильтр питания для автомагнитолы. Главным преимуществом представленных самодельных девайсов является их цена и простота изготовления, которая ни в коей мере не избавляет вас от личной ответственности за возможные последствия подключений самодельных фильтров питания.

Способ первый

Данная схема представляет собой четыре конденсатора и катушку:

Фильтр для автомагнитолы сделать самому

• Ёмкости конденсаторов взяты на 4700 и 1000 мкф (обязательно шунтируем их по 0,1 мкф);
• Катушка с индуктивностью в 100 микрогенри имеет обмотку на ферритовом кольце из эмальпровода с сечением в 0,9 .

Фильтр для автомагнитол

Преимуществом данной схемы является то, что в ней каждый элемент играет роль своеобразного фильтра: электролитические ёмкости сглаживают различные помехи и пульсации, а шунтирующие «кондеры» устраняют высокочастотные наводки.

Совет! Токопроводящие дорожки на «печатке» желательно залудить толстым слоем.

Фильтр питания автомагнитолы

Второй способ

Схема этого простого LC – фильтра также состоит из катушки с конденсаторами, правда с добавлением защиты от переполюсовки (диодом) и предохранителем.

Фильтр для питания автомагнитолы

Перед сборкой схемы нам необходимо изготовить дроссель, который состоять будет состоять так же из ферритового кольца и намотанной на него обмотки в виде 10…15 витков провода с сечением в 1…1,5 миллиметра (для удобства можно использовать три жилы провода с сечением в 0,5 миллиметров каждая).

Совет! Вместо ферритового кольца можно использовать кольцо из порошкового железа, которое применяется в компьютерных блоках питания (кольцо белого или желтого цвета).

Преимущество именно этой схемы состоит в том, что она работает с очень широким диапазоном номинальных значений включённых в неё компонентов. Ёмкость конденсаторов не критична и варьируется от 1000 до 4700 мкФ (чем больше, тем лучше), а также возможно использование электролитов с напряжениями от 16 до 100 Вольт (большее напряжение не имеет смысла).
На этом инструкция о том, как фильтр для автомагнитолы сделать самому подошла к концу, надеюсь, она вам пригодится и по праву займёт свою нишу в вашей личной копилке полезных советов.

Источник

Шумоподавитель для усилителя своими руками

После установки всех дополнений по музыке, звуку и видео, оставалась одна из не решённых проблем.

Это фон и шумовые наводки в динамиках при высокой громкости и при заведённом автомобиле. Победить эти шумы не удавалось ни с помощью альтернативных блоков питания, ни правильно экранированных проводов, ни прокладкой кабелей по феншую, ни фильтрами питания, ни стабилизаторами.Об этом я описывал здесь:www.drive2.ru/cars/nissan…lko/journal/1225515/#post

Тема будет интересна и полезна всем кто обладает устройством «ЯТУР» или «ИКСКАРЛИНК», «АУДИОЛИНК».

Дело в том, что у этих устройств, помимо USB входа, есть ещё так называемый AUX вход через который можно подключать любые посторонние источники звука к штатному СД. Будь то айфон, айпод, мп3 плеер, телефон и тд .И можно слушать музыку, как через впаянный аудио вход в штатной магнитоле.Качество на уровне, но есть одно «НО».
Стоит подключить любое из этих устройств в прикуриватель авто или просто к бортовой сети авто, как сразу появляется фон и помехи, которые слышны при высоком уровне громкости в динамиках и особенно при включённом зажигании и заведённом автомобиле.При езде с каждым нажатием педали газа отчётливо прослушивается свист от генератора в колонках и это никак не может не раздражать. То же самое бывает при установке доп усилителя и нештатной акустики.

При установке усилителя часто появляются помехи из-за паразитных контуров. Несколько точек заземления на корпус с разным сопротивлением вызывают блуждающие токи, которые служат причиной появления шума. Для решения этих проблем служит линейный шумоподавитель NF 100.

Да если громкость не более половины, то всего этого почти не слышно, но меня это не устроило. А стоит вынуть питание любого постороннего девайса (источника звука) из прикуривателя и он начинает работать на встроенном аккумуляторе, а в салоне в акустике наступает полная тишина без шумов и помех, абсолютно чистый звук.
Боролся я с ним всеми вышеописанными методами и уже почти отчаялся, интернет и поиски помощников на драйве к сожалению тоже не дали результата. И вот наткнулся на просторах на :
АКУСТИЧЕСКИЙ ЛИНЕЙНЫЙ ФИЛЬТР

Не ожидал я, что именно он решит проблему.Он подключается посредством тюльпанов в разрыв акустических проводов от источника к усилителю и не требует отдельного подключения к питанию.

Есть и масса аналогов таких например как: SUPRA, MISTERY и тд.

Как только я подключил звук из своего медиа плеера через этот фильтр — всё стало на свои места и звуковой мусор пропал даже на максимальной громкости, а просмотр видео в движении стал комфортным и чистым без звуков писка генератора в динамиках.

Если захотите что- либо подключить через ваш аудиолинк и подключить к бортовой сети авто, то вы непременно вспомните мои вопросы и ответы и сможете легко решить данную «не решаемую» проблему. ( я был и в радио мастерских, и на автозвуке и во всех магазинах радиоэлектроники, но все просто разводили руками — не знаем не сталкивались.А решение есть, оно простое и его стоимость не привышает 5-10 у.е

На очереди решение вопроса о сохранении изображения при заводке автомобиля(что бы видео продолжало работать без перезагрузки).
Спасибо за внимание, надеюсь будет полезным для вас.

В этой статье описано, как сделать простой фильтр в автомобиль, для подавления помех, включенных в прикуриватель и не только… Достался мне от предыдущего владельца авто такой девайс.

Решил его немного модернизировать. Катушку конечно надо побольше, но что было под рукой, то и приколхозил. Выпаял катушку на феррите из старого БП от ПК, из него же выпаял и конденсатор, 1500 mF -16V.

Задача была устранить помехи создаваемые при прослушивании радио в машине, когда происходит подключение зарядки для телефона или планшета к этому тройнику. Как ни странно, но задача решена. 🙂

Внутри тройника ничего, кроме светодиода и предохранителя

Старый БП от компа (пыльный)

Как должно быть в идеале…

С1 – надо в идеале 4700 мкф….и выше (25 вольт)
L1 – или толстый провод на феррите (1-1.5 мм) 15 витков или на металле, но 0.5 мм в три жилы.

Пост в продолжение темы:

Как писал в посте, по ссылке выше, после подключения усилителя появился раздражающий «свист» в колонках при заведённом двигателе, частота которого зависела от частоты оборотов двигателя. При выключенных ГУ и усилителе он отсутствовал.

Стал изучать вопрос. Оказалось, что я не первый, кто столкнулся с этой проблемой. Предлагаемых людьми решений масса. Вот, например, неплохой пост из сообщества Автозвук » Причины свиста в динамиках! «. В нём дан подробный алгоритм действий, которому необходимо следовать, что бы избавиться от «свиста». Однако, из-за погодных условий и отсутствия свободного времени, решил пойти по «пути наименьшего сопротивления».

Прочитал ряд постов, в которых авторы использовали линейные шумоподавители (ground loop isolator). Кому-то они помогли, кому-то — нет. В общем как в фильме Брат 2 — вероятность 50х50 ) Посчитал, что такая вероятность меня устраивает и решил пойти этим путём.

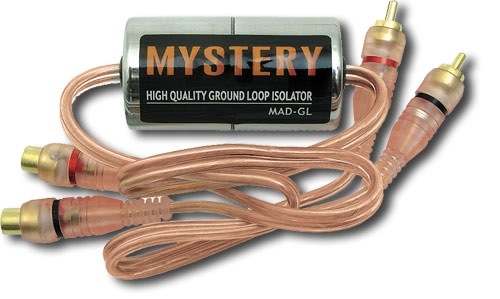

Стал изучать рынок линейных шумоподавителей. Заинтересовали две модели (Mystery MAD-GL и Kicx NF 120):

Однако, вот «прямо здесь и сейчас» предложений в Питере не было. Решил посмотреть, что предлагает Китайский аудиопром.

Попался такой довольно интересный вариант китайского 4х канального линейного шумоподавителя AP3054

Что подкупало? За 600 р я получал четырех канальное устройство, в отличие от рассматриваемых ранее 2-канальных Mystery и Kicx. С другой стороны — терзали сомнения, т.к. отзывов об успешном применении именно этого устройства я не нашёл. В итоге, решил рискнуть и заказал:

После некоторого ожидания получил в посылке такой вот пакет:

Внешне выглядело всё качественно (за исключением не мытой печатной платы):

Как видно на фото выше — вся изоляция происходит за счёт катушек индуктивности.

В один из дней перед поездкой на работу установил данное устройство:

Очень важный момент, в принципе достойный отдельного поста. При установке, поленился скинуть минусовую клемму с аккумулятора. Когда снимал ГУ, то пару раз заметил искрение в области подвеса, на который был смонтирован усилитель. после снятия увидел, что в одном месте лента для жгутования слегка «пробилась». Видимо, при демонтаже ГУ жгут прикоснулся подвеса, что и вызвало искрение:

Заизолировал дополнительно данное место, тем, что было под рукой:

Позже обязательно добавлю еще изоляции. И также в обязательном порядке отведу жгут питания подальше от металлических частей.

Вывод из данного эпизода: руководства по эксплуатации не просто так пишутся и не надо лениться им следовать. Мне просто очень сильно повезло, что ни ГУ, ни усилитель не пострадали.

После того, как установил ГУ на место и завёл двигатель, порадовался отсутствию назойливого писка. Радовался всю дорогу до работы. Когда приехал до места, то вспомнил, что хотел проверить баланс — все-ли 4е канала функционируют. Проверил — работал только фронт. Мысли в голове были не радужные — было искрение, наверное всё-таки «выбил» два задних канала. «Не отходя от кассы» решил убрать шумоподавитель. Задние каналы «вернулись». Кляня всех китайских драконов и китайцев вместе с ними понёс устройство на работу на более тщательный «входящий контроль».

Все 8 разъемов «прозванивались» тестером. Смущала только немытость печатной платы. Помыл её в УЗ ванне, на всякий случай пропаял дополнительно все контакты на плате. И пошёл делать «второй подход к снаряду». Подключил. Задние каналы появились, но пропал передний левый. Стал сгибать провода в области разъемов — каналы начали пропадать, появляться и снова пропадать. В общем, не нравились мне никогда китайские неразборные литые разъемы на устройствах. Видимо, после литья, в момент остывания происходит деформация разъема, которая рвёт пайку и как итог получается неустойчивый контакт внутри разъема.

Фото не делал, приведу скриншот с ними со страницы товара:

Срезал их к чёртовой матери и припаял такие:

Применил только «папы», что бы избавиться от 4х адаптеров «папа-папа», которые использовал ранее в межблочных соединениях.

С третьей попытки всё 4е канала заработали так, как я и хотел — писк в них пропал. По дороге домой продолжил радоваться жизни, чего и вам всем желаю!

Всем короткой пятницы и хорошего продолжения дня!
