Как сделать самодельный кольцевой ледобур в домашних условиях

Кольцевой ледобур — простейшее, но весьма важное устройство для зимней рыбалки, без которого процесс подледной ловли рыбы попросту невозможен. Однако ввиду того, что современные инструменты отличаются отнюдь не самой низкой стоимостью, все больше людей стало задумываться над тем, чтобы изготовить ледобур своими руками. При этом самодельный инструмент, как правило, ничуть не хуже, чем дорогостоящие магазинные аналоги. Прочитав эту статью, вы узнаете, в чем заключается принцип работы самодельного ледобура, а также как правильно изготовить его в домашних условиях.

Что такое кольцевой ледобур

Кольцевые ледобуры в данный момент стали утрачивать свое популярность. Пользуются ими в основном пожилые рыбаки, а также те, кому не хватает денег на приобретение электробура. Однако это не значит, что кольцевой ледобур проигрывает по характеристикам своим конкурентам. Да, он требует определенных физических усилий для работы, зато практически ничего не весит, а также обладает простой конструкцией, которую легко сделать в домашних условиях.

Принцип работы

Принцип работы кольцевого ледобура основан на использовании кольца, наружный диаметр которого составляет 130 миллиметров, а внутренний — 80 миллиметров. При этом во время работы режущая кромка выбирает лед только по форме внешнего кольца, в результате чего внутри остается цилиндр диаметром около 130 миллиметров — такой лунки обычно более чем достаточно, чтобы вести успешную подводную рыбалку.

Центрирование кольцевого ледобура осуществляется с помощью специального треугольного бурта, который расположен в подошве рабочей части инструмента. Ну а благодаря эксцентрично расположенной ручке бура, нагрузка в процессе создания лунки распределяется на обе руки равномерно, в результате чего рыбак почти не устает. При этом такой инструмент не издает шума, в отличие от того же мотобура.

Достоинства и недостатки

Кольцевой ледобур, в сравнении с современными мотобурами, обладает довольно большим списком положительных сторон, из-за чего многие рыбаки до сих пор отдают предпочтение именно ему. Вот список лишь основных преимуществ, которыми может похвастаться такой инструмент:

1. Высверливается ровный «стакан», равный диаметру кольца ледобура. При этом разрушать цилиндр в процессе работы не нужно, а значит на создание лунки будет тратиться относительно немного сил (в отличие от того же шнекового ледобура).
2. Отсутствие необходимости прокачки воды после бурения лунки. После работы мотобуром или шнеком отверстие засоряется колотым льдом, в результате чего приходится «подкачивать» воду буром. С кольцевым инструментом вода сразу же поступает к поверхности лунки.
3. Ровные края лунки. Благодаря тому, что кольцевой ледобур оставляет после себя ровное отверстие, в процессе рыбалки леска не будет цепляться о края лунки. Это значит, что вероятность обрыва снастей будет сведена к минимуму.
4. Удобство обслуживания. Все, что вам нужно — время от времени затачивать нижнюю кромку ножа. А вот мотобуры или электробуры отличаются крайней прихотливостью в уходе — требуют регулярной смазки, а также не терпят попадания воды в двигатель.

Однако есть у кольцевых ледобуров и некоторые недостатки. Не сказать, что они являются критичными, но именно из-за этих моментов многие профессиональные рыбаки отказались от использования ручных инструментов, перейдя на автоматику:

• время сверления лунки — намного дольше, чем у инструментов с двигателями;
• необходимость постоянного физического воздействия — рыбак хоть немного, но устает;
• сложность в начале бурения — правильно заглубить нож в лед бывает достаточно трудно.

Тем не менее, кольцевые ледобуры полностью оправдывают свою стоимость, поскольку для их изготовления не требуется использовать дорогостоящие материалы, а также сложные системы.

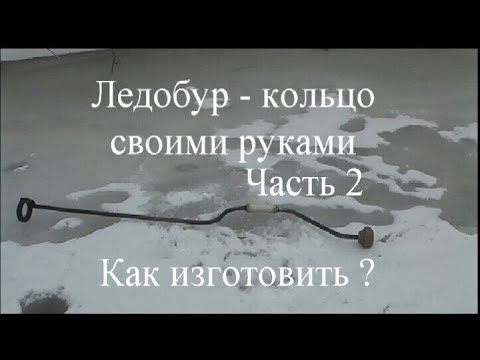

Изготовление кольцевого ледобура

Большинство рыбаков, предпочитающих использовать кольцевой ледобур для создания лунок, отдают предпочтение самодельным инструментам, поскольку их крайне просто изготовить в домашних условиях. Самое главное — следовать заранее составленной инструкции, а также проявлять внимательность при работе.

Чертеж

Сначала обязательно создайте чертежи, по которым будет вестись работа. Это позволит не только ускорить рабочий процесс, но и сведет вероятность ошибки в расчетах к минимуму. Важно не только начертить форму будущего бура, но и указать размеры каждой из сторон. В противном случае даже пара сантиметров несоответствия деталей в размерах могут привести к смещению угла наклона лезвия и неправильной работе бура.

Кольцо

Проще всего изготовить кольцо для бура с помощью куска водопроводной трубы нужного диаметра, отрезав от нее деталь подходящего размера. При этом делать кольцо слишком высоким не рекомендуется, иначе оно будет тяжело входить в лед. Оптимальная толщина составляет 17-20 миллиметров, ну а диаметр не должен превышать 190 миллиметров — такой лунки хватит, чтобы вытащить почти любую рыбу. Ну а если вам посчастливится поймать трофейный экземпляр, то всегда можно пробурить дополнительную лунку рядом с уже имеющейся.

Особое внимание стоит обратить при изготовлении режущей поверхности кольца. Нож должен находиться под углом 42-48 градусов (в зависимости от предпочтений). При этом изначально он изготавливается под углом в 45 градусов, а уже потом затачивается болгаркой или получает подкладку в виде металлических пластин. Расстояние от режущей кромки до нижней поверхности кольца должно составлять не более 15 миллиметров, но и не быть меньше 10 миллиметров — в противном случае кольцо может не выдержать нагрузки.

Штанга коловорота

Изготовить штангу коловорота можно практически из любого подручного инструмента, но лично мы рекомендуем использовать для этой цели 16-миллиметровую трубу. Для соединения с кольцом лучше всего устанавливать металлический стержень, после чего приваривать трубу к кольцу. Подобная конструкция является достаточно жесткой, что гарантирует ее долговечность. Места сварки рекомендуется обработать болгаркой, чтобы устранить все неровности.

Изготовить режущую деталь для кольцевого ледоруба можно с помощью обычного кухонного ножа или рубанка — приобретается в любом строительном магазине. Для выпиливания детали оптимальной формы придется сперва сделать заготовку из плотного картона (выпиливается щель с шириной, равной диаметру крепежных болтов). После этого прикладываем заготовку к металлу, обводим контуры и с помощью болгарки выпиливаем оптимальную деталь из старого ножа или рубанка.

Рукоять и грибок

Для удобства эксплуатации рукоять ледобура рекомендуется оснастить специальной резиновой втулкой, которая надевается на металлическую трубку. Дополнительно на рукоятку можно намотать нить из антифрикционного материала (капрон), чтобы изготавливать лунки можно было даже без перчаток. Ну а чтобы внутрь трубы не попала вода, сверху устанавливается грибок, выпиленный из деревянного бруска ровно под размеры трубы.

Самодельные мотоледобуры

Кроме кольцевого ледобура, в домашних условиях можно также изготовить и другие нехитрые приспособления, используя для этого подручные материалы и инструменты. Вот несколько удачных примеров:

1. Ледобур-лопатка. Представляет собой коловорот со штырем, в нижней части которого имеется наконечник, выполненный в форме лопатки или ложки. С помощью такого бура можно запросто высверлить лунку, глубина которой составляет не более 30 сантиметров.
2. Шнековый ледобур. Состоит из штока в виде трубы, а также особой шнековой ленты, приваренной к штоку. «Лопасти» изготавливаются из обычных металлических колец, которые затем выгибаются под определенным углом.
3. Электрический ледоруб. Изготавливается из кольцевого ледоруба и шуруповерта. Соединяются два инструмента с помощью специального адаптера. При этом важно чтобы мощность двигателя была не меньше 18 Вольт, иначе долго ледобур не прослужит.
4. Мотоледобур. Данное устройство изготавливается из бензопилы или триммера (устройство для покоса травы). Создать инструмент очень сложно, но даже если вы это сделаете, готовьтесь ловить недобрые взгляды от других рыбаков, поскольку шуметь он будет сильно.

Электроледобур своими руками можно сделать из кольцевого ледоруба и шуруповерта

Сделать ледобур для зимней рыбалки — не такая уж сложная задача, как может показаться изначально. Самое главное — создать правильные чертежи, а также заранее приготовить подходящие материалы. Созданное своими руками устройство для изготовления лунок обойдется не только дешевле, но и будет вызывать зависть среди других рыбаков.

Источник

Ледобур своими руками: лайфхаки, чертежи и советы по выбору конструкции. Инструкции по сборке и применению (140 фото + видео)

Бур для сверления льда необходимое приспособление для любителей рыбалки в зимний период. Можно продолбить лёд пешней, но это только в тех случаях когда слой льда не сильно толстый, в противном случае без бура не получиться сделать лунку либо этот процесс будет очень затруднителен.

К тому же на холоде приятней пробурить лунку побыстрее. Ледобур изготовить можно своими руками даже из шуруповерта, что добавит комфорта на охоте за рыбой.

Краткое содержимое обзора:

Процесс изготовления

Многие рыбаки не могут себе позволить приобретение готовой принадлежности, тем более с механическим приводом.

Потому они изготавливают ледобур своими руками в домашних условиях, для этого используют:

• трубу из металла необходимого размера;
• пластины для изготовления шнека;
• качественная сталь для ножей;
• лакокрасочный состав, для завершающего этапа работ.

Для изготовления понадобится токарное оборудование либо обратиться к специализированному токарю. Также потребуется сварочный аппарат для соединения деталей, чтобы получить целую конструкцию.

В окончании нужно обработать изделие шлифовальной машинкой.

Качество сверления лунки зависит от:

• закалки ножей;
• геометрической точности изготовления;
• оба лезвия должны быть с правильной заточкой даже если ледобур сделан своими руками, это даст легкость при бурении льда.

Изготовление ледобура-кольца своими руками немного отличается от шнекового, единственное то, что у такой модели режущая часть представляет собой рубанок, завернутый в кольцо.

Выбор материала

Во многих случаях применяют сталь р18, но такой материал можно заменить аналогами. Главное выбрать твердый материал, подходящую форму и качественную заточку.

Часто лезвия используют с покрытием титанового нитрида. Они служат очень долгое время.

Привод инструмента может быть:

• ручным;
• от бензопилы;
• от шуруповерта;
• от гайковерта.

А как сделать ледобур своими руками это выбор самого рыбака.

С помощью шуруповерта

Любители ловли рыбы приспособились оборудовать бур для льда шуруповертом. Так они экономят свои силы и время.

Чтобы сделать такое устройство нужно запастись:

• ручным буром;
• переходником;
• надежным и подходящим шуруповертом с аккумулятором.

Выбор инструмента

Данный инструмент намного облегчает подготовку к ловле рыбы в зимний период. Бурение лунок не создает особых проблем. Надо только подобрать к этому изделию подходящий по мощности привод.

Приводной механизм должен обладать:

• большой мощностью;
• питанием от 18 до 36 вольт;
• крутящим моментом от 40 до80 Н/м;
• батареей, имеющую емкость от 2,5 до 3 А/ч.

Часто рыбаки сверлят много лунок, иногда даже больше десяти, это приходится делать в процессе поиска места, где есть клев.

В результате на рыбалку уходит много усилий и уже не приносит удовлетворения от ловли. Потому рыбаки находят способы, чтобы облегчить всю процедуру.

Выбор аккумулятора

Чаще используют два вида батарей:

Никель — кадмиевая превосходно выдерживает низкую температуре, однако довольно тяжелая для такого инструмента.

Литий — ионновая подходит для температуры до -10℃, при не большой толщине льда. Она подойдет для бурения лунок, при толщине ледового покрова до шестнадцати сантиметров и можно использовать до шестидесяти раз.

При большем морозе ее лучше убрать в теплое место: в карман одежды либо другой источник тепла.

Лучше взять с собой запасной и также положить его в тепло.

Далее нужно определиться, как можно модернизировать бур. Это можно произвести с помощью переходника.

Изготовление переходника

Данный адаптер служит в качестве соединения бура с приводным инструментом. Купить его возможно в специализированной торговой точке либо изготовить своими руками.

Переходник обладает шестигранной формой. Один конец надежно фиксируется в патроне привода при помощи, предназначенного для этого, ключа. Второй конец закрепляется к буру. В переходнике просверливают отверстие, далее закрепляют его к шнеку при помощи болта.

Шнек большого диаметра лучше не делать, это повысит нагрузку на приводной инструмент и быстро выведет из строя его аккумулятор.

Самый приемлемый размер для лунки около 20 сантиметров. Это дает возможность выуживать среднюю, по размерам, рыбу.

Преимущества

Основные плюсы данного приспособления:

• легко поддается модернизации;
• для изготовления не нужно обладать специальными навыками;
• не требует больших финансовых затрат;
• увлекательный метод изготовления.

Иногда рыболовы вместо шуруповерта используют гайковерт. Этот инструмент обладает мощным корпусом и большим крутящим моментом.

Эксплуатация и уход

Бур может прослужить длительное время, если соблюдать некоторые правила:

• Нужно протирать его насухо после использования, даже если он покрыт защитным средством.
• Держать устройство в специальном проветриваемом чехле.
• В несезонное время нужно законсервировать его ножи и места соединений, можно использовать для этого отработанное масло.
• Аккуратно очищать от снега, во избежание повреждения лезвий.
• Следить за местами крепления и вовремя их подтягивать.
• Подкрашивать поцарапанные места, чтобы не появилась ржа.
• Учитывать нагрузку исходя от толщины льда.

Облегчение процесса бурения лунок приводит к комфортному отдыху, при ловле рыбы.
