Лазер сигнализация своими руками

Лазерная сигнализация своими руками: необходимые компоненты, схема

Потребительский рынок охранных систем переполнен различными устройствами, с помощью которых можно эффективно охранять имущество и не допускать проникновения в свой дом, квартиру или гараж «непрошеных гостей». Среди множества систем безопасности отдельное место отводится лазерным сигнализационным системам, которые трудно взломать и обойти. Наличие таких устройств гарантирует высокий уровень защищенности охраняемого объекта, используя для этого инновационные возможности устройств, построенных на основе лазеров. Такого рода системы являются достаточно сложными, что и отражается на их стоимости, которая порой бывает в несколько раз выше обычных систем сигнализации. Но не стоит отказываться от установки лазерной системы охраны, если нет требуемых средств для ее покупки. Для любого пользователя, который хоть немного разбирается в электронике, есть альтернативный вариант – это лазерная сигнализация своими руками. Оказывается, что, используя несколько устройств и комплектующих, которые приобретаются за символическую стоимость, можно создать эффективную лазерную сигнализацию.

Область применения лазерной сигнализации

Благодаря высокой эффективности лазерная сигнализация имеет достаточно широкое практическое применение. Она может устанавливаться как внутри помещений, так и по периметру охраняемого объекта. Такого типа охранный комплекс устанавливают:

• в частных домах и коттеджах;
• в квартирах;
• в офисах компаний и предприятий;
• в банковских учреждениях.

Такого типа сигнализации, учитывая их высокую стоимость, нужно устанавливать на тех объектах, где хранятся ценные вещи, драгоценности или большие финансовые средства. В таких случаях применение лазерных охранных систем себя оправдывает и является рентабельным.

Как работает лазерная сигнализация?

Основными элементами охранного устройства является источник лазерного излучения и фотоприемник, который это излучение принимает. Когда луч лазера попадает на чувствительный фотоэлемент, его электросопротивление составляет несколько Ом. При прерывании лазерного луча произойдет резкое увеличение сопротивления фотоэлемента, который через реле приводит к воздействию на внешние исполнительные устройства, обеспечивающие срабатывание сигнализации.

Преимущества

• лазерная охранная система отличается высокой мобильностью – ее модули могут переноситься с места на место и располагаться в разных местах;
• лазеры могут легко прятаться на охраняемом объекте – благодаря этому преступник может даже и не подозревать, что сработала сигнализация, пока не приедут сотрудники охранного ведомства;
• элементы лазерной охранной системы не портят внешний вид объекта и легко вписываются в любой интерьер;
• сигнализация может работать со звуковыми сиренами, без них, с оповещением на центральный пульт охранной компании;
• лазерная сигнализация своими руками может достаточно просто создаваться из подручных средств.

Недостатки

К недостаткам такого типа систем безопасности относится:

• высокая цена комплекта;
• сложность установки и настройки.

Необходимые компоненты для лазерной сигнализации своими руками

Если Вы задумываетесь о том, как сделать лазерную сигнализацию в домашних условиях, то следует приобрести несколько комплектующих, с помощью которых и будет сформирована собственная охранная система. Для простой лазерной сигнализации потребуется:

• указка-лазер – будет играть роль генератора лазерного луча;
• фотоэлемент – устройство со сменным сопротивлением, которое меняется при воздействии на него светового потока;
• реле – с его помощью будет осуществляться коммутация внешних исполнительных устройств в виде звуковых сирен и пр.;
• монтажные принадлежности;
• корпусные детали;
• коммутационные проводники;
• инструменты и материалы для пайки.

Все перечисленные детали можно приобрести на любом радиорынке и магазине, а некоторые из них могут остаться дома в качестве комплектующих от различных бытовых приборов.

Вариант схемы простой лазерной сигнализации

Ниже представлена сигнализация на лазерной указке, схема, которой может быть построена с применением лазерного излучателя и таймера NE555, который будет управлять работой сигнализации.

В качестве приемника-детектора лазерного луча в этой схеме используется фоторезистор, который при облучении лазером имеет небольшое сопротивление, а при исчезновении луча его электросопротивление резко возрастает. При увеличении сопротивления микросхема обеспечивает включение внешнего устройства в виде звуковой сирены.

Процесс сбора

Когда создается лазерная сигнализация своими руками, схема может иметь в качестве излучателя обычную лазерную указку или детский игрушечный лазер. Такие излучатели питаются от трех небольших батареек, которых не хватит для продолжительной работы. Поэтому рабочее напряжение для лазера следует подавать от блока питания соответствующего номинала. Если такого не будет под руками, можно модернизировать любой низковольтный блок, добавив в его схему резистор, позволяющий снизить выходное напряжение до требуемого значения.

В качестве реле может использоваться трехконтактная релейная система, которая обеспечивает отключение лазера и включение внешней сирены. Реле можно приобрести готовое или сделать его самому, переделав релейный узел какого-нибудь ненужного прибора.

К контактам реле подключается проводная линия связи, которая связывает звуковую сирену с фотоэлементом, который при увеличении его сопротивления обеспечивает срабатывание реле. Кроме сирены, через реле включена и линия питания самого лазера. Это сделано для того, чтобы при срабатывании сигнализации, когда был прерван лазерный луч, она снова не отключилась, когда объект, перекрывающий его, не выйдет из зоны перекрытия. В таком случае сирена будет звучать до тех пор, пока сигнализацию не отключат с помощью специальной кнопки.

Установка в домашних условиях

Монтаж лазерной сигнализации дома следует выполнять в тех местах, которые являются наиболее опасными для проникновения. Например, входные двери или балконные – если дом одноэтажный или квартира расположена на первом этаже.

При установке следует придерживаться правил, что схема лазерной сигнализации должна иметь правильную геометрию. В таком случае охранный комплекс будет работать правильно и обеспечит требуемую безопасность.

Излучатель лазерного луча и фотоприемник должны располагаться друг напротив друга на одной линии так, чтобы луч попадал в центр фотоэлемента. Чувствительный к свету элемент следует поместить в черный тубус, чтобы исключить воздействие на него внешнего освещения.

Кнопку, которая обеспечивает включение/отключение сигнализации и проводку к ней следует располагать и прокладывать скрытно, чтобы злоумышленник не смог самостоятельно ее отключить.

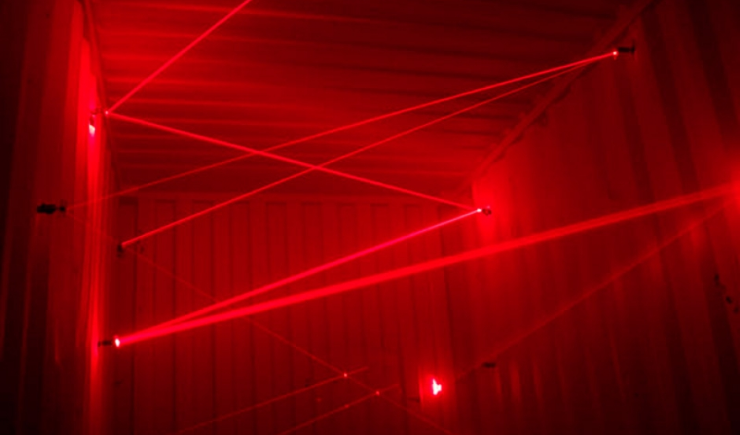

Если между излучателем и фотоприемником расположить в определенной геометрии серию зеркал, то можно получить отличное охранное устройство – лазерная растяжка такого типа позволит перекрыть достаточно большую площадь. При прерывании лазерного луча в любом месте произойдет срабатывание сигнализации.

Заключение

Применение недорогих элементов, которые можно купить за символичную цену позволяет создавать высокоэффективные системы охраны, которые способны среагировать на любое перемещение в охраняемой зоне. Поэтому не всегда нужно тратить большие средства, чтобы иметь возможность использовать современные охранные технологии, лучше немного подумать, как сделать лазерную сигнализацию самому и реализовать эту задачу с помощью подручных средств.

Источник

Как самому собрать лазерную сигнализацию

В этой статье мы расскажем, как с минимальными затратами собрать лазерную сигнализацию. Луч лазера не виден глазу, но как только человек его пересекает, раздаётся громкий сигнал. Такую сигнализацию можно использовать для разных целей — как развлекательных, так и вполне серьёзных (например, для защиты от проникновения в дом).

— Arduino
— Динамик-пищалка
— LDR-сенсор
— 4 батарейки AAA, соединённые последовательно
— Лазерный диод
— Аккумулятор 5 вольт
— Небольшая коробка

Все компоненты продаются в интернете, на радиорынках и в магазинах, торгующих радиотоварами.

Принцип работы этой сигнализации такой: пока на LDR-сенсор попадает лазерный луч, ничего не происходит. Как только кто-то пересекает этот луч, LDR-сенсор подаёт команду на Arduino, в результате чего срабатывает звуковой сигнал. Сигнализация состоит из двух компонентов, которые питаются отдельно (лазер и LDR-сенсор), их необходимо установить устойчиво, чтобы луч лазера был постоянно наведён на сенсор. Расстояние между лазером и сенсором может быть большим (примерно до 20 метров).

Подайте питание на лазер от 5-вольтового аккумулятора. Можете добавить в цепь переключатель, чтобы выключать лазер, когда он не нужен.

Прошейте Arduino файлом Laser.ino с помощью программы Ino.

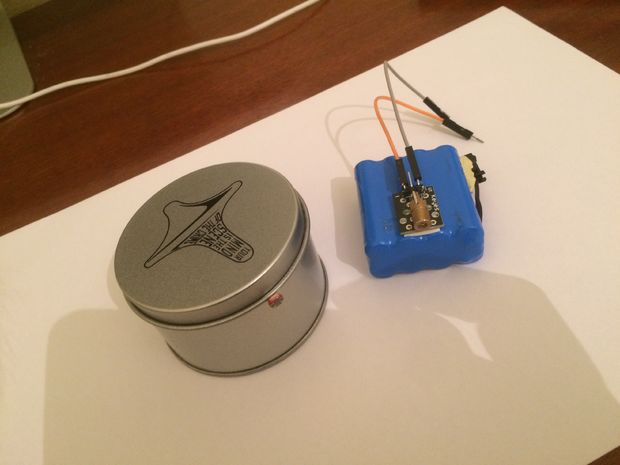

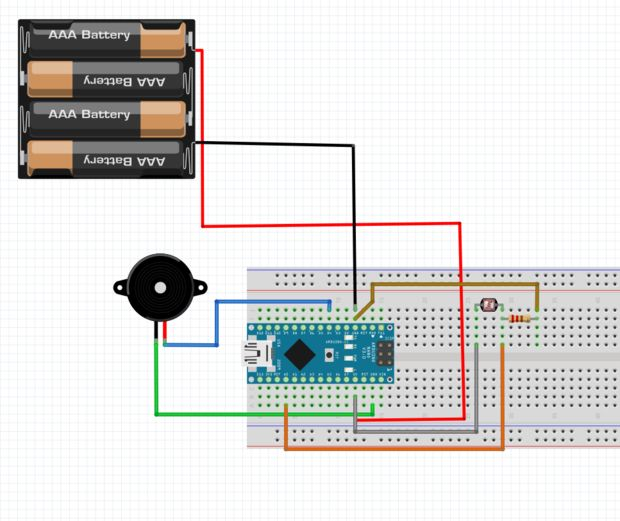

Соедините оставшиеся компоненты по показанной выше схеме и разместите их в коробке. Коробка должна быть неприметной (например от конфет), чтобы никто не догадался, что в ней находится сигнализация. Выведите из неё LDR-сенсор.

Установите лазер и коробку с сенсором на расстоянии нескольких метров друг от друга и наведите луч на сенсор. Проверьте работоспособность конструкции — сигнализация должна пищать, если вы попытаетесь пройти сквозь луч.

Будьте осторожны и не наводите луч лазера на глаза, это очень вредно для зрения.

Источник

Сам себе инженер Гарин – собираем простую и надёжную лазерную сигнализацию

Альтернативой тепловым датчикам на современном рынке сигнализаций является ни что иное, как лазер. Подобные системы используются для охраны индустриальных, военных и банковских объектов.

В быту лазерная сигнализация пока не нашла широкого применения, однако, если есть растущие из нужного места руки и базовые навыки обращения с паяльником, можно самостоятельно сделать вполне работоспособный образец или заказать готовую модель.

Общий принцип

Лазерная сигнализация – это специальное чувствительное устройство, простая схема которого основывается на взаимодействии лазерного луча и сирены. Пересекая лазерную «растяжку» срабатывает сигнализация, которую слышно в радиусе 100 метров. Она предназначена как для сигнала тревоги для охраны, так и для отпугивания преступников. Ещё существует смс-информирование или отправка голосового сообщения в качестве уведомления об опасности. Отметим, что системы периметральной сигнализации редко используют лазерный сигнал из-за потери мощности и зависимости от метеоусловий.

Базовые блоки

Лазерный извещатель состоит из следующих элементов:

• генератора;
• блока питания;
• лазера;
• реле;
• цифровой микросхемы;
• фотоэлемента;
• звуковой извещатель (для пущего эффекта может применяться и светодиодная лампочка).

Закрепляют лазер, блок питания и реле с одной стороны, а фотоэлемент крепится на другой стене так, чтобы луч попадал на линзу.

Когда охранная сигнализация данного типа задействована, луч проходит по прямой линии к фотоэлементу. Так как пучок света преодолевает большое расстояние и не рассеивается, то его можно отражать неопределённое количество раз при помощи обычных зеркальных поверхностей, направленных под определённым углом друг к другу. Это помогает создать запутанный лабиринт, пройти который, не задев такую «растяжку», практически невозможно.

Если вор-неудачник пересечёт луч, сигнал не поступает к фотоэлементу, возникает сопротивление и реле блокируется. Таким образом реле передает сигнал резистору, а последний — извещателю.

Сразу после нарушения в зоне активации лазер также прекращает работу, чтобы не задействовать фотоэлемент снова, иначе сигнал тревоги прервётся. Полностью выключить сигнализацию можно лишь отключив питание.

Чтобы сигнализация не срабатывала от обычных солнечных лучей или иных источников света фоторезистор имеет специальную изоляцию.

Схемы

На основе контроллера Arduino

Для сборки схемы понадобится детский лазер и фоторезистор.

На лазере есть кнопка, которая включает свечение. Вот пошаговая инструкция сборки настоящей, вполне работоспособной сигнализации.

1. Разберите лазер, сняв насадку. Выньте батарейки и вытащите само устройство.
2. Кнопку необходимо отпаять, после чего продеть в отверстие на корпусе провод и припаять его к кнопке.

1. Соберите приборчик в обратном порядке.
2. Фоторезистор необходимо поместить в закрытое пространство, чтобы исключить попадание лучей света (иначе не будет работать днём). Можно использовать коробок или тёмный пластиковый контейнер, укрепив изолентой.
3. Фоторезистор монтируйте к контроллеру по приведёной схеме. Сопротивление резистора 10 кОм.
4. Подключите контроллер к компьютеру и запустите среду Arduino IDE .
5. Залейте следующий скетч

#define foto 0 //Фотоэлемент подключен к пину 0 (аналоговый вход)

Serial.println(analogRead(foto)); //Выводим на монитор последовательного порта значения с фоторезистора

1. Установите датчик напротив лазера, добившись прямого попадания луча на фотоэлемент.
2. В программаторе откройте “монитор последовательного порта” и отследите полученные значения. На их основе определите пороговую величину срабатывания сигнализации.
3. Светодиод подключите к пину №5 контроллера и добавьте новый скетч.

#define foto 0 //Фотоэлемент подключен к пину 0 (аналоговый вход)

#define led 5 //светодиод подключен к 5 пину

else digitalWrite(led , LOW);

Итог. При прерывании луча значение сигнала на последовательном порте падает ниже пороговой величины. При этом контроллер выдаёт сигнал на светодиод, тот начинает мигать.

Смотрите видео демонстрацию работы устройства

Дальнейшее наращивание схемы и подключение дополнительных элементов проводите по вкусу. Отличный вариант – добавить модули GSM для получения сигнала на свой сотовый.

На тиристоре BT169

Для сборки потребуются следующие элементы.

• тиристор BT169;
• конденсатор;
• резисторы 47k;
• фоторезистор или LDR;
• светодиод;
• бытовой лазер;

Монтаж осуществляется согласно приведенной схеме.

Принцип действия аналогичен предыдущей модели – при прерывании луча фоторезистор блокирует схему. Тиристор работает как переключатель, подавая сигнал на звуковой сигнал или светодиод. Подробности монтажа и использования смотрите на ролике.

На микросхеме NE555

• piezo buzzer (пищалка);
• резистор 750 Ом;
• резистор 130 кОм;
• микропереключатель;
• фоторезистор;
• микросхема интегрального таймера NE555.

Микросхема имеет широкий диапазон питающих напряжений: от 4.5 до 18 В, выходной ток достигает 200 мА. Сопротивление резисторов R1 и R2 рассчитывается в зависимости от напряжения питания.

Сборка по схеме не представляет особых затруднений. Следует учесть порядок выводов NE555, чтобы не сжечь микросхему.

В остальном схема работает по классическому принципу – при отсутствие сигнала на фоторезисторе, повышается напряжение на шестой ножке, в результате подаётся питание на звуковой сигнал. Выключение с помощью микропереключателя.

Заключение

На основе простого механизма строится мощная и надёжная система охраны для предприятий и финансовых учреждений. Для применения в быту вы можете либо сами сделать систему защиты по своему вкусу, либо заказать готовый комплект в китайских интернет-магазинах, естественно, без всяких гарантий качества. Важный плюс – сравнительно небольшие энергозатраты делают лазерную сигнализацию автономной от источников электроснабжения.
