Схема пятиканального лампового эквалайзера

Пятиканальный регулятор тембра, схема которого приведена на рисунке, предназначен для использования в высококачественных усилителях низкой частоты.

Он может быть использован как корректирующий усилитель в дополнение к уже построенному или как предварительный усилитель к более мощному. Выполняется усилитель в виде тщательно экранированного отдельного блока.

Принципиальная схема

Рис. 1. Принципиальная схема пятиканального лампового регулятора тембра (эквалайзера).

Как видно из схемы, регулировка осуществляется независимо но всем пяти каналам. Переменный резистор R1, изменяет коэффициент передачи в области низших частот начиная с 40 Гц.

Переменными резисторами R2. R3, R4 регулируют затухание сигнала в области средних частот, на высших частотах регулировка осуществляется переменным резистором R5.

Усилитель работает при входном сигнале напряжением порядка 1,5 в, выходное напряжение — 2,1 в. Выходное сопротивление усилителя 680 ом, что удобно для согласования его с другими устройствами.

Детали и печатная плата

Лампы 12АХ7 (ЕСС83) и 6АВ4 (1/2 12АТ7) можно заменить отечественными 6Н2П и 6НЗП соответственно.

Разводка печатной платы найдена у vitsserg (vitsserg.livejournal.com/54994.html).

Опубликовано в Р-1968, №10, стр 62. Первоисточник: «Radio-Electronics», 1967, №10.

Собрал данную схему: анодное-225В с данными резисторами в цепях сетки и катода ,при проверенном исправном конденсаторе C13 лампа Л2 (6н3п-е) сильно разогревается в чем причина? Спасибо

Здравствуйте. Проверьте монтаж, в нем не должно быть лишних соединений. Измерьте общее потребление схемы с сигналом и без него — должно быть как указано на схеме, в пределах 13мА. Проверьте анодный ток лампы Л2. Измерьте напряжения накала ламп — должно быть 6,3В +-10%. Ток потребления 6Н3П долже быть 350мА +-30мА. Ток катода не должен превышать 18мА, это абсолютный максимум для этой лампы. Отпаяйте С13 — на лампу Л2 не будет поступать сигнал вообще, измерьте токи и оцените ее нагрев. Попробуйте заменить лампу.
Максимальная рассеиваемая на аноде лампы 6Н3П мощность 1,5 Вт, лампа будет нагреваться в процессе своей работы.
Конструкцию лампового эквалайзера необходимо поместить в металлический экранированный корпус, иначе в зависимости от монтажа часть схемы может начнет работать как генератор ВЧ! Укоротите соединительные проводники, позаботьтесь о хорошем питании.

Источник

Схема лампового УНЧ с пятиполосным эквалайзером (6Н3П, 6П14П, 6П45С)

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме. За основу была взята схема А.Манакова. В описании работы схема ненуждается.

В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе настройки понадобится подобрать R23, R34 таким образом, чтобы напряжение на анодах 6п14п имело значение 190в.далее подбором R45 устанавливаем анодное на 6н3п 90-110в.

Возможно придется подобрать сопротивление R22, R33 напряжение на выводе 9 устанавливаем 90в.отрицательное напряжение на управляющей сетке 6п45с может быть от 45 и до 70в, все зависит от применяемых лам и степени изношенности.у меня это значение равняется 54в. На этом вся настройка заканчивается.

Схема регулятора тембра (эквалайзера)

В качестве темброблока использовал схему на BA3822LS. Эта микросхема имеет неплохие параметры и доступна в продаже. У нас стоит 69 руб. Достоинства такого схемного решения — отсутствие кучи экранированных проводов и экранов, при отсутствии сигнала никаких шумов фонов и шипений ненаблюдается.

Готовый темброблок подключать ко входу унч желательно через подстроечные резисторы в 100ком,т.к микросхема имеет достаточной высокий уровень усиления.

Изначально,вместо микросхемы мною использовалась аналогичная схема на двух лампах 6н3п, но в конце концов я от нее отказался в силу невозможности избавится от помех и фона в следствии слабой экранировки ламп и всей схемы из за недостаточности места в корпусе.

Отмечу что блок регулировок на лампах все же звучит теплее как мне кажется. Для тех кому интересен этот вариант схема так же прилагается.

Конструкция блока питания и корпуса усилителя

Теперь о блоке питания для . Взят готовый трансформатор тс270 только немного домотал витков поверх имеющихся обмоток. Дросели взяты готовые от. непомню чего. Или от чб телека или приемника ..питание каждого канала желательно организовать раздельное для уменьшения помех и искажений между ними. Я использовал один выпрямитель в оба канала.

Особого желания мотать еще одну обмотку небыло ,повно как и провода в частности. Уделил больше внимания к конденсаторам в замен. Ничего такого замечено небыло, обошелся одной повышающей обмоткой. Выходные трансформаторы самодельные,типа тс-20 тс-30 у кого какие есть, с подковообразным сердечником.

Мотаем таким образом: первичка 94 витка проводом 0,47 затем 900 витков первички проводом 0.18 должно получится так 94/900/94/900/94/. Первичку соединяем в послед вторичку параллельно, между половинками железа никаких прокладок из бумаги неставим. Мажем супермоментом (секундный клей) собираем и одеваем сверху на железо бандаж если он имеется, если нет то зажимаем железо до полного высыхания клея.

Плюс такого решения — не издает шумов при работе(при условии хорошего железа и плотно уложеных обмоток), надежно держится железо а при необходимости легко разбирается — остаточно в месте склеивания ударить слегка чем нибудь тяжелым.

Для корпуса использовл листы алюминия 3мм. Ручки регулировок это декоративные дюралевые ручку для дверей у мебели, дырки рассверлены под нужный диаметр и одеты через термоусадку непосредственно на переменники.

Корпус покрашен автоэмалью а половина обклеен пленкой под дерево. Трансформатор блока питания я сделал выносным дабы уменьшить его влияние на унч. Транс упаковал в корпус от блока питания старого копма, соединяется с усилителем 6 жильным кабелем через разьем на корпусе унч. Кабель собран вручную. В схеме есть неточность R40 И R29 ОБЫЧНЫЕ МЛТ-2.А ВОТ R28 R39 обязательно должны быть пятиватными!

Источник

Ламповый пятиполосный графический эквалайзер в слим-корпусе, 6Н2П+6Н1П

Содержание / Contents

↑ Схема лампового эквалайзера

Входной коммутатор позволяет смешивать сигналы от трех источников. На каждом входе имеется плавный регулятор уровня сигнала. С помощью трехпозиционных тумблеров имеется возможность отключать каждый канал, либо включать полностью, либо с затуханием -6 Дб.

Подстроечный резистор R6 позволяет регулировать в некоторых пределах коэффициент усиления устройства (для получения идентичного усиления каналов).

Глубина максимального подъема и затухания устанавливается подбором резисторов Ro1, Ro2. В моем случае величина Ro1 колебалась в диапазоне от 300 Ом до 2 кОм. А для Ro2 — от нуля до 300 Ом.
Данные потенциометров: регуляторы громкости — 470кОм, можно и меньше, 100кОм, 220кОм. Регуляторы тембра Rt — от 10 кОм до 47 кОм. Может придется подобрать Ro1, Ro2. У меня стоят на 33кОма, что нашлось.

С помощью сопротивлений Rq подбирается добротность каждого контура. Значения этих сопротивлений лежат в диапазоне от 0 до 1 кОм. Дроссели фильтров намотаны на кольцах размером 16×10*5 мм из феррита марки 2000НМ.

Настройка АЧХ производилась с помощью программы «AudioTester». Уровень шума и фона, при средних положениях регуляторов тембра, составляет менее -60 дБ.

↑ Конструкция и детали

Конструктив устройства аналогичен конструктиву описанного ранее лампового усилителя и имеет следующие габаритные размеры: 365 мм * 260 мм * 60 мм. Корпус выполнен из листового железа толщиной 0,7 — 1,2 мм. Передняя и задняя панели из листового алюминия толщиной 0,8-1,0 мм, чертежи ниже.

Эквалайзер собран на 3 печатных платах: плата темброблока, плата питания, плата усилителя. Чертежи плат см. в прикрепленном архиве.

Силовой трансформатор выполнен на кольцевом сердечнике. Сетевая обмотка оставлена заводская — на 220 В, вторичных обмотки две: анодная на 120-130 Вольт, которая используется для получения напряжений +150 В и -150 В, и накальная на 6,3 Вольта.

Для уменьшения фона накалы ламп питаются постоянным напряжением. В накальном выпрямителе в качестве диода D3 использован сдвоенный диод от компьютерного блока питания, для получения минимального падения напряжения на нем.

↑ Фотки

Вид сверху

Вид спереди

Вид сзади

↑ Файлы

В архиве расположены файлы печатных плат в формате Sprint Layout и развертки металлических деталей в формате CorelDraw.
▼ Equaliser_5Band.zip 274,3 Kb ⇣ 184

С уважением ко всем паяльщикам, Михаил Тихонов

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Источник

Собираем ламповый эквалайзер вместе с LUXMAN

Легендарный японский бренд LUXMAN расширил серию электронных конструкторов моделью лампового 5-полосного эквалайзера для самостоятельной сборки LXV-OT9. Напомним, что до этого японцы предлагали самостоятельно изготовить с их помощью ламповый гармонизатор сигнала LXV-OT6, гибридный интегральный усилитель LXV-OT7, ламповый FM-тюнер LXV-OT8. Все компоненты выполнены в едином стиле, так что из них вполне можно будет со временем собрать монобрендовую аудиосистему.

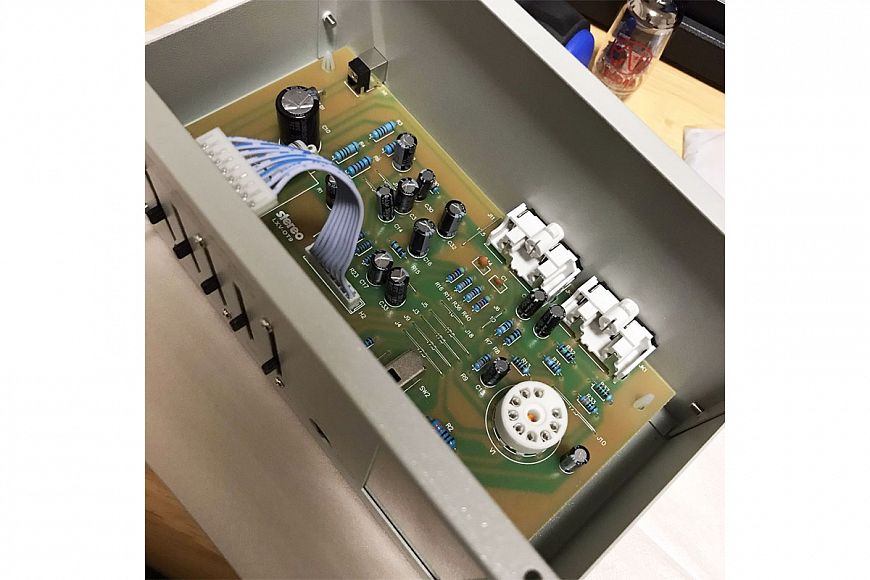

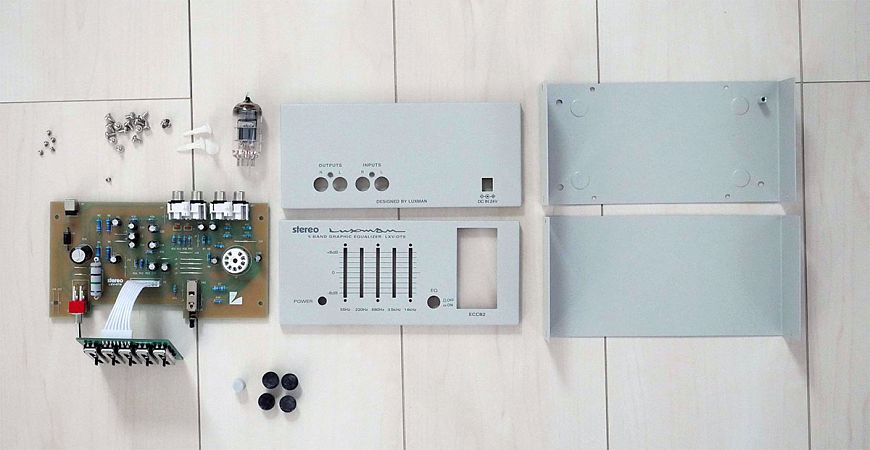

В состав конструктора входит печатная плата со всеми комплектующими – так что, доставать паяльник вам не придется. Кроме того, в комплекте идут корпусные элементы и крепеж, а также набор необходимого инструмента, который состоит из крестовой отвёртки. Ну и главный элемент – электронная лампа ECC82, которую нужно будет установить в колодку на печатной плате. В общем, никаких проблем сборка компонента вызвать не должна, а репутация бренда гарантирует, что все компоненты идеально подойдут друг к другу и никакой «доработки напильником» не потребуется.

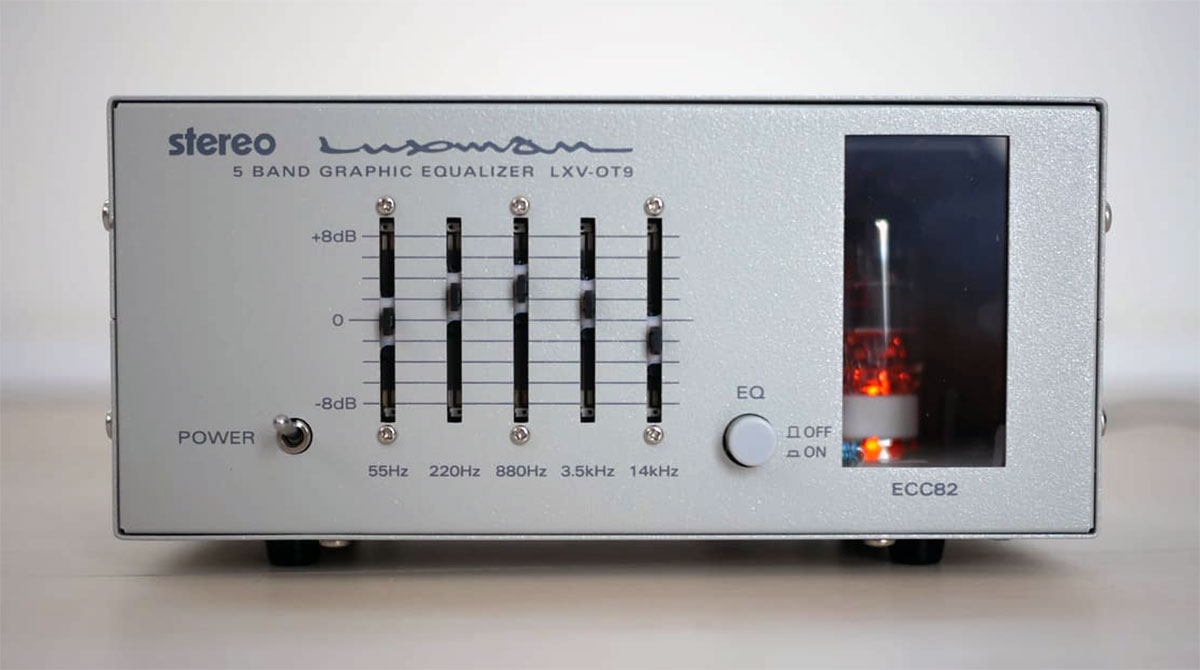

Ламповый эквалайзер LUXMAN LXV-OT9 предлагает регулировку АЧХ на пяти базовых частотах – 55 / 220 / 880 Гц и 3,5 / 14 кГц. Диапазон регулировки составляет +/– 8 дБ. Компонент оснащен кнопкой Bypass, которая позволяет одним движением исключить эквалайзер из тракта.

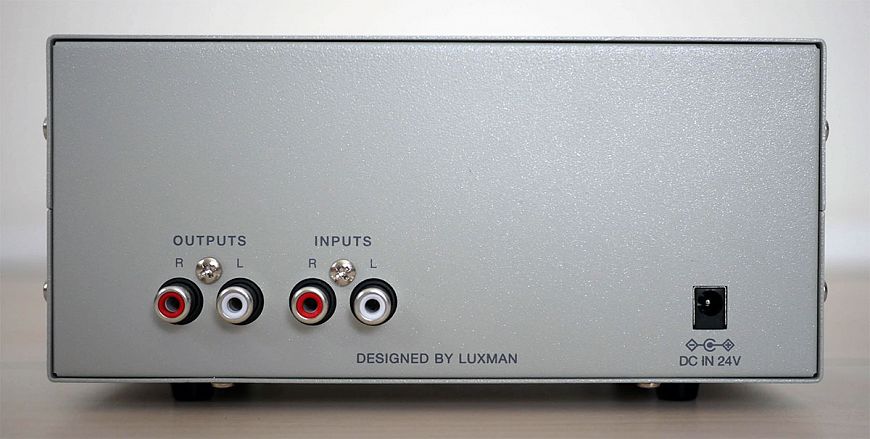

Коммутационный арсенал эквалайзера весьма аскетичен – пара разъемов RCA на вход и аналогичная пара на выход. Вход компонента подключается к линейному выходу для записи усилителя (Rec Out), а выход эквалайзера – к входу для контроля записи Monitor.

Технические характеристики новинки вполне соответствуют высокому классу техники LUXMAN. Коэффициент гармонических искажений эквалайзера не превышает 0,5%, входной импеданс составляет 500 кОм, а выходной – 330 Ом. Диапазон воспроизводимых частот простирается от 20 Гц до 100 кГц по уровню – 2 дБ. Соотношение сигнал/шум не хуже 100 дБ (А-взвешенное).

В Японии конструктор LXV-OT9 можно приобрести за 17 тысяч йен, что составляет примерно 11 тысяч рублей. Так что, немного техники LUXMAN можно приобрести совсем недорого.

Источник

Ламповый графический эквалайзер

Ламповый эквалайзер представляет собой пассивный микшер на три входа и графический 5-ти полосный эквалайзер на LC фильтрах. Ниже приводится схема устройства. В архиве расположены файлы печатных плат в формате SprintLayout и развертки металлических деталей в формате CorelDraw.

Состав: Схема, Плата, Описание
