Акустические подиумы своими руками

Акустические подиумы выполняют функцию улучшения звуков в машине. Конструкции способны вывести обычное звучание на новый уровень. Ведь все водители — меломаны только и мечтают добиться высоких басов в своих аудио системах.

Подиумы в двери под акустику любого автомобиля, будь то Ауди А6 С4, Пежо 206 или Шевроле, можно изготовить своими руками. И не придется покупать готовые экземпляры.

Как изготовить подиум в авто

Первым делом хозяин машины, желающий самостоятельно смонтировать площадку под динамики, должен определиться с подходящим местом для нее. Затем следует подумать: какой формы он хочет сделать площадку. Ведь существуют разные формы. Здесь все зависит от фантазии автовладельца.

Важно понимать: если изготовление подиумов под акустику осуществляется новичком, то он может совершить ошибку при выборе формы. В результате этого конструкция будет мешать ручке в процессе открытия или закрытия дверки, а также, работе стеклоподъемников. Поэтому, идею о форме надо тщательно продумывать или посоветоваться с бывалыми установщиками.

Начать надо со следующих действий:

1. Найти лист плотного картона.
2. На нем нарисовать форму, учитывая ее практичность.
3. Вырезать форму ножницами.

Площадка для акустики

Изготовление площадки для колонки

1. Измерить размер колонки для магнитолы. А также сделать замеры защитной сетки.
2. Нарисовать на картоне кольцо с учетом того факта, что внутренний диаметр соответствует диаметру места под посадку колонки. А внешний диаметр кольца равняется диаметру защитной сетки. Чтобы получилось грамотно, надо к кольцевому диаметру прибавить 6 мм. Для колечка декоративного.
3. Перевести картонный макет на лист фанеры и обвести. Лучше взять фанеру не менее 8 мм.
4. Выпилить все детали — формы. Декоративное колечко лучше приклеить к основе и прикрепить маленькими гвоздиками.

Детали для подиума

Как осуществить сборку

Зафиксировать кольцо к основанию пользуясь проставками. Их можно сделать из любых подходящих материалов. Например из брусьев или жестянки. Многие выполняют проставки из реек, подходящих по размеру. Чтобы увеличить прочность проставок, необходимо их сначала проклеить, затем закрепить саморезами.

После всех манипуляций площадку под акустику авто необходимо чем-нибудь наполнить. Каркас должен быть очень жестким. Обычно используется монтажная пена. С ней удобно работать, хоть она и не слишком прочна. Эпоксидная смола для этой цели больше подходит. Профессионалы рекомендуют работать с ней.

Наполнение площадки

Вставит в колечко бумажный кулек. Пена или смола наносится очень ровным слоем. Начинать следует от основания. Когда пена полностью высохнет, вырезать лишнее.

Затем отшлифовать деталь наждачкой. Важно добиться идеальной гладкости поверхности кольца. На поверхность наносится шпаклевка, заранее смешанная с ПВХ клеем. Чтобы не допустить осыпания. Шпаклевка наносится тоненькими слоями. Каждый слой должен хорошо просыхать. Снова отшлифовать.

Как обтянуть деталь

Обтягивать готовую деталь лучше искусственной кожей. Многие подбирают материал по цвету и внешнему сходству с обивкой двери. Например, в таких дорогих марках авто, как Шевроле Лачетти Хэтчбэк или Аудио А6 С4 будет не красиво смотреться подиум из другого материала.

Динамик для авто

Натяжение кожи осуществляется от кольца до концов детали. Все стороны надо перетягивать несколько раз. В завершении перетяжки кожу закрепляют степлером и лишние ее части аккуратно отрезают.

Установка площадки в дверь

Готовая деталь прикрепляется на саморезы. Лучше купить «под дерево». Саморезы надо вкручивать изнутри обшивки. Так выглядит эстетичнее. После завершения монтажа надо прикрутить на место все детали дверки: ручки и декор.

Установка динамика в дверь

Изготовление подиумов под акустику в авто — не такая уж и сложная задача, если брать во внимание все рекомендации. Более понятно и наглядно процесс изготовления подиума под акустику можно посмотреть на видео от профессионалов.

Если вы хотите заменить свои старые никому не нужные колонки, на абсолютно новые, то мы поможем вам сделать достаточно быстро и очень просто подиум под акустику. Для начала вам необходимо доработать основу, непосредственно для задних ваших колоночек. Стоит отметить, что в отечественных автомобилях, колонки, как правило, установлены сзади, и устанавливается они на 18 сантиметров. К сожалению, большинство блинов, особенно иностранного изготовления имеют диаметр значительно меньше, в частности он составляет 17 сантиметров. Поэтому у некоторых водителей возникает вопрос: можно ли сделать подиум под акустику самостоятельно? Сразу хотим отметить, что можно, необходимо немного терпения и усилий.

Что вам понадобится? Вам необходимо купить ДСП его размер должен быть 80 / 80 сантиметров. Также вам понадобится стекловолоконная шпаклевка и обычная шпаклевка.

Дополнительно вы должны прикупить:

·Болгарку, лобзик и дрель.

·Эпоксид, циркуль, карпет.

·Ну и конечно же, вам понадобится линейка.

Сначала вам необходимо взять ДСП, и на ней сделать разметку будущей основы. Теперь вам необходимо расширить все циркулем до нужного размера (стандартный размер до 7.5 см). Данная величина означает диаметр подиума.

После этого вам необходимо сделать еще одну разметку. Поэтому на подготовленном материале рисуем наружную окружность. Обратите внимание, что наружная окружность должна быть чуть больше внутренней.

Теперь у вас получилось два круга. Эти круги в частности обозначают толщину стенок. Обратите внимание, если у вас мощные колонки, то толщина стенки должна быть больше. В основном стандартные параметры данной толщины, составляют два-три сантиметра.

Не стоит забывать про размер задней полочки, а также про высоту бликов. Поэтому для вашего подиума необходимо подобрать оптимальную высоту.

Теперь вы можете взять фанеру и при помощи лобзика вырезать будущий подиум в ваш автомобиль. Обратите особое внимание, что вырезать начинаем только с внутреннего отверстия, именно туда будут вставляться ваши блины. После этого вы можете вырезать, но только аккуратно не на глаз, а по размеру наружную основу.

Штатные отверстия полки необходимо подогнать по наружному диаметру. Делайте все очень аккуратно, иначе у вас не получится сконструировать качественный подиум для вашего автомобиля.

Теперь возьмите кусок стекловолокна, и аккуратно зафиксируйте подиум в отверстии. Затем деревянную заготовку необходимо обмазать эпоксидкой. В тех местах, где у вас появились стыки, их необходимо смазать стекловолокном и дать ему высохнуть. Как только у вас все высохнет необходимо наложить еще один слой стекловолокна. Такой второй слой нужен для того, чтобы заделать все неровности, которые могут появиться после нанесения первого слоя.

Подиум из монтажной пены

Для начала вам необходимо определится, какой именно вы будите использовать материал, после этого выберите необходимую конструкцию. В качестве материала можно использовать строительную пену, так как она может заполнить все формы. К тому же такая пена создает практически ровную поверхность.

Теперь вам необходимо определится с размером, а потом вырезать из фанеры основу под подиум. После этого пеной аккуратно задуть все пространство, а именно между верхней точкой и нижним краем будущей основы. Как только пена застынет, вам необходимо выровнять все края, а затем накрыть все капроновой тканью. Теперь осталось покрыть эпоксидкой.

Теперь необходимо сделать только одно, довести подиум до нужной формы. Для этого можно использовать наждачку. Вам останется только покрасить и ваш подиум готов.

Теперь вы знаете, как сделать самостоятельно такой подиум под акустику для вашего автомобиля.

Всем времени суток доброго! Решил немного рассказать о том, как я сделал (почти, осталось только оклеить кожей) подиумы под мидбасы. Делать записи о каждом этапе уж очень нудно, да и кому это надо, все хотят результат. Итак скоро будет и результат — поехали!

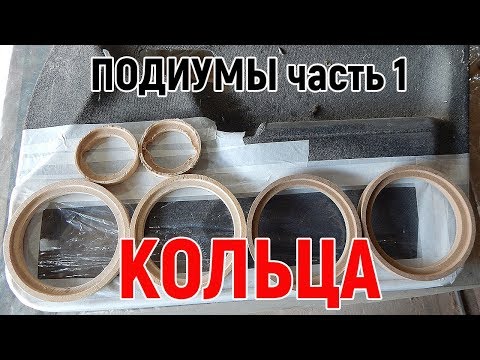

Напилил кольца из искуственного камня расфрезеровав под угол 60* внутренние стенки.

Одно — поменьше к динамику, второе к двери
Выставил при помощи китайских палочек и термоклея направление

Самое оно
Второе основание абсолютно зеркальное

Братья блин
Внутреннюю часть залепил в два слоя малярным скотчем

ждут продолжения
Пространство между кольцами с наружной стороны залил полиэфиркой со стекловолокном, подождал высыхония обрезал лишнее

Красота
Оставшееся пространство заполнил шпатлевкой со стекловолокном, отшлифовал. Затем устранил мелкие изъяны финишной шпатлевкой

Предварительный результат
Внутреннюю стенку так же покрыл финишной шпатлевкой, хотя после отделения скотча она и так почти ровная была, но все же, и так же все вышкурил. После всех “Шкурных” процедур покрыл основы подиумов тремя слоями грунта по пластику и двумя черной эмали.

Красота
Следующий этап изготовление наружной части подиума

При помощи предварительно изготовленного металлического кольца и срезания стандартных гаек креплений динамиков, разметки и высверливания отверстий под крепежные болты

Примерка по посадочным отверстиям
и нарезку резьбы под них в основаниях подиумов закрепляем их, предварительно оклеив малярным скотчем к двери.

На месте
Т.к. я решил делать накладки на внешнюю часть двери, то дверную карту тоже необходимо подготовить, предварительно оклеив тем же скотчем Ставим на место.

С кольцом- основанием декоративной части выпиленной при помощи ручного фрезера и преклеенного на термоклей
Наносим стекловолокно с полиэфиркой предварительно вымачивая волокно на стекле до момента, пока оно станет пластичным и податливым секунд 30-40 не больше, а то оно начинает потом на слои распадаться, и часть волокна остается на стекле. Накидал я где- то слоев 5 и оставил все это дело сушиться на сутки.

Ждем 24 часа
На следующий день все это дело отделяем аккуратненько и придаем дремелем предварительную форму.

Как то так
Примерив на двери, порадовавшись результату, обтягиваем заготовку лайкрой и пропитываем полиэфирной смолой

Ждем сутки
После высыхания накладываем 3 слоя стекловолокна, ждем час — полтора

В процессе
После затвердения обрезаем все тем же дремелем все лишнее, наносим толстый слой скекловолоконной шпатлевки, ждем высыхания минут 20 и потом долго и упорно все это дело выводим до необходимой нам формы

Почти готово
Ну а потом все, как всегда, 3 слоя грунта, 2 слоя краски и вуаля!

Сохнем
После высыхания естественно надо посмотреть, что же там вышло, и как это смотрится в сборе.
Приклеил на двухсторонний скотч, дабы полюбоваться предварительным результатом)

Нравится)))
Пока только покрашены, еще жду ткань для обтяжки, которая один в один повторяет текстуру дверной карты, там может еще немного что то поднивелирую, ну а пока…

Как то так, следующий этап — Подготовка дверей. Тоже интересное и трудоемкое мероприятие, но одно могу сказать точно: Каждая вложенная в проект частичка души, сил, и времени, непременно ведет к результату, который с каждым шагом все больше и больше нравится!

Источник

Пошаговая установка динамиков в Гранту

Самостоятельная установка динамиков в Гранту требуется, когда у вас автомобиль в комплектации без акустики (стандарт /норма с аудиоподготовкой), либо требуется замена заводских колонок. Рассмотрим пошаговый процесс.

Акустика в передние двери Лада Гранта

Установка динамиков в двери Granta позволяет не зависеть от типа кузова – колонки в дверях не требуют акустической полки. Значит, поставить динамики в седан и хетчбек можно по одному принципу.

Подготовительные работы

Прежде чем начать саму установку, разберемся с подготовкой автомобиля. Для этого:

• Разбираем дверь: демонтируем ручку (поддеваем и снимаем накладку, выкручиваем 2 винта), наконечник концевика, два винта снизу двери, преодолевая сопротивление фиксаторов-пистонов тянем карту двери на себя и снимаем ее с двери;
• Проводим шумоизоляцию двери: в теплое время года либо в отапливаемом гараже покрываем вибропластом все доступные части двери. Подойдет вибропласт StP М2, при нанесении на дверь обязательно прогревать его строительным феном и прокатывать прижимным роликом;
• При наличии теплозоляционного материала Сплэн – покрываем им внутреннюю часть карты двери. Это позволит дополнительно скрыть шумы от двери в собранном состоянии;
• Готовим проставки, если таковые потребуются для установки 16-см динамиков – подробно о них далее по тексту;
• Заменяем заводские клеммы на акустическом проводе в двери на нормальные (чаще в комплекте с динамиками идут хорошие клеммы) – для этого просто обрезаем ненужные разъемы и крепим к проводке нужные нам клеммы. Достаточно качественной скрутки с термоусадкой;
• Если в картах дверей нет отверстий под динамики, готовим их. Оптимально будет поставить заводские сетки для акустики, которые устанавливаются на люксовые версии Гранты и Datsun OnDo.

Установка динамиков в передние двери Granta

Штатная акустика в Гранте – 13 сантиметровые колонки. Они не дают хорошего звука, но легко ставятся в заводские отверстия под колонки без лишних манипуляций. Порядок действий с ними простой:

• подсоединить акустические кабели, соблюдая полярность;
• зафиксировать винтами в штатных местах в металле двери либо непосредственно на карте двери;
• установить сетки (в простонародии – грили).

Важный минус – центр посадочного отверстия и места под гриль не совпадают. Значит, при установке с комплектными грилями, те будут выглядеть несимметрично и коряво.

Штатная акустика чаще всего не дает сочного звука и при установке со своими сетками выглядит убого.

Как поставить 16см колонки с проставками

В погоне за звуком логично поставить 16 см. колонки. Здесь появляются все минусы конструкции АвтоВАЗа – динамики либо не центрируются, либо не дают опускаться стеклу, либо мешают крышке бардачка.

Зачем нужны проставки? Чтобы не резать дверь – если вы не поставите акустику в проставочные кольца, придется крепить ее к металлу двери. Это чревато необходимостью резать саму дверь, чтобы динамик влез, и опасно для стекла.

По этой причине изготовленные из фанеры кольца под динамики крепят на металл двери, и уже к ним саму колонку.

Порядок действий такой:

• делаем либо покупаем проставки под динамики – толщина 10 мм, материал фанера;
• вырезаем отверстие под динамик в карте и отмечаем по нему место установки;
• ставим проставку на 4 самореза;
• в нее устанавливаем колонку – соблюдаем полярность!;
• устанавливаем карту + ставим штатную сетку, чтобы не мешалась бардачку.

Если при установке проставка лопнет, это чревато дребезгом из двери во время езды.

Какие колонки лучше поставить в передние двери вместо штатных динамиков

Рекомендуем модель Pioneer TS-G1733I. При цене порядка 2 тысяч рублей они свободно ставятся через проставки в двери Гранты без резки металла и не мешают стеклам. Простота установки сэкономит нервы и время.

Динамики легко прокачиваются магнитолой без усилителя, дают средний басс. Не компонентная акустика!

Установка динамиков в задние двери Granta

Порядок работы с задними дверями идентичен передним. Важное отличие: здесь не потребуются самодельные проставки. Завод производит комплект специальных креплений для установки 13-см динамиков в задние двери.

Артикулы для заказа онлайн:

Крепление динамика – задний левый	21907901033
Крепление динамика – задний правый	21907901032
Облицовка задней левой колонки	21906202095
Облицовка задней правой колонки	21906202094
Облицовка для передней левой двери	21906102097
Облицовка для передней правой двери	21906102096

Последовательность установки:

1. Разобрать дверь;
2. В карте двери вырезать отверстие под облицовку;
3. Установить на дверь крепление динамика;
4. Заменить штатные звуковые клеммы на нормальные;
5. Подсоединить провода к колонке, закрепить ее;
6. Поставить облицовку и собрать дверь.

Можно заменить крепление подручными материалами, но заводское изготовление учитывает все изгибы.

Общее о музыке в Гранте

В данном разделе рассмотрим общие непрофессиональные моменты по музыке в Лада Гранта.

Установка музыки

Если у вас имеется ВАЗ 2190 в базовой комплектации (либо Норма) с аудиоподготовкой, то установка музыки повлечет за собой следующие шаги:

1. Демонтаж заглушки магнитолы – на обратной стороне закреплены проведенные ISO разъемы питания и акустических проводов. Вам придется тянуть провода на задние колонки самостоятельно, если планируется установка акустической полки, так как с завода провода протянуты только в двери;
2. Установка 1-DIN магнитолы (для 2-DIN придется колхозить, выпиливая перемычку в панели и подыскивая подходящую рамку);
3. Поиск и подключение штекера предустановленной антенны – часто провод антенны на крыше затерян под обшивкой потолка и оказывается проще установить антенну отдельно, чем отыскать заводской кабель;
4. Протяжка проводов в багажник для подключения усилителя, сабвуфера и колонок, устанавливаемых в акустическую полку.
5. Для установки усилителя также потребуется отдельный провод питания из подкапотного пространства напрямую от клеммы аккумуляторы через предохранитель.

Удаление перемычки в облицовке панели обязательно при установке 2-DIN ГУ.

В случае, если у вашей машины нет аудиоподготовки, придется отдельно тянуть провода питания на магнитолу и акустические провода в двери.

Какую акустику поставить в Гранту

Распространенный бюджетный вариант музыки:

• магнитола в пределах 5000 рублей с возможностью настройки эквалайзера;
• компонентные 16-см динамики с пищалками на фронт;
• акустическая полка с колонками 6*9;
• усилитель с сабвуфером в багажник.

Пример такой комплектации с ценником рассмотрим в таблице (расчет идет на простых обывателей, не аудиофилов) с опорой на девайсы Pioneer:

Пример девайса Pioneer	Средний ценник в рублях
Головное устройство (магнитола)	DEH-S101UB	4000
Фронтальная 16см акустика	TS-G1733i	2000
Акустическая полка	1500
6*9 «блины»	TS-R6951S	2200
Усилитель 2-канальный	GM-A3702	4300
Пассивный сабвуфер в коробе	TS-WX305B	5200
Установочный набор для сабвуфера	1500

В результате получаем бюджетный звук в районе 20 тысяч. Если рассматривать профессиональные головные устройства, динамики премиум сегмента, монтаж кастомных подиумов и прочие прелести, ценник с легкостью прыгнет за сотню тысяч, составив треть от стоимости самого автомобиля.

Выбор подиума зависит от типа стеклоподъемников, бюджета и количества динамиков.

Подиумы в передние двери

Не будем описывать технологию изготовления подиумов своими руками. Далее – подборка с разных ресурсов на уже готовые подиумы и на мануалы по самостоятельному изготовлению.

• Здесь ссылка на магазин с готовыми вариантами и ценами. Не реклама – источник для вдохновения.
• Здесь – фотоотчет о самостоятельном изготовлении с комментариями.
• По этой ссылке просто фотоотчет без комментариев.

Профессиональная акустика

Для фанатов автозвука, готовых вложить в Гранту большие суммы,мы выбрали пару ярких роликов. Посмотрите, что можно построить на базе Лады и выглядеть достойно на районе и на местных соревнованиях по автозвуку. Наслаждайтесь.

Шпаргалка

Вместо заключения подытожим:

1. В Гранту можно воткнуть бюджетный звук на сумму в 20000 рублей и выше.
2. Подиумы в передних дверях = невозможно открыть бардачок.
3. 16 см динамики в передние двери – резать металл двери либо готовить проставки с заводской облицовкой динамиков.
4. Акустическая полка закрывает крепления ISOFIX.
5. Аудиоподготовка тянет провода только в двери.
6. Артикулы для заказа облицовок и креплений динамиков – в разделе «Установка динамиков в задние двери».
