Квод 405 своими руками

DIY набор китайского клона усилителя QUAD 405

При сборке данного DIY набора, необходимо уделить внимание настройке моста (C8 на схеме усилителя) по минимуму искажений. Как это сделать, можно прочитать в статьях подобранных на этом сайте. Без настройки моста, данный усилитель работать возможно и будет, но «звучать» — нет.

В Китае возможно купить как различные готовые версии клонов усилителя QUAD 405, так и DIY наборы и собранные платы для выполнения данного усилителя своими руками. По отзывам владельцев готовые клоны из Китая уступают оригинальному усилителю QUAD 405 как по параметрам, так и по звучанию, другими словами они требуют доработок и модификаций профессионалов. Для радиолюбителей интересен вариант DIY наборов.

Оригинальный усилитель выполнен на транзисторах в типоразмере TO-3 (BDY77 или 2SD424). Китайские DIY наборы могут быть как на транзисторах в корпусе TO-3 так и в TO-3P, мой выбор был сделан на последний вариант. На данный момент существует два вида разведения китайских печатных плат QUAD 405 для транзисторов в ТО-3Р , явное отличие которое бросается в глаза это расположение площадок под предохранителей: на одной стороне платы или на разных, на сколько понимаю, первый вариант это старый — односторонний вид, сейчас продается только второй вариант, и даже если какой-то продавец заявляет первый вариант разведения платы, то в последствии Вам придет второй.

Я покупал DIY набор QUAD-405 вот у этого продавца:
AliExpress China Audio Store — QUAD 405 *
(перед выбором продавца, прошу всегда проверять последние отзывы)

Набор был куплен «россыпью», с целью проверить все радиодетали перед установкой, ОУ установить на панельку DIP8, сфотографировать печатную плату и составить правильную принципиальную схему этого набора.

Полученный DIY набор для сборки усилителя QUAD 405 своими руками и увеличенное фото основных транзисторов и конденсаторов:

Платы выполнены качественно. Для сравнения приведена фотография старого варианта печатной платы выполненной в одностороннем виде:

У продавца, в качестве схемы набора усилителя была приведена часть фото из инструкции, которая соответствует шасси № M12368 ISS 9 и 10 . Проверив соответствие печатной платы и исходной схемы, была составлена схема данного набора. На схеме красным цветом указаны все изменения. Прошу обратить внимание на изменения в C1, С5 и R11, R2 ;

Фотографии собранных плат:

В последствии планируется серия измерений данного усилителя, включая настройку моста (C8 на схеме усилителя) и проверку различных вариаций ОУ и транзисторов.

По мере сборки и тестирования данного усилителя, статья дополняется новой информацией.

Изменения в статье:

13.04.2021г. Заменены фотографии собранных плат ( front ; rear )

6.04.2021г. Добавлены фотографии собранных плат усилителя QUAD 405

7.02.2021г. Статья DIY набор китайского клона усилителя QUAD 405 добавлена

Серия DIY статей по клону QUAD 405 из Китая:

* ссылка реферальная, купив данный набор либо что-нибудь другое по этой ссылке — Вы поддержите развитие этого сайта.
Ссылка доступна при отключенном AdBlock.

© Вся информация приведённая на сайте взята из открытых источников и по возможности сопроведена ссылками на оригинал.

Источник

Усилитель QUAD 405

Цель данного сайта собрать большое количество информации по уникальному усилителю QUAD 405, для помощи в ремонте, модернизации или сборки современных аналогов.
В последствии на сайте будет открыт форум.

Информация по усилителю QUAD 405:

70х годах прошлого столетия, английская компания QUAD (Quality Unit Amplifier Domestic) выпустила усилитель мощности под названием QUAD 405 который в последствии получил большую популярность и даже в нынешнее время многие радиолюбители собирают различные модификации и клоны данного усилителя. Да и сами раритетные экземпляры оригинального усилителя остаются востребованы на вторичном рынке.

Можно сказать, что усилитель QUAD 405 действительно является легендарным.

Особенностью данного усилителя является то, что его выходной транзисторный каскад работает в экономичном классе B. При этом характерные для данного класса искажения решаются посредством введения прямой связи. Именно это решение и получило большую информационную огласку, в том числе и в русскоязычной прессе (многие статьи Вы можете прочитать на данном сайте).

Некоторые эксперты отмечают очень хорошее звучание данного усилителя с этим решением.

Технические характеристики первой версии усилителя QUAD 405 шасси M12368 ISS 9 и 10

Усилитель предназначен для работы с нагрузкой 4-16 Ом

Мощность и искажения на резистивной нагрузке 8 Ом:
100 Гц , до 100 Вт <0,01% D общ.
1000 Гц, до 100 Вт <0,01% D общ.
10000 Гц, до 100 Вт <0,05% D общ.

Выходное внутреннее сопротивление и смещение:
3,3 мкГн последовательно с 0,03 Ом; Смещение <7 мВ.

Нижняя частота — 1 дБ при 20 Гц
Верхняя частота — 0,5 дБ 20 кГц — 3 дБ 50 кГц

Эти характеристики характерны для оригинального усилителя на начало выпуска в которых используются устаревшие на сегодняшний день комплектующие. Некоторые модификации и хорошо выполненные клоны на современной базе, превосходят эти характеристики.

Для желающих, в наше время, есть несколько вариантов:

1. Постараться купить оригинальное изделие QUAD 405 на вторичном рынке, быстрей всего он потребует дальнейшего восстановительного ремонта и/или модификаций, о которых будет представлена информация на данном сайте.

2. Купить готовый клон в Китае на одной из интернет-площадок. Как правило они отличаются своим качеством и могут потребовать модернизации профессиональным специалистом.

3. Для радиолюбителей желающих собрать усилитель QUAD 405 своими руками и попробовать различные его модификации, можно приобрести DYI наборы в Китае либо заказать/изготовить их самостоятельно по множественной информации об этом усилители, которая также дополняется на данный сайт.

Предполагается что информация на данном сайте будет полезна как специалистам выполняющих ремонт, в том числе и восстановительный для оригинальной продукции, так и радиолюбителям желающим разобраться в принципах работы прямой связи в усилителе с различными модификациями и опробовать полученные знания на практике.

Данный сайт не ведет никакой коммерческой деятельности по продаже усилителей и их модификаций. А является местом обсуждения радиолюбителями усилителя QUAD 405 и уникальных решений, примененных в нем и возможных его усовершенствований.

Прим. Администрация сайта не несет ответственности за возможные последствия самостоятельного ремонта или изготовления данного усилителя. Вся информация на данном сайте представлена исключительно с информационной целью и предполагает, что вы обладаете необходимыми знаниями и навыками для использования её.

Источник

Квод 405 своими руками

Среди профессионалов и любителей давно известна схема мощного HI-FI усилителя «Quad 405». По своему звучанию он приближается к ламповым усилителям, но отличается несколько большим коэффициентом гармонических искажений.

Часто коэффициент гармонических искажений неправильно называют коэффициентом нелинейных искажений, что не совсем верно, так как нелинейные искажения это сумма двух компонентов — гармонических и динамических нелинейных искажений.

Известно, что современные мощные усилители, собранные на транзисторах и интегральных схемах, обладают малым уровнем гармонических нелинейных искажений, которые уменьшаются путем введения глубокой общей отрицательной обратной связи. Оказывается, такое построение схем, как и в ламповых усилителях, «губительно» в отношении «гармонических нелинейных искажений», но позволяет при использовании транзисторов и микросхем минимизировать также коэффициент динамических нелинейных искажений. Поскольку методы уменьшения гармонических и динамических нелинейных искажений взаимно противоположны, обычно в современных усилителях находят компромиссный вариант, результатом которого является элементарное заключение профессиональных музыкантов и «слухачей», что усилитель похож на ламповый и имеет очень хорошее звучание.

Такой эффект реализован в схеме, разработанной британской фирмой Acoustical Manufacturing Company еще в середине 70-х годов прошлого века.

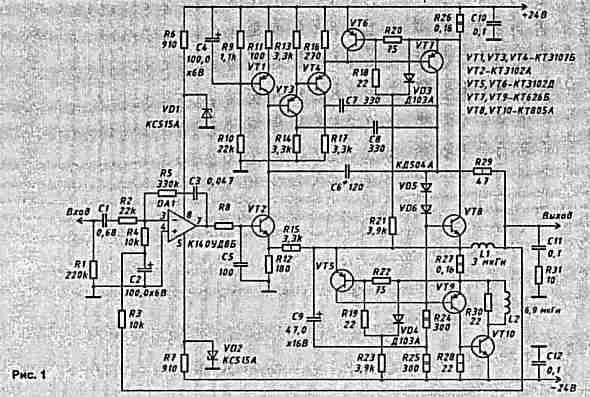

Принцип реализации схемы подробно описан в [1]. Первая информация в радиолюбительских HI-FI кругах о «Quad 405» появилась через некоторое время в [2]. Статья написана О.Решетниковым и озаглавлена «Снижение искажений в усилителях мощности». Схема (рис. 1) структурно повторяет базовый «Quad 405», но имеет меньшую выходную мощность и низкую чувствительность по входу.

Технические характеристики усилителя О.Решетникова следующие:

• номинальная полоса частоты пропускания при неравномерности ±1 дБ, Гц 20. 20000;
• номинальная выходная мощность на нагрузке 8 Ом и коэффициенте гармонических искажений 0,02%, Вт 30;
• максимальная выходная мощность на нагрузке 4 Ом, Вт 45;
• чувствительность при номинальной выходной мощности, мВ 200;
• уровень собственных шумов, дБ 75.

Транзисторы VT9, VT12, VT15, VT16 устанавливаются на радиаторе площадью 900 см 2 и изолируются слюдяными прокладками. Интересно, что «Quad 405» и его модификации работают в режиме класса В.

В начале 1983 г. в журнале «Радио» была опубликована схема О.Решетникова с подробным описанием [3].

В венгерском радиолюбительском журнале «Radiotechnika» [4] была опубликована версия «Quad 405» с использованием распространенных микросхем µА709С и LM101/201/301, обычно не применяемых в традиционной HI-FI аппаратуре.

По своим техническим характеристикам эта версия наиболее близка к английскому прототипу:

• выходная мощность на нагрузке 8 Ом, 100Вт;
• коэффициент гармонических искажений К_г 0,007%;
• чувствительность по входу для Р_вых = 50 Вт, 50мВ.

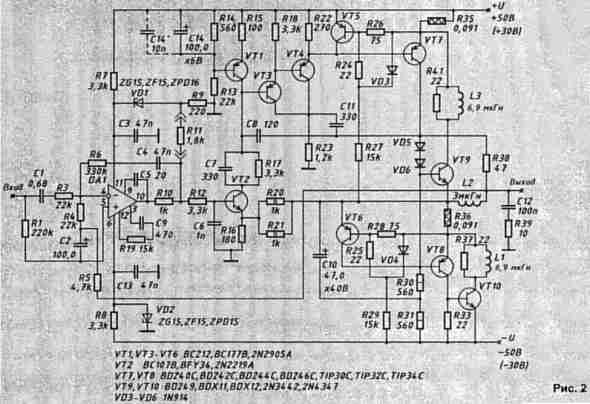

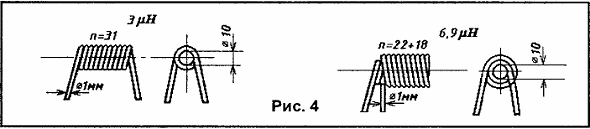

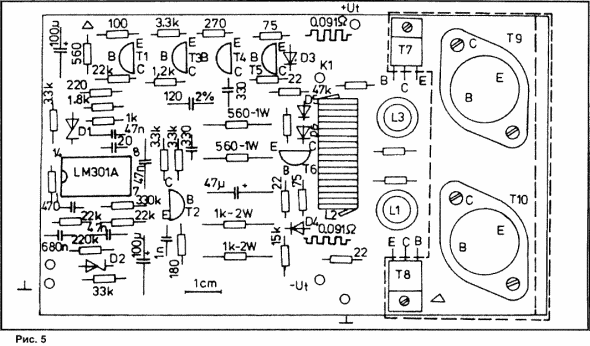

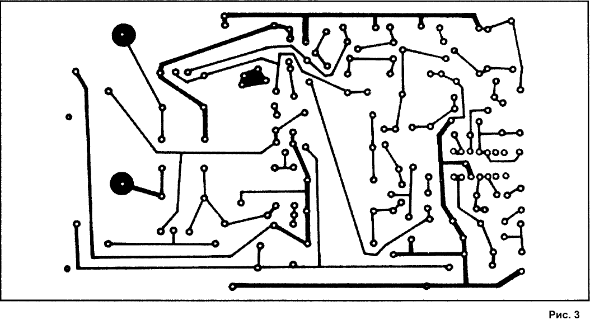

Схема венгерской версии усилителя «Quad 405» приведена на рис. 2, печатная плата — на рис. 3, а расположение элементов — на рис. 5. На рис. 4 показана конструкция катушек L1. L3.

При использовании микросхемы типа µА709С резистор R9 заменяется перемычкой, а резистор R11 из схемы исключается. При использовании микросхемы LM301 номинал R9 — 220 Ом, R10-1,8кОм, R11 — 1,8 кОм, а элементы R19, С9, С5 из схемы исключаются.

Следующая публикация на тему «Quad» появилась в журнале «Радио» — автор Ю.Солнцев [5]. Усилитель имеет чувствительность по входу 200 мВ, а выходную мощность — 70 Вт на нагрузке 4 Ом. Новым в этой разработке явилось следующее:

• включение на выходе комплементарной пары мощных транзисторов по схеме Дарлингтона;
• применение устройства защиты акустических колонок.

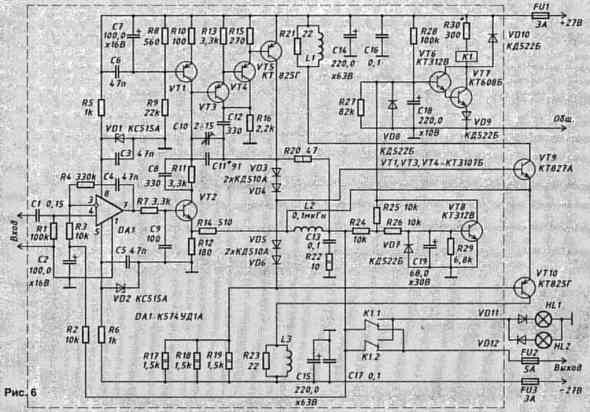

Схема представлена на рис. 6. С подробным описанием этой схемы можно ознакомиться в [5] и [6]. Вместо ОУ К574УД1А можно использовать TL071 или LF357.

Эта схема с кратким описанием была также опубликована и в [7].

В журнале «Радио, телевизия» [1] была опубликована схема с небольшими изменениями, по которой был собран стереофонический усилитель. Конструкция подтвердила технические параметры, приведенные в [1].

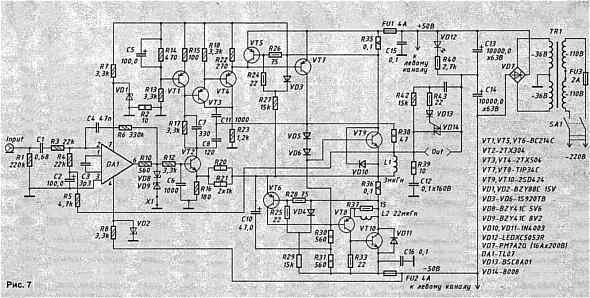

Базовая первоначальная модель усилителя «Quad 405/405-2» изготовлена по схеме, приведенной на рис. 7.

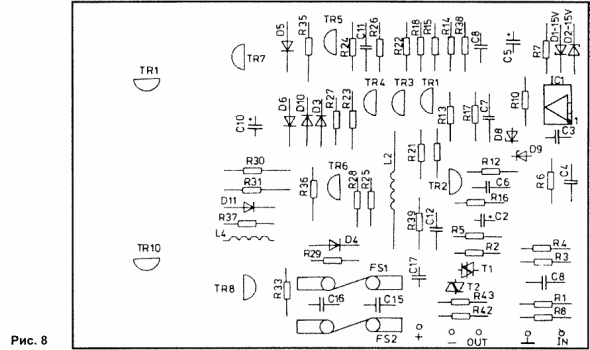

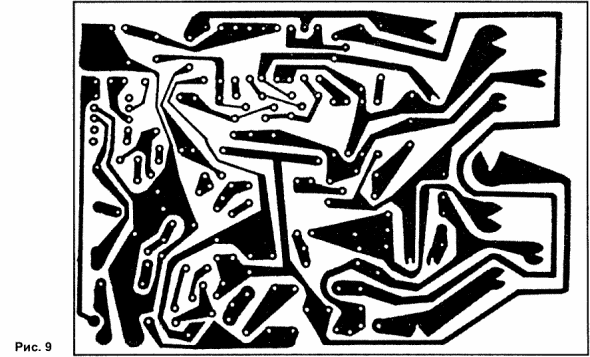

В оригинале была приведена таблица заменяемости элементов и допустимые отклонения номиналов. R2 — сопротивлением 10 Ом, мощностью 5 Вт-5% разделяет сигнальную «землю» от силовой «массы». В оригинале катушки L1 и L2 намотаны на оправке диаметром 8 мм в два слоя проводом ПЭЛ 0 1. 1.5 мм и имеют индуктивность L1 — 3. 3.3 мкГ, L2-22. 24мкГн. На рис. 8 приведен чертеж печатной платы, а на рис. 9 — монтажная схема усилителя.

Автор собрал и испробовал венгерский (рис.2 [4]) и британский (рис.7 [8]) варианты с уменьшенным напряжением питания (±30 В) и пониженной мощностью — 45 Вт. При измерении технических характеристик различие оказалось минимальным. В схеме на рис. 7 коэффициент нелинейных искажений был несколько ниже, чем в схеме рис. 2.

Автор продолжает работу над схемами моделей «Quad 520» (мощность 250 Вт, R_H — 8 Ом) и «Quad 606» (P_вых = 350 Вт, R_H

8 Ом), используя в этих конструкциях мостовую схему построения выходного каскада.

Инженер К. Прибойски — проводил эксперимент с «Quad 520» с использованием ОУ типа LF357 и транзисторов KD503 в выходном каскаде. Эксперименты подтвердили высокие технические характеристики при выходной мощности до 250 Вт.

В 1989 г. в России была выпущена книга «Функциональные узлы усилителей высококачественного звуковоспроизведения» [11] авторы Д.Атаев и В.Болотников, где приведена еще одна русская версия усилителя «Quad 405», которая максимально приближена к оригиналу [9].

Автора интересуют любые разработки «Quad 405», а также материалы, опубликованные в различной литературе.

Автор выражает благодарность ст.н.с. II ст. д-ру инж. М. Шаферски и ст.н.с. II ст. д-ру инж. Т. Страшимиро-ву за неоценимую помощь в подготовке материала для данной статьи.

ЛИТЕРАТУРА

1. Лолов П. Висококачествен краен усилвател. — Радио, телевизия, електро-ника, 1998, №11, С.10. 13.
2. 2. Решетников О. Снижение искажений в усилителях мощности. — Радио, 1979, №12, С.40. 42.
3. Радиоежегодник, 1983, С.93. 101.
4. Radiotechnika, 1983, №9 (Венгрия).
5. Солнцев Ю. Высококачественный усилитель мощности. — Радио, 1984, №5.
6. Солнцев Ю. Высококачественный усилитель мощности. Возвращаясь к напечатанному. — Радио, 1984, №12, С.44. 46
7. Млад конструктор, 1988, №9,10.
8. Приложение подготовлено А. Янакиевым
9. Walker, P. J. Current dumping audio amplifier, Wireless World, 1975, Dec. (Vol. 81, 1480).
10. VanderKooy, J., S. P. Lipshitz. Current dumping does it really work?, Wireless World, 1978, June (Vol. 84, 1510).
11. Black, H. US Pat 1, 689, 792, 9th Oct. 1929.
12. Атаев Д.И., Болотников В.А. Функциональные узлы усилителей высококачественного звуковоспроизведения.- М.: Радио и связь, 1989.
13. Quad 405. Current Dumping Amplifier. Instruction book.
