Куриный трактор

Люди интересуются тем, как я строил свой куриный трактор, задают вопросы. И я решил написать развернутую статью по строительству — с размерами, чертежами, пояснениями и картинками. А также поделиться опытом использования, результатами и выводами.

Что такое куриный трактор и как я узнал об этой идее.

Одним из источников вдохновения и новых знаний по пермакультуре для меня стал сайт Permacultutre Research Institute, поддерживаемый, в том числе, Джефом Лотоном (Geoff Lawton) и его командой.
Информация на сайте и рассылка, к сожалению, только на английском языке. Но лучшие материалы, практики и приемы, так или иначе, переводятся и появляются и на русском языке.

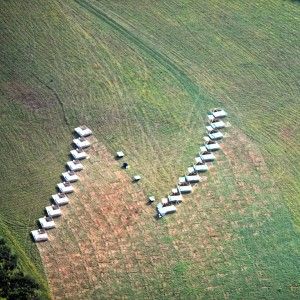

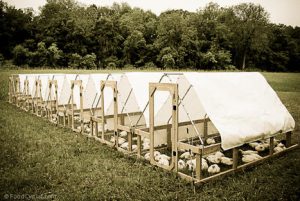

Очередная статья была посвящена куриным тракторам. Также на эту тему есть множество видео на Youtube — как на русском, так и на английском. Сделайте поиск по «Куриный трактор» или «Chicken tractor«.

Какую выбрать модель.

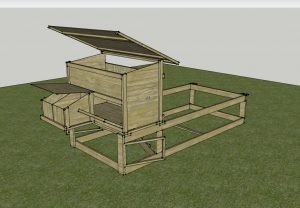

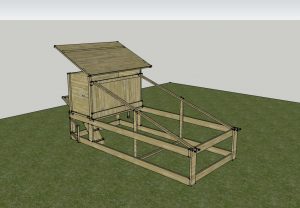

Изначально мой выбор остановился на вот этой модели.

Меня привлекла продуманность и основательность конструкции — достаточно пространства, чтобы гулять курам днем и есть где спать ночью. Куры могут спрятаться от дождя или ветра. Удобные отсеки, в которых куры могут нести яйца. С помощью открывающейся крышки — легко осматривать, собирать яйца, обновлять соломенную подстилку. Остальные дверцы облегчают другие процедуры по обслуживанию — удобно собирать помет, обновлять корм и питье. Также легко выгонять и загонять кур на прогулку если необходимо, например, переставить трактор. После сезона использования — я решил немного модифицировать конструкцию, но обо всем по-порядку.

Чертежи и размеры. Как рассчитать емкость.

Уже не помню где читал, но при плотности 3-4 куры на квадратный метр они чувствуют себя вполне комфортно. В моем случае получилось на 7 кур и петуха — почти 4 квадратных метров.
Еще один фактор, который нужно учесть — длина насеста и высота от насеста до потолка. 15 сантиметров длины насеста на курицу — этого вполне достаточно. В прохладные ночи — они прижимаются к друг-другу намного плотнее. А вот с высотой от насеста до потолка не все так однозначно. В моей конструкции куры ночевали на насесте всегда — все отлично. А вот Петя, отказался забираться на насест и устраивался спать на соломе в одном из отсеков для носки яиц. Не хватало ему высоты или по другим причинам — я так пока и не разобрался. Что касается высоты той части, где куры гуляют днем по земле — 50 см высоты для кур хватало вполне. А вот для моего крупного петуха — такой высоты оказалось маловато. Когда я его выпускал погулять из трактора — он с радостью вытягивал шею и распрямлял крылья, разминался. В итоге для петуха нужно больше высоты — 65-70 см. Как я планирую решить этот вопрос — в моей модифицированной версии ниже.

Исходя из соображений и расчетов выше, вы можете скорректировать размеры своей конструкции. Можно еще подогнать, например, ширину трактора к ширине грядки или учесть ограничения ширины в узких местах вашего участка при перемещении. Что касается увеличения размеров хочу рассказать об ошибке, которую совершил я. У меня были готовые доски от опалубки длиной 1,5 метра вместо требуемых 1,2 метра. И я решил сделать конструкцию пошире и добавить еще один отсек, где могут нестись курицы. В итоге конструкция стала тяжелее и менее мобильна. Если у вас много кур и вам нужно обрабатывать большие площади — лучше сделать несколько небольших, но мобильных конструкций, которые легко сможет двигать один человек.

К тому же, большее количество отсеков оказалось не нужно — куры неслись в одном отсеке и соблюдали очередность. Редко я находил яйца во втором отсеке. Третий отсек, по факту, оказался невостребованным.

Приступаем к сборке каркаса.

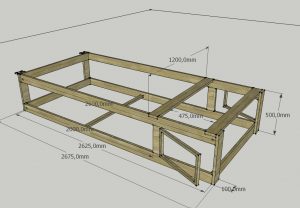

Итак, габаритные размеры основания трактора: длина — 2675 мм (2 метра и 67,5 см), ширина — 1200 мм, высота — 500 мм.

Каркас собирается из досок 100х25 мм.Снизу две длинные доски 2625 мм. Обратите внимание, что в верхней части доски чуть короче — 2600 мм. Нижняя поперечная сечением 50х25 мм, длиной 1150 мм — ставится и крепится враспор на расстоянии примерно 1 метр от стороны с ручками.

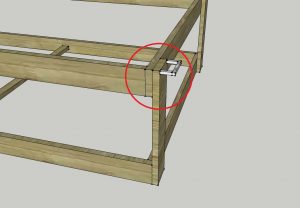

Важно! Обратите внимание на последовательность крепления верхнего угла с ручками — именно такой способ стыковки досок обеспечивает достаточную прочность конструкции — т.к. при перемещении трактора вы тянете-толкаете за ручки, конструкция должна выдерживать такую нагрузку.
.
Этим и объясняется, почему продольные верхние доски короче нижних на 25 мм — на ширину дополнительной доски.
Боковые дверцы собираются из брусков 25х25 мм — их уже можно собрать по фактическим размерам, в зависимости от места крепления вертикальной стойки. Я эти дверки сразу не сделал — потом испытывал некоторые сложности с доступом внутрь каркаса и при загоне кур в курятник после прогулок.

Стоит отметить, что собирать конструкцию лучше сразу на месте будущего использования — на далекие расстояния передвигать тяжело, особенно если пока колеса не приделали и земля неровная.

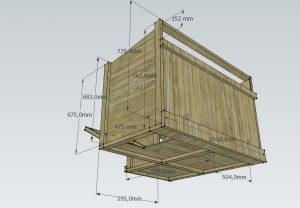

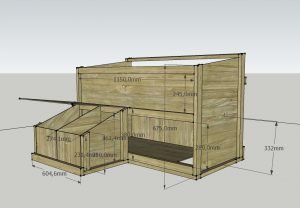

Приступаем к сборке короба.

Некоторые размеры указаны с десятыми долями миллиметров — но это расчетные значения в программе из-за того, что есть скос под углом. В реальности все делается по месту.

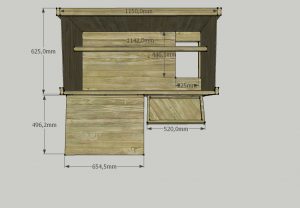

Вид сверху — не забудьте про насест. Желательно, чтобы на нем не было острых граней, кромок, заноз.

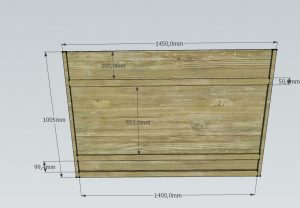

Крыша.

Я для себя сделал другую — у меня оставалась пара листов ондулина — пустил в работу.

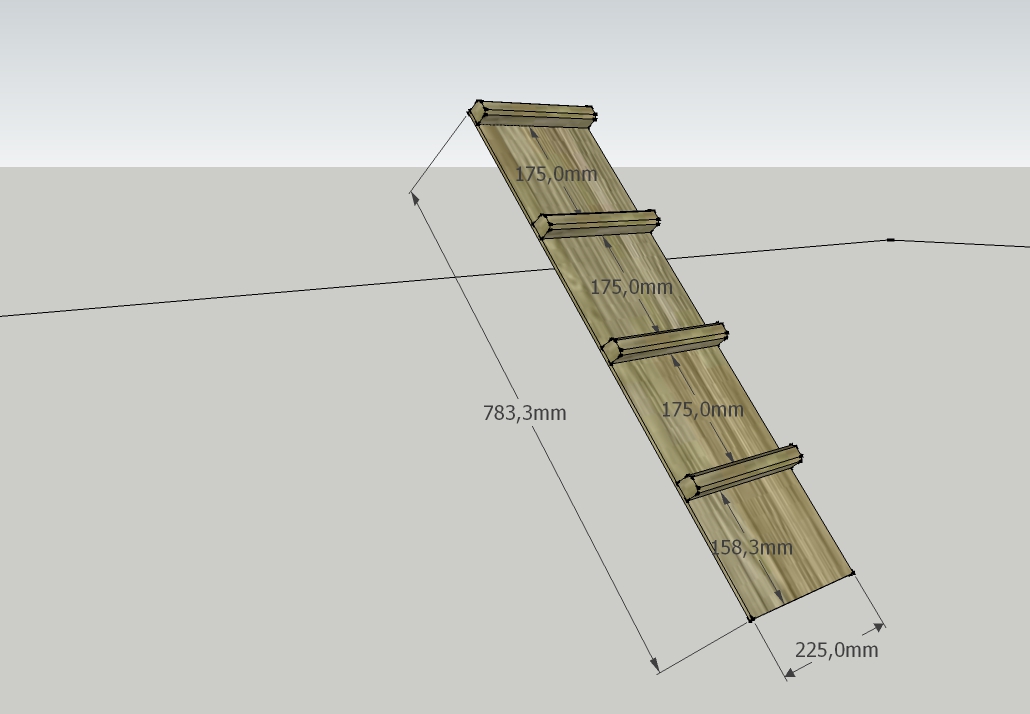

Лесенка.

Осталось накрыть каркас сеткой. Для боковин я использовал металлическую штрек-сетку для штукатурки стен. Сверху — пластмассовая садовая сетка.

.

Сетка легко крепится к дереву строительным степлером. Сверху защита нужна от хищных птиц — у нас над полем всегда кружат несколько крупных птиц. Это особенно важно, если вы планируете ещё и цыплят выращивать — они могут оказаться легкой добычей без должной защиты сверху.
После того, как конструкция собрана, уже можно приступать к заселению. На колеса трактор я поставил где-то через месяц. Без колес передвигал, но с трудом. Купил два рым-болта большого диаметра, на базе приема металлолома купил за копейки трубу подходящей длины и диаметра — получилась ось.

В гараже нашел пару подходящих колес. После сборки — процесс перемещения трактора сильно облегчился.

Безопасность

На одном форуме прочитал, что для защиты от хищников можно по полу пустить металлическую сетку — курам не мешает, от подкопа защищает. Для меня защита от хищников вопрос актуальный. Прошлым летом у соседей в одну лунную ночь хорь передушил всех кур. К тому же встречал лису зимой прямо на дороге. Я снизу также закрепил металлическую штрек-сетку с мелкой ячейкой. Но через пару дней наблюдений — отказался от этой идеи. Куры не могут лапами раскапывать землю — а это то, что мне требуется — качественная очистка почвы от сорняков, корешков и семян, взрыхление верхнего слоя земли, заделывание помета. В итоге я разрезал сетку снизу посередине по длине и отогнул края в стороны. Чтобы прижать легкую сетку к земле и не наступить самому голой пяткой — прикрыл пластами прессованной соломы. Получилась защита от подкопа, но снаружи курятника — длина подкопа в таком случае требуется около 40-50 сантиметров. Такое решение несколько усложнило процесс передвижения курятника, но не критично.

Что я планирую доработать.

1. Для меня стало очевидно, что для петуха высоты курятника в 50 см мало — буду немного менять конструкцию.

.

Такая конструкция родилась как доработка к уже существующему трактору. Если делать с нуля — можно чуть упростить конструкцию — сразу сделать наклонные длинные стойки. Изменение геометрии каркаса потребует перетянуть сетку.
2. Металлическая штрек-сетка по бокам за сезон сильно поизносилась и кое-где порвалась. Пару раз куры прорвали уже имеющиеся прорехи и отправились свободно гулять по участку.
3. Нужно чуть ниже установить колеса — после дождя на небольших неровностях край каркаса цепляет землю и ком земли быстро забивает щель, мешает катиться колесам. Также нужно закрепить рым-болты надежнее — поставить деревянные проставки в местах крепления — существующее соединение немного разболталось.
4. Все-таки сделаю боковые нижние дверки в каркасе.

Видео-обзор того, что получилось — можно посмотреть здесь.

Фото обновлённой конструкции

Опыт использования

Итак, после заселения курятника — работа закипела! Каждую неделю я переставлял куриный трактор на новое место. Земля за это время была начисто освобождена от зелени — все было склевано. На земле довольно равномерно был распределен куриный помет и остатки корма. С помощью мотыги типа Стриж я рыхлил землю на глубину 5-7 сантиметров, разбрасывал семена сидератов, разравнивал граблями при этом заделывая помет и семена на небольшую глубину в почву. Сверху накрывал слоем соломы в качестве мульчи. Во время сильных ветров сверху еще накидывал сосновый лапник, чтобы не раздувало солому. На всю процедуру передвижения и обработки почвы у меня уходило порядка 40-60 минут. Через неделю — дружные всходы сидератов уже радовали глаз, заметно опережая в росте сорняки. А куры уже приступали к обработке очередного участка.

Стоит отметить, что в первые две-три недели я не рыхлил почву, а просто разбрасывал семена, прикрывая соломой. Такой подход показал неубедительные результаты. Во-первых семена сидератов не имея сцепления с почвой прорастают плохо, во-вторых оставшиеся в почве семена и корни сорняков очень быстро отвоевывают расчищенную территорию, удобренную пометом. Поэтому я принял решение дополнительно рыхлить и получил в итоге то, что ожидал. После дождя, кстати, работать проще — земля не твердая и сухая, а более пластичная. После окончания сезона и моего отъезда — куры перекочевали к соседям, у которых есть теплый сарай для содержания животных.

Результаты

Подведем итоги за сезон нашего короткого сибирского лета — с середины мая до середины сентября. Получается 4 месяца или 18 недель. При площади моего курятника в 4 квадратных метра я получил почти 72 квадратных метра земли:

• очищенной от сорняков
• взрыхленной
• удобренной куриным пометом
• обогащенной зелеными удобрениями сидератов

При этом куры исправно неслись — по грубым расчетам за это время я собрал около 700 яиц.
И конечно-же получен бесценный опыт восстановления земли после работы тяжелой техники в прошлом году и по содержанию кур. В следующем сезоне хочется еще и попробовать высидеть своих цыплят натуральным образом, без применения инкубатора.
К теме восстановления плодородия земли натуральными методами также относится и мой опыт компостирования — этому будет посвящена отдельная большая статья.

Источник

Куриный трактор своими руками чертежи

Сообщение armaserg » 20 июл 2016, 12:04

Захотелось нам завести курочек на летний период.
Но так и не найдя подходящего для курятника места, прошлый год в этом плане мы пропустили.
Выбор места — довольно сложный вопрос, наша основная проблема была в том, чтоб наше хозяйство не мешало соседям. Как ни крути, а от курятника воняет.

И тут я вспомнил про то, что когда-то читал о передвижных курятниках (так называемых «куриных тракторах»).
Полазил в интернете, поискал кто как реализовывал подобные конструкции и решил сделать и нам такое

За основу взял два «проекта»:
1) http://u-ogorod.ru/%D0%BA%D1%83%D1%80%D . %B0%D0%BC/ от сюда брал размеры гнёзд, расстояния между насестами, высоту «домика» над землёй (в общем техническую часть)
2) т.к. «коробка» из первого пункта выглядит не очень красиво, то внешне решил сделать похожим на этот http://u-ogorod.ru/wp-content/uploads/2 . 02_std.jpg

Курятник решили сделать на 5-6 куриц. Поэтому первый проэкт уменьшил до 3х гнёзд и нарисовал в SketchUp свой «чертёж»:

Купил брус 40х50, 3 листа OSB (раскрой по нужным мне размерам заказал в эпицентре).
Напилил, собрал, покрасили. Конструкция получилась тяжёлой. Но благодаря колёсам в задней части «трактора» достаточно легко передвигается по участку.

Вот что получилось в итоге:

Хотя в последствии пришлось внести некоторые изменения:
1) убрали металлическую сетку с пола. Т.к. без неё курицы спокойно могут шагать внутри «трактора», когда мы его перемещаем
2) переделали конструкцию кормушки из пластиковых труб (т.к. в поворотах под 90 градусов комбикорм постоянно застревал)
3) добавил 2 микрочашечные поилки ( http://images.ua.prom.st/367524133_w640 . _pluck.jpg ), подключённые к 3л бутылке
4) переделал крепление колёс. Теперь, когда «трактор» нужно передвинуть, колёса можно опустить ниже (подняв всю конструкцию), благодаря чему на много легче преодолевать неровности грунта.

30го мая купил 5 Ломан-Браунов и запустили в новый дом: (их первые минуты в нём) https://www.youtube.com/watch?v=z3ZUw6ZlFUc
Курицы молодые (около 4х месяцев), содержались до этого в клетках. По началу с удивлением смотрели на траву и не могли понять, что с ней делать
В первый раз боялись зайти в домик. Пришлось посадить их туда самому ))

Как и обещал продавец, через 2 недели они начали нестись. С начала по 2 яйца в день собирали, потом по 4. Теперь стабильно у нас 5 яиц в день. + помёт (отличное удобрение, если пользоваться с осторожностью).

Благодаря тому, что это передвижной курятник имеем ряд преимуществ:
— нет сильного запаха от того, что курицы постоянно в одном месте находятся
— они сами выклёвывают буръяны
— удобряют почву
— его легко чистить (каждое утро, покормив их, выдвигаю поддон под насестами и чищу)
— если вдруг кому-то из соседей начнёт мешать — в любой момент можно передвинуть в другую часть участка.

Курицы освоились достаточно быстро. Очень интересно наблюдать за ними. На сколько нам кажется, их всё устраивает . Особенно прикольно, когда передвигаешь курятник на новое место, они прям на ходу пытаются клевать свежую траву, которую видят.

Вот такой у нас первый опыт заведения кур.
