Всем здравствуйте. Еще в марте поступил заказ от знакомой ведущей на такой банкомат. Для проведения даров на свадьбе. Она дала мне пример, который нашла в интернете, где было описание — делали его там проще, нежели решили сделать мы. Там просто короб покрасили из баллончика.
Поскольку я искала мк подобный, но не нашла. решила запечатлеть процесс. Вдруг, кому-то будет полезен.

Но я себе (зачем-то) решила работу усложнить.

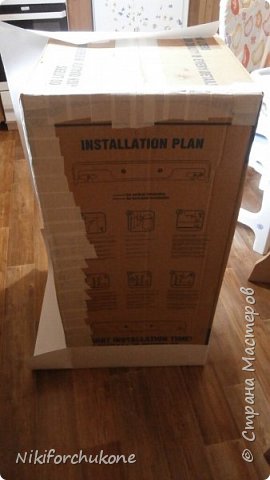

Был такой короб от водонагревателя. Прошла все малярным скотчем, для укрепления, т.к. состояние его было уже не ахти.

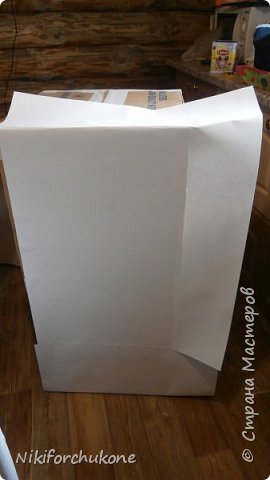

Затем оклеила все ватманом. Хотелось, чтобы все наверняка было ровно и красиво.

Так мне еще нравилось.

Начала оклеивать самоклейкой.

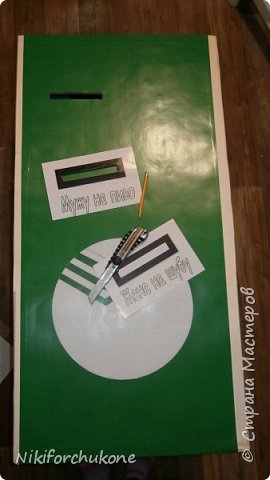

Прикинула где делать «купюроприемники», вырезала.

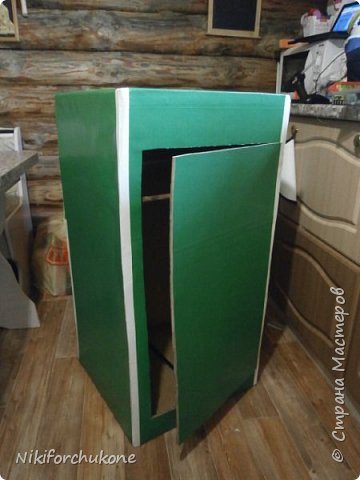

Вырезала дверь.
Посоветуйте, как лучше ее облагородить?

Вот так все приклеила. А также ленту по бокам.

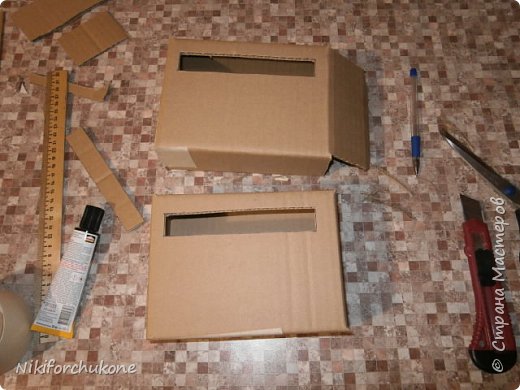

Подготовила коробки. Оклеила их обоями.

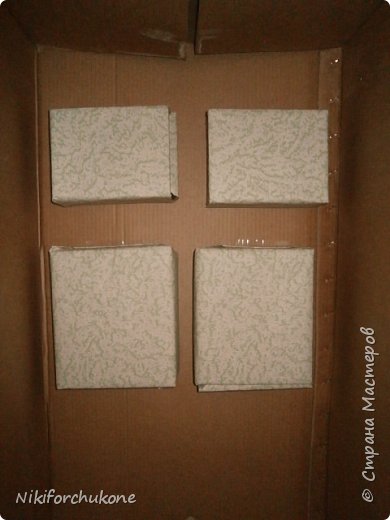

Вот так выглядят купюроприемники внутри короба. Как видите, одни меньше, другие больше. Одни открывают вертикально, другие горизонтально. Так получилось, потому что между верхними и нижними слишком маленькое расстояние.
После первой пробной свадьбы, решили это делать переделать. Да вопрос меня не покидает как.
Может, у кого-то появятся идейки?

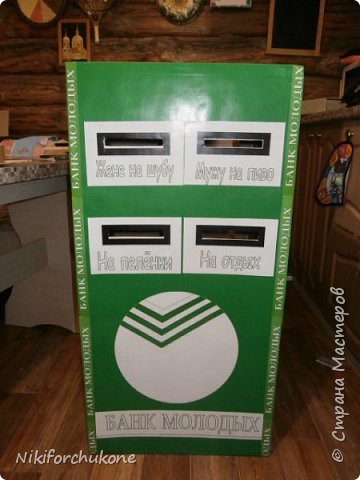

Ну, еще раз итог.

Спасибо, что заглянули. Надеюсь, мой небольшой мк пригодится.
p.s. Девчонки мои знакомые и не знакомые. Сейчас я тесно сотрудничаю с одним из благотворительных фондов. У нас есть творческие акции, которые подойдут и мастерам и детям и педагогам с некоторой пользой и для вас. Если интересует — пишите в личку! Будем рады)

Но на мой взгляд коробочки побольше надо бы, а то часто инкасацию проводить придётся

Вообщем SUPER

Идея интересная. А заместо коробочек можно было приклеить бумажные мешочки съемные и снимать молодоженам как у настоящих банкоматов.

Купюроприёмник — классно! Я делала наоборот: терминал дарил подарок. Имениннику сделали большую пластиковую карту, которая должна была вставиться в терминал. А в терминале сидела я и не пропускала карту, стала общаться с именинником, просила назвать код — контрольные вопросы, оттветом на которые были цифры, — а по итогам введени пин-кода терминал выдал ленту денег. Берите и мою идею на заметку, а я возьму вашу

ооо, Дашуль! мега-идея! круть-крутяцкая

Источник

Вендинговый аппарат на основе Ардуино

Урок по созданию вендингового аппарата на основе микроконтроллера Ардуино, сенсорного экрана и дополнительных деталей. Урок поможет разобраться с основами и даст понимания того, как работают современные вендинговые автоматы, которые можно найти во многих магазинах и разных местах.

Идея урока возникла после того, как Райан Бэйт выпустил набор Venduino. После покупки одного из комплектов появилось желание сделать что-нибудь аналогичное, но уникальное. Появилась мысль добавить в проект 2,8-дюймовый TFT LCD сенсорный экран. Урок состоит из трех быстрых шагов: сборка деталей, подключение и тестирование сервоприводов и сборка всего вместе.

Комплектующие

Для создания вендингового аппарата на Ардуино нам понадобится ряд комплектующих.

Оборудование

• Arduino Mega
• Торговый автомат Lazercut × 1
• TFT LCD 2.8″ × 1
• Сервопривод × 4
• Монетоприемник × 1
• 12V / 1A блок питания × 1
• 5V / 1A блок питания × 1
• Проволока × 1

Программное обеспечение

Ручные инструменты

Сборка частей

Вы можете заказать набор для корпуса Venduino через веб-сайт Райана Бейтса (http://www.retrobuiltgames.com/diy-kits-shop/venduino/) и кожук для ЖК-экрана через thingiverse.com (https://www.thingiverse.com/thing:3306469). Создать корпус для вендингового автомата из набора достаточно просто — следуйте фотографиям, которые поставляются с комплектом или на сайте.

Есть одна настройка, которую мы собираемся сделать для 2,8-дюймового экрана TFT LCD, исходный размер экрана гораздо меньше нашего ЖК-экрана. Поэтому используйте ручной инструмент, чтобы обрезать квадрат 2,35″ на 1,75″ вокруг исходного отверстия, которое будет соответствовать нашему экран TFT LCD.

Далее нам нужно создать катушки из проволоки, которые удерживают предметы в торговом автомате. Можно использовать декоративную проволоку, потому что с ней легко работать. Далее берем цилиндр (немного меньше, чем банка колы) и шесть раз обматываем вокруг него декоративный провод. Затем обрезаем проволоку. Используйте оставшиеся части, чтобы прикрепить декоративную проволоку к сервоприводу (см. фото ниже).

Схема соединения

Далее мы собираемся подключить Arduino Mega к сервоприводам и монетному автомату, и после протестировать наш вендинговый аппарат. Лучше всего сначала подключить всю систему вне корпуса, чтобы убедиться, что все работает, прежде чем вставлять все детали в торговый автомат.

Ниже вы можете скачать файл схемы для программы Fritzing:

Код проекта

Перед загрузкой кода на Arduino Mega вам нужно будет протестировать свой монетный автомат.

Вы также должны будете включить несколько библиотек, чтобы заставить работать TFT LCD. Нам понадобится модифицированная библиотека Adafruit TFT LCD, библиотека Adafruit GFX и библиотека Touchscreen. Все эти библиотеки можно скачать по ссылкам ниже.

Наконец, вы сможете загрузить код в свой Arduino Mega и протестировать всё, чтобы убедиться, что ваш монетоприемник и сервоприводы работают.

Ниже вы можете скачать или скопировать код целиком:

Результат

В конце, мы должны положить предметы в вендинговый аппарат. Позади монетоприемника достаточно места, поэтому лучше поместить туда Arduino Mega и макет, а провода к сервоприводам лучше провести через отверстие в верхнем правом углу.

Также помещаем кожух для ЖК-дисплея, о котором мы говорили ранее, на TFT LCD, чтобы защитить и закончить внешний вид автомата.

Осталось только поместить конфеты в торговый автомат, закрыть его и запустить.

1 комментарий

Добрый день, очень интересное решение. Хотел поинтересоваться, можно ли к кому либо обратиться к вам за полной удаленной реализацией такого решения. Есть вендинговый аппарат с MDB, но нужно подключить его к ПК, чтобы все команды по выдаче товара приходили с компьютера, лучше по сети, но подойдут и другие решения (теоретически можно полностью отключить купюроприемник и монетоприемник и не нужен дисплей тоже) так как основное нужен управляемый модуль управления моторами.

Warning: Use of undefined constant comment — assumed ‘comment’ (this will throw an Error in a future version of PHP) in /var/www/u0804506/data/www/arduinoplus.ru/wp-content/themes/arduino/inc/arduino-comments.php on line 37
Ответить

Добавить комментарий Отменить ответ

В соответствии со ст. 1259 ГК РФ все материалы данного сайта являются объектом авторского права. Исключительные права на его использование принадлеждат владельцу данного сайта, согласно п.1 ст.1229 ГК РФ. Любое копирование материалов данного сайта без разрешения владельца сайта запрещено законом.

© АрдуиноПлюс.ру, 2017—2021 ( 32–0,048 )

Источник

Простой торговый автомат своими руками

Данный торговый автомат может служить больше демонстрацией принципа работы торговых автоматов, но на его базе возможна дальнейшая разработка торговых автоматов. И даже в таком виде он может служить для продажи штучных товаров.

Схема автомата весьма проста, впрочем как и большинство схем на микроконтроллерах. На схеме не показан кварцевый резонатор с конденсаторами по 22 пФ, а также конденсаторы по питанию. Работу микроконтроллера необходимо стабилизировать кварцевым резонатором, поскольку внутренний осциллятор имеет недостаточную стабильность и работа с купюроприемником по протоколу RS-232 может быть нестабильной. С кварцевым резонатором таких проблем не наблюдалось.

За основу взять микроконтроллер ATMega8. Он следит за поступлением сигналов от купюроприемника и монетоприемника, обрабатывает и выводит информацию на LCD дисплей и управляет двигателем податчика товара и питанием монетоприемника. Правда ведь — ничего сложного. Листинг программы также прилагается в архиве, он достаточно хорошо прокомментирован. Единственно, что переписывалась программа для ландроматов, поэтому остались некоторые лишние комментарии и переменные.

Порядок работы следующий. При включении питания происходит инициализация купюроприемника. После этого автомат проверяет наличие товара в податчике товара и если товар есть, то подает питание через контакты реле RL3 на монетоприемник. Если же товар отсутствует, то питание на монетоприемник не поступает и купюроприемнику посылается команда, блокирующая его работу. При наличии товара микроконтроллер ожидает данные о поступлении денег. Суммирует их и при полученной сумме больше, чем цена товара, контактами реле RL1 и RL2 последовательно включает двигатель податчика товара, который производит выдачу товара. Опять проверяется остаток товара и, при необходимости, блокируется работа купюроприемника и монетоприемника. Кнопка на схеме обозначает пульсовый выход монетоприемника. Вот такой нехитрый алгоритм работы.

Вся схема собрана на одной печатной плате. Рисунок в Sprint-Layout прилагается. В файле представлены две версии платы, первая версия представлена на фото. Как видно часть схемы выполнена навесным монтажом, а некоторые детали не установлены. Во второй версии удалены ненужные элементы и все детали монтируются на плате. Все-таки тяжело с первого раза предусмотреть все нюансы и без кооректировок не обойтись.

В качестве податчика товара использован старый привод CD-дисков, у которого оставлен только механизм подачи лотка для дисков. Каких-либо специальных мер по защите двигателя и контролю выдачи товара не принято.

Питание управляющей платы, купюроприемника и монетоприемника осуществляется от типового блока питания на 12 Вольт и 3-5 Ампер. Как показала практика напряжение на выходе блока питания лучше выставить в пределах 12,7-13 Вольт. При таком напряжении как купюроприемник, так и монетоприемник работают более стабильно. При необходимости возможна работа от 12-ти вольтового аккумулятора. Он только называется «12-ти вольтовый», а на самом деле нормально заряженный выдает 13-14 Вольт.

Полный набор для торгового автомата выглядит следующим образом:

Все это монтируется в подходящий корпус. Сразу скажу, что у меня стояла задача сделать демонстрационный вариант торгового автомата, поэтому и корпус несколько маловат, зато вполне транспортабельный.

При программировании микроконтроллера выставляем фьюзы для работы микроконтроллера с внешним кварцем.

Список использованных радиоэлементов представлен ниже. Следует добавить, что на плате установлены также конденсаторы в цепи питания. В архиве к статье содержится: файл печатной платы в формате Sprint Layout 6, проект в Proteus, исходники на языке Basic (BASCOM) и непосредственно HEX-файл, созданный в среде BASCOM. Кстати, файлы исходника (BAS) и прошивка МК (HEX) приложены подкорректированые версии и в сравнении с работой на видео уже при отсутствии товара на LCD-дисплее высвечивается сообщение «Net towara» и повышена стабильность вывода на LCD-дисплей.

Напоследок хочу отметить, что это — реализация простейшего торгового автомата.
