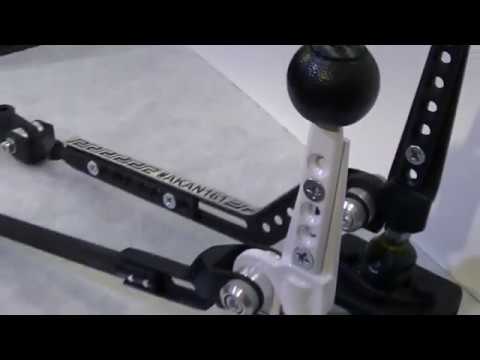

Перенос кулисы «домика» ВАЗ 2101-07 классика AkAn motor tech Обзор/Установка
Похожие видео
Дополнительные материалы

Установка короткоходной кулисы

Этот момент существенно увеличивает время, требующееся на включение нужной передачи, и требует от водителя совершать больше движений. Если на транспорте «гражданского» назначения с подобной ситуацией большинство водителей вынуждены мириться, то на спортивных автомобилях этот недостаток, как правило, устраняется в обязательном порядке. Для этого водители предпочитают устанавливать вместо штатной кулисы, короткоходную, т. е. искусственно укороченную, что делает ход рычага намного меньше.

Что такое кулиса и зачем она в КПП

Кулиса представляет собой специальный рычаг, благодаря которому усилие человека, переключающего передачу, поступает от рычага к карданному валу. Она является неотъемлемой частью как механической, так и автоматической коробки. Стандартная кулиса, которая устанавливается на заводе-изготовителе отличается достаточной длиной, поэтому для переключения передачи требуется большая амплитуда. Для многих водителей это оказывается не очень удобно, особенно для тех, кто предпочитает спортивный тип езды, и автомобили отличаются высокой мощностью.

Короткоходная кулиса уже давно использовалась на автомобилях спортивного предназначения, и сейчас потеряла прерогативу быть использованной лишь в спорткарах – все большее количество автовладельцев стараются ее установить на свои машины. Она имеет совершенно иные углы изгиба, что позволяет уменьшить ход рычага и ускорить включение нужной передачи. Помимо скорости, автовладельцы, заменившие стандартный вариант на короткоходный, отмечают и увеличившуюся четкость включения нужной передачи.

Если не брать в расчет дорогие иномарки, продукция отечественного автопрома в последнее время достаточно серьезно «подтянулась» по качеству. Но несмотря на то, что последние модели ВАЗ отличают неплохие характеристики подвески и самого двигателя, при эксплуатации на разбитом дорожном покрытии коробка передач оказывается под ударом прежде всего. Связано это с тем, что она является предельно нагруженным и задействованным динамическим комплексом автомобиля. Поэтому уже через сравнительно небольшой промежуток времени, рычаг перемены передач в салоне начинает очень сильно вибрировать.

Это интересно: Установка беспроводной камеры заднего вида + 5 лучших моделей 2020 года

Технические нюансы установки и эксплуатации короткоходной кулисы

Короткоходная кулиса для ваз 2110

Коробка передач иногда может выходить из строя в силу ряда объективных причин:

износ шариков и штоков гнёзд;
существенное уменьшение степени упругости пружинных фиксаторов;
износ муфты, в результате повреждения её зубов;
износ блокираторов колёс, в результате длительной их эксплуатации и т.п.

Короткоходная кулиса от ваз 2110 – ручки

Причин может быть много, однако, большинство из них можно избежать. Если говорить объективно, то заводской шарнир который устанавливается на ВАЗ 2110, является не совсем качественным, а точнее вовсе не качественным. Это связано первостепенно с основной его конструкции.

Интересно. Да действительно он и хоть и является достаточно современным и технологичным, но для большинства национальных дорог просто не приспособлен, так как чрезвычайно быстро начинает расшатываться.

Компания ВАЗ старается следовать европейскому принципу разработки и производства автомобилей, однако, дороги очень далеки от европейских стандартов качества. Качество производства должно зависеть от требований клиента. ВАЗ 2110 представляет собой современный достаточно технологичный автомобиль, имеет надёжный двигатель и адаптированную подвеску к национальному дорожному полотну,но вместе со всем этим, существует весьма одно заметное слабое звено – это коробка передач.

Примечание. Следует объективно понимать, что в скором времени придётся ее менять. Если, конечно автовладелец является не жителем столицы Российской Федерации Москвы, так как только в этом городе большинство дорог действительно соответствуют европейскому уровню качества.

Короткоходная кулиса на ваз 2110

Примечание. Единственный практический недостаток всех коробок передач от национальных производителей, заключён в слабых ушках, которые при постоянной экстремальной езде могут внезапно оторваться.

Короткоходную кулису кпп на ваз 2110 легко сменить

Обязательно необходимо будет также поменять рычаг коробки передач, так как шарнир от лады Калины, не подходит к заводскому рычагу лады 2110. Можно конечно искусственно обрезать на новый шарнир, но с практической точки зрения это не логично, так как надёжность всей коробки передач в данном случае, ставится под очень существенное сомнение.

Преимущества и недостатки короткоходной кулисы

Сразу стоит оговориться, что, если короткоходная кулиса устанавливается непосредственно производителем, проводить какие-либо аналогии с самостоятельным тюнингом неразумно. Поэтому все преимущества следует рассматривать только по сравнению со стандартным автомобилем той же модели. Прежде чем заняться изготовлением или установкой готовой короткоходной кулисы на свой автомобиль следует тщательно взвесить все за и против такой модернизации.

К очевидным преимуществам укороченного варианта кулисы можно отнести следующие моменты:

выраженное уменьшение рабочих ходов при смене текущей передачи;
четкая фиксация каждой из них, что связано с увеличенным усилием, требующимся для включения;
после установки короткоходной кулисы полностью пропадает люфт и дребезжание рычага перемены передач в салоне.

Многие приверженцы спортивного стиля езды, которые уже установили на свои автомобили короткоходную кулису, полностью уверены в том, что отрицательных сторон в таком шаге нет. На самом деле вопрос этот не столь однозначен, как может показаться. Некоторые специалисты считают, что короткоходная кулиса приводит к быстрому отказу синхронизаторов, которые не рассчитаны на повышенные усилия, которые приходится прикладывать для смены передачи. Других негативных моментов специалисты не отмечают, и, если короткоходная кулиса установлена правильно, их действительно нет.

Замена кулисы КПП на ВАЗ-2110: фото и видео

Часто бывает так, что коробка передач на ВАЗ-2110 начинает работать некорректно. Некоторые автолюбители начинают паниковать, считая, что КПП скоро выйдет из строя. На самом деле, часто виновником всех посторонних скрипов, шумов и треска при переключении передач, является кулиса КПП. Как говорит практика, в большинстве случаев эту деталь можно не менять, достаточно её просто правильно отрегулировать.

Но бывают случаи, когда регулировка не приводит к желаемым результатам. В этом случае деталь придётся заменить.

Как определить признаки поломки кулисы на ВАЗ-2110

Схема привода переключения передач.

Опытному владельцу ВАЗ-2110 достаточно просто определить поломку кулисы. На это указывает ряд следующих признаков:

Невозможно включить первую передачу.
Коробка передач не хочет выключать первую передачу.
Бывает так, что первая передача включается без проблем, но потом коробка сама переключается на заднюю передачу.
Не включаются первая и пятая передача, при этом другие режимы включаются нормально.

Чтобы избежать дорогостоящего ремонта коробки передач, при обнаружении даже одного из вышеперечисленных симптомов, нужно немедленно ехать на диагностику в автосервис, или в гараж для самостоятельного определения и устранения поломки.

Возможно ли самостоятельное изготовление короткоходной кулисы

Несмотря на то, что стоимость короткоходной кулисы не так велика, многие предпочитают изготавливать и устанавливать ее своими руками, что сделать, в общем, не так и сложно. Для выполнения работы потребуется совсем немного:

отрезок трубы, имеющий диаметр ровно 15 мм;
рукоятка переключения передач от того авто, для которого изготавливается кулиса;
шаровая гайка;
ремнабор кулисы с осью и втулкой;
кардан от рулевого механизма.

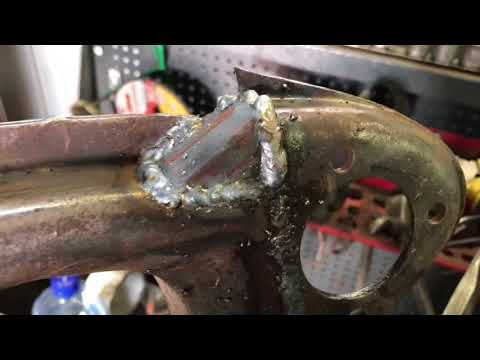

Сама работа по изготовлению короткоходной кулисы занимает примерно два часа. Шар от рычага переключения передач отрезается, нижний край его корректируется таким образом, чтобы можно было установить трубу, которую придется качественно обварить. На нижний край трубы приваривается гайка, устанавливается шаровая. После этого кардан можно монтировать к рычагу КПП.

Возможно кому-то весь процесс покажется несколько затруднительным, но, если он будет проходить под «присмотром» опытного механика/автослесаря, успех начинания гарантирован. Существует возможность превратить штатную кулису автомобиля в короткоходную без необходимости ее демонтажа. Для этого потребуется поднять крепеж той «железки», которая отходит от КПП к самому рычагу переключения. Нельзя сказать, что эта процедура сделает переключение передач по-настоящему спортивным, но свободный ход рычага будет несколько уменьшен.

Это интересно: Топливный фильтр Daewoo Matiz

Сложно ли самостоятельно поменять кулису

Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.

Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.

Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.

Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:

Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач. Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется. Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель.
