Установка кулера от Socket775 на Socket478
Наступило время навести порядок внутри системного блока. Шум от вентиляторов системы охлаждения процессора и видеокарты уже давно начал доставать своей назойливостью, особенно ночью. Даже при систематическом техобслуживании вентиляторов (чистка, смазка и т.п.), за 3 года своей работы они устарели как физически так и морально, требовались координальные меры по модернизации.
Как известно процессоры Pentium 4, даже младшие модели, выделяют большое количество тепла, компьютеру оно ни к чему, разве что греться от него, как это делает моя кошка
Избавиться от вентиляторов вообще путем установки системы водяного охлаждения (СВО) в данном случае нет смысла. Пришлось пойти путем модернизации воздушной системы охлаждения.
Итак Стратегия:
Снижение шума от вентиляторов, путем снижения их оборотов. В связи с этим вентиляторы должны быть большей производительности. Было принято решение использовать вентиляторы 92×92 мм, хотя сначала была идея использовать 120 мм. вентиляторы. Но при разнице в цене в 2,5 раза я отказался от последних. А так же по возможности снижение тепловых режимов процессора.
В продаже не нашлось кулера под Socket 478 с вентилятором 92×92 мм, самый большой был 80×80 мм. Поэтому сразу возникла идея поставить кулер от Socket 775.
Для подтверждения своих намерений воплощения идеи в реальность идем в сеть. На сайте производителя нашего процессора нашлась спецификация на процессор под Socket 478 ( http://developer.intel.com/design/Pentium4/datashts/25216101.pdf) и Socket 775 ( http://developer.intel.com/design/Pentium4/datashts/30255301.pdf).
В спецификации есть чертежи креплений кулера. После приведения их к одинаковому масштабу и наложения один на другой получилось замечательно:
Наложение чертежей креплений кулеров
Смотрим:… не совпадают (я бы удивился, если бы совпали ). Дальше смотрим на размер кулера под Socket 775 он всего на 4 мм с каждой стороны больше рамки Socket 478. Там стоят конденсаторы…, но их можно наклонить путем выпаивания одной из ножек.
После моральной подготовки был приобретен кулер GlicialTech Igloo 5050; for Prescott 3.40 GHz, Socket LGA775. Это один из недорогих кулеров под Socket 775 с вентилятором 92 мм. Частота вращения 2800 rpm; шум 32 dBA. При уменьшении частоты вращения до 2000 rpm шум снижается значительно.
Итак, приступаем. Достаем материнскую плату из корпуса.
Подопытный Socket.
Снятый боксовый кулер отличается от приобретенного, но было бы слишком просто взять и заменить кулер без переделок.
Отличия существенны, крепления тоже отличаются
Решение принято однозначно: ставить. Уже прошла моральная подготовка и куплен кулер. Далее нужно снять рамку с нашего Socketa. Для этого нужно выдавить фиксаторы из креплений. После чего рамка свободно удаляется.
Для снятия рамки выдавливаем фиксаторы
Теперь конденсаторы. Те, которые находятся справа нужно немного наклонить (помните 4 мм разницы). Для этого, выпаивая одну из его ножек нужно одновременно наклонять конденсатор, чтобы он не мешал новому кулеру. Главное не переусердствовать, не сломать конденсатор. И перегревать плату тоже не рекомендуется. Современные материнские платы многослойные и сильный перегрев может ее повредить.
Конденсаторы нужно наклонить
Далее для того, чтобы новый кулер встал на место старого, нужно переделать его крепление. Подогнуть существующее крепление нового кулера не представляется возможным ввиду очень крепкой сталюки последнего.
Как видно из чертежей Intelа отверстия крепления не совпадают настолько, что места крепления кулера на Socket 478 находятся между ногами кулера Socket 775. Используя это, было решено установить пластины между лапами нового кулера, за которые его и прикрепить его. Для этого на совмещенном чертеже кулера была набросана эта пластина. Самое главное соблюсти указанные на эскизе размеры ( с точностью до 1 мм.). А остальные на ваше усмотрение. Ширина пластины около 10 мм., закругления тоже не критичны, здесь можно побороться за внешний вид.
Пластина – переходник
Материал для пластины: акрил толщиной 3 мм (Оргстекло, плекс). Следовательно, инструмент для него: лобзик. Кто не знает, лобзик — это такая железяка в форме дуги с ручкой и натянутой пилочкой, для выпиливания фигурных деталей. Пилочками нужно запастись заранее, так как без опыта можно сломать и десяток.
Далее из акрила были вырезаны пластины по набросанным размерам. Для снижения напряжения на материнскую плату, заодно была вырезана и подкладка под крепления кулера, для установки ее под материнскую плату и снятия напряжения нагрузки креплений. Детали после выпиливания отшлифованы наждачной бумагой, сначала крупной а затем мелкой. После чего отполированы пастой ГОИ. Снимать защитную пленку с акрила рекомендуется только после всех операций механической обработки. Поэтому только после шлифовки торцов деталей можно снимать защитную пленку.
Готовые пластины и подкладка
Чтобы исключить возможность повреждения материнской платы креплениями нового кулера, а это возможно из-за разнесенных в стороны ног, винты, которыми крепятся пластины к новому кулеру нужно утопить в потаи. Для этого ножках, сверлом диаметром 8 мм., делаются потаи под винт с конусной головкой.
Все готово к сборке. Можно прикручивать вырезанные пластины к ножкам кулера. Винт с конусной головкой, гайка сверху.
Пластина прикрученная к ножке кулера
Гайка сверху.
Для установка нового кулера на материнскую плату снизу под процессор ставим пластину для разгрузки, и используем длинные винты. Можно было использовать винты М3×20, но на момент покупки таких в продаже не было, и я использовал М3×30. Затягивать винты нужно по диагонали, для равномерного распределения нагрузок.
Для разгрузки материнской платы нужно использовать пластину
Гайка сверху. Кулер из под Socket 775 «встал» на Socket 478
Затягивать гайки нужно умеренно, чтобы не сломать материнскую плату, но и не нужно допускать ослабления. Неплотное прилегание кулера к процессору может негативно сказаться на охлаждении и свести все усилия на нет.
Главное не перетянуть
Итак, результат: кулер из под Socket 775 «встал» на Socket 478.
PS: Перед установкой кулера поверхность процессора была немного прошлифована при помощи кожи и пасты ГОИ до зеркального блеска. Для шлифовки я использую отрезок старого кожаного ремня, а точнее его изнаночную сторону. Термопаста использовалась та, которая была нанесена на кулер его производителем.
В результате получился более производительный кулер с 92 мм. вентилятором и системой термоконтроля.
Новый кулер на старом месте
Температура процессора в процессе покоя составляет 44*С (до переделки – 45*С), частота вращения вентилятора при этом 900rpm. Во время загрузки процессора температура не поднималась выше 56*С (до переделки наблюдались значения 61*С), при этом вентилятор вращался со скоростью 2350rpm. В этом режиме его уже слышно, но меньше чем на максимальных 2800rpm, и тем более меньше чем 3-х летний боксовый кулер.
Для стабилизации тепловых режимов в боковую стенку, напротив процессорного кулера, врезан 80 мм вентилятор, который нагнетает воздух внутрь корпуса. Для контроля температуры и режимов работы вентиляторов использовалась утилита, поставляемая вместе с материнской платой.
Выводы: установка нового кулера дала заметное (даже очень) снижение шума процессорного кулера. Температурные режимы при этом практически не изменились. Это связано с тем, что при более производительном вентиляторе его частота вращения занижена. Для снижения тепловых режимов нужно использовать кулер с медной вставкой, или поднимать частоту вращения вентилятора, что не соответствует выбранной стратегии.
Так же было получена масса удовольствия и занято несколько вечеров на модернизацию и написание этой статьи. А кошка по прежнему приходит погреется на системном блоке, видимо ей пришлось по душе тепло от процессоров Intel.
Источник
Ставим CPU-Fan от сокет 1155 на LGA775
Родился этот короткий пост совершенно внезапно: стояла простая задача по нахождению старенького кулера для такой же старенькой материнки на 775 сокете. Бегло просмотрев что у меня такого нигде не завалялось решил посмотреть в интернет магазинах — нашёл только лишь кулеры «начальной прокачки» от 12,5 долларов и прикинув что несмотря на то, что имеется процессор Intel Pentium 4 CPU 2.66 GHz и материнка на ASRock 775i65PE с поддержкой двух SATA, понял что дикими разгонами на этой системе заниматься я не стану, а следовательно необходимости в подобном охлаждении абсолютно нет, да и тратиться на б/у систему наверное тоже сильно не стоит, хотя такая конфигурация вполне сгодится в качестве файл-сервера или второго домашнего ПК, например.
После всех этих размышлений решился более тщательно порыться в загашниках комплектующих для ПК и вдруг вспомнил что есть же где-то боксовый кулер от Intel CPU i7-2600K 3.4GHz, не используемый по причине покупки и установки сразу же себе CoolerMaster V10 для возможности относительно жестокого оверклока разблокированного процессора. По памяти, крепления одинаковые, да и совместимость 1155 и 1156 вселяла надежду. Визуально на фото сокеты также вроде как идентичны.
Обрадовавшись находке стал примерять кулер к материнской плате и обнаружилось несовпадение отверстий с разбросом около 5 мм. Т.е., 775-й имеет меньшее расстояние отверстий от центра сокета по сравнению с 1155.
Занялся поиском в сети вопросом совместимости и нашёл вариант установки кулера от 775-го для процессора 1155, написанный кстати на нашем же сайте (). Судя по этому исследованию, обратная совместимость отсутствует в принципе.
Однако, решив не терять надежду и в конце-концов пойти на эксперимент ради чистого интереса, применил немного грубой силы для начального запихивания в гнёзда ножек базового крепления. Сразу стало понятно что так стоять не должно и перекос присутствует. Запихнув все четыре ножки (бояться не стоит что сломается — при должном усилии без перебора или использования отвёрток, всё довольно неплохо входит, несмотря на перпендикулярной неровности), осталась самая главная задача — уставновка защёлок в положение фиксации, что требовало нажима на них и прохождение сердечника через центр защёлок в отвертиях материнской платы. Это как раз и вызывало страх перед возможным повреждением либо самого кулера, или и того же — самой материнской платы.
Вооружившись осторожностью, решил всё же попробовать: очень тугой нажим и последующие сомнительные но чёткие щелчки ознаменовали закрепление кулера в сокете. Визуально посадка кулера правильная, головки защёлок явно стоят в развал. Ну ничего — главное чтобы работало!
В качестве проверки верной установки кулера решил провести тест на прогрев процессора: система использовалась на открытом стенде, замер температуре согласно показаниям самой материнской платы после полутора часов работы показал 32 градуса. Это свидетельствует об отличной посадке кулера и даже у отъявленных писимистов не может вызвать недоверия в такой установки.
Ну вот так кратко я оповествовал свою борьбу со страхами и опасениями. Надеюсь, желающим произвести подобные сборки железа мой пост придаст уверенности как в своих силах, так и в правильности действий. Удачи!
Источник
Ставим CPU-Fan от LGA775 на сокет 1155
Чем отличается крепление кулера на сокет LGA775 от крепления на 1155/1156? Да практически ничем, только расстоянием между дырочками. И разница в расстояниях вызывает массу возмущения — всего несколько миллиметров. Как будто крепления менялись лишь для того, что бы любителям тишины или разгона (или и того и другого сразу) приходилось покупать новую систему охлаждения. Но, как оказалось, с помощью четырех винтиков, восьми гаек, четырех металлических и четырех пластиковых шайб можно поставить старый радиатор на новую мать.
С какими кулерами такой трюк пройдет? Со всеми, которые оснащены интеловскими штырьками-защелками. Которые поворачивать/вставлять, которые на всех стандартных BOX-овских системах охлаждения у них стоят.
Почему так можно? Потому, что толщина этой «защелки» намного больше толщины болтика. И прорезь под «защелку» в рамке крепления весьма немаленькая и за счет того, что винтик будет не по центру а с краю — эти лишние несколько миллиметров и отыгрываются.
Что делать? В ближайшем строймаге за пару рублей берем: 4 винтика длинной более
2см, 4 шайбы, 8 гаек и 4 пластиковые шайбы. Если пластиковых нет — можно купить дюбель и его нарезать выдвижным ножом. Или вырезать их из чего угодно (я вырезал из прозрачной упаковки от мышки). Пластиковые шайбы нужны, что бы не поцарапать материнскую плату. Затем на винты одеваем пластиковые шайбы, пропускаем их насквозь через материнскую плату, из кулера вытаскиваем пластиковые защелки и освободившимися отверстиями сажаем его на винтики. Сверху гайки, затягиваем понемногу, по пол оборота и по диагонали (что бы без перекоса). Когда затянули равномерно и достаточно сильно — сверху еще на каждый по гайке накручиваем, дабы наверняка на века.
Все. Сэкономили полтора часа времени на выбор нового охлаждения и его покупку и около тысячи рублей. Потратили 5 рублей и 10 минут времени. Итоговая температура моего core i3 — 37 по цельсию.
Как можно сделать еще лучше? Если есть 4 пружинки — после первой шайбы ставим пружинку, на нее еще шайбу а уже потом затягиваем гайками. Будет легче равномерно распределить нагрузку на все 4 лапки и не нужна будет такая ювелирная работа по равномерному завинчиванию гаек во избежание перекоса.
PS: Если подскажите более подходящий хаб — перенесу туда.
Источник
Переделываем кулер от LGA 775 на LGA 1151 («Проект выходного дня»)
Мини очерк об том, как я переделал кулер от LGA 775 сокета на LGA 1151. Метод универсальный, и работает практически для любых кулеров на LGA 775. Хотя я и использовал для изготовления лазерный резак и оргстекло, всё вышеперечисленное для изготовления не требуется и вполне можно обойтись лобзиком или пилой по дереву, и кусочком 3мм фанеры.
- Кулер от LGA 775 со своим крепежным механизмом (пластиной). Варианты на защёлках, с непосредственным креплением на материнскую плату — не подойдут.
- Кусочек фанеры или любого другого, простого в обработке листового материала толщиной 2-3мм и размером 11х11см или больше.
- Сверло 2.3-2.5мм и метчик на 3мм (Если крепежная пластина у исходного кулера не универсальная), винты на М3 нужной длины.
- Отвёртка, пила, линейка, пассатижи и другие, «обычные» инструменты.
- Опционально – виброразвязка для вентилятора, лазерный резак, синхрофазотрон и прочее.
Изначально, я не собирался переделывать что-либо, но комплектный вентилятор от процессора i3-9100F быстро изменил мои планы – кроме того, что он очень шумный, сам шум у него не равномерный «белый», а имеет в своем составе резко выраженный вой и гудение, даже на низких оборотах. Обнаружил я это уже в пятницу вечером, когда собирал себе новый компьютер на работу – магазины уже закрыты, впереди 3 дня выходных, а дело докончить хочется. С годами, у меня набрался довольно внушительный запас б.у. процессорных радиаторов разных типоразмеров – начиная от Socket 1 (i486) и заканчивая цельно медными серверными решениями. Процесс перебора показал, что радиаторы от LGA 2011, Socket 478, LGA 1366 и серверные не подходят – у них плоское основание, и окружающие сокет конденсаторы и катушки индуктивности мешают установке. То же касается радиаторов от Socket 940/AM2/AM3 и так далее. Как не странно, но на первый взгляд, самими простыми для установки на LGA 1151 показались радиаторы от Socket 370/Socket A. Но радиаторы для этих процессоров довольно компактные, так как рассеивались ими совершенно другие мощности, и для современных процессоров подходят мало. Поэтому, стал перебирать радиаторы от 775 сокета – подбирая такой, у которого был бы выступ снизу, которым бы он прилегал к процессору, оставляя вокруг выступа место для катушек и конденсаторов. Радиатор нашёлся быстро, он оказался производства компании Cooler Master, модель не известна, так, как и вентилятор с наклейкой, и крепежные винты отсутствовали – видимо, я их употребил по другому назначению раннее.
Радиаторы бывают разные — Медные, железные, грязные 🙂
У радиатора неплохое оребрение, есть медный сердечник-теплораспределитель. Вообще, крепкий середнячок, во всяком случае, визуально — заметно лучше чем китовые кулеры от Интел и АМД для современных процессоров.
Прежде чем перейти к процессу доработки, примерил радиатор к материнке – ничего не задевает и ставить можно без проблем.
Доработка самого радиатора состоит в следующем – так как крепежные отверстия у 1151 сокета расположены на углах квадрата размером 75мм, а у 775 этот квадрат размером 72мм, необходимо в крепежных отверстиях расширить проушины. Сделать это можно по-разному – я сначала начал подрезать лишнее дремелем, но оценив мягкость металла, быстро разогнул проушины обычной плоской отвёрткой.
Вроде пустячок, эти самые 3мм, а поставить радиатор от LGA775 на LGA1151 прямо так не получится. Хотя мне и встречались Китайские мат. платы, фирм SOYO, Inspur, у которых было по 2 комплекта отверстии- под радиаторы LGA775 и LGA1155.
Так выглядит универсальная пластина-крепление для установки с обратной стороны материнской платы. В розницу она стоит буквально копейки, и если у вас руки не очень заточены под сверлильно-резьбонарезные работы, то лучше такую пластину купить, а не корежить комплектную от LGA775.
Мне с крепежной пластиной повезло, она оказалась универсальной, и чтоб переделать с 775 на 1151, надо было всего лишь передвинуть защёлки. Вам так может не повезти, поэтому, есть несколько вариантов:
- Сверлим новые отверстия диаметром 2.3-2.5мм в крепежной пластине и нарезаем в них резьбу.
- Или сверлим пластину насквозь 3мм сверлом и используем более длинные винты с гайки для крепления.
- Покупаем или достаём пластину нужного типа.
Делаю тестовую сборку, вроде всё в порядке. Значит, можно вырезать пластину-переходник для крепления вентилятора.
Конечно же, радиатор перед установкой был хорошенько продут и отмыт — тёплая вода и средство для мытья посуды, совместно с вибростоликом, творят просто чудеса.
Овальные прорези служат для крепления виброразвязок. В случае прямого крепления, отверстия можно сделать круглыми. Если кому нужен чертёж в векторном формате, пишите, вышлю.
Пластина получилась довольно простой – при желании, можно распечатать чертёж на принтере, наклеить на фанеру и вырезать лобзиком или ножовкой. Для себя же, я решил немножко «затюнинговать» пластину – добавив всякие надписи.
Некоторая «корявость» перевода преднамеренная – специально сделал в стиле «Какие ваши доказательства» Изначально хотел сделать полное клише – с хором медведей-балалаечников, но поленился рисовать.
Проверяем на реальном железе – это мёртвая материнка под 1155 сокет. Всё встаёт нормально, осталось только подобрать винты с пружинами нужной длины.
Кстати, материнка эта была реально интересной — имела аж 12 встроенных COM портов, управление которыми было разбросано по совершенно неожиданным местам БИОС-а. Например, COM7 включался через Boot Option, а COM 5 — Через Hardware monitor.
Подходящих винтов в моей «винтотеке» не оказалось, пришлось использовать штыри М3.
Для «преобразования» их в винты, использовал латунные наконечники под М3 резьбу.
Путём перебора подобрал пружины нужной жёсткости.
Эти не подошли, слабые.
А вот эти – в самый раз.
Вентилятор поставил на виброразвязывающие проставки из силикона. Они реально помогают снизить именно гул и вибрацию. Жаль, что производители их штатно ставят только в дорогие кулеры, да и то, не во все.

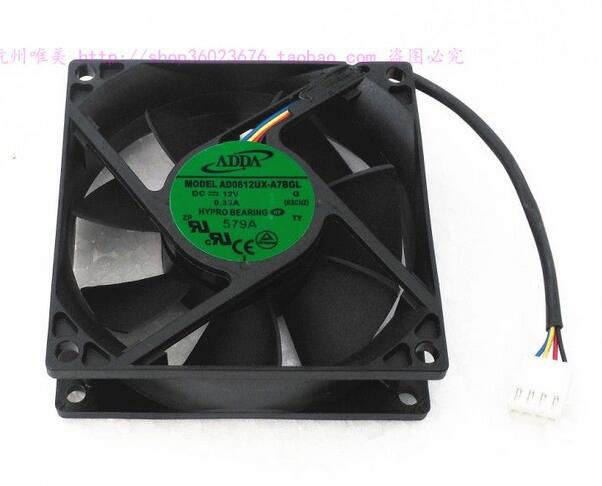

Так как родной вентилятор на кулере отсутствовал, поставил довольно тихий вентилятор от ADDA с ШИМ управлением — AD0812UX-A7BGL (Брал на таобао, с разбора, заплатил за вентилятор приблизительно 50 центов, а вот на Али он стоит уже 9 баксов).
Всё, можно собирать, собрал, поставил, включил, доволен.
В качестве подведения итогов: Сделал небольшое сравнение с боксовым кулером на предмет производительности. При часовом прогоне теста OCBase, с боксовым кулером температура получалась 59С при 2500 оборотах, а с переделанным 54С при 2300 оборотах. Разница вроде бы не большая, но дьявол, как известно, кроется в мелочах: Вентилятор больше не воет, а шелестит, вибрация с вентилятора не передаётся на материнку и корпус, и они больше не служат резонатором- усилителем звука. Так что чисто акустически, разница как небо и земля. Всего на переделку я потратил порядка часа времени. Конечно же, я мог потратить этот час на что-то другое, скажем, на сидение перед телевизором (чего не люблю делать), или игре там в Танчики (в которые играл в жизни только 1 раз, так как, не нравятся мне танки, нет у них стремительности, ума и красивости, что есть у авиации и ПЗРК, а как боевая единица, важность танка в современной войне, стремится к 0, что хорошо показал недавний конфликт, так что лучше уж я в Асфальт погоняю, если совсем нечего делать), но на что потратить ваше время, конечно же, решать вам.
