Бесконечный куб своими руками
ОБНОВЛЕНИЯ
ОПИСАНИЕ
Бесконечный зеркальный гиперкуб со световыми эффектами и реакцией на музыку.
ВИДЕО
КОМПОНЕНТЫ
Каталоги ссылок на Алиэкспресс на этом сайте:
Стараюсь оставлять ссылки только на проверенные крупные магазины, из которых заказываю сам. Также по первые ссылки ведут по возможности на минимальное количество магазинов, чтобы минимально платить за доставку. Если какие-то ссылки не работают, можно поискать аналогичную железку в каталоге Ардуино модулей . Также проект можно попробовать собрать из компонентов моего набора GyverKIT .
- Arduino Nano купить в РФ, aliexpress, aliexpress, искать
- Адресная лента
- Купить в РФ, 60 свет/метр, 30 свет/метр
- Купить на Али ссылка, ссылка
- Black PCB / White PCB – цвет подложки ленты, чёрная / белая. В видео была чёрная
- 1m/5m – длина ленты в метрах (чтобы заказать 2 метра, берите два заказа 1m, очевидно)
- 30/60/74/96/100/144 – количество светодиодов на 1 метр ленты. В видео использовалась лента 60 диодов на метр
- IP30 лента без влагозащиты (как на видео)
- IP65 лента покрыта силиконом
- IP67 лента полностью в силиконовом коробе
- Постфикс ECO – лента чуть более низкого качества, меньше меди, на длинной ленте будет сильно проседать яркость
- Блоки питания aliexpress, aliexpress, искать
- Мощные блоки питания aliexpress, aliexpress, искать
- Плёнка солнцезащитная для окон, продаётся где угодно
- Например в Леруа
Лучше крепить “зеркала” плёнкой вовнутрь, тогда изображение будет более резким.
Источник
Светодиодный куб бесконечности, как элемент декора или ночной светильник
Шаг первый: светодиодные ленты
Для этой самоделки мастеру пришлось сделать светодиодные ленты. Это обусловлено размерами куба. Нужна была лента с малым шагом между светодиодами. Саму печатную плату мастер заказал на специализированном сайте.
Сама лента или полоса имеет длину 3 дюйма (7.62 см) по 8 светодиодов на каждой полосе.
На лицевой стороне полосы есть контактная площадка для светодиодов. Так как светодиоды адресуемые, то они имеют четыре контакта и на контактной площадке тоже четыре контакта. Мастер наносит на контакты паяльную пасту, размещает светодиоды, припаивает.
По этой ссылке можно перейти на статью мастера с описанием процесса сборки ленты.
Так же можно посмотреть видео с процессом сборки.
Всего нужно сделать 12 таких полос. Прежде чем соединить 12 полосок вместе, мастер нарисовал схему.
Данные вводятся в полосу 1, затем переходят к 2, затем к 3, затем к 4. Диаграмма показывает 5 дважды, но на самом деле это — одна и та же полоса. То же самое с 6 и большинством остальных. В 7 полосе цепь заходит в тупик, поэтому мастер добавил провод для доведения сигнала до 8. Затем переход к 9, а затем 10. Здесь есть еще один тупик, поэтому он добавляет еще один провод к 11. После 11 нет прямого соединения с 12, поэтому он использует третий провод для обхода 2, и соединения 11 и 12. И это конец пути данных.
Дальше мастер устанавливает каркас. Провода от контактных кнопок подключает следующим образом:
зеленый провод — данные первой светодиодной полосы
красный провод — к положительному контакту полосы
белый провод — к отрицательному контакту полосы
Обязательно нужно пометить снаружи, к какой кнопке какой провод припаян.
Приклеивает остальные части акрила.
Шаг восьмой: подставка
Изготовление подставки будет разобрано в следующей статье, а в этом шаге будут дан только общий обзор.
Подставка, мастер называет ее башней, сделана из древесины. Башня имеет три колоны и внутри башни устанавливается Ардуино, Зазор между колоннами позволяет иметь доступ к USB-порту Arduino.
В верхней части башни закреплены три кнопки. Они подключены к Arduino и обеспечивают подключение питания и данных к кубу. К кнопкам приклеены магниты, и они помогают сориентировать и удерживать куб в правильном положении.
Источник
Светодиодный «Куб бесконечности» реагирующий на звук
Отличие этого светодиодного куба от подобных устройств в том, что в работе устройства используется светодиодный музыкальный контроллер. Музыкальный RGB-контроллер, также, как и обычный, управляет сменой цвета, уровнем яркости и динамическими эффектами светодиодной ленты. Однако помимо этих стандартных функций, у него в корпус встроен еще микрофон и есть линейный вход для подключения внешнего источника музыкальных звуков. Микрофон при этом реагирует на музыку, играющую внутри помещения, а также на голос. Он воспринимает это в соответствии с тактом, и меняет цветность и динамические эффекты светодиодной ленты.
Давайте посмотрим демонстрационный видеоролик.
Шаг первый: резьба
Рама будет изготовлена из алюминия профиля с Т-образным пазом. Он прочный и с ним легко работать.
Основной недостаток планок с Т-образным пазом — приходится нарезать резьбу винта вручную, и это занимает около 2-3 минут на одно отверстие.
В конце каждой профиля есть пазы для соединения деталей (в нашем случае, которые будут удерживать стеклянные зеркала) и центральным отверстием для резьбы.
В принципе, есть ползунковые соединители, для установки которых не требуется нарезка резьбы, но они делают конструкцию более громоздкой и неудобной.
Резьба позволяет использовать кубические соединители с Т-образным пазом для соединения трех сторон вместе под прямым углом. Соединители имеют штифты, которые совпадают с каналами, и один винт очень плотно удерживает вместе каждую сторону.
Мастер использует алюминиевый профиль с пазом 3030 T. Стандартный размер отверстия для паза 3030 Т составляет 8 мм. Наиболее распространенный винт этого размера — 8 мм (диаметр) * 1,25 мм (шаг).
Всего для изготовления куба нужно 12 алюминиевых заготовок. С одной стороны каждой заготовки мастер нарезает резьбу. Вторая сторона будет обрезаться по размеру.
Отрезает профиль по разметке (не сторону с резьбой). При резке профиля пазы в нем заминаются и и нужно очистить. Используя его как шаблон обрезает остальной профиль.
Нарезает в другом конце каждой заготовки резьбу.
Шаг четвертый: зеркальная пленка
Перед установкой стекол на них нужно наклеить зеркальную пленку для создания эффекта «двустороннего зеркала».
Сначала ее нужно отрезать по размеру стекла. Затем стекло нужно вымыть и тщательно вытереть. На стекле не должно быть ворса.
Затем стекло опрыскивается мыльным раствором, и пленка наклеивается на стекло. Ракелем разглаживается и сгоняется воздух.
Для того, чтобы торцы стекла не бились и не кололись при контакте с металлической рамкой мастер, разрезает скотч вдоль и наклеивает половинки на торцы стекол.
Шаг пятый: монтаж

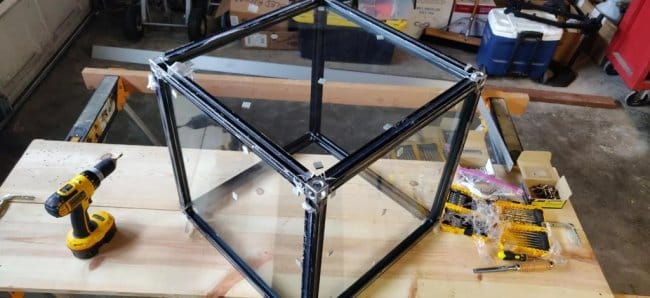

Теперь можно окончательно собрать куб.
Сначала собирает нижнюю часть куба, устанавливает первое стекло пленкой внутрь. При сборке зеркальная пленка всегда должна быть обращена внутрь, а стекло должно быть обращено наружу (для очистки / удаления пыли). Собирает весь куб кроме верхней панели.

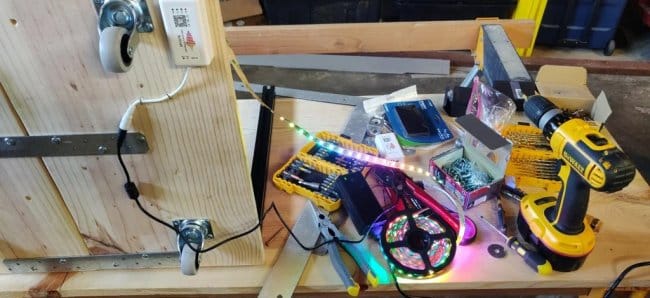

У светодиодной ленты есть три провода: 5 В (красный: положительный), D0 (зеленый: данные), GND (черный: отрицательный). Перед приклеиванием ленты мастер отрезает ее по размерам припаивает провода с коннекторами.
Используя приложение LEDchord (с контроллером SP107E), нужно будет задать максимальное количество светодиодов. Оно должно быть больше, чем фактическое число. В противном случае передача сигнала остановится в определенной точке — дальнейший сигнал отправляться не будет.
В данном случае в LED Chord мастер задал следующие параметры: 32 сегмента, 24 пикселя / сегмент, всего: 768 светодиодов: GRB WS2811. Так как в кубе 600 светодиодов, то это больше необходимого минимума.
Чтобы вставить последнюю стеклянную пластину, потребуется хитрость. Нужно снять угловые соединители на «открытом» конце верхней рамы. Нужно удалить только одну «планку», которая будет возвращена на место после того, как будет вставлена последняя стеклянная пластина и приклеена последняя светодиодная лента.
