Как сделать медогонку своими руками, используя подручные средства

Если на вашей пасеке только один улей, вы можете получать мед без медогонки, потребляя его непосредственно с рамки, отламывая соты. При содержании нескольких пчелиных семей требуется медогонка, обеспечивающая качественную откачку меда.

Это устройство представляет собой своеобразную центрифугу, оснащенную вращающимся барабаном и неподвижным баком. Внутри конструкции расположены специальные кассеты, вращающиеся вокруг своей оси, в которые помещаются рамки. Во время вращения барабанной рукоятки мед начинает вытекать из сот. При этом рамки остаются целыми, благодаря чему их можно использовать повторно.

Виды медогонок

В зависимости от технических характеристик медогонки классифицируются на несколько видов. По способу расположения кассет выделяются:

• радиальная – кассеты располагаются по радиальному барабанному периметру;
• хордиальная – кассеты зафиксированы на хордах барабанной окружности;
• хордиально-радиальная — в этом случае кассеты можно фиксировать на хордах и по радиальному периметру.

Радиальные медогонки своими руками лучше делать в том случае, если вы хотите максимально сохранить целостность сот.

Эта конструкция позволяет выкачать значительно большее количество меда, чем при использовании хордиальной установки, которая часто повреждает соты.

Размеры медогонки и материалы

Перед тем как приступить к изготовлению и чертежам медогонки нужно определиться с размерами устройства. Оно зависит от количества рамок. Для небольшой пасеки достаточно медогонки на 2 рамки, при производстве меда в крупных масштабах более эффективны конструкции на несколько десятков рамок.

Размеры самодельной медогонки подбираются в зависимости от количества рамок. Оптимальным вариантом для небольшой частной пасеки считается конструкция диаметром до 65 см.

Кроме того перед тем как сделать своими руками медогонку подготовьте все необходимые материалы:

• бак;
• металлические прутья или арматура;
• подшипник;
• ремень;
• вал;
• шкив;
• кран для стока меда и гайки для его крепления;
• герметик силиконовый;
• тонкие прутья из металла, сетка или проволока на кассеты;
• фиксирующие алюминиевые заклепки или уголки;
• кронштейн;
• реостат;
• ротор;
• защитная сетка.

Дополнительно могут потребоваться ножовка, циркулярная пила, лобзик, рубанок, шуруповерт, дрель, молоток, паяльник, а также сварочный аппарат.

При выборе материала для медогонки учитывайте его свойство окисляться. Чем ниже способность к окислению, тем прочнее, надежнее получается конструкция, а мед – качественнее.

Как сделать медогонку своими руками из подручных материалов

Двухрамочная медогонка своими руками изготавливается очень просто. Учитывайте, что состоит из трех основных деталей – резервуара (бочонка) для размещения основных узлов, кассеты и механизма привода, состоящего из конических шестерней, основы для подрамников и ручек.

В качестве резервуара можно использовать бак из старой стиральной машинки, пластиковую или деревянную бочку. Также потребуются металлическая балка для крепления вращающегося барабана, кронштейн привода (ширина 80 мм, толщина 4 мм), основа для крепления подрамника, ручка из нержавеющей стали для вращения механизма.

Дополнительно подготовьте шестерни конусообразной формы, вал для основной (центральной) шестерни, проволочные и стальные подрамники, а также детали для выведения откачанного меда. Предварительно подготовьте чертеж медогонки и строго следуйте схеме – это значительно упростит создание устройства и поможет избежать распространенных ошибок.

Самостоятельная сборка медогонки:

1. Возьмите две полосы из стали длиной 52 см и толщиной не более 1 мм, соедините их в форме прямоугольника и скрепите при помощи болтов.
2. Просверлите ряд отверстий по периметру прямоугольника, натяните поверх них сетку.
3. Согните 2 швеллера из 2 полосок и натяните вторую сетку.
4. Чтобы предотвратить деформацию подрамников укрепите их металлическими полосами.
5. Возьмите резервуар, который будет использоваться, закройте все ненужные отверстия заплатками из нержавейки.
6. После этого сделайте в нижней части бака отверстие диаметром 20-25 мм для выведения меда, используя электродрель. Вставьте в него плотное кольцо и пластину из стали.
7. Немного выше проделайте еще одно отверстие – оно необходимо для закрепления стальной пластины, обеспечивающей удобный доступ к меду.

На завершающем этапе разместите посреди отверстия конструкции перекладины. Вставьте в центральное отверстие перекладины шпильку, затем разместите сверху шестерню с гайкой.

В нижней половине медогонки установите ротор, закрепите планку гайками и проделайте в ней отверстия. Зафиксируйте механизм еще несколькими гайками. После этого можно подключать привод и проверять работу самодельной медогонки.

Из стиральной машины

Медогонка из бака от стиральной машины – один из самых популярных и доступных вариантов. Корпус прибора изготавливается из бака старой стиральной машинки, устройство дополнительно оснащается электрическим или ручным приводом, обеспечивающие вращение барабана.

Подготовьте стальную балку шириной 80 мм и толщиной 4 мм, полосы из стали толщиной 2 мм, подрамники из металлических полос или проволоки, а также пластины из стали и шестерни конусообразной формы.

1. Две полосы из нержавейки (длина 52 и 55 см, ширина 1 мм) сложите в форме прямоугольника и закрепите болтами.
2. По периметру конструкции просверлите ряд отверстий.
3. Сделайте из проволоки две сетки, которыми будут оплетены проделанные отверстия.
4. Сделайте из двух стальных полос (длина 40 мм и ширина 1 мм) швеллеры и закрепите между ними сетчатые пластинки.
5. Один торец устройства сделайте глухим.

Наварите металлическую полосу на подрамник для прочности и надежности конструкции. После этого аналогичным способом изготовьте второй подрамник.

Как сделать медогонку своими руками из дерева

Медогонка из дерева своими руками может изготавливаться из любых пород древесины, но она обязательно должна быть хорошо просушенной и не содержать смол.

Оптимальным вариантом для изготовления медогонки станет вместительная деревянная бочка из-под вина.

Пошаговое изготовление устройства:

1. Наиболее удобная форма для барабана – восьмигранник. В нем можно разместить ротор, установить крепежи для рам.
2. Для изготовления боковых стенок используйте цельную доску, предварительно выровняв ее. Толщина должна быть не более 20 мм.
3. На нижней части передней стенки сделайте отверстие для слива диаметром до 20 мм. Для него можно установить кран, закрепив его герметиком или же пробку из дерева с резиновым уплотнителем.

В качестве подставки для медогонки лучше взять деревянные брусья 40-50 мм. Они прикрепляются к нижней части конструкции под углом, для максимальной надежности соединить при помощи перекладин и зафиксировать места соединения клеем.

Изготовление медогонки из пластиковой бочки

Медогонка своими руками из пластиковой бочки считается наиболее простым, легким и быстрым вариантом. Этот материал имеет множество преимуществ – он не поддается коррозии, с легкостью чистится от меда и не впитывает посторонние запахи.

В качестве дополнительных элементов используйте металлические прутики, доски и вращательный элемент – например, педаль от старой швейной машины или велосипеда. Во время вращения педали кассеты оборачиваются, мед начинает стекать вниз по стенкам.

Небольшая медогонка из фанеры

Способ, как сделать своими руками медогонку, очень прост и не потребует много времени. При использовании фанеры конструкция получается легкой, но прочной. Толщина фанеры должна быть не больше 10 мм. Такой вариант отлично подходит для частых транспортировок.

Фанерная медогонка изготавливает аналогично деревянной и внутри обрабатывается воском в несколько слоев. Для скрепления конструкции можно использовать клей для дерева или гвозди. После этого затяните боковые панели металлическим обручем. Это обеспечит прочность и надежность конструкции.

Электропривод и ручной метод

Принцип действия любой медогонки строится на круговом вращении, для которого требуется привод. Оно может быть электрическим или ручным. Первый считается более предпочтительным, так как значительно облегчает труд человека.

Ручной привод лучше всего использовать в том случае, если на пасеке не более 5-7 пчелиных семей.

Медогонка электрическая своими руками делается с двигателем, мощность которого не превышает 90 Вт. Это может быть автомобильный движок или редуктор для чистки стекол. Для максимального удобства эксплуатации укомплектуйте оборудование выключателем.

Медогонка – это оборудование, обязательное для любой крупной пасеки. Его можно купить в специализированных магазинах для пчеловодов или сделать самостоятельно, используя доступные подручные материалы и простые схемы изготовления. Таким способом можно затратить минимум финансовых средств и получить устройство, рассчитанное специально на потребности вашей пасеки.

Источник

Пасечник

Блог пчеловода. Все о пчеловодстве.

Пчелоинтернет

вторник, 29 октября 2013 г.

Крышка медогонки

Не знаю как сейчас, но в советские времена такой «мелочи» как крышка, производители особого внимания не уделяли, поэтому не удивительно, что у многих пчеловодов эта деталь медогонки попросту отсутствует.

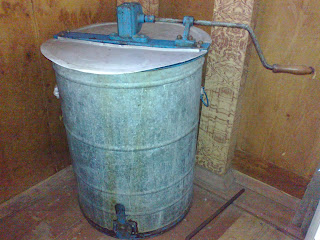

Так выглядит родная крышка медогонки.

А между тем крышка, закрывающая бак медогонки, особенно если она хорошо сделана, очень даже нужная, можно даже сказать необходимая, вещь.

Во-первых, она банально закрывает медогонку от разного рода мусора и пыли.
Во-вторых, в какой-то мере предотвращает возникновение пчелиного воровства, поскольку чем меньше на пасеке предметов источающих аромат меда, тем ниже вероятность возникновения пчелиного воровства.
В-третьих, при откачке часть меда из сот вылетает в виде очень мелких капель, которые при открытой медогонке осаждаются на одежде пчеловода и прочих предметах инвентаря, что так же впоследствии привлекает пчел-воровок. Да и просто, одежда и инвентарь, испачканные медом, очень быстро пачкаются.
Иногда, этот липкий слой может стать даже причиной неисправности медогонки. Не верите, почитайте http://pchelsar.com/forum//viewtopic.php?f=24&t=232.

Вот и мне когда-то досталась старая советская медогонка . После установки электропривода, сразу же сделал крышку. Конструкция получилась очень удачная, удобная и в работе, и при хранении, и при транспортировке.
В качестве материала использовался алюминий, поскольку он более пластичен. Деревянная рейка и ребра жесткости, образованные в ходе изготовления крышки делают ее довольно прочной не смотря на то, что алюминий мягкий металл. Крышка надежно удерживается на медогонке и во время транспортировки, и во время откачки меда. Всё остальное можно понять, посмотрев фотографии.

Источник

Медогонка своими руками: как сделать из подручных материалов, схемы, чертежи, фото, видео

Что такое медогонка

Медогонка – это важнейший предмет хозяйственного инвентаря пасечника. Если очень примитивно, то она представляет собой пустой цилиндрический бак, с внутренней системой вращающихся рамок на жесткой оси. В самом начале своего создания она была исключительно деревянной. Ее делали из деревянных бочек или кадок, причем весь рабочий движущийся механизм также был деревянным.

Устройство и принцип работы

Основополагающий принцип работы медогонки, созданный Ф. Грушка, был настолько удачным, что со времени создания он практически не изменился. Современные аппараты работают на тех же принципах выкачивания меда, но имеют уже более усовершенствованный, технологический механизм.

Описание устройства на примере конструкции радиального вида.

Устройство представляет собой металлический бак с выгнутым конусообразным дном. Внутри него на вертикальной оси располагается металлическая клетка. Вертикальная ось опирается на крестовину, на которой закреплен «стакан», имеющий в своем основании стальной шар. Шар упирается в стержень с расточкой в виде сферы. Стержень имеет винтовое соединение с вертикальной осью, которая есть водопроводная труба 25 мм. В верхней части конуса бака имеется металлическая трубка высотой 30 мм. Она предотвращает стекание меда по оси на дно бака медогонки.

Стальная клетка прибора имеет верхнюю и нижнюю крестовины. Нижняя крестовина поддерживает упорный круг и два круга с прорезями (петлями) для рамок. Верхняя крестовина поддерживает упорный круг сверху для фиксации верхних краев рамок. Металлическая клетка расположена так, чтобы нижняя часть вращающихся рамок не задевала откачанный мед.

Верхняя часть стального стержня вращается в шарикоподшипнике и имеет в конце шестеренку конической формы. Шарикоподшипник смонтирован в плоскости пластины, которая закреплена к поперечине. Поперечина имеет жесткое крепление по обеим сторонам металлического бака. Движение клетки медогонки происходит через вертикальную шестеренку на верхней поперечине, путем вращения ее ручным способом (оси с ручкой) или электроприводом, посредством ременной или цепной передачи.

Важно! При передаче движения соотношение шестерен (передающей к принимающей) должно быть 1:3 для образования вращения до 250 об/мин.

Для выхода откачанного меда в баке имеется специальная втулка, которая располагается внизу конструкции у самого дна. Втулка снабжена секущей задвижкой и работает на «открытие» и «закрытие» емкости с медом.

Верхняя часть бака медогонки имеет полукруглые крышки, которые крепят к пластине с шарикоподшипником. Крышки снабжены закрайками, они плотно и надежно охватывают корпус аппарата. Для большей прочности крышки бака и сам корпус имеет периферийные зиги. Чтобы полукруглые крышки не сползали с бака во время работы, они крепятся к шестерне специальной скобой.

Верхняя поперечина с вращающимся механизмом закреплена к обручу бака специальными изогнутыми болтами. Болты удерживают наружные вертикальные полосы, которые имеют жесткое крепление с нижним обручем бака. Такая конструкция крепко сцепляет верхний и нижний края бака, предотвращая разбалтывание конструкции во время вибрации.

Бак устанавливают на крестовину (невысокий столик). Оптимальная высота подъема корпуса составляет 400-500 мм. Для удобства приема меда высота ножек крестовины подгоняется по высоте тары медоприемника (пластикового или металлического ведра, бидона, фляги).

Принцип работы устройства основан на механизме центрифуги. Главным рабочим моментом в ней является центробежная сила, которая заставляет вязкую консистенцию меда покидать соты, плавиться и выходить наружу.

Это происходит следующим образом. Рамка с сотой распечатывается специальным пчеловодным ножом, а затем устанавливается в кассету. Под действием вращения в рамке появляется центробежная сила, которая с большим давлением выталкивает мед из сот. Освобожденный мед под собственной силой тяжести стекает по стенкам бака на дно медогонки и самотеком выходит из втулки в тару.

Подготовка к работе

Чтобы приготовить все необходимые детали, нужно разобраться в устройстве конструкции. Радиальная медогонка состоит из:

1. Подходящей по размеру емкости, которая должна полностью вмещать рамы.
2. Приводного механизма.
3. Кассет или подрамников.

Поскольку устройство будет контактировать с медом, не стоит использовать цинковые детали. Они могут окисляться, что приведет к порче продукта. Если есть желание, можно покрасить емкость краской по металлу, чтобы придать более эстетичный вид.

Необходимые детали и комплектующие

Для самодельной медогонки отлично подойдет советская стиральная машина «Сибирь» или «Алма-Ата». Рассмотрев подробный чертеж, определимся, что понадобится для сборки:

• Балка из стали 4х80 мм, длину отмеряйте исходя из диаметра бака. Проделайте по краям отверстия и загните их так, чтобы потом закрепить на корпусе.
• Если это будет ручной привод (что характерно для небольших объемов), то понадобится рукоятка из металлического прута.
• Металлический кронштейн 4х80 мм.
• Стальные прутья или арматура для подрамников.
• Для основы подрамников используют стальные полосы толщиной 2 мм.
• Шестерни конического типа в количестве двух штук.
• Стальной стержень в качестве вала.
• Металлическая пластина для затвора в нижней части медогонки.

Инструменты

• Тиски.
• Сварочный аппарат с электродами.
• Болгарка.
• Кувалда и наковальня.
• Паяльник.

Размеры

Размер и объем прибора напрямую зависит от количества ульев в хозяйстве и размеров самой пасеки. Если речь идет о заготовке меда для собственного потребления и пасека пчеловода-любителя небольшая, то достаточно небольшого аппарата на 4-6 рамок для одновременного откачивания меда. В этом случае будет оптимальна невысокая медогонка диаметром 0,5-0,7 м с ручным или электроприводом.

Для пчеловодов, у которых эта отрасль является бизнесом, нужны более мощные и большие электрические аппараты с одновременной загрузкой до 20 и более сотовых рамок.

Тип привода

Для электропривода потребуется небольшой двигатель с мощностью в 90 Вт. Во избежание засорения двигателя пчелами целесообразно закрыть его мелкой стекой. При наличии реле от стиральной машины можно подключить его в качестве выключателя. Такое реле поможет регулировать режимы вращения.

На выбранный генератор необходимо установить малый шкив, предварительно рассверлив его под диаметр вала. Закрепив генератор на шпильке, подключить напряжение в 12 вольт. Напильником сточить на уступе шкива канавку в 8 мм и довести до трехгранного сечения. Полученная деталь должна выглядеть клиновидно. После этого надеть ременной трос и натянуть пружину. Так выглядит самодельная конструкция электрического привода.

Подводя итоги, можно сказать, что использование медогонного аппарата значительно упрощает процесс добычи меда из сотовых рамок. Для начинающих фермеров существует вариант собрать медогонку самостоятельно. В качестве исходного материала можно использовать деревянные брусья. Такая медогонка без предварительной обработки прослужит недолго.

Использование пластиковой бочки способно снизить расход денежных средств. Кроме того, пластик легко моется, не подвергается влиянию ржавчины и не впитывает запахи. Помимо бочки можно приспособить под медогонку бак от стиральной машины.

Облегчить ручное вращение кассет можно, установив простой электродвигатель с реле для регулировки оборотов вращения. Такая мера предотвратит возможность порчи и излома сот и сохранит качество добываемого продукта.

По функциональности все виды разделяются на ручные и электрические.

Ручная

В зависимости от количества меда, которое вы хотите собрать, нужно покупать соответствующее оборудование. Если вы занимаетесь пчеловодством на уровне любителя, тогда вам отлично подойдут ручные поворотные модели. Она рассчитаны на небольшой объем получаемого меда и будут абсолютно комфортны и удобны для нескольких ульев.

Автоматическая

Если же в вашем арсенале находятся более 50 пчелиных домов, следует обзавестись автоматическими или полуавтоматическими. Такие модели значительно экономят время хозяина пасеки, упрощает сбор меда с сотовых рамок.

Роторная

Тип радиальной медогонки, в которой кассеты в барабане размещаются по радиусу окружности барабана. При работе оборудования двигатель разгоняет ротор с сотовыми рамками и вращает их. Практически все работают по принципу центрифуги.

Какие медогонки бывают

Промышленные аппараты отличаются разнообразием по форме, типу и приводу. Самодельные и того больше. Зачастую такие медогонки совмещают в себе несколько типов ротора, легко трансформируются, комбинируются и превосходно работают.

Медогонки различают по нескольким признакам:

• по материалу изготовления;
• по конструкции (расположению кассет);
• по числу рамок;
• по виду привода.

Перед тем как приступить к созданию конструкции устройства, следует определить, из какого материала его сделать. Это важный момент, так как к нему предъявляются конкретные условия – безопасность при контакте с продуктами питания, устойчивость к природным, механическим воздействиям, высокая степень износа в работе с движущимися блоками (механизмами).

Создание конструкции возможно из таких материалов:

1. Древесина. Изначально медогонки делались именно из этого материала. Для этой цели применялись готовые баки, бочки или кадки.
2. Нержавеющая сталь. Это самый популярный материал. Он практичен, удобен и имеет очень большой ресурс использования. Именно поэтому для создания самодельной медогонки зачастую используют корпус старой стиральной машины активаторного типа.
3. Алюминий, оцинкованная сталь. Легкие по весу и по обработке материалы, но достаточно прочные для выполнения этой задачи. Для создания аппарата подходят большие толстостенные кастрюли, кухонные котлы, бочки или оцинкованные ведра.
4. Пищевой пластик. Современный, легкий и недорогой материал, который также может быть использован для создания медогонки. Однако для ее создания следует подбирать высококачественные пластиковые емкости для пищевого назначения.

Предупреждение! В законодательстве Европейского Союза имеются статьи, категорически запрещающие изготавливать и использовать медогонки из материала, не соответствующего пищевому допуску.

Конструкция медогонки имеет несколько видов. Это зависит от типа расположения в ней кассет. Устройства бывают:

• радиальные;
• хордиальные;
• оборотные.

Пчеловоды-любители используют небольшие устройства с числом рамок от 3 до 6. Чаще всего ими используются одно рамочные медогонки (сделанные своими руками), 2-х рамочные из нержавейки и 3-х рамочные поворотные медогонки из нержавеющей стали. Это оправдывается небольшой по размеру пасекой и количеством ульев. Создать такую конструкцию несложно из подручных средств. Например, из старой, но прочной деревянной или фанерной бочки, из вышедшей из употребления стиральной машины.

Пчеловоды с большим размахом, для которых отрасль стала основным источником дохода, используют медогонки с одновременной загрузкой 20 и более рамок. Этот случай говорит о создании среднего или крупного производственного пчеловодческого хозяйства.

Вид привода. Ручная медогонка – самый распространенный вид аппарата, так как он не требует привязки к электрической розетке, прост в обращении и безопасен. К тому же сконструировать ручную медогонку гораздо проще, использовав, например, старые велосипедные цепные звездицы.

Электрические устройства приводятся в движение посредством электрического привода с мотором и работают от стандартной электрической сети в 220 В. Как правило, электропривод устанавливают на громоздкие медогонки с большим количеством сотовых рамок для откачивания от 30 кг меда. Электрические аппараты более удобны для больших пасечных хозяйств.

Какие обороты в медогонке при откачке меда

Современные электрические медогонки могут регулировать направление и скорость вращения, кроме того электропривод обеспечивает постоянную скорость и имеет функцию динамического торможения.

В медогонках используются электроприводы с такими характеристиками:

• импульсный тип;
• вес – 1,5-1,8 кг;
• напряжение – от 10 до 14 В;
• датчик скорости (электронный или индукционный);
• скорость вращения – 30-150 об/мин;
• время вращения – 1-10 минуты плюс-минус 20%.

На больших пасеках в сезон переработки меда используют портативные аккумуляторы, небольшие электростанции, солнечные батареи и обычные электросети. В небольших пчеловодческих хозяйствах для автоматизации работы медогонки используют электрические дрели от стандартной сетевой розетки и механические приводы с ручной регулировкой скорости вращения.

Какую выбрать медогонку

Главными критериями подбора медогонки являются потребительские запросы самого пчеловода или пчеловодческого предприятия. При выборе устройства учитывают:

• размеры пасеки;
• количество улей;
• число рамок для откачивания;
• число рабочих рук для обслуживания аппарата;
• наличие подходящей площади с электропитанием;
• финансовые затраты.

При выборе магазинной медогонки нужно обязательно изучить информацию о производителе. Не бесполезным будет почитать отзывы покупателей этой техники, можно также задать интересующие вопросы на форумах пчеловодов. Лишним такое любопытство не будет, а вот избежать от ошибок и неоправданных трат обязательно поможет.

На сегодняшний день наиболее популярным производителем медогонок является ООО «Плазма». Это предприятие специализируется на производстве аппаратов для пчеловодства, занимается проектированием, изготовлением и ремонтом разных типов устройств.

Подставка для медогонки

Подставка не является обязательным элементом медогонки, но при ее наличии эксплуатация установки упрощается и становится надежнее. Изготовить ее можно из арматуры, используя сварочный аппарат.

Основой подставки является кольцо. Его диаметр должен быть больше диаметра корпуса медогонки. Можно использовать ободное кольцо от ЗИЛа или КАМАЗа. На основную часть подставки приварить ножки-стойки и держатель. Высота конструкции должна быть ориентирована на объем корпуса медогонки и ее производительность.

Стойки подставки следует усилить жесткими ребрами. Для долгой службы конструкции нужно покрасить ее или покрыть грунтовкой для металла.

О том, как сделать подставку под медогонку, можно увидеть в следующем видео:

Медогонка – необходимое на пасеке оборудование. Изготовить его можно своими силами из различных материалов. Для этого необходимо подготовить определенные инструменты и материалы. Важно правильно определить размеры конструкции и кассет для нее. От этих факторов зависит успешность эксплуатации медогонки.

Электрическая медогонка

Электрические аппараты используют при откачивании меда в больших количествах в условиях производства меда на значительных пасечных площадях. Электропривод устанавливают на хордиальных и радиальных устройствах. Частным образом электропривод может быть установлен также на комбинированных или оборотных самодельных медогонках.

Особым преимуществом электрических медогонок является экономия времени и физических затрат на обработку пчеловодческого сырья. Электропривод устройства дает возможность смены направления вращения барабана, уменьшения или увеличения скорости вращения и времени, что является несомненным плюсом в контроле качества откачивания меда.

Принцип работы электрической медогонки состоит в следующем. Сотовые рамки перед загрузкой в бак распечатывают специальным ножом. Далее рамки вставляют в кассеты барабана строго по правилам – друг напротив друга с учетом балансировки веса. Перед непосредственным запуском ротор прокручивают вручную, а затем приводят в действие электропривод. Вначале вращение барабана должно происходить на небольших оборотах, после чего скорость увеличивают. Самое максимальное время вращения барабана с рамками – 25 минут. Спустя это время скорость вращения плавно сокращают, а движение прекращают совсем.

Электрическая медогонка своими руками

Самодельную электрическую медогонку можно сделать из простых подручных материалов. Для этой цели подходит любой электроинструмент с вращением, например, дрель, перфоратор или болгарка. В качестве бака можно использовать подходящую по размерам емкость – большое ведро, чан, деревянную кадку, пластиковую или оцинкованную бочку. Решетчатые полочки от старого холодильника прекрасно подойдут для создания кассет. Их нужно очистить, промыть, собрать в форму стандартной кассеты при помощи стальной проволоки и покрасить.

На дне бака следует проделать отверстие для отвода меда. Для стойки бака делают устойчивую крестовину, которая должна иметь жесткое крепление с каркасом. Теперь, когда заготовка устройства устойчиво стоит «на своих ногах», переходят к созданию конструкции держателя кассет.

В самой середине дна бака закрепляют подпятник с подшипником, который будет являться основой оси ротора снизу. Каркас держателей рамок должен иметь форму прямоугольника и иметь в середине стальную трубу-ось. На каркас закрепляют решетчатые кассеты, сделанные из полочек холодильника. Сверху на бак устанавливают поперечину с пластиной и подшипником – это вершина оси ротора.

Далее к верхней поперечине медогонки закрепляют электропривод (см. схему выше). В качестве электропривода можно использовать бытовую электродрель, которую жестко закрепляют к корпусу бака на специальных полочках мощными болтами (фото ниже).

Зачем нужна медогонка

Если у вас на участке всего один улей, то медогонка не нужна. Мёд можно потреблять прямо с рамок, отламывая соты. Но при наличии большого количества пчелиных семей это оборудование просто необходимо для качественной откачки. Конструкция представляет собой центрифугу. Внутри центрифуга состоит из недвиговки (не движущийся устойчивый бак), оборудованной вращающимся барабаном.

В самом барабане находится несколько кассет, которые вращаются вокруг своей оси и по размерам соответствуют рамкам. После изъятия сот из улья их открывают и закрепляют на кассетах. Когда происходит вращение, мёд из сот вытекает, а потом через специальное отверстие сливается в подготовленные ёмкости.

Основным преимуществом использования медогонки является возможность сохранить цельность сот, что позволяет их использовать вторично. Среди магазинных моделей особой популярностью пользуются Falco manual. В линии итальянской фирмы можно найти двухрамочную конструкцию и 8-рамочную. Для нестандартных ульев лучше сделать медогонку самостоятельно.

Знаете ли вы? Пчёлы общаются при помощи феромонов. По запаху они находят и путь в улей.

Радиальная медогонка

Радиальная медогонка обладает рядом преимуществ по сравнению с другими видами аппаратов по откачиванию меда:

Количественные	За полный рабочий день можно обработать центрифугой до 700 полурамок (при работе с помощником)
Качественные	Откачивание меда из рамок происходит практически «насухо»
Брак и поломки	В радиальном аппарате соты не деформируются и не заминаются, а количество поломанных сотовых рамок составляет не более 1-13%

Принципиальные особенности работы радиальной медогонки:

1. Время 1 цикла откачивания меда варьируется от 10 до 25 минут.
2. 48-ми рамочный аппарат может перерабатывать до 100 сотовых рамок в 1 час. Электрифицированная медогонка с функцией регулировки скорости – 145 рамок.
3. Объем емкости для откачанного меда составляет 185 л.
4. Радиальный аппарат может вместить до 50 сотовых рамок малого размера (435х230 мм) и до 20 рамок увеличенного размера (435х300 мм).
5. Автоматическая радиальная медогонка работает с двигателем мощностью 0,4 кВт со скоростью вращения главного вала в 1450 об/мин. Рабочее напряжение – 220 В.
6. Скорость вращения оси ротора аппарата колеблется в пределах от 86 до 270 об/мин.

Удобство, эффективное использование и простота конструкции делают на сегодняшний день радиальную медогонку наиболее востребованным аппаратом у пасечников в России и за рубежом.

Как работает радиальная медогонка

Работа радиального прибора основана на действии центробежной силы, которая возникает под действием вращения барабана от ручного или электрического привода. Распечатанные рамки укладывают в кассеты барабана, который постепенно раскручивается и набирает обороты. Центробежная сила начинает топить и выталкивать из сотов мед, который выплескивается на боковые стенки бака и стекает на его дно. Из крана, расположенного у дна медогонки, откачанный мед поступает в тару.

Радиальная медогонка своими руками: чертежи, сборка

Самодельная медогонка представляет собой бак (бочку или чан) традиционной конструкции с конусообразным днищем. Внутрь него устанавливают подвижный вращающийся ротор, который закреплен снизу ко дну бака, а сверху к поперечине. Ротор имеет нижнее и верхнее кольца с креплением для установки кассет или сотовых рамок. Вращательное движение ротору придает ручной или электрический привод, который прикреплен к пластине поперечины. Для выхода откачанного меда внизу бака имеется втулка с крышкой.

Сделать медогонку своими руками самому не сложно, если руководствоваться представленной выше схемой.

Недостатки радиальной медогонки

Недостатки радиального аппарата следующие:

• большой вес аппарата, крупные габариты;
• наличие электрической проводки, зависимость от электросети;
• сравнительно высокая стоимость.

Эти недостатки прибора можно считать чисто условными, так как уже сейчас появляются медогонки из более легких материалов, таких же прочных и недорогих.

Кассеты

Сборка кассет является одним из самых важных и значимых моментов всего процесса создания устройства. Эти кассеты играют важнейшую роль во всей конструкции, поскольку благодаря им удерживаются на месте рамки, из которых производится откачивание мёда. Чтобы изготовить кассеты для медогонки своими руками, необходимо использовать нержавейку, но это в идеальном варианте. На практике многие применяют другие материалы, например, фанеру или дерево, а иногда и железо.

Основой кассеты является сетка, её можно приобрести в готовом виде или сделать самостоятельно, с помощью проволоки или тонких металлических прутков. В конечном итоге она выглядит как своеобразный чехол, куда будут вставляться рамки с мёдом. Соединение её выполняется с помощью заклёпок из алюминия и специальных уголков. Показателем того, что кассеты сделаны правильно, является лёгкость их вставки в рамку и плотность прилегания к сетке. Если эти условия будут нарушены, то при эксплуатации медогонки соты окажутся деформированными.

Закрепить кассеты можно двумя способами. Если используется медогонка с радиальной схемой, то они ведутся от центра по радиусу, если же предпочтение отдаётся хордиальному, то кассеты идут вдоль стенок барабана по хордам. Оба эти способа хороши, хордиальный считается чуть более эффективным, но радиальный вариант проще в сборке. Сегодня 4 из 5 медогонок имеют радиальный способ крепления кассет. Вариант этот универсален, подходит для разных рамок, например, для рамок с размерами 435х300 мм, относящихся к ульям типа Дадан, и прочих.

Деревянная медогонка

В деревянной ручной медогонке все детали деревянные, кроме тех, которые обеспечивают вращение рамок. Внешне это устройство похоже на барабан – такой же плоский, с заниженной боковиной. Весь механизм медогонки с горизонтальным валом – это вращающийся ротор с креплением в поперечину, центральная ось и два подшипника.

Такое устройство можно сделать практически из любой древесины, главный фактор – дерево не нужно смолить и оно должно быть высушенным. Для деревянного механизма можно использовать прессованную фанеру, вагонку или массив, имеет место и комбинирование материалов.

Преимуществом деревянной медогонки является ее небольшой вес, компактность и простота использования. Кроме того, такое портативное устройство очень просто промыть, при необходимости разобрать или отремонтировать. Еще одним немаловажным преимуществом деревянной медогонки можно считать сам процесс откачки меда. Все происходит под полным контролем пасечника, с приемлемой скоростью и с большой эффективностью, так как рамки с сотами вращаются в горизонтальной плоскости и обрабатываются с обеих сторон.

Изготовления привода для медогонки

Ручные работы довольно сложные, поэтому нужно обратить внимание на электрическую медогонку. Самодельная требует специальный привод. Чтобы его изготовить, нужно выполнить такие шаги:

1. Взять текстолитовый круг в толщину 10 мм для выполнения диска на ступице.
2. Приводной диск можно установить за счет снятия шкива с ротора.
3. Можно использовать любой электродвигатель , подойдет 90 Вт, от печки автомобиля, важно его предварительно оснастить сеткой, так пчелы не будут попадать внутрь его.
4. Для включателя можно использовать реле машины стиральной.
5. Для регулировки оборота, можно взять реостат от любого щитка, затее оснастить ее, понадобится толстая нихромовая спираль.
6. Чтобы прикрепить двигатель, нужно изготовить кронштейн, обратите внимание, что он должен только двигаться вертикально.

Важно при изготовлении использовать специальные чертежи, подойдет схема с помощью ее можно качественно выполнить привод. Ниже подана схема, на которой изображен привод, он имеет горизонтальное расположение двигателя.

Схема № 1. Привод с горизонтальным двигателем

Этот привод имеет такие преимущества:

• Можно без проблем производить откачку тяжелых рамок с медом.
• Имеет мощность около 90 Вт, привод работает от аккумулятора автомобиля.
• Можно подбирать специальный режим, настраивать время, обороты.
• При изготовлении не нужно большое количество работ токаря, понадобится ступица с разного материала, лучше всего выбрать фанеру березы или текстолит. Другие детали можно приобрести в автомобильном магазине.
• Привод экономичный, не нужно израсходовать большое количество энергии. Даже если он работает целый день, двигатель без проблем запускается.

Этот привод имеет и недостатки, чтобы в горизонтальном положении двигатель надежно сцеплялся, нужно использовать специальный большой диск, а он может повредить большое количество рамок, когда медогонка вставляет в улей. Также иногда не дает нормально вставить рамки магазина для радиального режима.

Ниже представлена схема привода, который имеет вертикальное расположение двигателя.

Схема № 2. Привод с вертикальным двигателем

Привод является экономичным устройством, его можно без проблем помещать в медогонку, из-за того, что уменьшился ведомый диск, уменьшается разгон, от этой проблемы легко избавиться, для этого нужно рукой проконтролироват ь пуск.

Хордиальная медогонка

Хордиальные 4-х рамочные медогонки с оборотными кассетами из нержавейки используются в небольших пчеловодческих хозяйствах при небольшом количестве ульев. Конструкция аппарата предполагает одновременное откачивание меда с небольшого количества рамок (2-4 рамки). В хордиальном приборе кассеты барабана располагаются боком к стенке корпуса бака, по хорде.

Несмотря на то что хордиальные медогонки активно используются, этот аппарат можно считать устаревшей моделью, так как он имеет ряд существенных технических недостатков:

1. Хордиальное устройство при работе требует постоянного контроля пасечника, поэтому для подготовки следующей партии рамок (распечатки) требуются помощник.
2. Начинать цикл вращения ротора следует с небольших оборотов, чтобы соты не сломались. Затем рамки нужно перевернуть, откачать мед с другой стороны и снова перевернуть в начальное положение, завершить начатый процесс.
3. В аппарате хордиального типа давление центробежной силы направлено под прямым углом к поверхности сот, от этого они часто деформируются и вдавливаются в кассеты.
4. В хордиальном устройстве помимо самого барабана двигаются рычаги, кассеты и привод, что приводит эти механизмы к изнашиванию и ломке.

Хордиальные аппараты бывают перекидные (с подвижными кассетами) и необоротные (с неподвижными кассетами). Их различие заключается в том, что в медогонке с перекидными кассетами сотовые рамки можно просто «перелистывать» и нет нужды их переворачивать, а с необоротными кассетами рамки нужно переворачивать и подставлять на другую сторону.

Какая медогонка лучше: радиальная или хордиальная

Если сравнивать между собой радиальную и хордиальную медогонки, то можно выявить ряд отличительных показателей, которые могут говорить о преимуществах или недостатках аппарата. Сравнительные характеристики показали:

1. Радиальное устройство имеет в два раза большую производительность откачки меда, нежели хордиальная модель.
2. Радиальная медогонка во время цикла откачивания работает самостоятельно, без досмотра, а пасечник может использовать это время на другую работу. Хордиальный аппарат требует постоянного контроля.
3. В отличие от хордиального устройства радиальный прибор откачивает мед из рамок практически полностью.
4. В радиальной медогонке рамки не ломаются, потому что основное давление при вращении направлено вдоль поверхности сот кверху, а не под углом, как в хордиальной.
5. Извлекать опорожненные рамки из радиальной медогонки гораздо проще, так как они не приклеиваются к барабану во время вращения. В хордиальном аппарате такая проблема есть.
6. В большой радиальной медогонке имеется возможность откачки остатков меда из крышек воска (забруса), накопившегося за день. Этого нельзя сделать, работая на хордиальном аппарате с меньшей загрузкой рамок.

Надо отметить, что как у радиального, так и у хордиального аппарата есть свои почитатели. Возможно, что это связано с рядом условий конкретного места, пасеки и требованиями пчеловода.

Варианты изготовления

Тип медогонки определяют технические характеристики. Так, относительно механизмов расположения кассет различают:

Радиальную медогонку — кассеты расположены по радиальному периметру барабана. Конструкция позволяет максимально сохранить целостность сот и за один подход откачать большое количество мёда.

Хордиальную медогонку — кассеты располагаются на хордах окружности барабана. Максимум кассет в таких установках — четыре. При использовании конструкции данного типа высок риск повреждения сот.

Хордиальные конструкции разделяют на:

• необоротные — откачка мёда производится с одной стороны сот, потом их поворачивают и опустошают вторую сторону;
• оборотные ручные — на осях устройства монтируются шарниры, на которые потом надеваются кассеты, что позволяет вращать вручную барабан в одну, потом в другую сторону;
• реверсивные — принцип вращения такой же, как в ручной, только осуществляется автоматически.

Второй критерий, определяющий тип медогонок, — привод. Он может быть ручным или электрическим.

Важно! При создании конструкции самым важным критерием в выборе материала является его способность к окислению. Чем она будет ниже, тем дольше прослужит оборудование и качественнее будет медовая продукция.

С электроприводом

В таких конструкциях центробежка вращается за счёт работы от электросети или аккумулятора, что будет выгодно при проведении откачки мёда в полевых условиях. Электроприводная медогонка больше подходит для габаритных пасек, производящих тонны медовой продукции.

Преимуществом такой конструкции является возможность контролировать скорость и направление вращения. Недостатком является зависимость прибора от источника питания, а также сложность в обслуживании.

Без электропривода

Вращение барабана осуществляется вручную. Это традиционный вариант медогонки. Её преимуществом является сравнительно невысокая стоимость и возможность использования в любых условиях. В отличие от предыдущей модели, рассматриваемая не зависит от источника питания. Недостатком конструкции является низкая скорость откачки и сложность в осуществлении контроля скорости вращения, что может привести к повреждению сот.

Медогонка своими руками из стиральной машины

Очень несложно изготовить медогонку своими руками из старой стиральной машины, так как корпус прибора идеально подходит для этой цели. Преимущества такой переделки очевидны – минимум затрат, практически готовый бак из нержавейки, наличие деталей электрического привода.

Изготовить медогонку из стиральной машины можно по типу радиального или хордиального аппарата. Возможен монтаж ручного или электрического привода – это выбор самого пчеловода и его технических способностей.

Переделку стиральной машины в медогонку нужно начать с бака. В стиралке вырезают дно и в корпус вставляют другой бак. Дно будущей медогонки должно быть в виде конуса, на самой макушке которого закрепляют подшипник. Ротор можно сделать из металлических прутьев, которые нужно сварить в виде кругов с крестовиной и центральной трубой (осью) между ними.

На нижнем и верхнем круге приваривают петли для крепления рамок. Если медогонка планируется хордиального типа, то к кругам закрепляют кассеты с расположением по хорде окружности. Сверху бака на большие болты укрепляют поперечину с пластиной и подшипником, на которую монтируют электропривод.

Изготовление

Изготовить такую конструкцию для сбора меда можно самостоятельно, приложив немного усилий.

Инструменты и материалы

Для производства медогонки своими руками необходимо подготовить следующие инструменты и материалы:

• Материал для наружной части – это могут быть различные цилиндрические емкости, которые произведены промышленным способом; подойдет листовой металл для тех, у кого есть в наличии сварочный аппарат.
• Металлические стержни для оси.
• Металлические сетки для кассет, устанавливаемых наось.
• Различные соединительные элементы, такие как втулки, различные крепежи, ручка и прочее.
• Ножовку по металлу.

Чертежи

Чтобы облегчить процесс сборки, необходимо воспользоваться приложенными чертежами. Они существенно упростят всю работу. К тому же габаритные размеры помогут не ошибиться с параметрами при изготовлении.

Сборка

Процесс необходимо начинать с разметки центрального бака или его изготовления.

Далее обходимо продумать варианты крепления центральной оси, которая несет на себе всю нагрузку не только от вращения, но и от выставляемых сот с медом.

Если разбирать непосредственно способ сборки из бака стиральной машинки, то необходимо выполнить следующую последовательность действий:

• Завариваются все ненужные отверстия при помощи листов нержавейки.
• На дне, по нижнему краю боковой поверхности выполняют отверстие для слива диаметром 25мм. Установить уплотнитель. И прикрепить пластину, которая будет служить в качестве задвижки.
• Наварить перекладину по верхней части, которая будет служить опорой для оси. Ее необходимо устанавливать так, чтобы по краям можно было завернуть края.
• Соорудить вал для передачи вращения на ось. На его концах должна быть резьба. При необходимости ее можно нарезать самостоятельно с помощью плашки или метчика.
• Далее вал вставляется в отверстие перекладины и накидывается на него центральная шестерня, скрепленная гайкой.
• По другой части фиксируется роторная планка, которую необходимо закрепить.
• Края роторной планки фиксируются стальными прутами с резьбой.
• Шпилька фиксируется с роторными планками.
• Кронштейн прикручивается к перекладине и к нему фиксируется ручка.
• Шестерни ручки фиксируются между собой гайками.

Медогонка своими руками из пластиковой бочки

Медогонку из пластиковой бочки легко сделать всего за час. Ее можно назвать подручным инвентарем пасечника «на скорую руку». Преимущества у такого аппарата очевидны – скорость сборки конструкции при минимуме затрат времени и средств.

Но простота и малозатратность не умаляет ее рабочих свойств. По сути это все та же удобная, эффективная и рабочая медогонка, но облегченного варианта.

Для создания прибора из пластиковой бочки понадобится сама бочка (пищевая), небольшие куски или обрезки алюминиевого профиля, сетка, металлический прут, форсунка для приема откачанного меда и любой электроприбор с функцией вращения. Для этой цели можно использовать даже аккумуляторный шуруповерт.

Виды медогонок

Медогонка имеет простую конструкцию, поэтому вы без труда сможете ее собрать. Но сначала нужно определиться, из какого материала ее изготовить. Есть несколько вариантов:

• Деревянная емкость. Раньше все медогонки были деревянными. Вам не понадобится собирать конструкцию, для этого подойдет обычная бочка.
• Алюминиевая емкость. Легкое и практичное решение. Можно взять большую кастрюлю, бочку или бак.
• Нержавейка. Для сборного корпуса можно купить листы из нержавейки и соединить их с помощью сварки. А можно использовать бак от старой стиральной машины. Преимущества такого материала – долговечность, прочность, а также легкий уход (можно быстро помыть после работы).
• Пластиковая емкость также может применяться. Для этого берут бак со стиралки «Малютка» либо другую емкость из толстого и прочного пластика.

Как сделать оборотную двухкассетную медогонку своими руками

Оборотная двухкассетная медогонка обладает рядом преимуществ. Во-первых, она сравнительно небольшая и прекрасно подойдет для небольших пасек и начинающих пчеловодов-любителей. Во-вторых, все детали этого устройства выполнены из нержавеющей стали, а это веский аргумент в пользу долговечности аппарата и большой сопротивляемости к возникновению ржавчины. В-третьих, конструкция оборотных кассет позволяет быстро и эффективно откачать мед, не переворачивая рамки.

Кроме того, магазинный оборотный двухкассетный механизм снабжен удобным алюминиевым краном, подставкой-крестовиной и в варианте «электро» — электрическим приводом на 12 В, 220 В.

Принцип работы оборотной двухкассетной медогонки не отличается от работы стандартного радиального аппарата, но в нем есть существенная и очень полезная особенность. Дело в том, что кассеты в этом аппарате имеют возможность менять и фиксировать свое положение внутри барабана при помощи специальных штанг. Это дает возможность откачивать мед под разным направлением вращения и, в конечном итоге, более эффективно и полно собирать мед с соты.

Делаем дровокол с двигателем от стиральной машины

Предварительно составляется чертеж будущего устройства, в котором учитывается принципиальная особенность винтовой конструкции, заключающаяся в расположении древесины по отношению к конусу

Обращаем внимание, что заготовка должна устанавливаться строго вертикально

Проблема в том, что, если часть бревна оказывается под конусом, он ломается, либо вал гнется. Чтобы предотвратить подобную ситуацию и исключить попадание дров под конус, большинство пользователей устанавливают специальный киль, сохраняющий целостность вала. Такое приспособление гарантирует, что полено не затянет под конус, и предотвращает прокручивания вала в момент заклинивания. Отметим, что это помогает избежать оператору травмирования.

Кроме того, что киль защищает рабочую часть конуса, на него возлагается дополнительная задача. Когда наконечник конуса упирается в твердый слой древесины, то чурку не прижмет к столу. Но здесь необходимо беречь руки, чтобы они не попали между винтом и килем.

И все же, данный элемент рекомендуется установить, чтобы сохранить целостность конуса.

Любая установка базируется на каркасном основании, по которому выполняется монтаж. Станину сваривают из профиля либо делают из металлического листа. Примерные ее размеры – 2 на 4 либо 3 на 5 см. Площадка делится на две зоны – силовую и рабочую.

Силовая часть предназначена для подиума под электрический двигатель от стиральной техники. Он и станина представляют собой одно целое, потому что на данный элемент основания приходится основное воздействие нагрузочного характера.

В данной зоне располагается блок, отвечающий за управление двигателем, снятым со старой стиральной машины. Вся электрическая часть располагается на диэлектрической пластинке. Если есть возможность, ее следует спрятать в корпус из пластикового материала.

Рабочей зоной служит металлический стол толщиной в два – три миллиметра. Для разделения двух зон используют постамент, на котором крепится вал конуса. Отметим, что на сам вал конус не крепится. Даже при жестком соединении вал должен иметь свою опору из подшипников. Ее можно взять от подвески кардана транспортного средства с задним приводом и жестко приварить к станине.

Чтобы демпфировать рабочие рывки и аккумулировать запас момента кручения, вал рекомендуется оснастить маховиком, для чего разрешается использовать одноименную деталь от автомобиля, подходящую по диаметру.

Силовую зону рекомендуется защитить кожухом, для чего к станине наваривают пару профильных дуг. В нижней части устраиваются надежные ножки, высота которых не должна превышать двадцати сантиметров. Рекомендованная высота стола – по уровню вашего пояса, чтобы во время работы спина оставалась в выпрямленном положении. Но здесь есть один недостаток – крупные заготовки высоко поднимать над уровнем пола затруднительно. Из-за этого многие мастера изготавливают дровокол максимально низко.

Теперь посмотрим, как выполнить подключение электрического двигателя, снятого со стиральной машины. Отметим, что, несмотря на модель и марку машины, электрическая схема двигателей схожа, но незначительные отличия все же имеются.

Как правило, от старых машин используют три вида двигателей – коллекторный, асинхронный и с электронным управлением (в комплекте с управляющим модулем).

Чаще всего используют асинхронный вариант, способы подключения которого рассмотрим подробней.

На старых двигателях этого типа на пуск имеется отдельная обмотка. Для определения нужной обмотки тестером проверяем сопротивление, которое на пусковой должно оказаться выше. Чтобы осуществить запуск двигателя, нажимается пусковая кнопка, а выключение выполняется разрывом цепи, по которой подается напряжение. Чтобы поменять направление вращения, точки подсоединения обмотки пуска меняются местами.

Современный асинхронный двигатель от стирального агрегата приводится в работу проще, для чего понадобится обычный бытовой автомат. Соединение выполняется последовательно, перемычкой через две обмотки.

Кассеты: покупать или сделать своими руками

Кассеты для медогонки применяют для удержания сотовых рамок внутри барабана аппарата. Их можно просто купить в магазине специализированной техники, но можно сделать собственными силами. Для изготовления медогонок потребуется оцинкованная или хромированная сетка, алюминиевые заклепки и заклепочный ключ.

Для самодельных кассет используют нержавейку, железный прут, а некоторые пчеловоды для изготовления кассет применяют прессованную фанеру, деревянные бруски, оцинковку или даже обычную проволоку.

Железный прут или сетку собирают в конструкцию стандартной кассеты по нужному размеру, а затем крепят заклепками, точечной сваркой или толстой проволокой. После этого при необходимости готовую кассету следует покрыть тонким слоем краски по металлу.

Необходимые материалы и инструменты

При выборе подходящего материала важна его стойкость к различным воздействиям и допустимость контакта с пищевым продуктом. За основу конструкции может быть взято:

• дерево – устройство можно собрать полностью своими силами или использовать обычную бочку;
• фанера – материал привлекателен своей легкостью, что важно при эксплуатации и необходимости транспортировки медогонки;
• алюминий – легкий и прочный материал, низкая цена;
• нержавеющая сталь – прочный и доступный материал, привлекает высоким сроком службы и легкостью в уходе;
• пластмасса – небольшой вес, простота в уходе, экономичность.

Для медогонки удобно использовать старую стиральную машину, точнее барабан от нее. За основу лучше брать советскую технику «Алма-Ата» или «Сибирь».

Независимо от материала для корпуса установки обязательно подготовить следующие элементы:

• емкость для конечного продукта;
• арматура или металлические прутки подходящих размеров;
• подшипник;
• шкив;
• вал (ось);
• ремень;
• краник для слива меда;
• гайка для фиксации краника;
• универсальный силиконовый герметик;
• сетка на кассеты или проволока либо тонкие металлические прутики для ее изготовления;
• уголки и алюминиевые заклепки для фиксации;
• электрический двигатель для привода;
• защитная сетка;
• ротор;
• реостат (нихромовая спираль);
• кронштейн (вертикальное движение).

Список необходимых инструментов зависит от материла, который используется для изготовления медогонки:

• Для работ по дереву лучше использовать лобзик или циркулярную пилу, но можно обойтись и обычной ножовкой. В качестве крепежного материала запастись саморезами или гвоздями и соответствующим инструментом – шуруповертом или дрелью либо молотком. Вместо крепежей можно использовать клей. Для выравнивания материала нужен рубанок (по возможности фуганок).
• При изготовлении пластмассовой медогонки можно использовать ножовку по металлу, паяльник, сварочный аппарат.
• При использовании алюминия или нержавеющей стали нужна болгарка.

Правила работы

Для начала работы медогонку нужно установить так, чтобы она не раскачивалась. Ее устанавливают на ровной поверхности пола, а ножки крестовины прикручивают болтами или саморезами. Перед распечатыванием рамок их следует подержать в теплом месте несколько часов, чтобы мед смягчился и начал топиться. Впоследствии это действие существенно упростит откачивание меда в барабане устройства.

Пчелиные рамки распечатывают специальным ножом или вилкой. Для этой цели используют специальный паровой нож или слегка подогревают обычный. Распечатывание рамок с сотами нужно производить очень аккуратно, ведя нож строго по плоскости рамки, не допуская углубления лезвия в соты. Эта работа требует сноровки и непрерывности. Если медогонка небольшая – от 2 до 4 рамок, то с работой справится один человек. А если прибор вмещает большее количество сотовых рамок, то для такой работы потребуются помощники.

После распечатывания рамок их устанавливают в кассеты, тщательно распределив вес по всему барабану. Перед запуском центрифуги нужно еще раз проверить расположение рамок – нижние бруски сотовых рам должны двигаться вперед. При правильном расположении рамок барабан медогонки плавно наберет скорость, а сами деревянные рамки не будут ломаться во время вращения.

Вращение барабана следует начинать постепенно, плавно ускоряя его. Вначале освобождается от меда одна сторона сотов, а затем рамки переворачивают другой стороной и откачивание с этой стороны производится полностью. Потом рамки снова поворачивают и завершают процесс. Такое действие нужно для того, чтобы давление центробежной силы не выдавило соты из рамки, приводя их в негодность.

Если все вышеуказанные действия будут сделаны правильно, то через некоторое время из нижней втулки бака медогонки начнет поступать первый мед.

Как правильно ставить рамки в медогонку

Перед установкой рамок в барабан пчелиные соты вначале нужно распечатать. Затем рамку устанавливают так, чтобы нижний брус рамки шел навстречу вращению барабана. Это важно, так как края ячейки всегда приподняты кверху и может произойти перекос.

При установке рамок нужно следить за правильным распределением веса в барабане. Сотовые рамки имеют разный вес, поэтому в противоположные секции нужно ставить рамки приблизительно одного размера и веса. В противном случае, барабан начнет раскачиваться и не сможет набрать нужную скорость вращения.

Чем можно мыть медогонку

С течением времени медогонка нуждаются в генеральной чистке. Даже аппараты из нержавеющей стали начинают ржаветь в швах, в местах соединения деталей и окисляются. Это не только портит внешний вид прибора. Застарелые капли меда окисляются на кассетах из проволоки и стенках емкости и превращаются в черные ядовитые слизи.

Чтобы этого не случилось, всякий раз после работы аппарата его обязательно нужно промывать и чистить. Это можно сделать следующим образом:

1. По возможности убрать с медогонки элементы привода, крышки и поперечину. Вынуть из аппарата кассеты, вал и поместить бак боком на плиту для прогревания. Это можно сделать на летней кухне. При этом нужно следить за тем, чтобы не сжечь резиновые прокладки.
2. Внутрь емкости медогонки всыпать немного измельченного воска. Как только воск от нагревания начнет плавиться, бак с осторожностью нужно переворачивать, чтобы вся внутренняя боковая поверхность медогонки покрылась тонким слоем воска.
3. После того как стенки бака покроются воском, аппарат нужно поставить в вертикальном положении, чтобы воск покрыл дно.
4. Затем большим тампоном из ветоши, накрученным на палку, нужно натереть боковые поверхности и дно так, чтобы вместе с воском удалить остатки меда, пчелиного клея (прополиса), ржавчины и мелкого мусора.
5. Все небольшие съемные детали также можно промыть и натереть горячим воском.

Воск прекрасно чистит медогонку от продуктов переработки меда, а это помогает сохранить аппарат в отличном рабочем состоянии на много лет.

Чем и как смазать медогонку

После активного сезона сбора и откачивания меда встает вопрос о хранении медогонки до следующего года. Пред тем как поставить ее на зиму, нужно тщательно промыть, высушить и смазать.

Все поверхности, механизмы, съемные и статичные детали следует смазать антикоррозийной смесью и машинным маслом. Затем упаковать медогонку под специальный холщовый чехол, чтобы избежать попадания внутрь мусора, паутины, пыли или мелких насекомых.

Хранить медогонку нужно в сухом проветриваемом помещении с постоянной температурой. При правильном режиме и тщательном уходе устройство прослужит еще не один сезон без ремонта и дорогого обслуживания.

Особенности эксплуатации

Перед использованием все детали медогонки нужно промыть и посушить. Далее в кассеты вставляют рамы с распечатанными сотами и запускают их движение, предварительно подставив под сливное отверстие ёмкость для сбора продукции. Основное требование при эксплуатации медогонки — качественное закрепление бака. Это позволяет не только облегчить процесс откачки мёда, но и сохранить целостность деталей оборудования.

При установке прибора можно использовать лапки крестовины подходящего размера. Правильность установки можно проверить при помощи уровня. Для противоположно расположенных кассет нужно подбирать рамки одинакового веса. По окончании всех манипуляций оборудование следует промыть под струёй тёплой воды (+40°С), затем просушить.

Металлические детали следует смазать машинным маслом после просушки, чтобы не допускать появления ржавчины. Медогонка — чрезвычайно важный предмет на пасеке. Прибор используется для откачки мёда. Его можно приобрести в магазине или же соорудить из подручных средств, затратив минимум финансовых вложений.

Изготовление аппарата

Прелесть медогонки заключается в простоте ее сборки. Для этого подойдут буквально любые подручные материалы. Раньше были распространены деревянные конструкции, теперь же чаще можно встретить аппараты из стали и алюминия. Конечно, такое устройство обойдется дороже, но и прослужит оно намного дольше.

Самодельная медогонка может быть собрана из разных материалов, среди которых:

1. Дерево. Для начала понадобится бочка подходящего размера. Если таковой не обнаружится либо она окажется слишком тяжелой, можно собрать корпус из фанеры средней толщины. Части аппарата соединяют между собой с помощью клея или небольших гвоздей.
2. Алюминий. Наверное, это один из самых простых в сборке вариантов. Достаточно найти алюминиевую цистерну или кастрюлю приличного размера, также идеально подойдет корпус старой стиральной машины. Стиральные баки в них обычно делают из материалов, которые не окисляются и не гниют, что имеет большое значение при работе с пищевыми продуктами. Сделанный из алюминия агрегат будет легким и практичным.
3. Нержавеющая сталь. Еще один невероятно популярный материал для медогонки. В качестве корпуса можно использовать корпус стиральной машины из стали. Если нужно собрать конструкцию определенного размера, листы стали можно приобрести на любом строительном рынке.
4. Пластмасса. Дешевый и легкий в сборке вариант. Для корпуса подойдет любая пластиковая бочка. Главное требование к ней — быть достаточно прочной, чтобы выдержать скорость вращение и нагрузки при рабочих циклах.

Типы конструкций

Основную работу выполняют законы физики, а именно — центробежная сила. Сначала соты с медом раскрывают при помощи специального ножа, затем размещают в специальных кассетах внутри устройства. Ротор вращает кассеты с сотами, мед при этом выбрасывается на внутренние стенки медогонки, стекает по ним в самый низ устройства, где через отверстие в дне выливается в заранее приготовленные емкости.

Из чего ни была бы сделана медогонка, ее конструкция будет примерно одинаковой:

• внутренняя часть, в которой размещаются рамки для кассет и привод, вращающий ротор;
• внешняя емкость — конечный «пункт назначения» меда.

Основную работу выполняют законы физики, а именно — центробежная сила
Выделяют два основных типа конструкций, которые отличаются друг от друга способом расстановки рамок: медогонка радиальная и хордиальная. Внутри приспособлений первого вида рамки размещаются вдоль радиуса, расходясь от центра в виде лучей. При хордиальном расположении кассеты прикрепляются по хордам окружностей вдоль внутренних стен бака медогонки. На просторах СНГ более распространен второй вид. У каждого вида есть свои преимущества и недостатки: собрать радиальную медогонку сможет даже новичок, хордиальная конструкция намного эффективнее в работе.

Размер аппарата будет зависеть от величины рамок. Специалисты рекомендуют ориентироваться на радиус в 65 см. Если пчеловод недавно занялся сбором меда, ему советуют начать с агрегата с 3 или 4 рамками.

Самодельная медогонка: принцип работы, изготовление

Медогонка своими руками поможет сэкономить средства, поскольку этот аппарат является основной статьей расходов начинающих пасечников при покупке инвентаря. Серьезный пчеловод не может обойтись без медогонки. Она пригодится при откачке больших объемов меда — вручную пришлось бы потратить много времени и усилий (и продукта, который потеряется в процессе).

Медогонка своими руками поможет сэкономить средства, поскольку этот аппарат является основной статьей расходов начинающих пасечников при покупке инвентаря

Источник
