Крыльчатка для фена своими руками

Однажды я столкнулся со следующей проблемой: у моей жены сломался фен, причем сломался в буквальном смысле (в процессе работы раздался треск который, как показало вскрытие, был вызван разрушением крыльчатки).

Не знаю, что послужило причиной, но в результате из шести лопастей на крыльчатке осталось всего две.

Фен был хороший, полупрофессиональный, поэтому выкидывать его было жалко… Естественно, была предпринята попытка ремонта.

Первый этап – разборка на составляющие и, собственно, диагностика повреждения.

Выявив неисправность, я сначала хотел снять крыльчатку и напаять новые лопасти, вырезанные из консервной банки (предварительно отломав оставшиеся).

Смысл этой «напайки» заключается в том, что металлические лопасти, предварительно раскаленные паяльником или на электрической плитке, вплавляются в пластмассу вала, который необходимо по возможности привести к идеально круглому состоянию.

Лопасти так же должны быть по возможности одинаковыми. Все это делается для профилактики «биения» крыльчатки, которая усиливает износ моторчика.

Но вот незадача – моторчик, вместе с нагревательными элементами был «упакован» в цилиндр, разобрать который не так-то просто. А, значит, и снять крыльчатку со шпинделя (шпиндель – это вал двигателя) у меня не получилось.

Для этого я даже попробовал «выпрессовать» ее, заворачивая в центр саморез. Но последний просто сломался, оставив 5 миллиметровый «пенек» – видимо, производители уделяют слишком пристальное внимание фиксации движущихся элементов.

Пришлось мне отказаться от первоначального плана и придумать новый.

После получаса раздумий я решил, что можно попробовать насадить на оставшийся обломок самореза новую крыльчатку, изготовленную из… дна пластиковой бутылки. Рассмотрите это донышко внимательно (оно неровное, обладает рядом утолщений, выпуклостей, которые придают ей необходимую жесткость).

Отрезал донышко, сделал 6 радиальных разрезов и развернул образовавшиеся лопасти под углом к плоскости «диска». Получившийся импровизированный вентилятор я просто накрутил на резьбу оставшегося самореза, предварительно наколов шилом в центре отверстие (на дне бутылки оно отмечено точкой).

Проверка работоспособности показала, что функционал восстановился практически полностью.

Конечно, мощность воздушной струи снизилась (все-таки это бутылка, а не аэродинамически выверенный ротор), но работает фен уже третий месяц вполне исправно, без нареканий от моей «половинки».

америки не открою, про данный способ многие слышали, но часто упоминалось что нужен какой-то особенный супер-клей, в данном случае применил клей из фикспрайса и обычную пищевую соду, результатом доволен. Описание из бортовика:
Однажды случилась у меня неприятность, поломались лопасти у вентилятора отопителя, как результат уже выше второй скорости была сильная вибрация, а на третей уже вибрировало и содержимое бардачка. Сначала хотел заменить вентилятор, но от ВАЗа ничего подходящего не нашел, на разборах отдельно не продавали, а в магазине цена превышала психологически важную отметку в тыщу рублей.
Решил воспользоваться старым дедовским способом, сода+суперклей…

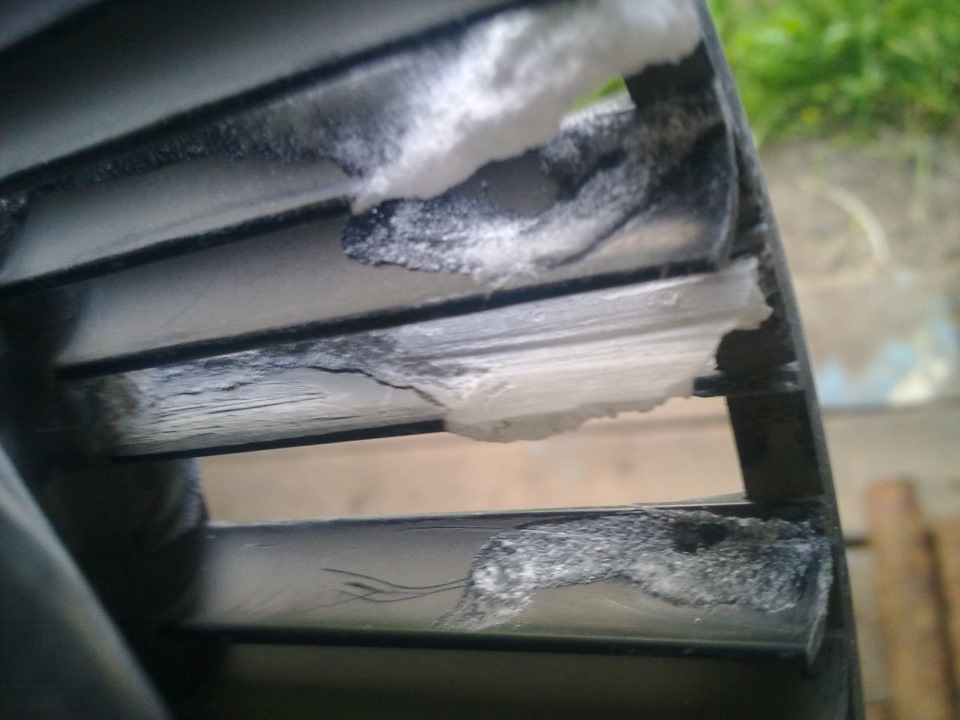

Купил суперклей в фикспрайсе, соду нашел на кухне. Технология простая, наносим суперклей на поверхность, где крепились лопасти, и сразу же посыпаем содой, чуть подождать, и снова суперклей, и посыпаем, и так слой за слоем наращиваем новую «лопасть»

Делать данную операцию лучше на открытом воздухе, так как в воздух выделяются пары цианида, что ядовито, и так же выделяется много тепла, если делать в быстром темпе, то пластик заметно нагревается. Я наращивал сразу несколько лопастей, что бы давать им остывать

После того как лопасть «выросла» нужно дать клею схватиться, проверял на отлип, как перестал клеиться к пальцам, можно приступать к обточке. Для этого использовал надфили, сначала плоским сделал лопасть плоской, а потом круглым придал изгиб как у других лопастей.

больше всего пришлось повозиться с четвертой лопастью, она отлетела полностью, пришлось сначала вклеить несколько отрезков медной проволоки для армирования и задания направления, а затем действовал по накатанной. Фоток финала не сделал, так как руки перепачкал так что боялся уничтожить телефон, да и темнело уже, а надо было еще и печку собрать.
Результат отличный — ничего не гремит даже на максимальном обдуве, боялся что может будет запах при нагреве, но после прогона на максимальном обогреве стекла, посторонние запахи отсутствовали и самое главное — ничего не отвалилось =)
Цена вопроса — 47 рублей

Без преувеличения можно сказать, что фен живёт сегодня в каждом доме. Этот мягко жужжащий аксессуар, дующий тёплым воздухом, навсегда вошёл в женский арсенал, стал предметом первой необходимости и используется не только для сушки волос, но также для укладки и создания определённых стилей причёски. Однако иногда наступает момент, когда внутри фена что-то начинает безобразно хрустеть, волна тёплого бриза превращается в северный ветер, а внутренний голос настойчиво подсказывает, что нужна срочная починка.

Конструкция фена для сушки волос

Принципиальное устройство всех фенов можно считать идентичным. Разобраться с ним под силу каждому человеку, владеющему отвёрткой и базовыми школьными знаниями об электротехнике.

Каждый фен состоит из четырёх основных частей:

Электромотор. Двигатели бывают нескольких видов — на 12, 24 или 36 вольт. Это сделано для того, чтобы обезопасить пользователя. Ток из сети имеет напряжение 220 В и является опасным для здоровья человека. При помощи электронной схемы происходит понижение напряжения, благодаря чему крыльчатка, нагнетающая воздух к соплу, работает от небольшого мотора постоянного тока, который абсолютно безопасен для человека.

Фен работает от электродвигателя, к которому подаётся пониженное питание из соображений безопасности

Крыльчатка забирает воздух через щели в корпусе фена и гонит его в сторону сопла

В продвинутых моделях фенов установлено несколько спиралей для обеспечения работы устройства в двух или трёх режимах нагрева

Следует отметить, что эффективность прибора в целом зависит от слаженности работы всех конструктивных компонентов. Если, например, воздушный канал забит и скорость потока замедлена, спираль обязательно начнёт перегреваться, а это повлечёт либо выход её из строя, либо повышенную температуру исходящего потока. Нарушение работы электронной схемы может привести к падению напряжения на электромоторе, вследствие чего фен будет работать не в полную мощность.

Первое упоминание о фене связано с именем французского парикмахера Годфруа (A. Godenfroy). Именно он в 1888 г. предложил своим клиентам сушить волосы при помощи запатентованного устройства, работающего от «любого источника тепла». В 1908 году известная берлинская электротехническая фирма AEG зарегистрировала торговую марку «Фён», что в переводе с немецкого означало «тёплый альпийский ветерок». Первые приборы были довольно громоздкими и тяжёлыми, корпус состоял из металлического кожуха и весил около 2 кг.

Прототипы современного фена были большими и тяжёлыми

Возможные неисправности фена и их устранение

К сожалению, техника имеет свойство ломаться. И часто — в самый неподходящий момент. Даже дорогие модели, выпускаемые уважаемыми фирмами, могут выйти из строя. Причиной этого может стать как несоблюдение правил эксплуатации, так и независящие от человека факторы. Например, скачки напряжения в сети, играющие дети или домашние животные, у которых режутся зубы. Ситуации бывают разные, но в любом случае не стоит экстренно бежать в магазин за покупкой нового прибора. Возможно, разобравшись в причине поломки поближе, можно восстановить нормальную работу фена без посторонней помощи, своими руками.

Нижеследующая информация о ремонте не относится к моделям нового поколения, оснащённым ионизаторами воздуха и инфракрасными излучателями. Устройство таких фенов значительно сложнее, ремонтировать в домашних условиях их не рекомендуется.

Отсутствие питания

При возникновении неполадок в работе прежде всего нужно обратить внимание на состояние сетевого шнура и провести его визуальный осмотр. Он не должен греться во время работы. Если на нём есть какие-либо повреждения изоляции, переломы или вздутия, нужно проверить, поступает ли ток к прибору.

Фен может не включаться из-за повреждения изоляции кабеля

Для этого нужно:

Перед тем как разбирать фен, не забудьте отключить его от сети, выдернув шнур из розетки

Читайте также: Оставь мне своими руками

Открутив все винты, нужно осторожно поддеть пластмассовые заглушки и разъединить корпус

Необходимо проверить все контакты на обугливание или на изменение цвета, которое также является признаком неправильной работы цепи питания

В случае обнаружения повреждений контакты нужно зачистить ножом или наждачной бумагой, но ни в коем случае не влажной тканью. Иногда этого достаточно, чтобы восстановить нормальную работу прибора.

Включить прибор на несколько секунд в сеть. При этом клавиша включения должна быть в положении «Выкл.» или Off. Для проверки наличия напряжения поднести индикатор обеим клеммам кнопки.

Если на проверяемом контакте есть «фаза», лампочка индикатора загорится

Лучшим решением проблемы повреждённого шнура питания будет замена его на новый. Но если заменить кабель возможности нет, можно выйти из положения, зачистив «плохие» контакты и соединив их при помощи скрутки. Место соединения нужно тщательно заизолировать диэлектрической липкой лентой.

Если вы устранили повреждение шнура питания, соединив провода вскрутку, обязательно обмотайте открытое место изолентой

Если проблема в кнопке, её нужно почистить и подтянуть винты крепления клемм. В крайнем случае можно временно отключить кнопку, соединив провода напрямую. В этом случае мотор будет включаться сразу после подсоединения шнура к розетке.

Если кнопка управления феном вышла из строя, до приобретения новой детали провода можно соединить напрямую, правда, при этом некоторые режимы прибора перестанут работать

Не работает вентилятор

Самая распространённая причина остановки вентилятора — волосы. Во время работы фен затягивает мелкие волоски внутрь и они наматываются на ось пропеллера. Со временем вращение затормаживается и в конце концов прекращается вообще. Очевидно, что лучше периодически чистить вентилятор и не доводить ситуацию до критической. Тем более что сделать это легко — пинцетом или небольшой щёткой извлечь волоски из крыльчатки не составит большого труда.

Снаружи можно почистить отверстия для забора воздуха, а для того чтобы добраться до вентилятора, нужно разобрать корпус

Критерием нормальной работы вентилятора служит свободное вращение пропеллера на оси двигателя.

Если ситуация повторяется часто, нужно внимательно обследовать обратную сторону воздушной трубы. Возможно, повреждена решётка воздухозаборника и через неё проникает слишком много посторонних предметов. Выйти из положения можно, наклеив на решётку москитную сетку или марлю, но держаться она должна прочно, чтобы её не засосало внутрь. В некоторых моделях предусмотрен входной воздушный фильтр. Возможно, пришло время его почистить или заменить.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Исходящий воздух не нагревается

Спираль является одним из самых уязвимых мест всех фенов. Несмотря на то, что современные нагревательные элементы достаточно надёжны, на них сильно влияет исправное состояние всех других конструктивных элементов. Хорошо, если в приборе предусмотрено автоматическое отключение спирали при перегреве. Если же нет, то сгореть она может если, к примеру, забился пропеллер или неисправен электромотор. Первым признаком превышения нагрузки на спираль служит характерный запах гари, который возникает при работе фена.

Запах может сохраняться и после отключения прибора, что говорит о необходимости проверки исправности электромотора.

Другим косвенным свидетельством чрезмерного нагрева спирали может служить высокая температура корпуса. Нагреваться он не должен. Аномальное повышение температуры свидетельствует о неисправности.

При перегреве нагревательная спираль разрывается

Ремонт нагревательного элемента также начинается с разборки фена. Чаще всего разрыв виден невооружённым глазом. Если повреждение не носит тотальный характер (оплавление больших участков или разрывы в нескольких местах), устранить его несложно. Нужно лишь снова соединить концы спирали. Лучше всего, конечно, их спаять, но если специальных навыков нет, можно жёстко скрутить, сжав соединение плоскогубцами. Так как нихромовая проволока довольно тонкая, при включении на стыке образуется микроэлектрическая дуга и концы спирали свариваются.

Важно не только восстановить целостность нагревателя, но и определить причину, приведшую к перегреву. Иначе очень скоро всё повторится. Если вскрытие показало, что спираль повреждена в нескольких местах, лучше заменить её целиком. При этом подбирать нагревательный элемент нужно той же фирмы-производителя, что и фен.

Интересно, что возникнув как парикмахерский аксессуар, фен вскоре нашёл применение в таких отраслях хозяйства, как строительство и электромонтажная пайка. Технические фены применяются во многих процессах обработки строительных материалов, для ускорения процесса просушки, нагрева клеевых составов, термоусадочных трубок и т. д. Сегодня даже для розжига углей в мангале применяют специальный высокотемпературный фен.

Видео: разборка и ремонт фена Maxwell

Проблемы с электродвигателем

Двигатель предназначен для вращения вентилятора. Обычно в хорошем фене есть клавиша переключения скоростей, при помощи которой выбирается оптимальный режим подачи воздуха. Управление происходит за счёт изменения силы тока, подаваемой на двигатель. Для этого внутри корпуса расположена электронная схема, которая тоже, кстати, может выйти из строя.

Электропривод вентилятора фена обеспечивает его вращение на разных скоростях в зависимости от выбранного режима работы

Характерными признаками испорченного мотора являются треск при включении и неравномерность работы. Сухие разряды возникают вследствие пробоя изоляции обмоток. Иногда слышен гул внутри прибора, но вентилятор не вращается. Возможно появление запаха горелой проводки.

Двигатель постоянного тока имеет несколько обмоток, обрыв которых является самой частой причиной выхода его из строя

Ремонт двигателя в домашних условиях достаточно затруднён. Это связано с его малыми размерами и необходимостью применения специальных приборов для диагностики. Если же сгорели обмотки якоря, то перемотать их можно, только используя специальные приспособления. Гораздо легче просто заменить испорченную деталь. Тут нужно лишь аккуратно извлечь старый мотор, а на его место вмонтировать новый.

Видео: как разобрать и отремонтировать фен Scarlett

Неполадки блока управления

Работа всех узлов внутри фена взаимосвязана. И основным координирующим звеном является электронный блок управления. Кроме трансформации переменного тока в постоянный он осуществляет изменение режимов работы мотора, регулирует степень накала спирали. Схема относительно несложная, но профессионально разобраться в ней может лишь специалист.

Электронная схема расположена возле кнопок управления внутри рукоятки

Из-за перепадов напряжения в сети, нарушения правил эксплуатации или попадания влаги на электронную плату может возникнуть нарушение нормальной работы блока. Визуально это выражается в изменении внешнего вида деталей. Конденсаторы деформируются, вздуваются. Сопротивления (резисторы) темнеют и обугливаются. Соединительные дорожки на печатной плате могут оплавиться и разорваться. При наличии запасных радиодеталей и паяльного оборудования можно произвести замену и восстановить работу электроники. Но можно заменить блок и целиком.

Для ремонта электронной платы необходимо иметь специальные приборы и квалификацию

Если говорить о порядке диагностики сломавшегося прибора, то её следует проводить по принципу «от простого к сложному». Это значит, что вначале нужно осмотреть механическую часть (шнур, кнопки, крыльчатку). Затем — электрическую, проверить целостность соединительных проводов, контакты и клеммы, работу электродвигателя и спирали. И, наконец, провести ревизию электроники — блока управления, других систем и блокировок. Если осмотр микросхемы не дал вразумительных результатов, её проверяют при помощи тестера.

Видео: диагностика и ремонт фена

Как снять крыльчатку вентилятора

Зачастую в фенах повреждаются лопасти крыльчатки. Это происходит постепенно, по мере накопления постороннего мусора, затягиваемого воздушным потоком через сепаратор. Однажды количество инородных помех превышает критическое состояние и лопасти трескаются. Происходит это во время включения прибора, когда мотор набирает обороты и вращательное усилие становится максимальным.

По мере накопления мусора и пыли внутри фена лопасти вентилятора испытывают всё большее сопротивление при вращении и, наконец, ломаются

Первым признаком сломанной крыльчатки является появление вибрации. Кроме этого, можно услышать, как трещат осколки пластика внутри корпуса. Если такое случилось, крыльчатка подлежит замене. Нужно снять защитный кожух, внимательно осмотреть устройство крепления пропеллера к мотору. В разных моделях соединения бывают разными. Но принцип, как правило, один — ось крыльчатки напрессована на привод электромотора. В большинстве случаев её несложно снять, осторожно поддев отвёрткой. Иногда для этого нужно извлечь мотор с пропеллером из корпуса и уже после этого отсоединить лопасти.

Все ремонтные работы проводятся только при отключённом питании бытовой техники. Это лучшая гарантия безопасности. Если фен находится на гарантийном обслуживании, все текущие проблемы целесообразнее решать в специализированных организациях. Самостоятельный ремонт и неправильная эксплуатация отменяет гарантийные обязательства производителя. Прежде чем использовать прибор, нелишним будет внимательно ознакомиться с рекомендациями предприятия-производителя.
