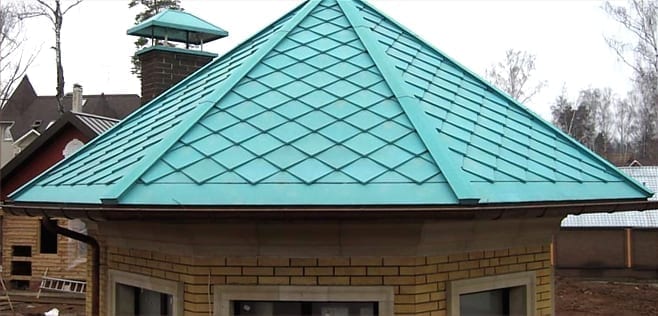

Медная и металлическая шашка: популярная кровля из штучных элементов

Медная и металлическая шашка — это кровля , которая пришла к нам из древности и сохранилась по сегодняшний день. Кровельная чешуя — это покрытие , которое сегодня приобретает необыкновенную популярность у архитекторов. Некоторое время назад этот материал был незаслуженно забыт: в 19 веке, в результате научно-технической революции и изобретения новейших строительных материалов, традиционная медная и металлическая кровля отошла на задний план.

Однако время идет, и старинные традиции вспоминаются, возрождаются и даже немного адаптируются под настоящее время. На сегодняшний момент современные технологии сделали сооружение крыш с медными кровлями актуальными и доступными, а медь снова стала одним из самых востребованных кровельных материалов.

Раньше каждый элемент изготавливался вручную, сейчас же существуют специальные станки, которые намного упростили процесс. Смотрите на видео ниже, как руководитель Студии DIA Дмитрий Воюнков сделает кровельный штучный элемент.

После производства детали она крепится при помощи нержавеющих саморезов к сплошной обрешетке. Благодаря системе скрытого крепежа после того, как кровля будет готова, Вы не увидите ни одного самореза. Детали соединяются друг с другом при помощи зацепления замков и склепывания, а значит, риск протекания крыши из отдельных шашек исключен. Потоки воды направляются исключительно «по замку», они не проникают сквозь кровельный ковер и выводятся прямо за пределы крыши.

Преимущество кровельной шашки и чешуи :

• идеальна для криволинейных поверхностей: куполов, выступов, башенок;
• крепится по всему периметру крыши, поэтому срыв детали порывом ветра очень маловероятен;
• может быть изготовлена любой формы и размера;
• долговечна;
• проста в монтаже;

Но самое главное преимущество кровельной шашки — это свобода для творчества дизайнеров и архитекторов. Используя этот материал, Вы гарантированно получите уникальную архитектуру Вашего дома!

Источник

Как сделать фальцевую кровлю чешуйку

Фальцевая кровля чешуйка — необычайно красивый тип кровельного покрытия, который применяется в строительстве с давних времен и демонстрирует нам настоящее мастерство специалиста-жестянщика.

Различают кровлю шашкой, имеющую плоский вид штучных элементов, и кровлю чешуей — визуально выпуклую и поэтому напоминающую нам рыбью чешую.

Такой нетривиальный тип кровли часто используют в работе со сложными, ломаными типами крыш, арками и закругленными кровлями. Чешуей и шашкой сегодня покрывают не только всевозможные купола и башенки, но и кровли фешенебельных вилл и дачных застроек, тем самым придавая им дополнительное великолепие и престиж.

Главные достоинства кровли чешуйки

Преимущества шашки и чешуйки многочисленны и бесспорны, но заострим внимание на самых главных:

• превосходная эстетика кровельной чешуи, умноженная на богатый выбор размеров и форм деталей (ромб, трапеция, квадрат, прямоугольник) дает возможность интересно обыграть даже самые замысловатые архитектурные конструкции;
• герметичность и надежность: благодаря креплению деталей по всей поверхности крыши, вероятность их срыва сильным ветром практически нулевая, а вода беспрепятственно скатывается в нужном направлении;
• использование в работе с геометрически сложной формой крыш: чешуей можно покрывать как обычные скатные крыши, так и криволинейные или сферические поверхности;
• долговечность: для изготовления кровли чешуйки используются качественные материалы с длительным эксплуатационным сроком — медь, алюминий, оцинкованная сталь, реже цинк-титан и алюмоцинк.

Как сделать кровлю чешуйку или шашку: особенности монтажа

Монтаж чешуи или шашки — довольно трудоемкий процесс, который требует от кровельщика предельной аккуратности, терпения и запаса времени на устройство каждого примыкания и перехода.

Кардинальных отличий монтажа фальцевой кровли чешуей от монтажа металлочерепицы нет. Вначале укладывается стартовая деталь, к которой ряд за рядом крепятся чешуйки или шашки. Детали сцепляются между собой фальцевым замком, в итоге формируя монолитное покрытие. При выполнении пристыковок, примыканий, обрамления дымоходов и вентиляционных шахт используется классическая технология фальцевой кровли.

При выборе формы чешуи обычно отталкиваются от величины дома и конфигурации самой кровли. Размеры чешуек и шашек также могут варьироваться, что дает такой кровле большое преимущество перед черепицей стандартных размеров. При этом экономней всего по расходам металла в производстве являются размеры 21х21 см для шашек или 33х33 см для чешуек.

Благодаря такой маневренности в монтаже и пластичности деталей мастера способны сделать фальцевую кровлю чешуйку для воплощения практически любой задумки клиента — от монтажа луковичных куполов, эркеров и абсид до любых других типов «ломанных» поверхностей.

Источник

Чешуя для кровли (кровля шашкой)

1. Для чего придумали кровельную чешую
2. Какие виды чешуек бывают (фото здесь…)
3. Достоинства и недостатки кровли из чешуи
4. Что можно сделать с помощью кровельной чешуи
5. Из каких материалов делают чешую для кровли
6. Сколько стоит кровельная чешуя
7. Как устроена кровля из металлических чешуек

1. Для чего придумали кровельную чешую

Ответ: Для того чтобы строить красиво.

Наша компания освоила производство кровельной чешуи, именно, с целью помочь застройщику сделать свой объект нетривиальным. Имея великолепное архитектурное решение (проект здания), не иметь материалов его реализовать – очень обидно.

Занимаясь кровлями уже значительное время, нас не перестают удручать некоторые варианты убогих строительных решений

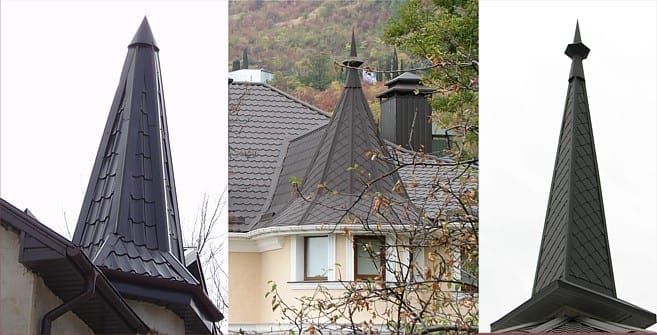

На фото слева: башенка, как и вся кровля, сделана из металлочерепицы.
А можно было сделать лучше – из чешуи для кровли, как на фото в центре и справа.

Это все потому, что не все строители знают, что можно из такого же металла, как металлочерепица, сделать фрагмент кровли чешуйчатой (кровля шашкой).

С помощью выпускаемой нами кровельной чешуи и предлагаемой технологии ведения работ, можно выполнять кровли любой архитектурной сложности, с минимальной строительной квалификацией и набором инструментов.

2. Какие виды чешуек бывают

Мастера кровельщики, в “упражнениях с жестью” научились делать кровли различных типов. Классность их работы поражает воображение

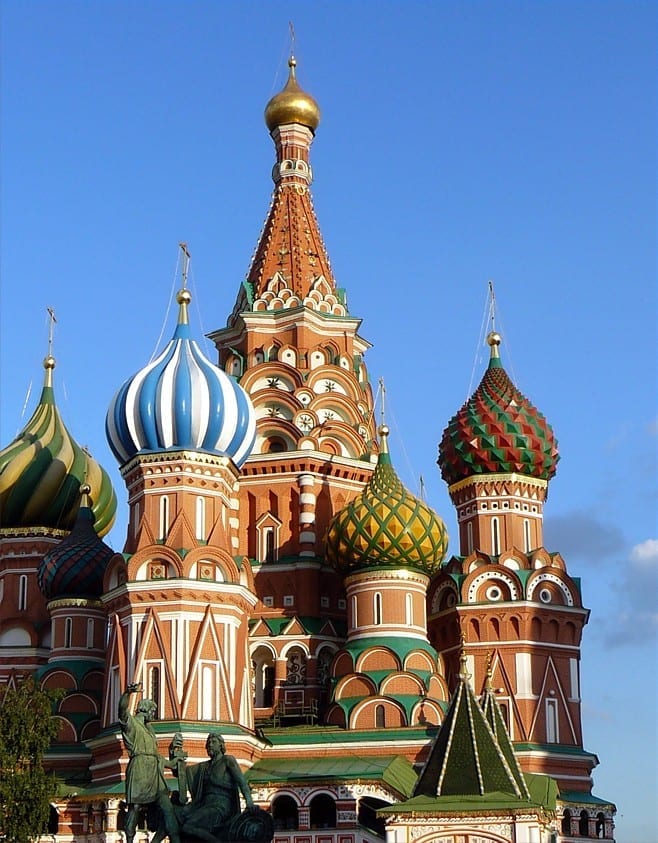

Храм Василия Блаженного. Красная площадь. Москва. Россия.

Чаще других встречаются такие виды чешуек (расположены в порядке увеличения стоимости)

Кровельная чешуя (техника “шашка”)

Объемная кровельная чешуя (техника “объемная шашка”)

3. Достоинства и недостатки кровли из чешуи

Преимущество:
Красиво! Ни как у всех…

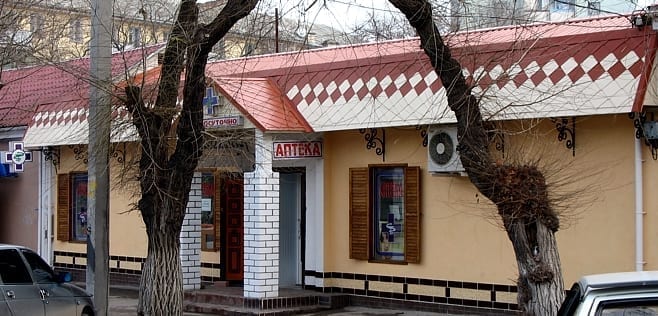

(на фото: козырек аптеки в Феодосии)

Преимущество:
Возможность использовать на поверхностях сложной формы

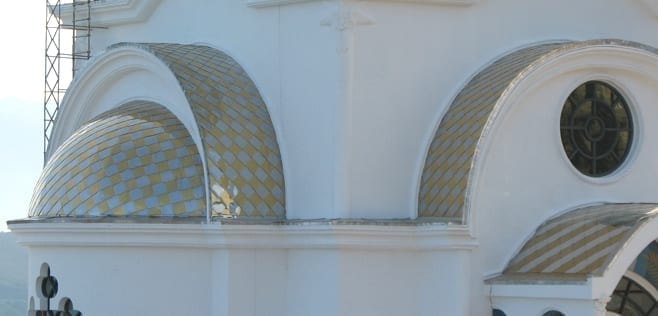

(на фото: элементы отделки храма Покрова Пресвятой Богородицы в Малореченском в р-не Алушты)

Преимущество:
При монтаже не используются кровельные саморезы

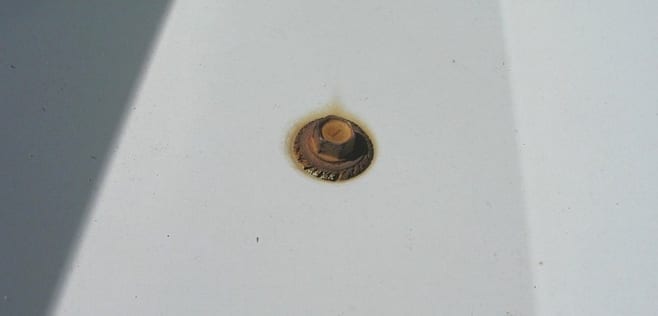

(самое слабое место современных металлических крыш – саморез)

– стоимость готового квадратного метра дороже чем из металлочерепицы.
– материал более трудоемкий в монтаже, чем профилированные настилы.

4. Что можно сделать с помощью чешуи

Кровли, купола, фасады, отдельные сложные участки и переходы на кровлях, козырьки….

Металлические чешуйки (ромбы, квадраты) можно делать разных размеров. Это является дополнительным преимуществом для реализации архитектурных решений.

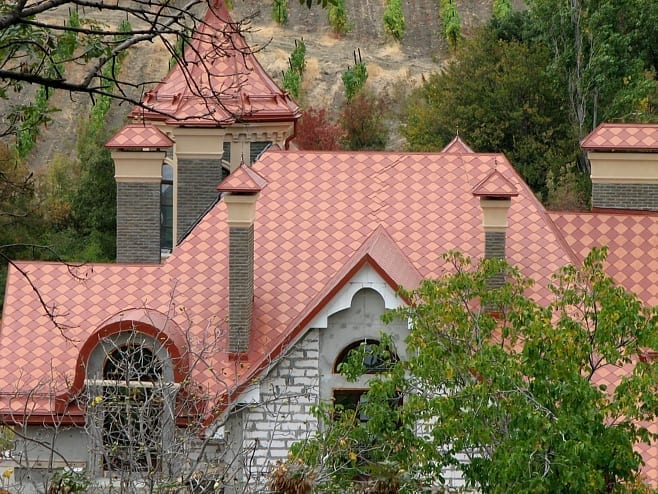

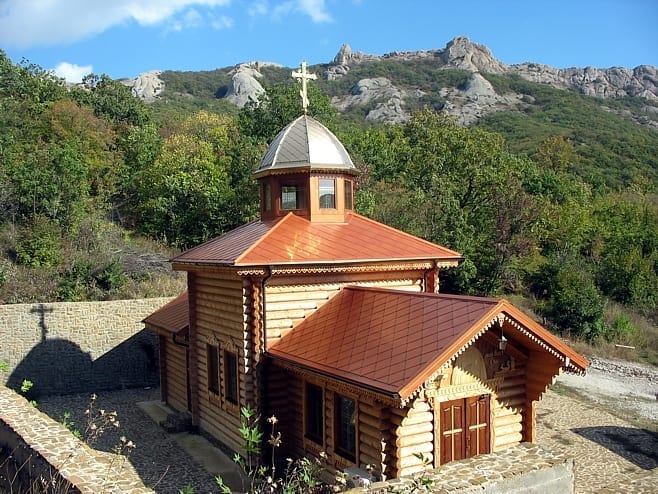

Вся кровля из чешуи.

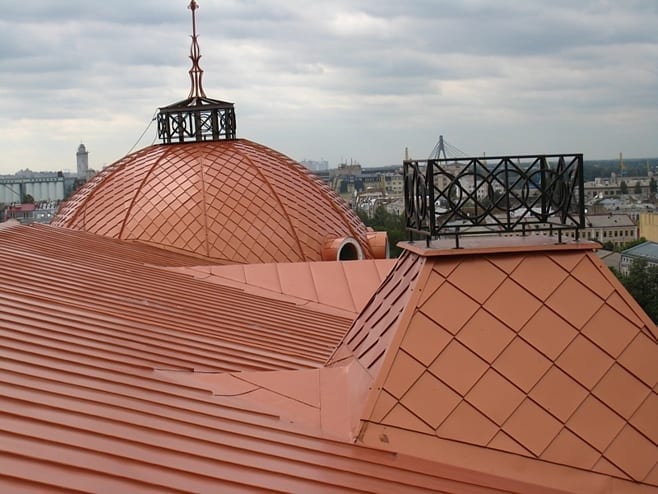

На куполе чешуйки мельче, чем на основной кровле.

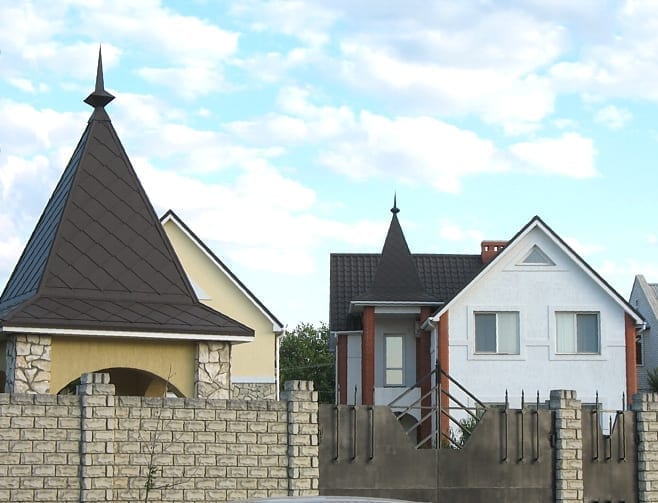

Башенки, из кровельной чешуи..

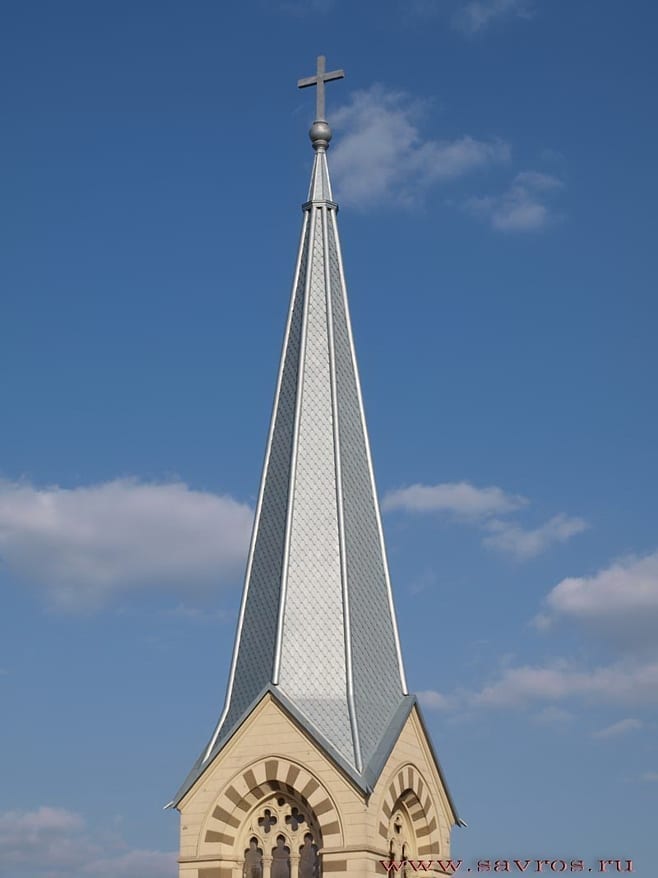

Фото шпили, выполненной кровельной чешуей

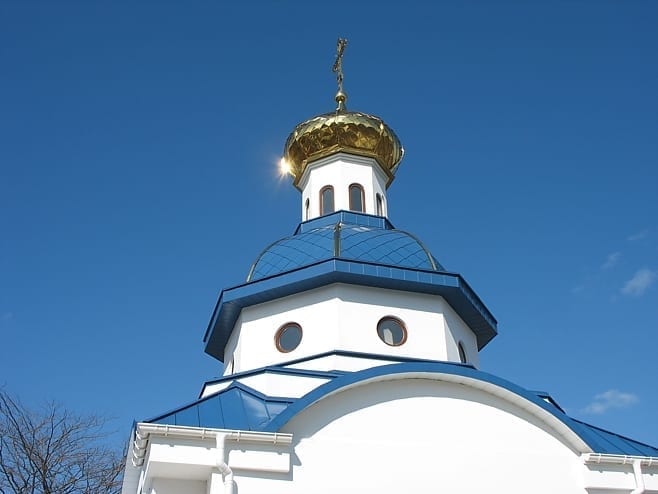

Фото купола и кровли храма

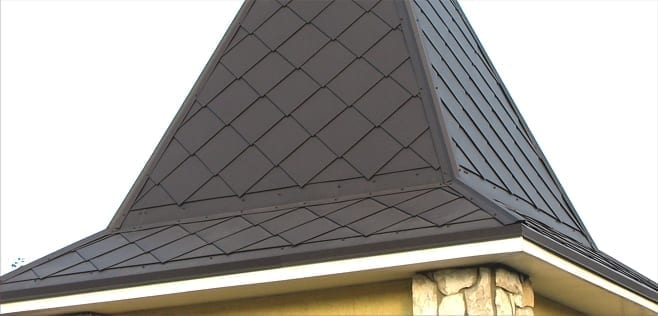

Отдельные элементы кровли могут быть выполнены чешуей

Козырьки над входами, тоже можно делать из чешуек..

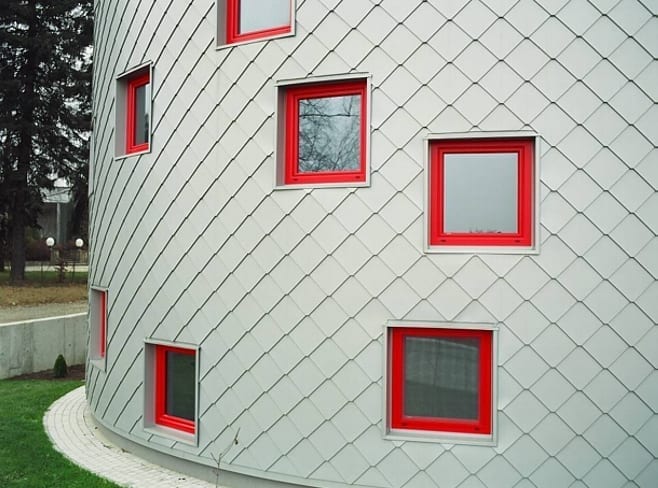

И фасады делают из чешуи (квадратов, ромбов)

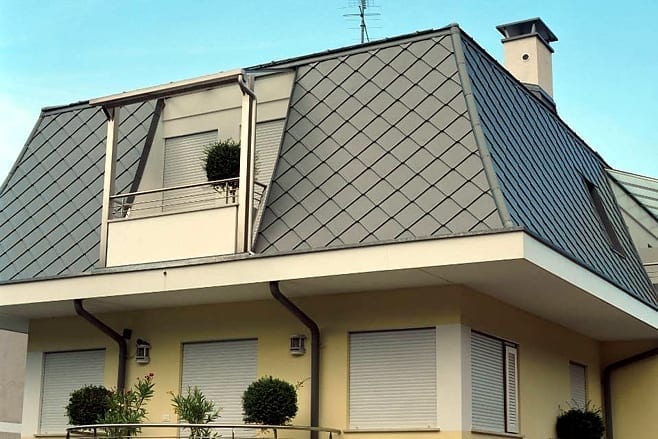

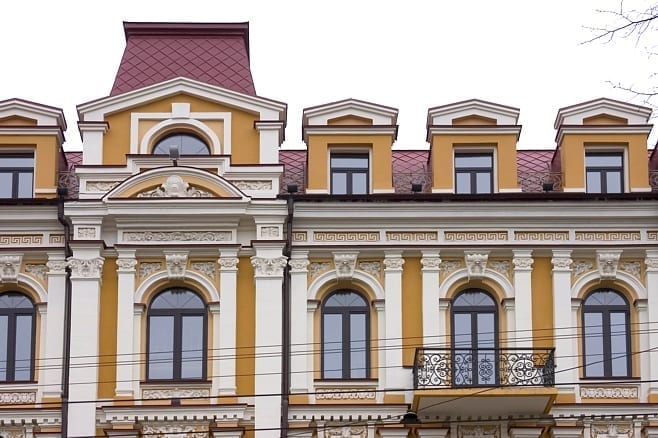

Фальшкровля выполнена из чешуи.

На этих зданиях верхняя кровля (которая не видна) выполнена более простым способом, а фальшкровлю (та часть крыши, которая просматривается) делают дорогим способом – с применением кровельной чешуи.

Тут – тоже решение, но в другом цвете.

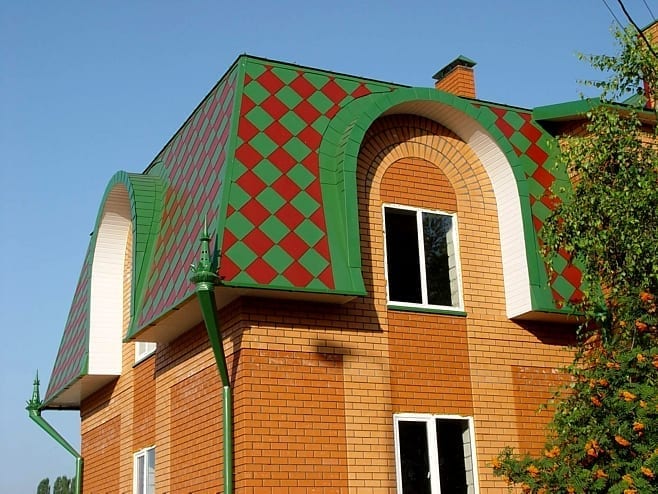

Есть и совсем необычные варианты решения фальшкровли

Возможно, вам кажется, что это очень пестро?

А что вы скажите про такое?

Очень-очень интересно. Правда?

5. Из каких материалов и как делается кровельная чешуя

В стандарте, мы предлагаем кровельную чешую из оцинкованного стального листа с цветным полимерным покрытием (толщ. листа 0,5мм). Виды покрытий и цвета смотри Карту цветов нашего сайта (жми сюда …)

Для её крепления не требуются клямера.

Отсутствие клямерного крепления – наше основное преимущество, дающие гигантский выигрыш во времени при производстве работ и стоимости готового квадратного метра.

Кроме оцинкованной стали с полимерным покрытием мы готовы делать изделия из меди и нержавеющей стали с покрытием тринитрид титана.

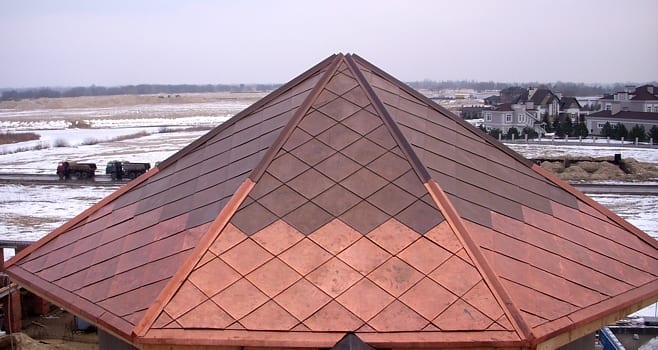

Башня на верхнем фото сделана из меди.

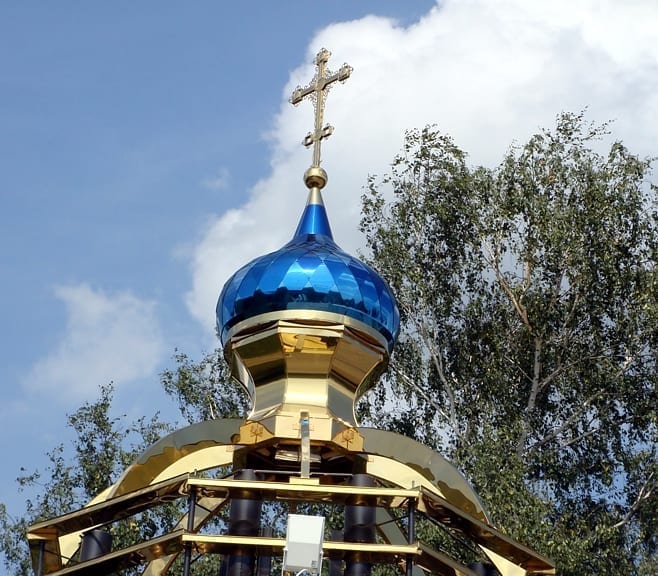

А эта церковная композиция сделана из нержавеющего листа с покрытием нитрид титана.
Он может давать чисто золотой цвет и насыщенный сине-голубой цвет.

6. Сколько стоит кровельная чешуя

Цена кровельной чешуи зависит от:

– применяемого материала
– размера чешуек (чем крупнее – тем дешевле)

7. Как устроена кровля из металлических чешуек

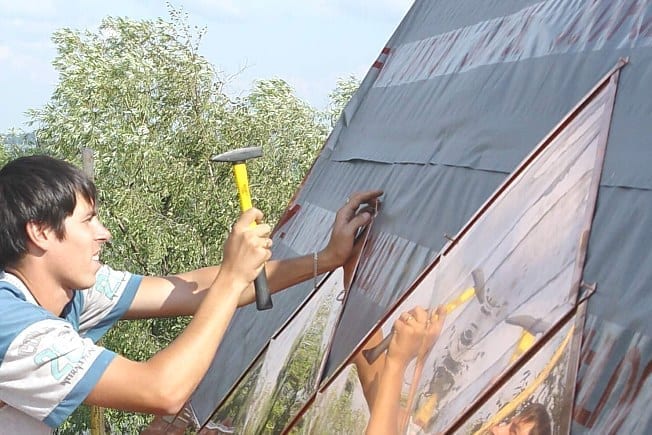

Поверхности (кровля или фасад), покрытие которых предполагается делать из кровельной чешуи, должны иметь сплошной настил из доски или плиты OSB. Поверх OSB (для кровли) выполняется подкладочный гидроизоляционный ковер. Рекомендованные уклоны кровли – такие же как и для большинства видов металлочерепицы.

Основное отличие нашей конструкции чешуек – Нет необходимости использовать по 4 клямера для каждой чешуйки. Наши чешуйчатые элементы имеют специальный “язычок” с отверстием, через которое чешуйка крепится к основанию толевым гвоздем (как битумная черепица) или пресшайбой (с помощью шуруповерта).

При этом, не нарушается герметичность конструкции, а прочность проверена ветровыми и снеговыми нагрузками.

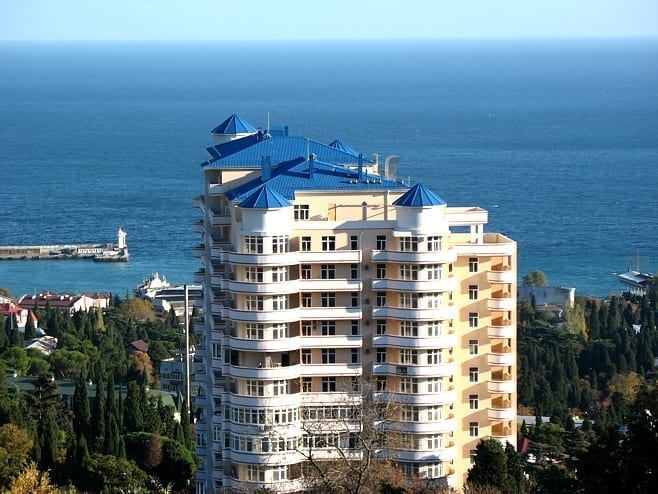

Высотная отметка башен, которые сделаны кровельной чешуей, в этом здании +45 метров. Здание находится в Ялте. Открыто всем морским ветрам. Построено еще в 2007 году. Простояло и ураганы и субтропические ливни

Далее….

Технология нашей кровельной чешуи содержит элементы “ноу хау”, которые нам не хотелось бы публиковать для всеобщей аудитории. Однако, мы, с радостью, готовы поделиться секретами с производителями работ – под конкретную поставку.

Особенность нашей технологии – собирается как конструктор из готовых типовых элементов. Отправляется в любую точку Украины.

Пример…

Объект был укомплектован (в т.ч. и шпиля на башне) “со слов заказчика”. Мы не выезжали на объект, абсолютно, не общались и не консультировали производителя работ. Отметим, что ребята никогда ранее такого не делали.

В этом случае аккуратности и добросовестности мастеров-кровельщиков оказалось достаточно, чтобы сделать чудесную беседку. МОЛОДЦЫ.

Вооружившись новыми знаниями – приступайте к реализации своей цели!
А мы поможем.
