Крепление отвала для минитрактора своими руками

Как сделать лопату-отвал на минитрактор своими руками (видео)

Крепление и подъемный механизм

Узел тракторного прицепа 2ПТС-4 для крепления отвала

Отвал, сделанный своими руками, должен иметь крепкий надежный подъемный механизм и прочные крепления. Для этого необходимо изготовить крепкую сварную конструкцию, внешне напоминающую литеру «А», имеющую дополнительные стальные элементы, расположенные продольно и к которой в районе средней перемычки необходимо при помощи сварки прикрепить специальный кронштейн. В качестве подъемного устройства для отвала желательно применить готовый гидроцилиндр, лучше всего купить соответствующий узел от тракторного прицепа 2ПТС-4.

Виды погрузчиков

Желая выяснить, как изготовить погрузчик на заднюю навеску МТЗ своими руками, целесообразно более подробно ознакомиться с разновидностями подобного рода оборудования, применяемыми в хозяйстве. Погрузчики различных типов позволяют существенно автоматизировать процессы погрузки/разгрузки, что делает их эффективным инструментом при необходимости частой перевозки грузов.

Для манипуляций с грузом может использоваться широчайший спектр навесного оборудования, среди которого следует упомянуть:

• ковш, который выполняет роль фронтального погрузчика при работе с сыпучими материалами либо грунтами;
• вилы, используемые при работе с одиночными объектами;
• захват челюстного типа — применяется на лесозаготовках, а также для работы с сыпучими типами грузов;
• стогомет — имеет ограниченную область применения, подходит для загрузки сена;
• установка-манипулятор, способная перемещать крупные одиночные объекты;
• КУН, дающий возможность работы с многочисленными сменными элементами;
• грузовая стрела с телескопическим механизмом — незаменимый инструмент при необходимости перемещения объектов на внушительную высоту.

На технику можно установить различное навесное оборудование Разбираясь, как сделать погрузчик на заднюю навеску, следует упомянуть, что подобные устройства также различаются по типу привода на механические, электрические и гидравлические модели. Учитывая конструктивные особенности тракторной техники МТЗ, а также принцип работы подобного рода манипуляторов, необходимо отметить, что для задней навески чаще всего используются манипуляторы, а также ковши.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

• исполнительный (рабочий) орган;
• механизм поворота;
• кронштейн крепления.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

• С баллона стравить избыточное давление, если таковое было.
• Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
• Разрезать получившуюся трубу вдоль на две половины
• При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
• Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
• Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
• Установка производится посредством толстого пальца.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

Как видно, для проведения работ понадобятся:

• рабочий материал;
• болгарка с дисками;
• электродрель со сверлами;
• болты с гайками;
• сварочный аппарат с электродами;
• гаечные ключи;
• круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Это интересно: Описание и характеристики тракторов кировец серии к-9000 — изучаем во всех подробностях

Как сделать своими руками?

Для самостоятельного изготовления отвал-лопаты первым делом нужно заняться подготовкой следующего набора инструментов:

• плоскогубцы;
• дрель, болгарка;
• сварочный аппарат;
• ключи, отвертки;
• крепежи в виде гаек, болтов, винтов, заклепок.

Помимо всего прочего, стоит приготовить стальную бочку, что имеет объем в 200 литров, а также полосы, выполненные из резины и стали. Схема изготовления лопаты на агрегат выглядит следующим образом:

• бочку необходимо разрезать на три части – это и будут детали для будущего оборудования;
• две части необходимо сварить в соответствии с контуром, в результате мастер сможет получить изделие, которое имеет толщину в 3 мм;
• для усиления нижней части овала стоит осуществить установку ножа;
• изготовление ножа происходит благодаря полосе из стали, что имеет толщину в 5 мм, длина должна равняться захвату отвала;
• в ноже стоит просверлить отверстия, что будут иметь диаметр в 5 миллиметров, при этом дистанция между отверстиями должна равнять 10 см; основным их предназначением является размещение резиновой полосы с предохранительной функцией;
• на ширину конструкции влияет мощность, а также размеры мини-трактора; отвал в собранном виде не должен быть более чем 0,4 метра с каждой из сторон;
• для укрепления конструкции необходимо использовать специально-предназначенные продольные упоры, идеальным вариантом станут трубки из стали, что характеризуются сечением 40 на 40; данные элементы необходимо приварить ниже границы, на которой расположен отвал;
• резиновый кожух необходимо закрепить по низу отвала, предотвращая процесс трения устройства и поверхности.

Особенности крепления отвалов на машины заключаются в следующем:

• сваривание элементов продольного типа в А-образные детали;
• закрепление кронштейна в непосредственной близости к центральным перемычкам;
• как вариант гидравлики стоит брать цилиндр 2ПТС-4.

Чтобы соединить каждую из деталей оборудования в единое целое, необходимо выполнить следующие мероприятия:

• присоединение навески происходит в нижней части через переднюю, при этом осуществляется соединение подшипников в 2 втулках со сквозным типом; не нужно забывать поставить гидроцилиндр;
• верхний элемент отвала можно соединить с помощью гидравлического узла;
• элементы управления необходимо вывести через кабину и зафиксировать при помощи пульта, рычага.

А также возможен метод, который поможет изготовить отвал, который не имеет механизма для подъема. Такая конструкция гораздо проще предыдущей при условии, что рама оборудования зафиксируется в неизменном положении, при этом навеска на конструкции сможет осуществлять вращения в правую и левую стороны. Чтобы зафиксировать навеску, стоит осуществить такие действия, как:

• приварить к лопате диск из железа, который имеет диаметр в 0,15 метра;
• на диске просверлить 3 отверстия, которые способствуют удобству и комфорту;
• в углубления нужно вставить штырь Г-образной формы, он поможет удерживать оборудование;
• к ковшу стоит присоединить ручку удлиненного типа;
• каждый из болтов навески необходимо подтянуть и зафиксировать;
• покрасить готовое оборудование.

При помощи готового самодельного отвала можно не только осуществлять уборку снега. Летом данный агрегат может использоваться как альтернатива бульдозеру, который способен разравнивать грунт. Отвал является надежным и прочным навесным оборудованием, использование которого упрощает работы на территории.

О том, как нацепить отвал на мини-трактор, смотрите в следующем видео.

Людям, проживающим в сельской местности и владеющим довольно большими земельными и приусадебными участками, приходится приобретать мини-трактор, который значительно облегчает выполнение самых разнообразных работ по хозяйству. Также к мини-тракторам покупается самое различное и необходимое навесное оборудование.

Одним из таких устройств является лопата или отвал для мини-трактора. С помощью такого оборудования можно перемещать сыпучие грузы, убирать снег и многое другое. Снегоотвал монтируемый на силовой агрегат состоит трех основных частей – лопаты, устройства установки угла поворота навесного оборудования, и узла фиксации грейдера на раме мини-трактора.

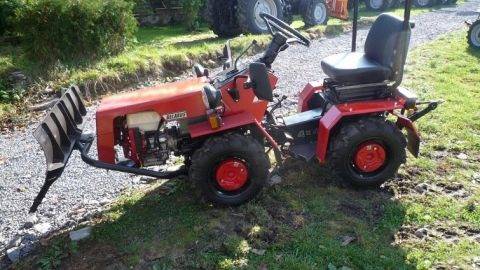

Передний отвал для мини-трактора

Пресс-подборщик

Данное оборудование отличается сложностью изготовления с технической точки зрения. Но решить проблему можно, если следовать такой примерной инструкции:

1. Ходовая опора собирается на паре пневматических колёс.
2. На эти детали монтируют лобовину, подборщик с транспортёром.
3. Пресс-камера монтируется отдельно. Вальцы и прижимная щётка должны находиться внизу. Пластина на пружине ставится вверху. Потом эта деталь используется, чтобы прижимать друг к другу спрессованные пласты. Благодаря этому прилегание рулона к рабочей поверхности будет максимальным.
4. Далее собирают привод, от которого начинают движение все остальные рабочие узлы. С 2-х скоростной коробкой передач соединяется кардан. Коробка передач – источник цепной энергии, идущей к вальцам, к транспорту подборщика.
5. На механизм подбирающего устройства мини-трактора устанавливают шестерни. Главное – чтобы их диаметр был больше, чем на вальцах. Тогда скорость подбора будет выше, как и сила одновременной прессовки.

Правила работы

Важный вопрос, который приходится решать разработчикам при производстве фронтальных погрузчиков – обеспечение безопасной работы. Дело в том, что при эксплуатировании малой техники ее легко перегрузить, вследствие чего машина может просто перевернуться. Для предотвращения подобных казусов на мини трактора с куном устанавливаются защитные системы, но и она не всегда в состоянии преодолеть банальные законы физики. Поэтому имеется несколько рекомендаций по эксплуатации фронтального погрузчика:

1. Во время движения трактора кун должен располагаться внизу;
2. При работе с ковшом, особенно когда он поднимается, необходимо внимательно наблюдать за ним;
3. Использовать технику можно только по ее прямому назначению.

Самодельный ковш

Покупку куна на свой минимобиль не каждый может позволить. Но выход есть – вы можете узнать, как сделать кун на минитрактор своими руками. Для этого потребуется металлический лист (толщиной 6 или более мм), ножницы по металлу, сварочный аппарат, железные трубы разных диаметров:

1. Сначала нужно приварить крепеж к коробке и двигателю. Затем усилить их снизу металлическим углом.
2. Далее можно приступать к изготовлению куна. Металлический лист не нужно гнуть по форме ковша, можно просто разрезать лист на нужные прямоугольники а затем сварить их все вместе. Естественно, от качества сварки будет зависеть долговечность изделия. Для стоек берутся трубы с диаметром 100 мм, для тяг – с сечением 50 мм.
3. Затем устанавливается гидроусилитель. Чтобы он был более подвижным, можно взять втулку из трубы с сечением 30 мм (диаметр не должен быть больше 50 мм, чтобы одна труба легко входила в другую).
4. Далее нужно приварить трубу опор к передней части трактора, а потом объединить стойки и усилить их «косынками».
5. Чтобы ковш поворачивался как надо, к нему крепится цилиндр. Обычно его устанавливают справа от куна.

Дополнительное описание

Всего один инструмент позволит вам выполнить различные виды задач, такие как:

• Уборка свежевыпавшего снега и работы с другими сыпучими материалами (сторона, оборудованная резиновыми ножами)
• Осуществление лёгких планировочных работ, таких как: уборка льда, работа на грунтах I и II категорий (сторона со съемными металлическими ножами).

Универсальный отвал имеет две рабочие поверхности: одна с резиновыми ножами, другая с металлическими ножами, при необходимости лопату можно перевернуть.

Виды отвалов к трактору:

• Отвал универсальный гидроповоротный
• Отвал универсальный механический
• Отвал коммунальный гидроповоротный
• Отвал коммунальный механический
• Отвал бульдозерный гидроповоротный
• Отвал бульдозерный механический
• Отвал бульдозерный прямой

Усиленная лопата изготавливается из 6-миллиметровой стали и снабжена рёбрами жёсткости. А специальные пружины смягчают удар при наезде на препятствие.

Для производства резиновых ножей отвала используется техпластина, армированная стальными тросами, что позволяет ножам быть прочнее и не ломаться на морозе.

Технические характеристики

2400	2500
— высота	795	895
Масса, кг	390	450
Минимальная ширина захвата, мм	2080	2165
Максимальная ширина захвата, мм	2400	2500
Максимальный угол поворота, °	±30
Опускание лопаты в прямом положении ниже опорной поверхности, мм	не менее 80
Подъем лопаты в прямом положении над опорной поверхностью, мм	не менее 320
Рабочая скорость, км/ч	не более 15
Управление	гидравлическое/механическое
Агрегатируется с тракторами	Беларус 82.1, 82.1-23/12, 826, 892, 92П, 920, 952, 1221, 1523 и их модификации
по заявке	Беларус 1220

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

Особенности комплектации и конструкции

Отвалы могут комплектоваться ножами-насадками, чтобы выравнивать почву. Резиновые элементы служат для снегоуборки. При этом не всегда устройство может быть установлено на любой мотоблок, поэтому такая возможность должна быть определена заранее.

Пружинные механизмы, как правило, изготовители не устанавливают, поскольку встреча устройства с неровностями не чревата последствиями, учитывая невысокую скорость. Не требуются и подъемно-поворотные механизмы. В итоге стоимость устройства является весьма доступной.

Для снега можно также использовать не обычные колеса, а грунтозацепы. Это даст возможность перемещаться по заснеженной территории более свободно.

Изготовление навесного оборудования

Покупать навесы для мотоблока для небольшого дачника будет очень неудобно. Все оборудование дачник или фермер может сделать самостоятельно в домашних условиях, применив немного смекалки. Большинство оборудования достаточно простое, и его делают практически из того, что есть под рукой.

Перед тем, как сделать плуг на минитрактор своими руками чертежи и размеры нужно внимательно выучить и подобрать наиболее оптимальный. Смастерить оборудование будет легче при наличии готовой заводской схемы.

Изготовление окучника

Для этого надо взять 2 диска из металла с толщиной в 2 мм и расположить их так, чтобы они открывались наружу. Когда угол будет подобран, их закрепляют болтами или просто заваривают. Дальше его просто закрепляют на сцепке.

Картофелесажалка

Устройство этого агрегата напоминает окучник. Сверху у него есть чаша, в которую засыпаются картофельные клубни. Из специального отверстия они попадают в землю.

Для изготовления домашней картофелесажалки нужно собрать колеса, ось, штифты, бункер, звездочки, механизм для регулировки. Все это крепится на раму.

Спереди колеса закрываются пластиной из металла, иначе картофель будет выпадать из бункера в то время, когда этого не нужно. Снизу бункер затягивается резиной, чтобы картофель не выпадал.

Как сделать ковш на минитрактор? Для этого нужны жесть и внутренние стойки. 2 боковые и внутренние стойки образуют ковш. К ним привинчивают штанги.

Фрезы, плуг

Это одно из главнейших оборудований. Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы. Самодельный плуг для минитрактора больше подходит для работы с жесткими почвами. Чтобы сделать самодельный плуг, нужно взять пластину толщиной от 3 до 5 мм и трубу с пятимиллиметровыми стенками.

Пластина затачивается ножом, наподобие косы. Далее болгаркой вытачивается отвал. Режущая часть – это рабочий элемент косы, отбиваемой на наковальне.

Фрезы применяют для обработки мягкой и постоянно обрабатываемой почвы

Все детали склеиваются между собой с обязательным соблюдением углов. Лемех накладывают на стальной лист. Приваривать эти элементы надо точечно с двух сторон.

Важно! Лемех с валом надо стыковать очень плотно. Между ними не должно быть никаких зазоров

Изготовление адаптера-прицепа

Конструкция этого аппарата включает в себя:

• раму из металла;
• сцепку;
• штангу поперечную;
• раскосы;
• стойки, ось, колеса;
• инструменты для управления;
• прицеп или тележку;
• место для оператора и подключения дополнительных механизмов.

Рама делается из трубы (длина – от 1,5 до 1,7 м). С одного конца приваривается сцепка, с другого – штанга. К штанге прикрепляются стойки для колес, раскос.

Для управления устройствами применяют рычаги. Переключая их, можно установить оптимальное положение навесного оборудования. Дополнительный рычаг устанавливается для регулировки прилагаемого усилия.

Длина дышла зависит от мощности мотоблока. Мощность двигателя влияет на размер колес. Дополнительно монтируется гидравлик.

Навеска для мини трактора ДВС и иных агрегатов легко делается самостоятельно. Она подходит практически ко всему сельскохозяйственному оборудованию, существенно облегчает и удешевляет все работы на даче или на ферме. Правильное использование оборудования продлевает срок службы мотоблока.
