Держатель датчика эхолота

Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20.

Эхолот, подаренный мне Сергеем (Serdgjk) на день рождения, ждёт открытия лодочного сезона. А пока ждёт, можно подумать и о креплении датчика эхолота к транцу лодки.

От установки штатного крепления датчика, которое шло в комплекте, я сразу отказался. Мне совсем не хотелось дырявить транец, тем более в районе ватерлинии. Поэтому остановился на варианте съёмной струбцины и штанги.

Технические требования к держателю установил такие: держатель датчика должен быть компактным, быстросъёмным, с возможностью установки на другую лодку. Он должен быть откидным, чтобы при налёте лодки на мель, или бревно, датчик не оторвало, а завернуло держатель вверх. Ну и, держатель должен иметь регулировку по высоте, ведь высота транца, у разных лодок, может быть разная.

Конечно, можно было бы не заморачиваться и купить готовый держатель, например Сурикат, но цена с доставкой более 2000 р, меня не устраивала. Да и не люблю я покупать то, что могу сделать своими руками.

Изготовление держателя начал со струбцины. Размеры приводить не буду, так как, они не критичны и уточняются по месту. Ну а примерные размеры видны на фото.

Толстую, железную пластину согнул П-образно в тисах, просверлил отверстие и нарезал резьбу для прижимного винта. К полученной струбцине приварил полоску металла с отверстием, для крепления штанги держателя.

Штанга держателя выполнена по типу: трубка в трубке. В Верхней части наружной трубки приварил пластину с отверстием. Штанга со струбциной соединяется болтом и стягивается гайкой. Получилось надёжное, шарнирное соединение.

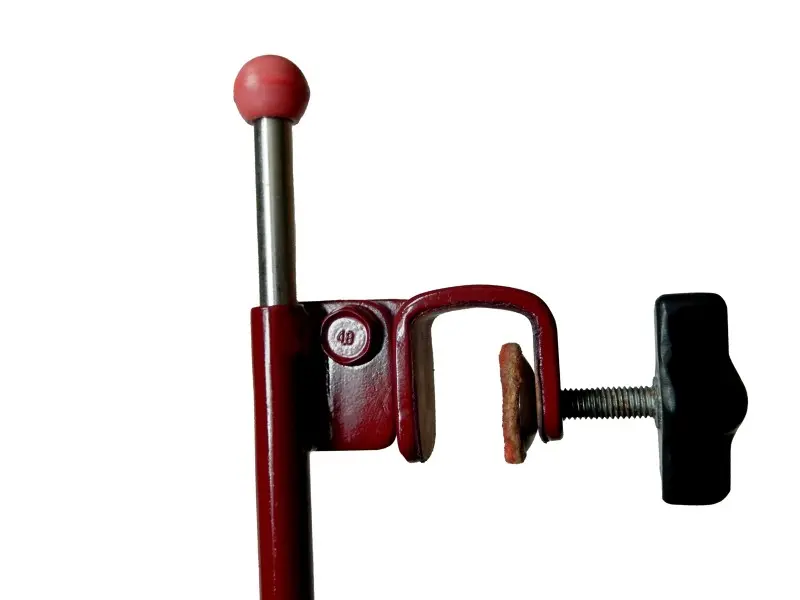

Струбцина держателя.
Чтобы не травмировать транцевую доску, изнутри на струбцину наклеил полосу резиновой ткани, вырезанную из дна старой, резиновой лодки. А на пятак прижимного винта наклеил кружок из тонкого войлока.

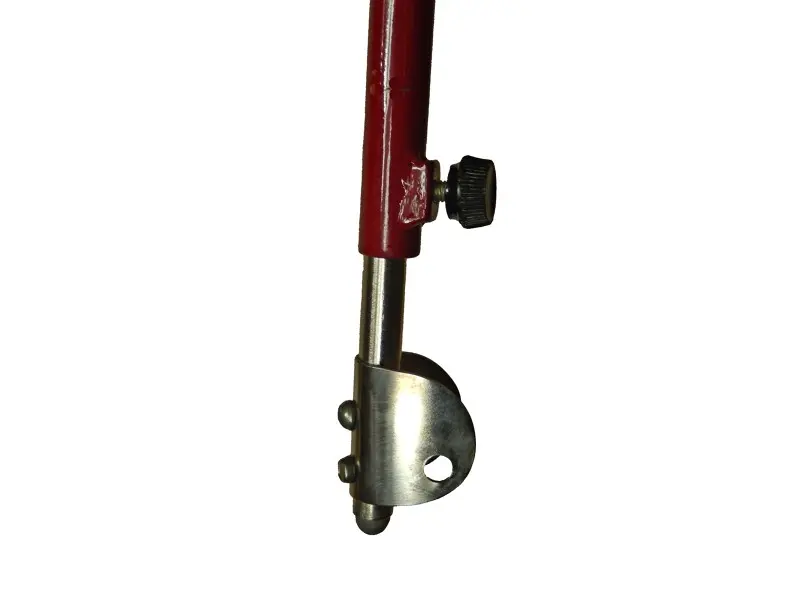

К нижней части внутренней трубки прикрутил винтами согнутую пластину из нержавеющей стали, она нужна для крепления самого датчика.

Перед закручиванием винтов, нанёс на них фиксатор резьбы (красный), чтобы винты самопроизвольно не открутились, и не потерялся датчик. На наружной трубке привалил маленькую гайку, для крепления фиксирующего винта. Этим винтом можно регулировать глубину погружения датчика.

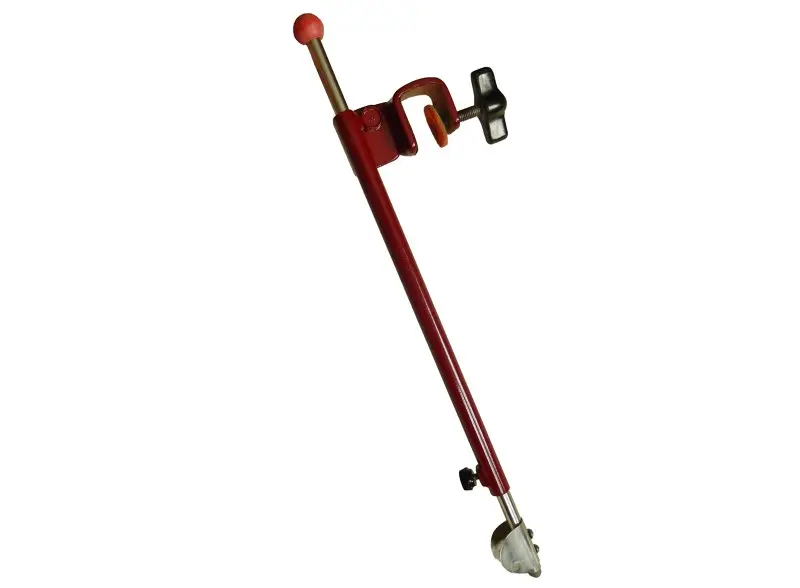

Общий вид готового держателя датчика эхолота.
Внутренняя трубка герметична, в неё не попадает вода. Хотя трубки и покрыты толстым слоем хрома, всё же, по наружной трубке я прошёлся наждачкой и покрыл вишнёвой автоэмалью. Так держатель будет более заметен на берегу, в траве.

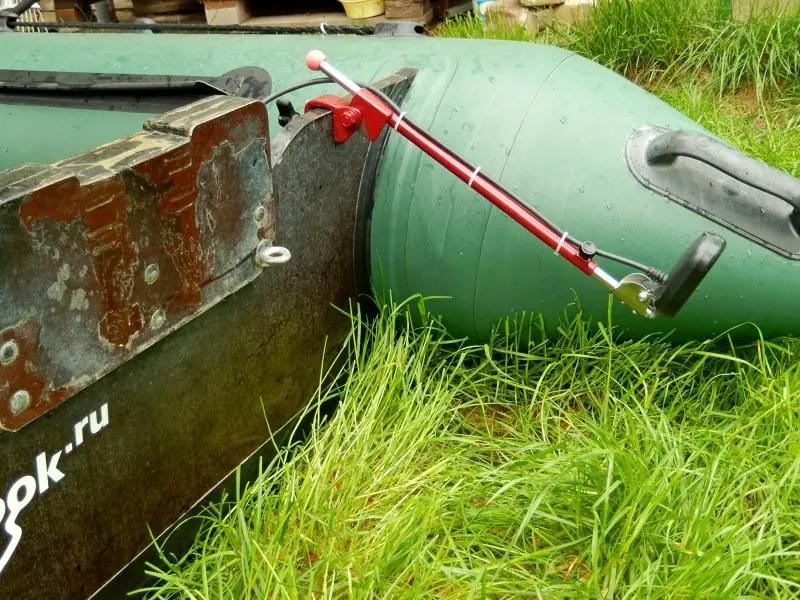

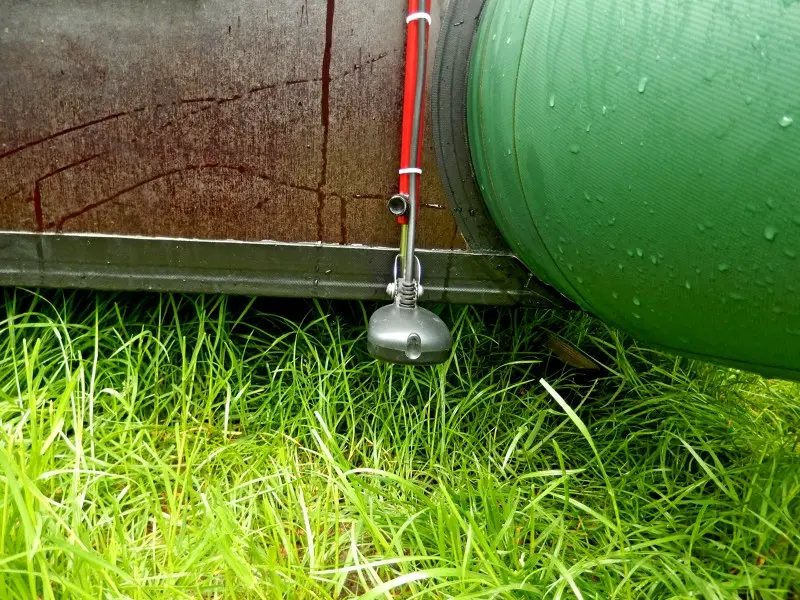

Ну и, несколько фото держателя с датчиком, установленным на лодке:

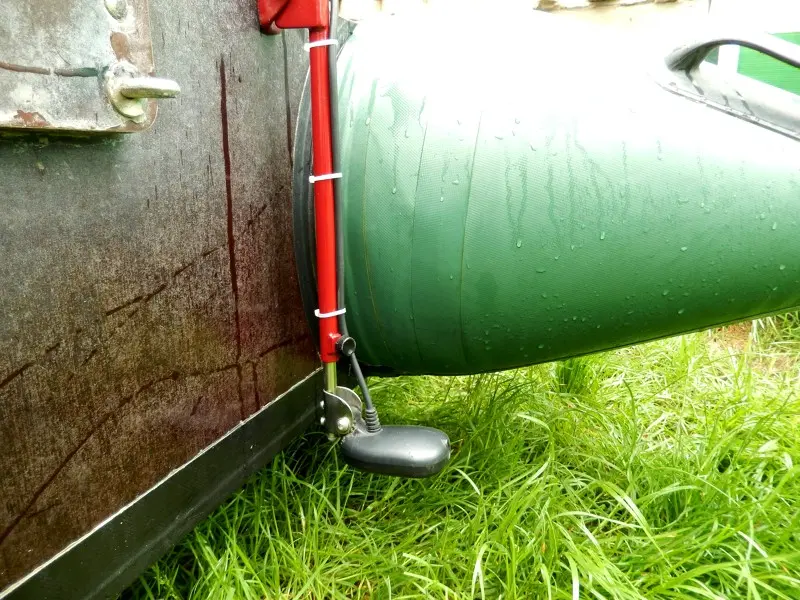

Кабель датчика крепится пластиковыми стяжками к наружной трубке. Стяжки не мешают перемещаться проводу вдоль трубки, если требуется увеличить, или уменьшить глубину погружения датчика.

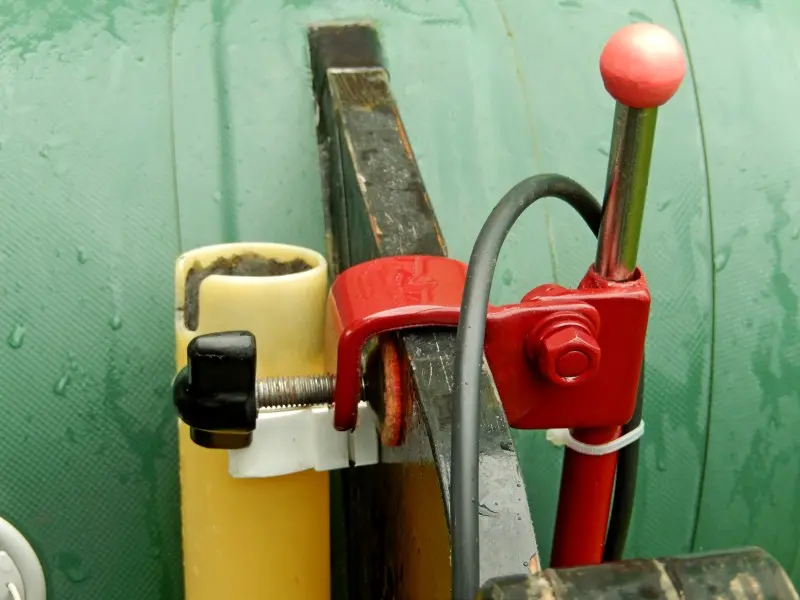

Струбцина держателя на транце.
Винт фиксатора оказался длинноват. Позже укорочу, если не заленюсь.

Держатель в откинутом состоянии.
Если попадётся мель, или притопленное дерево, то держатель, при касании препятствия, откинет назад. Если контакт с препятствием случится при движении лодки бортом, то держатель провернётся на транце, в струбцине. И в первом, и во втором случае, ничего страшного не случится.

Был у моего друга один подобный случай с эхолотом.
Держатель был заводской, не откидной. Закончив рыбалку, они забыли про эхолот и стали вытаскивать лодку на берег за носовой шнур. В результате, держатель эхолота зацепился за дно и выломал фанеру транца в районе струбцины. Лодка была Adventure — 290. На ней транец сделан из тонкой фанеры. На моей лодке транец бы не сломался, но мог согнуться сам держатель, или отломался бы датчик.

Держатель датчика готов! Цена вопроса — 0 руб. Честное слово, не вру, ничего не покупал, даже электроды оставались от старых дел. Да какие там электроды, на всё хватило одного! Всё остальное нашлось в хозяйстве.
Затрачено только личное время, потраченное на изготовление держателя. Но, от проделанной работы и результата получил удовольствие, а значит, время потрачено не зря!

Теперь осталось придумать место для самого эхолота, и дождаться открытия сезона!

Источник

Держатель датчика эхолота своими руками

Где установить

Выбирая место установки эхолота, нужно учесть несколько важных моментов. Главный из них – постоянное горизонтальное положение датчика сигнала прибора относительно поверхности воды.

Также важно отсутствие пузырьков с воздухом около датчика при любых движениях лодки. И, вообще, нужно постараться исключить все возможные вибрации, которые способны повлиять на работу эхолота.

Исходя из всего этого, можно рассмотреть возможные места крепления датчика прибора.

Транец

При этом материал изготовления самого транца не имеет значения. Главным минусом этого варианта будет непосредственная близость эхолота к мотору лодки. Необходимо будет постоянно следить за тем, чтобы закрепленный прибор не мешал управлению плавательным средством при движении по воде.

Днище

Тут при креплении будут использоваться присоски или специальный клей. Стоит учесть, что такой вариант подойдет только для самых мощных современных приборов, у которых сигнал способен пробить всю толщину днища лодки.

Выносной вариант

Если вы используете разные плавсредства или на лодке нет транца, то можно использовать обычную бутылку из пластика, в которую потом нужно будет доливать или, наоборот, сливать воду при погружении. Бутыль позволит расположить датчик перпендикулярно водной поверхности.

Теперь нужно определиться с местом для экрана прибора.

Чаще всего его размещают на скамью в наиболее удобном месте лодки, например, на носу рядом с троллинговым двигателем.

Также можно установить экран на днище или боковые поверхности плавательного средства.

Обратите внимание, что вся суть крепежа эхолота заключается именно в установке датчика прибора, ведь непосредственно монитор уже просто устанавливается на видное место, согласно личному предпочтению и удобству рыбака.

Для зимней рыбалки

В процессе зимней рыбалки крепление эхолота имеет свою специфику. Здесь, датчик, чаще всего устанавливается на длинной палке, для того чтобы вставить его в лунку. Кабель же, идущий от датчика, необходимо обязательно обвязать несколькими слоями изоленты для предотвращения повреждения его об острые края лунки.

Знайте, что правильное крепление эхолота к моторной лодке – это когда линия транца условно разделяет на две половины установленный датчик. Датчик закрепляется на лодке с помощью специального кронштейна, дающего возможность ему откидываться назад, во время соприкосновения с различными препятствиями. Все это легко регулируется с помощью крепежной гайки.

Хочу обратить ваше внимание, что для корректной установки тех же сонаров важна абсолютная горизонтальность датчиков. При этом наклон датчиков сонара вправо или влево не столь существенен. И наоборот, датчики эхолотов, функционирующие на базе боковых лучей, не должны отклоняться в стороны, для предотвращения искажений.

Место установки эхолота

Хорошая лодка ПВХ незаменима для рыбалки, но эхолот для получения адекватных показаний требует выполнения нескольких условий:

• Транец – это наиболее часто используемое место для крепежа на всех типах ПВХ лодок

Перпендикулярный к поверхности воды сигнал от датчика (трансдьюсера). Только так можно добиться правильной картины дна;

Отсутствие пузырьков воздуха под водой около датчика в результате возникновения завихрений при движении лодки;

Исключение даже небольшой вибрации трансдьюсера.

Исходя из этих особенностей, рекомендуется три основных места для крепления датчика:

• Транец. Это наиболее часто используемое место для крепежа на всех типах ПВХ лодок. Так обеспечивается необходимая жесткость, возможность корректировки положения при помощи заводских или самодельных креплений;
• Днище лодки. Еще один распространенный метод, позволяющий добиться правильных показаний. Используется клей или присоски, часто включающиеся в комплектацию прибора;
• Выносной способ. При отсутствии транца или постоянно меняющихся плавательных средствах можно использовать пластиковую бутылку, которая позволит разместить изделие перпендикулярно воде. Глубину погружения можно регулировать доливая или убирая жидкость из бутылки.

Непосредственно экран эхолота чаще всего крепится:

• Скамейка в удобном месте. Это может быть кронштейн, присоска, клей. Каждый определяется самостоятельно;
• Днище или боковая поверхность. Способы крепежа практически те же – клей или присоска.

Другие популярные крепления

Популярностью среди рыбаков пользуется универсальное крепление датчика эхолота Humminbird. Этот бренд поставляет на рынок специализированной продукции кронштейны на присосках. Это оригинальная конструкция, которая подходит для датчиков XNT, которые производит компания Humminbird. Датчик легко монтируется и демонтируется.

Для резиновых лодок рекомендуется приобретать крепление типа KRL-300. Представленная модель является более совершенной версией ТК-550. Она позволяет установить практически любой трансдьюсер на борту резиновых или ПВХ-лодок без транца.

Вместо струбцины у представленной разновидности крепления поставляется специальная деталь. Это опорный элемент, который изготовлен из пластмассы. Материал для изготовления кронштейна отличается высокой прочностью. Опорная деталь монтируется на борт лодки при помощи клея (входит в комплект).

Крепления к днищу лодки

Такое крепление для датчика эхолота состоит из уголка или другого кронштейна, при помощи которого трансдьюсер плотно крепится в лодке вплотную к ее днищу. Применяется такой вид монтажа датчика только для приборов с большой мощностью: бюджетные модели не смогут пробить своим сигналом даже тонкий пол лодки пвх, не говоря уже об алюминиевом днище катера или казанки.

Врезные

С помощью таких герметичных креплений трансдьюсер врезается непосредственно в днище. Благодаря расположению его работе в дальнейшем не будет мешать совершенно ничего – ни поток от гребного винта, ни мусор и трава, цепляющиеся за него.

При установке учитывают особенности материала лодки и крепления. Так, пластиковый крепеж при разбухании древесины лодки может треснуть и дать течь, а если же установить бронзовый врезной датчик на алюминиевый катер, будет происходить электрохимическая коррозия.

Врезные поворотные

Такой кронштейн представляют собой усовершенствованное врезное крепление с возможностью поворота расположенного внутри него датчика на угол не более 120 .Устанавливаются аналогичным способом и с учетом тех же особенностей материала лодки и крепления, что и врезные модели.

Простой кронштейн заводского производства

При развитии электроники для рыбалки появилось универсальное крепление датчика эхолота. Оно представляет собой кронштейн, который устанавливается на лодку при помощи саморезов. Болт с гайкой удерживают трансдьюсер. Это достаточно неудобное приспособление.

При использовании стационарного универсального кронштейна приходится сверлить отверстия непосредственно в транцевой доске. Если потребуется установить иной держатель датчика, потребуется сверлить отверстия в других местах. Датчик в этом случае нужно постоянно монтировать и демонтировать. В противном случае его можно повредить при транспортировке.

Поэтому универсальное крепление постоянно совершенствуется. Сегодня на рынке специальной продукции для рыбной ловли представлены более совершенные конструкции. Чаще всего в этих целях используется струбцина, которая имеет телескопическую конструкцию.

Лучшие способы крепления датчика эхолота на лодку

Эхолотом на современной рыбалке уже никого не удивить, он стал полноправным элементом рыбацкой экипировки. Однако, у рыболовов, которые впервые сталкиваются с применением подобных гаджетов, возникает немало вопросов по различным аспектам их использования. Один из самых частых – крепление датчика эхолота.

Современные приборы эхолокации часто уже содержат в комплекте держатель датчика эхолота, но бывают ситуации, когда необходимо другое решение проблемы, например:

• нестандартное плавательное средство;
• несовместимые параметры держателя прибора и транца;
• отсутствие транца в весельных ПВХ и резиновых лодках;
• наличие нескольких плавсредств, различных по конструктивным особенностям;
• и так далее.

Виды конструкций

Все крепления трансдьюсеров, так еще называют эхолотные датчики, можно разделить на две категории по способу установки:

• на струбцинах;
• на присосках;
• постоянно на клею;
• на элементах, плавающих в воде.

Самыми популярными являются металлические крепления для эхолотов, выполненные наподобие строительных струбцин со штангами и зажимными винтами. Если вы владеете стандартной ПВХ, резиновой или пластиковой лодкой, то наверняка сможете подобрать себе модель, изготовленную какой-либо фирмой. В случае если держатель датчика эхолота, подходящий для вашего комплекта эхолот-лодка, отсутствует в магазине, или в вас живет Кулибин, можно соорудить этот важный элемент и своими руками в домашней мастерской.

Некоторые модели эхолотов снабжают присосками. Это крепление датчика эхолота может быть выполнено как на транец лодки, так и к его днищу.

Для весельных резиновых лодок можно порекомендовать прикрепить держатель датчика эхолота к какому-либо плавающему на поверхности воды предмету, например, к незаменимой пластиковой бутылке.

Заводской способ

Наиболее распространенным креплением является вариант жесткой установки на транец при помощи следующих приспособлений:

• Струбцина. Обычно выполняется из нержавеющего материала с резиновой прослойкой, позволяющей плотно и надежно закрепить изделие к жесткой поверхности лодки;
• Кронштейн. Трубка, дающая возможность регулировать датчик по глубине, а в дорогих моделях и углу поворота;
• Крепежный узел для трансдьюсера. Этим приспособлением датчик прижимается к кронштейну.

Порядок работы:

• Струбцина плотно прижимается к транцу. При наличии двигателя положение изделия подбирается так, чтобы исключить неудобства при маневрировании. Место крепления обычно переносится вправо или влево ближе к борту;
• Датчик жестко крепится к кронштейну, опускается на необходимую глубину;
• Кронштейн с помощью специального болта прижимается к струбцине;
• Проводится корректировка по глубине и углу к поверхности. Для этого зажим на струбцине слегка отпускается и кронштейн двигается в необходимом направлении. После этого вся конструкция жестко закрепляется.
• Экран эхолота помещается на скамейке или днище. Возможен вариант с присоской на резиновом борту.

Преимущества:

• Возможность быстрого монтажа и демонтажа. Для лодки ПВХ это важно, так как она после окончания рыбалки обычно сдувается и складывается;
• Надежность крепления, корректное расположение датчика, простая корректировка.

Недостатки:

• сравнительно высокая цена;
• жесткость конструкции может привести к серьезным повреждениям транца при наезде на препятствие, поэтому управлять лодкой нужно крайне осторожно.

Кронштейн с помощью специального болта прижимается к струбцине

Вариант 1

Намного дешевле изготовить конструкцию самостоятельно. Для этого понадобится:

• Обычная металлопластиковая труба около метра длиной;
• Трубка из нержавеющего материала, диаметр которой будет немного больше металлопластиковой;
• Струбцина. Легко находится в строительных магазинах;
• Болты с шайбами, резиновые прокладки (можно использовать старые велосипедные камеры), хомуты, шплинт.

Порядок действий:

• При помощи хомутов и прокладок крепим металлическую трубу длиной около 0,4 метра к струбцине;
• Вставляем во внутрь металлопластик, нижний конец которого расплющиваем. Сверлим 2 отверстия для крепления датчика с помощью болтов, гаек. Обязательно использование шайб;
• Трансдьюсер закрепляется, а провод от него пропускается внутри трубы;
• Струбцина становится на свое место (транец), а длина металлопластиковой трубы выставляется с помощью шплинта и просверленных заранее отверстий;
• На выступающий вверху конец металлопластика любым удобным способом крепится экран.

Вариант 2

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой

Другой способ крепления датчика раз и навсегда заключается в его вклеивании в корпус. Как это делается:

• Около киля снимаются все слои на днище вплоть до внешнего;
• При помощи эпоксидного клея датчик приклеивается к поверхности. Малая толщина резины не способна помешать нормальной работе трансдьюсера;
• Оставшееся место от выреза заливается тем же составом.

Данный способ подойдет для людей, постоянно пользующихся одной и той же лодкой, а при хранении в свернутом состоянии вреда датчику нанесено не будет.

Вариант 3

Вынос датчика за пределы плавательного средства. Простая инструкция:

• скотчем или изолентой трансдьюсер крепится к середине пластиковой бутылки, объемом от 0,5 до литра;
• провод от датчика теми же средствами закрепляется на горлышке;
• экран становится на скамейке, к нему подключается провод;
• в бутылку наливается вода до тех пор, пока не будет достигнута необходимая глубина погружения датчика.

Подойдет для водоемов без течения или заводей.

Вариант с плавающим датчиком

На весельных резиновых лодках без транцевой доски часто используют буксируемый трансдьюсер. В случае применения беспроводного устройства достаточно привязать его фалом, т.к. он имеет хорошую плавучесть, а конец закрепить за банку. В качестве дисплея можно пользоваться смартфоном, предварительно загрузив в него соответствующее приложение.

При использовании датчика от обыкновенного эхолота его необходимо закрепить на поплавке. Для этого подойдет кусок пенопласта или пустая ПЭТ-бутылка. К поплавку трансдьюсер крепится при помощи пластиковых хомутов. Рыбалка с плавающим датчиком возможна на тихой воде или с берега. При сильном волнении он «прыгает», что приводит к искажению показаний замеров.

На клею

Все перечисленные варианты позволяют установить эхолот временно. Однако некоторым подойдет вариант стационарного крепежа – тогда датчик можно просто приклеить к корпусу.

Такой монтаж подходит только тем, кто постоянно выезжает на одной лодке (ПВХ или стеклопластиковой). В качестве клея рекомендуется использовать эпоксидную смесь.

Детальные шаги монтажа:

1. В районе киля снимаются слои лодки. Остановится надо на внешнем.
2. Приклеивается датчик – тонкая резина ему не помешает.
3. Разрез заливается эпоксидным клеем, слои возвращаются на место.

Помимо клея регулярным креплением послужат болты или шурупы. Вариант доступен для деревянных лодок. Но место крепления необходимо грунтовать или красить.

Крепление-присоска

Крепление-присоска расширяет возможности использования эхолота не только для водомоторных судов.

Крепление датчика с помощью присоски – некая альтернатива кронштейну. Конструкция представляет собой присоску с кронштейном, к которому крепится сам датчик. Стоимость присоски варьируется в пределах 700-1000 рублей за самые простые варианты. Присоску можно легко установить и снять.

Расположение датчика всегда можно отрегулировать для правильного положения. Датчик необходимо крепить страховочным тросом. При ударе на полном ходу о препятствие присоска может не выдержать и отсоединиться от транца, что может спровоцировать обрыв провода и потерю датчика.

Крепить датчик с помощью присоски можно не только на транец, но и на любую гладкую поверхность, в том числе на баллоны. Это позволяет использовать эхолот на обычных гребных безтранцевых лодках.

Выбор способа крепления датчика эхолота зависит от условий эксплуатации судна, потребностей его владельца. Будет ли это заводское крепление или самостоятельно изготовленная конструкция (схем предостаточно) выберет сам капитан судна.

Варианты крепления

Крепление датчика эхолота на транец может быть выполнено двумя способами. В первом случае оборудование устанавливается при помощи заводского кронштейна. Следует отметить, что в комплект поставки эхолота он чаще всего не входит. Крепление, которое предусматривает производитель, предназначено для основного блока прибора.

При выборе заводского кронштейна в рыболовном магазине необходимо учесть особенности конструкции лодки, места монтажа. В этом случае необходимо купить металлический держатель. Он чаще всего выполнен из нержавеющей стали. Материал должен быть хорошо обработан. В противном случае он быстро разрушается под воздействием воды.

Вторым вариантом при установке трансдьюсера является создание кронштейна своими руками. В этом случае владелец плавательного средства может учесть особенности своей лодки. Датчик в этом случае будет установлен на подходящем участке. Самодельные крепления позволят сэкономить на покупке заводского кронштейна.

Крепление датчика эхолота на транец лодки ПВХ своими руками

Эхолоты для обнаружения рыбы существуют уже довольно давно. Вначале, имея большие размеры, они устанавливались только на судах, которые осуществляли промысловый лов рыбы или на кораблях, ведущих научно-исследовательскую работу по изучению жизни и повадок рыб.

Однако, со временем их размеры значительно уменьшились, а количество выполняемых функций увеличилось. Эти факторы сделали возможным использование эхолотов рыбаками-любителями, ведущими лов рыбы как с берега, так и с борта лодки.

Любители рыбной ловли используют эхолоты уже более тридцати лет.

Работа эхолота в первую очередь зависит от характеристик ультразвукового датчика (трансдьюсера), входящего в комплект поставки.

В свою очередь возможность обнаружения рыбы во многом зависит от правильности и надежности его крепления на лодочном транце.

Подключение кабеля

В комплекте с прибором чаще всего идут провода длиной 2-3 метра. Следует определить оптимальную длину, которая позволит соединить эхолот и источник питания. Лучше всего, чтобы все провода и аккумулятор были компактно уложены и не мешали передвижению человека по лодке. При этом сам прибор должен обязательно соответствовать системе питания.

Подключение происходит через предохранитель, который можно разместить либо рядом с аккумулятором, либо у панели крепления. В некоторых случаях для предохранителей может потребоваться применение клемм, которые не всегда идут в базовом комплекте. Тогда их нужно приобрести заранее

Также во избежание случаев возможного отключения основного источника питания из-за неисправности и случаев конфликтов между электрическими каналами стоит установить резервную батарею.

Монтаж основы

Тут стоит обратить внимание на конструкцию прибора. Разные эхолоты могут иметь отличные типы соединения с базой. Крепеж может осуществляться по отдельности либо уже в полной сборке. Тут нужно учесть очень важный момент – при установке не должна повредиться начинка прибора, поэтому безопаснее все-таки монтировать устройство именно в разобранном состоянии. Это существенно снижает риск возникновения повреждений.

Нужно наметить точки крепления и сделать нужные отверстия при помощи дрели. Для проводки кабеля тоже потребуются отверстия. При этом провода пропускаются до места фиксации основы крепежом. Важно аккуратно и без сильного нажима устанавливать крепления, чтобы не деформировать поверхность корпуса плавательного судна.

Крепление датчика эхолота на транец

Транец (от англ. transon) — плоский срез кормовой части любого плавательного средства. На маломерных речных или морских судах его используют для установки подвесных лодочных моторов.

Существует несколько видов транцевых досок, среди которых различают:

1. Стационарные, установленные на лодках и катерах с жестким корпусом.
2. Стационарные, применяемые на надувных лодках ПВХ.
3. Подвесные, который используемые на небольших надувных лодках.

Нижняя кромка транцевой доски находится в непосредственной близости от поверхности воды, что делает ее наиболее удобным местом для размещения элементов крепления датчика эхолота.

Учитывая это, многие производители в комплект поставки включают специальный кронштейн, предназначенный для стационарного крепления трансдьюсера именно на транце плавающего средства.

Оснащение эхолота

В общем случае любой эхолот должен быть оснащен (кроме основного блока и ультразвукового датчика):

• аккумулятором, обеспечивающим электропитание устройства;
• элементами крепления базового блока;
• элементами крепления датчика эхолота.

Однако, как правило, в базовом оснащении эхолота в обязательном порядке присутствуют только элементы крепления основного блока.

Что касается аккумулятора и универсальных элементов крепления датчика, то их присутствие в базовом комплекте поставки чаще всего не предусмотрено.

По желанию покупателя этими элементами эхолот может укомплектовать продавец.

Причем, если аккумулятор можно подобрать эмпирическим путем, то детали крепления ультразвукового датчика должны быть жестко привязаны к конструкции лодки и месту его установки.

Покупные популярные крепления

Крепление датчика эхолота на ПВХ-лодку может быть выполнено при помощи покупного алюминиевого кронштейна типа ТК-550. Этот прибор является универсальным. Он подходит для любых конструкций маломерных плавательных средств. Представленную конструкцию можно установить в любой части транцевой доски.

После сборки представленная система позволяет установить датчик в оптимальном месте транца. Это увеличивает его информативность. Система позволит плавно регулировать глубину, на которую погружается трансдьюсер. Датчик в этом случае может иметь любую конструкцию.

Также спросом пользуется кронштейн из нержавейки DT-150Н. Он также устанавливается на транец при помощи струбцины. Это прочное, надежное крепление. Коннекторы, входящие в комплект с кронштейном, позволяют установить датчик любого типа конструкции. Эта система позволяет регулировать глубину погружения и наклон трубки.

Самостоятельное изготовление датчика эхолота

Как устроен эхолот для троллинга на реке

Для того чтобы изготовить датчика эхолота своими руками, необходимы следующие материалы:

• Труба полипропиленовая диаметром 32 мм.;
• G – образная струбцина;
• Ответная часть стандартного крепежа, идущего в комплекте поставки датчика эхолота;
• Эпоксидная смола;
• Термоусадочная трубка;
• 3 болта 8×40;
• 2 шестигранные гайки М8;
• 1 барашковая гайка М8.

Сам процесс сборки самодельного кронштейна датчика эхолота состоит из следующих этапов:

• Из стандартной трубы длиной 2 или 3 метра отрезают кусок 0,4-0,5 метра;
• В верхнее проходное отверстие вставляется свободный конец скобы струбцины;
• Через трубу и скобу струбцины сверлом диаметром на 8 мм сверлится сквозное отверстие;
• Струбцина фиксируется в трубе болтом 8×40 с шестигранной гайкой;
• Для усиления места соединения струбцины и трубы применяется водостойкая эпоксидная смола и термоусадочная трука большого диаметра. Смола заливается аккуратно внутрь трубы, а термоусадка надежно закрывает место крепления конца струбцины в трубе от попадания влаги;
• На противоположном конце трубы при помощи двух болтов и гаек фиксируется стандартное крепление от датчика эхолота.

Подойдет такое простое и дешевое самодельное крепление эхолота на лодку пвх, катер, казанку. Струбцина на 3 дюйма с размером зажима до 75 мм позволит зафиксировать самодельный крепеж на любом транце.

Рекомендации

В любом случае, при самостоятельном монтаже эхолота на надувную лодку нужно придерживаться простейших рекомендаций. Разумеется, плохой идеей будет сверлить или иным образом нарушать конструкцию лодки. Все соединения приходится выполнять проводами и деталями, пропущенными снаружи. Эксплуатация в среде высокой влажности накладывает ограничения на используемые материалы. Провода ни в коем случае нельзя брать «первые попавшиеся». Их изоляция должна быть рассчитана на постоянную эксплуатацию в водной среде.

В самостоятельном конструировании мастера охотно применяют клеи и монтажные липкие ленты. Простой бытовой «скотч» для работы под водой совершенно не подходит. Он отвалится в первые минуты рыбалки.

Источник
