Мобильный кран для кладки блоков: своими руками

При возведении дома часто не обойтись без крана. Например, поднять блоки на второй этаж, уложить бетонные плиты перекрытия или закинуть наверх доски для стропильной системы. Для этого используются автокраны, которые берутся в аренду. Но есть ряд работ, на которые надолго нанимать технику — разоришься. Поэтому пользователи портала, чтобы упростить и удешевить строительство коттеджа, мастерят самодельные мини-краны. Одну из удачных моделей сконструировал и собрал участник с ником Кириллл.

Я строю большой дом из газобетона. Когда привезли и разгрузили блоки, то понял, что поднимать и класть их — долго, тяжело и муторно. Делать двуслойную стену из двух блоков – конструкционного и более легкого теплоизоляционного, я не хочу. Решил собрать самодельный кран. Много думал над конструкцией и выбрал оптимальный вариант для своей задачи — мобильный кран с лесами для удобства работ.

• Как сделать кран для стройки своими руками.
• Какие детали и инструменты нужны для изготовления самодельного крана.
• Как эксплуатировать самодельный кран.

Самодельный кран: инструкция по изготовлению

Кран пользователя, который он сделал своими руками, представляет собой универсальную передвижную конструкцию, совмещённую со строительными лесами.

Строительство самодельного крана началось с изготовления мобильной платформы, поставленной на колёса от легковушки.

После платформы Кириллл сделал рабочую мачту крана.

На перемычки для лесов-подмостьев пошла круглая труба.

Самодельный кран задумывался как максимально простая конструкция. Для изготовления поворотного устройство двух плеч стрелы использованы старые ступицы от автомобиля «Жигули».

Стрела сварена из профильной трубы.

Сверху, в месте крепления к «стакану» мачты, стрела усилена «флажками», вырезанными из листового металла.

Поэтапная сборка самодельного крана.

Настил помостьев сделан из досок.

На стреле закреплён тельфер грузоподъёмностью в 250 кг.

Мачта крана, для удобства демонтажа и перевозки на другой строительный объект, сделана разборной.

Для соединения двух частей мачты крана использованы фланцы, купленные в магазине, торгующем сантехническим оборудованием.

Узел соединения мачты крупным планом.

Для устойчивости крана при кладочных работах, пользователь сделал аутригеры (регулируемые выносные опоры).

Опоры сделаны так:

• Вместе свариваются винтовые шпильки и гайки от опалубки.

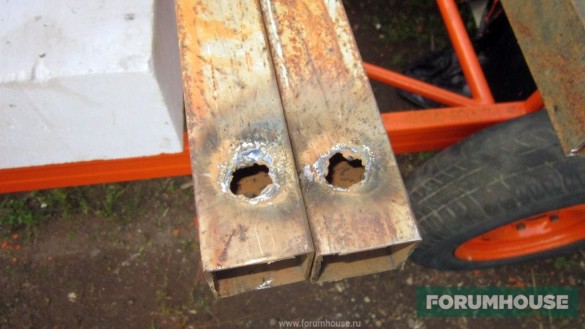

• В профильной трубе сваркой прожигаются отверстия.

• Из прутка, на самодельном арматурогибе, сгибаются ручки.

• Детали свариваются в единую конструкцию.

Далее производится полная сборка крана.

Общий вид стрелы самодельного крана.

«Палуба» платформы крана-самоделки сделана из доски «дюймовки».

На финише работ к тельферу присоединяется механизм для захвата блоков.

Рекомендации по изготовлению и эксплуатации самодельного крана

По словам пользователя, работать с краном намного удобнее, и конструкция превзошла все ожидания. Алгоритм кладки газобетонных блоков, при помощи самодельного крана следующий:

1. Автокран должен расставить поддоны с блоками вдоль стен строящегося дома на расстоянии в 2.5 м от них.
2. Самодельный кран при кладке дома движется между блоками и стеной коттеджа.
3. Кран берёт с одного фланга блоки и кладёт их на другой фланг (строящуюся стену).

У меня это уже третий кран в хозяйстве. Скажу сразу, делал я его под свои нужды и из того материала, что был в наличии или можно было свободно купить. Нет одного универсального крана на все случаи жизни. Каждый застройщик должен сам определить приоритеты, принципы работ, размеры подъёмника и выбрать оптимальную для себя конструкцию самодельного крана.

Также пользователь произвел испытания крана на максимальную нагрузку, подняв за раз два мокрых газобетонных блока формата 400х250х625 мм. Мачта и стрела выдержали вес, но, по субъективным ощущениям, это предел самоделки.

Если после прочтения статьи появились вопросы к пользователю, их можно задать в теме: «Кран для блоков, консольный двухплечевой передвижной».
