Защитный кожух для наждака своими руками

Большое распространение получил наждак. Он может применяться для заточки режущей кромки ножа или ножниц, а также многих других режущих предметов. В продаже встречается просто огромное количество различных моделей, все они характеризуются своими определенными эксплуатационными качествами. Слишком высокая стоимость определяет то, что многие решают создать наждак своими руками. Рассмотрим особенности самодельного варианта исполнения подробнее.

Принцип работы самодельного устройства

Прежде чем изготовить самодельный наждак своими руками нужно рассмотреть особенности его принципа работы. Они заключаются в нижеприведенных моментах:

1. При изготовлении инструмента в качестве основы применяется стиральная машина и другие распространенные бытовые приборы.
2. Основой конструкции становится электродвигатель, от которого передается вращения. Именно он запускает устройство.
3. От электрического двигателя отходит вал, к которому подбирается наиболее подходящие насадки. Выточить их можно своими руками при наличии токарного или фрезеровального станка.
4. На специальной насадке устанавливается наждачный круг, который будет проводить механическую обработку поверхности.

При подключении прибора к электросети двигатель начинает работать, передавая вращение наждачному кругу. Принцип работы наждака довольно прост, поэтому его создать можно своими руками при применении подручных материалов.

Выбор электродвигателя

Основным элементом рассматриваемой конструкции является электрический мотор. Собирая самодельный наждак уделяется внимание следующим рекомендациям:

1. Чаще всего используется двигатель от стиральной машины, к примеру, «Волга» или «Сибирь». Устанавливаемые движки на этих приборах характеризуются высокой производительностью и надежностью, при этом обойдется дешево. Кроме этого, с них забирается выключатель для создания блока управления.
2. Больше всего подходят электрические двигатели, которые имеют от 1 до 1,5 оборотов в минуту. Нельзя использовать варианты исполнения с числом оборотом более трех тысяч. При подобной нагрузке конструкция, созданная своими руками, не выдержит ее, наждачный круг может сломаться. Слишком большое количество оборотов подходит в случае, если нужно провести полировку, а не заточку поверхности.
3. При создании наждака своими руками и использовании двигателя с большим количеством оборотов следует использовать наждачные круги высокой прочности. Только они смогут выдержать оказываемую нагрузку.
4. Показатель мощности должен находится в пределе от 100 до 200 Вт. При желании можно повысить показатель до 400 Вт, но не более.

Двигатель для наждака

Устанавливаемый мотор может быть однофазным и трехфазным. Рекомендуется отдавать предпочтение однофазным вариантам исполнения, так как они могут питаться от бытовой сети. Трехфазные характеризуются высокой производительностью, в меньшей степени подвержены нагреву.

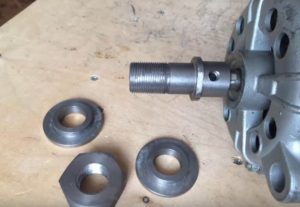

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Направление движения наждака

Перед изготовлением самодельной конструкции своими руками необходимо определиться с тем, в каком направлении будет двигаться ротор. Асинхронные двигатели могут менять направление движения рассматриваемого элемента в зависимости от того, как был подключен источник питания. Особенностями подобного момента назовем следующую информацию:

1. Перед подключением источника питания определяется предназначение обоих обмоток. Измерение сопротивления проводится тестером, у рабочей оно в несколько раз ниже, чем пусковой
2. Обмотка, предназначенная для работы устройства, подключается к источнику энергии. Пусковая подводится реле и катушке, после чего устройство включается.

Меняя положение проводки можно задавать требуемое направление движения ротора. От этого зависит то, по часовой стрелке или против будет вращаться наждак.

Установка устройства

После сборки наждака его крепят на основе, в качестве которой часто применяется верстак. Крепление проводится при применении обычных болтов. Важно выбрать основу, которая сможет выдержать сильную вибрацию и нагрузку. Самостоятельное изготовление опоры можно провести при использовании металлических пластин и уголков.

При точении режущей кромки может возникать сильная вибрация. Решить подобную проблему можно при использовании резиновых накладок, которые вырезаются из обычного шланга.

Техника безопасности при работе на станке

Особенности наждака, созданного своими руками, определяет то, что нужно соблюдать технику безопасности. При неправильном использовании оборудования оно может нанести вред здоровью человека. Среди особенностей техники безопасности отметим следующие моменты:

1. Обязательно используются защитные очки, которые исключают вероятность попадания осколков в глаза.
2. Самодельную конструкцию часто снабжают кожухом, который изготавливается из металлического листа толщиной 3 мм. Подобная защита существенно снижает степень разлета осколков.
3. Нельзя проводить работы в перчатках и в одежде с длинными рукавами. Во время движения абразивного круга они могут зацепится, что приведет к травме.
4. Особое внимание уделяется электричеству. При несоблюдении основных рекомендаций может возникнуть короткое замыкание, которое опасно для здоровья и жизни окружающих. Перед началом проведения работ рекомендуется осмотреть кабель и электрический двигатель, при наличии механических дефектов включать оборудование запрещается. Кроме этого, крайне не рекомендуется проводить заточку в условии повышенной влажности.
5. Нельзя проводить обработку вблизи взрывчатых веществ. При механической обработке металла могут формироваться искры, которые воспламеняют горючие материалы.

Техника безопасности при работе на заточных и шлифовальных станках

Во всех случаях должно проверятся состояние точильного круга, так как даже незначительные дефекты могут привести к существенным проблемам. Трещины и некоторые другие дефекты делают структуру менее прочной, при эксплуатации могут откалываться отдельные части. Мастер должен быть расположен сбоку.

Самодельный наждак из двигателя стиральной машины

Стоит учитывать, что шлифовальный наждачный станок своими руками собирается не только при использовании мотора от стиральной машины, но и многого другого оборудования, у которого параметры схожие.

При сборке конструкции уделяется внимание следующим моментам:

1. Все движущиеся элементы должны быть спрятаны в защитный корпус. За счет этого повышается безопасность проводимых работ. Изготовить его можно при использовании листового метала.
2. Не стоит забывать о том, что обычный листовой металл подвержен воздействию ржавчины. Именно поэтому нужно предусмотреть защиты поверхности от подобного воздействия, для чего используется специальная краска или другие вещества. Время от времени обновляя защитный слой можно существенно продлить срок службы устройства.
3. Можно предусмотреть установку нескольких фланцев, которые будут рассчитаны на наждачные круги с различными посадочными отверстиями.
4. Электродвигатель с наждачным кругом может быть соединен жестко или через клиноременную передачу. Для этого проводится установка двух шкивов, которые предназначены для натягивания ремня. При смене диаметра шкивов можно регулировать количество оборотов, передаваемых на наждачный круг.
5. Охлаждение осуществляется за счет активного обдува конструкции, для чего ротор передает вращение и лопастям.
6. Стоит учитывать, что конструкция не защищена от воздействия повышенной влажности. Создавая наждак своими руками уделяется внимание тому, где именно будет устанавливаться конструкция. Для этого подходит домашняя мастерская или большой навес.

Наждак из двигателя для стиральной машины

Самодельный наждак сможет прослужить в течение длительного периода. При этом он не нуждается в обслуживании. Если использовать мотор с разбора и подручные материалы, создаваемая конструкция своими руками обойдется в разы дешевле в сравнении с покупными предложениями.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как можно самостоятельно сделать наждак себе в мастерскую либо гараж из обычного электродвигателя от стиральной машины. Каждый мастеровой человек должен иметь в своем хозяйстве точильный станок, потому как без него ну просто не как нельзя, постоянно что то нужно наточить, подточить, поправить, шлифануть) Данный станочек на самом то деле можно сделать и самостоятельно, потому как покупной образец стоит дорого. Так что нужно использовать старый проверенный временем вариант, из двигателя стиральной машинки. Такие наждаки были популярны в Советское время, потому как профессиональное оборудование было непросто достать, а вот стиральных машинок было выпущено огромное количество. Наверняка у многих в деревнях еще стоят такие, а самое главное что работают.

Устройство довольно простое, на вал двигателя крепится точильный круг, а под сам мотор изготавливается станина из металла либо дерева, подключается электрическая цепь и главное контакты спаять паяльником, а для бесперебойного пуска добавить пару конденсаторов.

И так, давайте рассмотрим, что конкретно понадобится для сборки точильного станка?

Материалы

1. электродвигатель от стиральной машинки 220 в 2826 об/мин 370 W
2. точильный круг
3. болты,гайки, шайбы
4. проф тубы прямоугольного и квадратного сечения
5. провода
6. вилка
7. конденсатор 2 шт
8. выключатель (тумблер)
9. краска

Инструменты

1. сварочный аппарат
2. дрель
3. болгарка (УШМ)
4. линейка
5. гаечный ключ
6. паяльник
7. отвертка
8. ножницы по металлу
9. молоток
10. плоскогубцы

Пошаговая инструкция по сборке наждака своими руками.

Для начала следует проверить работоспособность электродвигателя, ознакомиться с ТТХ. Точильный круг можно приобрести в магазине. Составляющие готовы, теперь непосредственно к самой работе.

1. Изготовление зажимного патрона для точильного камня.
2. Делаются опоры и крепеж для двигателя из металлического уголка. 3. Создание рамы станка из профтрубы квадратного и прямоугольного сечения.4. Изготовление опорного столика.5. Прикручиваются резиновые амортизирующие ножки и покраска.6. Установка выключателя (тумблера)
7. Защитный кожух из оцинкованной жести для корпуса электродвигателя.8 Пайка контактов и крепление конденсаторов.
9. Готовый наждак.Вот такой вот аккуратный точильный станочек получился, как видите все довольно просто и вполне под силу мастеровому человеку. А самое главное бюджетно и не требует траты денег, что на сегодняшний день немаловажно.

Безусловно, вы не раз слышали о пользе наждака в домашнем хозяйстве, даже если вы не являетесь любителем мастерить поделки своими руками. Ведь в каждом жилье найдутся ножи, ножницы и другие колющие и режущие инструменты, которые время от времени требуют заточки. А вот цена наждака в большинстве торговых точек вас не порадует! И поэтому почему бы не задуматься о самостоятельном изготовлении этого невероятно полезного инструмента?

Содержание:

Предназначение наждака

Многие люди используют сверла для того, чтобы получить отверстия в металле при помощи сверлильного станка или дрели. Через определенное время сверло начинает сильно греться и хуже сверлить, из-за того что оно затупилось. И все это происходит довольно быстро, если дрелью сверлить на повышенных оборотах. Бывают такие случаи, когда сверло посредине обламывается, если его «закусило» при выходе из металла, а деталь при этом была не закреплена.

Соответственно, тупым инструментом работать – одно мучение. В наше время мало кто помнит, как раньше ходили по домам точильщики инструментов с небольшими переносными точилами и занимались заточкой всевозможных инструментов, в том числе и ножей. В наше время можно, конечно, пойдя в магазин, купить совершенно новый инструмент с заводской заточкой, а также можно заточить сверло в домашних условиях.

Чтобы заточить сверла, следует воспользоваться покупным заточным станком, а также можно заточить при помощи изготовленного своими руками наждака. Заточный станок является нужной и незаменимой вещью в хозяйстве. С помощью его затачивается практически любой инструмент, а также он может использоваться для шлифовки древесины.

В каждом магазине инструментов продаются электрические наждаки. Довольно большой их выбор. Приобрести можно как совсем небольшой наждачок для того, чтобы затупившиеся режущие инструменты поправлять, так и довольно мощный точильный станок, с помощью которого можно сточить большой слой металла с любой детали.

Лучшим приобретением будет двухсторонний электронаждак, с одной стороны которого находится чистовой, а с другой черновой шлифовальные круги. Эти круги для предупреждения травм должны иметь защитные кожухи – на случай разрушения или повреждения круга пре работающем двигателе. Также желательно, чтобы были у электроточила регулируемые рабочие упоры для затачиваемых инструментов и искрозащитные щитки с защитным стеклом.

Довольно удобными являются электрические наждаки, у которых регулируется скорость вращения. При снятии большого слоя нужно использовать повышенную скорость, а саму «доводку» режущей кромки делать лучше на малых оборотах. Это исключит, конечно, подгорание металла. Время от времени при заточке инструмента необходимо его охлаждать в ванночке с водой.

Наждак своими руками

В руках каждого мужчины может оказаться движок от бытовой техники, и в голове сразу начинает ютиться вопрос, как сделать наждак своими руками из подручных материалов. Для этого используются всевозможные электродвигатели, на вал которых устанавливают выточенные специально на токарном станке насадки, что предназначены для зажима наждачного круга.

Выбор электродвигателя

Для такой цели обычно используют двигатели от стиральных машин старого производства, таких как «Волга», «Рига», «Сибирь», «Вятка» и т.п. На таких машинках двигатели довольно мощные и реверсные. Также от таких стиральных машин используются выключатели с пускателем.

Несмотря на то, что кажется это довольно просто, из двигателя от советской стиральной машинки самодельный наждак совсем не просто скомпоновать. К примеру, одним из основных вопросов является, как на вал двигателя насадить точильный камень. Там ведь не всегда имеется резьба, а диаметр отверстия камня может с диаметром вала не совпадать.

Поэтому нужна специальная точеная деталь, которая эту несоразмерность компенсировала бы. Чтобы сделать своими руками самодельный наждак, нужно знать его будущие параметры. В большинстве случаев для изготовления в домашних условиях наждака используют обычно асинхронные электродвигатели.

Для наждака считается предельной оборотистость около 3000 оборотов в минуту. Точильный камень при очень большой частоте вращения просто может разорваться. Лучшего всего пользоваться в домашних условиях двигателем с 1000 – 1500 оборотами в минуту. Если будет использоваться электродвигатель на 3000 оборотов в минуту, должен присутствовать довольно прочный камень, и изготовлен качественный фланец. Чаще всего используются большие обороты двигателя не для заточки, а для полировки изделий.

Для того чтобы наждак сделать своими руками, не обязательно стоит использовать для таких целей мощные электродвигатели. Хотя говорят бывалые мастера, что для самодельного точильного станка приемлемой мощностью является 400 Вт, а для домашнего использования хватит двигателя с мощностью около 100 – 200 Вт от советской стиральной машинки. Конечно, он является мало оборотистым, но это очень хорошо.

Можно применять для изготовления наждака своими руками трехфазные и однофазные электродвигатели. В однофазную сеть включаются и те, и другие. Аппарат подключается к однофазной сети через конденсатор.

Выточка фланца

Для соединения двигателя и камня нужно выточить фланец. Для таких целей лучше всего обратиться к токарю с чертежом наждака, размерами внутреннего диаметра камня и диаметра вала двигателя. А остальное – это дело техники и наличие подручных материалов.

Придется вытачивать и сам фланец, который на вал насаживается, а также фиксируется болтом, и гайку, и шайбу с левой резьбой. Также учесть нужно, что на гайке и фланце нарезается резьба, зависимо от направления вращения нашего вала электродвигателя. Если по часовой стрелке происходит вращение – то тогда должна быть резьба левосторонней, если вдруг наоборот – резьба должна быть правосторонней. Во время работы настольного наждака гайка наждака так самопроизвольно будет закручиваться. Если пренебречь этим фактором, гайка работать будет на раскручивание, и поэтому камень может слететь. И, конечно, это крайне опасно.

Что же все-таки делать, если для изготовления точечных втулок определенного диаметра нет возможности? В таком случае могут пригодиться куски труб подходящего диаметра, а зазоры между втулками и валом двигателя получится компенсировать подмоткой изоленты тканевого типа между втулок. Кроме того, можно надеть втулки одна на другую.

В этом случае самое главное при намотке изоленты – соблюдать равномерность, чтобы избежать при вращении образования больших биений. Втулку изготавливают из трубы диаметром 32 миллиметров, равной внутреннему диаметру наждачного круга. На неё надевается непосредственно наждачный круг, что мог сесть с натягом без подмотки.

Такая система втулок довольно плотно на валу сидит. А вот при помощи болта и шайб фиксация обязательна. В домашних условиях в валу вы сможете нарезать резьбу при помощи метчика, при этом зажав в тисках вал электродвигателя. Необходимо в этом случае определить правильно под резьбу диаметр отверстия.

Направление работы

Перед тем, как сделать наждак в домашних условиях, нужно выяснить направление его работы. В наждаке, сделанном своими руками, можно изменить направление вращения ротора. Если, к примеру, двигатель от машинки стиральной, то он является асинхронным, то есть при переключении соответствующих обмоток можно поменять направление вращения. Также в моторах от бытовой техники старого производства бывает 3 – 4 вывода. К примеру, при 4 выводах изменить направление вращения не составит большого труда.

Для этих целей находим пусковую и рабочую обмотку при помощи тестера. Уровень сопротивления рабочей обмотки, как правило, равняется 12 Ом, а пусковой составляет близко 30 Ом. Рабочая обмотка подключается к сети 220 Вт, а пусковая подключается надежно одним концом к одному выводу катушки, а вторым концом нужно коснуться кратковременно ко второму выводу обмотки и после этого сразу отбросить его (используют для этого обычно специальные реле). Если вы используете конденсаторный двигатель, то схема включения будет иной.

Значит, ваш наждак крутиться будет в одну сторону, а если, к примеру, поменять выводы пусковой обмотки местами, то соответственно вращаться будет двигатель в противоположную сторону. Можно вообще в принципе обойтись без катушки пусковой, в этом случае после включения рабочей обмотки в сеть нужно абразивный камень крутнуть в определенную сторону, и станок после этого заработает.

Установка наждака

После того, как сделали самодельный наждак, следует выяснить, как его правильно установить на верстаке. Это делается при помощи кронштейна, который также снимается со стиральной машины и крепится к верстаку болтами. Двигатель с другой стороны опирается на угол, который его поддерживает в горизонтальном положении, а также имеет вырез, что полностью повторяет форму корпуса двигателя. Чтобы уменьшить вибрацию, на уголок надевается окантовка, сделанная из резинового куска шланга.

Для избегания получения травмы от пилы и летящих обломков абразивного круга при работе на точильном станке, сделанном своими руками, необходимо сделать кожух. Изготовить лучше всего его из металла потолще – 2 – 2,5 миллиметра. Это может быть свернутая в полукольцо полоса металла.

Под рабочим органом наждака непосредственно нужно прикрутить небольшой кусок листового оцинкованного железа, который защитит верстак от искр во время работы. Все работы в целях собственной безопасности необходимо проводить в специальных для этого очках или использовать другую защиту.

В качестве приспособлений для наждака использовать можно оргстекло, толщиной 5 миллиметров. Такое стекло крепится к кожуху двигателя при помощи навесок, оно может откидываться на 180 градусов. Также для полноценности станка необходимо для упора обрабатываемой детали сделать подручник.

Конечно же, в пользе электрического точила нельзя усомниться! Ведь не будешь каждый раз использовать новый топор или сверло. Да и покупать для этого наждак как-то дороговато. Но выход есть, стоит только потратить немного времени и собрать наждак своими руками. Следуйте внимательно нашим инструкциям, предусмотрите необходимую защиту станка и не пренебрегайте требованиям безопасности во время работы.
