Построение идеального шлюза. Дражные ковры и нюансы.

Сообщений 1 страница 10 из 10

Поделиться12018-07-25 02:35:38

• Автор: Liom
• Участник
• Зарегистрирован : 2018-07-24
• Приглашений: 0
• Сообщений: 11
• Уважение: [+1/-0]
• Позитив: [+0/-0]
• Провел на форуме:
  2 часа 33 минуты
• Последний визит:
  2018-07-30 16:39:38

Встал вопрос создания шлюза. Хотелось бы услышать мнения о самой технологичной части этого оборудования — дражном ковре.
Ну, и нюансы по изготовлению можно докидывать.

Изучая тему, набрал инфы на целую обзорную статью, но я тут не за этим, посему просто делюсь сухими фактами и домыслами (поправляйте, если накосячу).
Построил в порядке увеличения эффективности.

1. Ковры дражные от СК-Полимер. По номерам, как резинотехнические изделия времен союза.
2. Старательский мох. (У того же СК-Полимер есть в предложении).
3. Целый набор от GoldHog. На ютюбе полно хвалебных роликов, доказывающих, что они круче старательского мха.
4. Относительно интересен Vortex Mat, но, как мне кажется проигрывает серьезно недавно изобретенному Dream Mat.
5. Dream Mat, его даже стал СК-Полимер подделывать, назвав «Фонтан» — креативно.
6. Devin Gold — для доводки на малой скорости потока после Dream Mat — самое то!

Отредактировано Liom (2018-07-25 02:42:57)

Поделиться22018-07-25 02:37:55

• Автор: Liom
• Участник
• Зарегистрирован : 2018-07-24
• Приглашений: 0
• Сообщений: 11
• Уважение: [+1/-0]
• Позитив: [+0/-0]
• Провел на форуме:
  2 часа 33 минуты
• Последний визит:
  2018-07-30 16:39:38

Что думаете по поводу использования мощных неодимовых магнитов в шлюзе?

Вот тут видео. Какие подводные камни?

Поделиться32018-07-25 02:59:43

• Автор: Liom
• Участник
• Зарегистрирован : 2018-07-24
• Приглашений: 0
• Сообщений: 11
• Уважение: [+1/-0]
• Позитив: [+0/-0]
• Провел на форуме:
  2 часа 33 минуты
• Последний визит:
  2018-07-30 16:39:38

Некоторые модели мощных драг с мотопомпами на входе потока в шлюз имеют сверху такой откидной коврик (вот тут на видео буквально 15 сек), который не дает материалу вылетать за борта, пока поток очень силен.
Для самоточных шлюзов это неактуально из-за малой скорости потока. НО! Такой барьер играет еще одну роль, не совсем очевидную — сбивает поверхностное натяжение для плавающей золотой пыльцы, которую иначе мы обязательно потеряем, независимо от конфигурации коврика. И да, этот барьер-накидку тоже лучше сделать из дражного коврика (можно попроще и заточенного под мелкодисперсное золото) и, соответственно, не такой длинный, как на мотопомпе.

Отредактировано Liom (2018-07-25 03:07:43)

Поделиться42018-07-25 03:11:10

• Автор: Liom
• Участник
• Зарегистрирован : 2018-07-24
• Приглашений: 0
• Сообщений: 11
• Уважение: [+1/-0]
• Позитив: [+0/-0]
• Провел на форуме:
  2 часа 33 минуты
• Последний визит:
  2018-07-30 16:39:38

Окончание шлюза можно снабдить «сифоном». Эта идея так же реализована в Gold Cube. Переход на нижний уровень содержит такой сифон.
https://www.youtube.com/watch?v=IvQm4oyBR7o

Сифон делается откидным. При окончании работы, аккуратно вытряхивается на дражный коврик.

Отредактировано Liom (2018-07-25 03:16:01)

Поделиться52018-07-25 14:51:23

• Автор: Дилетант с работы
• Активный участник
• Зарегистрирован : 2017-08-10
• Приглашений: 0
• Сообщений: 206
• Уважение: [+10/-0]
• Позитив: [+26/-0]
• Провел на форуме:
  2 дня 16 часов
• Последний визит:
  2018-10-18 17:27:14

Неодимовые магниты выхватят сильно магнитную фракцию, т.е. магнетит. У условиях Подмосковья таковой очень и очень мало. Много менее 10 % от шлиха. Основное это электромагнитная фракция, которая при разборе шлиха липнет на магнит, но если встряхнуть с него падает.

В сифоне на конце шлюза не вижу необходимости. Золото не должно туда доходить. Уровень и поток воды необходимо регулировать так что бы тяжелая фракция осаждалась на первой половине шлюза. Сам по себе сифон идея интересная. Но когда промываешь объемы сомневаюсь что бы он работал нормально. Забьется тяжелой фракцией. С двух ведер у меня получается 50 грамм шлиха. Если промыть десяток ведер, то сифон будет забит.

Идеальный шлюз вряд ли можно построить. Каждый подбирает под себя и под свои хотелки, а самое главное под пески. Мне лично просто удобней с резиновым дражным ковром № 362. Особенно сейчас когда сделал сибирский лоток из стеклопластика. Ковер ячейками в лоток и сполоск.

Источник

Записки Дилетанта о жизни

Дилетант — Тот, кто занимается чем либо без специальной профессиональной подготовки, достаточных знаний.

воскресенье, 9 апреля 2017 г.

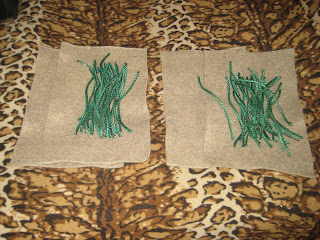

Дражный коврик из войлока.

6 комментариев :

Веревку совсем не нужно нарезать, ее просто нужно подгибать и прокладывать перед очередной строчкой. Так будет надежней-веревочки выпадать не будут и не придется дополнительные строчки делать для их закрепления.

У каждого из нас есть дома палас или коврик ворсовый. Почему бы не отрезать от ненужного коврика нужный кусок для промывки-быстро и если коврик синтетический, то будет легче натурального и быстро просохнет при просушке.

Татьяна экспериментировать можно со всем что у Вас найдется под рукой. Просто из практики есть некоторые наработки. Шерсть сама по себе имеет много зацепок на волоске. Волосинки никогда друг к другу плотно не прижмутся. Синтетические ворсинки могут лечь одна к одной и получится каток. А пробовать можно все.

Доброго времени.
Прошу прощение за незнание русской терминологий. А что за слово, что за вещ этот войлок?? ..
Если хорошенько, по внимательнее посмотреть на картину, то очень напоминает кошму!(кошма — изделие из барани или верблюжи шерсти.(типа паласа или ковра) Но это изделия очень толстая. А когда пропитывается водой, сушить придётся очень долго!

Объясните пожалуйста, что за вещь и из какого матеряла делается это волк? ..

это скатанная шерсть овец.Из неё делают валенки. В этом году буду на разных приборах устанваливать войлок как в начале шлюза так и во второй очереди после канадского мха.Тонкоеого золота очень много.Больше 60% от всего материала.Да еще и глины почти 70%

Владимир благодарю, что ответили на вопрос. А то я как то и забыл совсем.

Источник

Как сделать шлюз для промывки золота своими руками. Часть 2.

Для проходнушки/шлюза золотоулавливающий коврик может быть изготовлен из любой натуральной ткани, например мешковины, брезента и даже вафельного полотенца, которое хозяйки используют на кухне. Паласы и ворсистые ковры не удобны в применении, так как извлечь из их ворса металл проблематично. Главная цель коврика обеспечить прилегание рифилей к дну шлюза, чтобы не было смыва накопленного материала просочившимся потоком под рифилями. Это научно доказано ведущими специалистами института ИРГИРЕДМЕТ.

На промышленных предприятиях применяют ячеистые золотоулавливающие коврики или его еще называют трафарет. Это связано с технологическим процессом добычи золота. Породу на промприбор возят многотонными Белазами, промывая тысячи кубаметров золотоносной породы в сутки. В каждом кузове Белаза десяток грамм золота, которое подвозится для промывки каждые несколько минут. Предприятию не выгодно останавливать процесс промывки для разгрузки промприбора, для этого потребуется на 2-3 часа остановить добычу, а время это золото, в буквальном смысле этого слова. Промприбор разгружают один раз в сутки. Из-за большого количества промываемой породы и возникла необходимость в ячеистых ковриках с высоким профилем, которые накапливают тяжелый металл и не дают вынести его потоком воды, что увеличивает время эффективной работы промприбора.

По своей сути ячеистый коврик работает как трафарет/рифиля только маленькие. В глубине ячеек создаются вихревые потоки, которые выносят легкие частицы песка, оставляя на дне тяжелый металл: золото, платину.

В проходнушке ячеистый коврик можно не использовать, так как порода на промывку не подается самосвалами, а съем золота можно легко производить в любое время по мере накопления тяжелого материала. Кроме того, ячеистый старательский коврик достать не просто и стоимость его в несколько тысяч рублей совсем не оправдывается при использовании на мини приборах.

Аналог ячеистого коврика можно изготовить самостоятельно из обычного бытового ячеистого коврика, который у многих лежит на крыльце и продается в каждом хозяйственном магазине под названием «анти скользящее покрытие». Размер ячеи анти скользящего покрытия, примерно 5 мм. Смотрите фотографию.

Анти скользящее покрытие укладывается поверх тряпичного коврика. Сверху устанавливаются рифиля. Такая система будет работать не хуже промышленного коврика, проще купить, а стоимость ее много ниже и в случае чего и бросить не жалко.

А нужен ли коврик!
Из истории золотодобычи.

«Были проведены эксперименты со шлюзами, на которых металлические трафареты лежали на дне шлюза без ковриков. Опыты дали положительные результаты, снижения извлечения золота не установлено.»

«В России в 30-х годах прошлого века на большинстве промывочных приборов в качестве ковриков использовались подстилки из кокосовых матов. В 40-х годах эти дорогие импортные коврики заменили аналогичными каламовыми матами (из травы «калам», растущей в Средней Азии). Для их изготовления было организовано специальное производство. Толщина матов составляла 11 мм. Для предотвращения смывания по днищу шлюза тонкого золота, которое проваливается через маты насквозь, применялись подматники из тонкой плотной ткани (бязь холст, брезент и пр.). После того, как в США (в 30-е годы прошлого века) начали использовать более прочные и дешевые коврики из резины, прочие их виды постепенно вышли из употребления.»

Источники: «Обогащение золотосодержащих песков на шлюзах…». Автор доктор геологических наук Замятин О.В. -Иркутск: институт «Иргиредмет», 1998.
«Расчет потерь золота при обогащении песков и выбор оптимального обогатительного оборудования» Авторы: доктор геологических наук О.В.Замятин, кандидат геологических наук Б.К.Кавчик. — Бюлл. «Золотодобыча»: Иркутск, институт «Иргиредмет», 2003, № 52

В следующей главе: как правильно установить проходнушку в потоке воды. Чертежи проходнушки. Обучающий видео, фильм как самому сделать шлюз для добычи золото.

Автор Рудольф Кавчик, г.Иркутск
Фото Рудольф Кавчик

Источник

Как сделать шлюз для промывки золота своими руками. Часть 1.

Эта статья родилась в связи с повышенным интересом к золотодобычи. Мне часто задают вопросы, как добыть золото из ручьев и рек? Как сделать шлюз для добычи золота своими руками? Где и какой купить шлюз? Как сделать проходнушку своими руками?

В этой статье я расскажу, как сделать проходнушке, шлюз своими руками. Оборудование настолько простом, что каждый может сделать его за пару часов у себя дома и оно будет по многим параметрам лучше покупного американского алюминиевого шлюза, стоимость которых в России доходит до 17 000 рублей.

Расскажу, как правильно сделать золотоулавливающий шлюз, мини прибор для добычи золота в простонародье называемым проходнушка. Именно так его называют старатели Сибири и Урала, название, дошедшее до нас от наших дедов и прадедов – проходнушка.

Проходнушка (шлюз) — это сколоченный из трех досок короб, на дне которого уложен коврик и размещаются трафарет (рифеля). Проходнушка из дерева не только проще и дешевле чем из алюминия, но и самое главное, в случае чего ее и бросить не жалко. Если использовать сухую и не толстую древесину, то вес будет не больше чем у алюминиевого аналога, а при умелом подходе даже меньше. Кроме того, деревянные доски в вашей машине или рюкзаке не вызовут вопросов у посторонних, некто не будет спрашивать, что это за доски и задавать лишние вопросы. Мало ли для каких целей в лесу вам эти доска.

Для изготовления проходнушки (шлюза) для добычи золота, главное соблюдать основные несложные правила при ее изготовлении, и вы будете более успешным золотодобытчиком, чем другие старатели с короткими покупными шлюзами.

Чем длиннее проходнушка, тем больше вы уловите золото. Зарубежные шлюза из алюминия имеют максимальную длину 1.5 метра, этого не достаточно для улавливания мелкого золота и дезинтеграции плохо промываемых песков или суглинков. Длина зарубежных шлюзов 1.5 метра обусловлено законодательством, которое ограничивает длину шлюза, дабы любители-туристы не вымыли все золото на ручье и оставили другим. Например, в Америке, Австралии, Новой Зеландии золотодобыча, это хобби, как у нас сбор грибов или рыбалка.

Ширина шлюза зависит от количества подаваемой породы, для ведерной подачи вполне достаточно ширины 20-25 см.

Чтобы сделать длинную и удобную для переноса проходнушку, применяйте каскад шлюзов, например, установите последовательно два шлюза по 1,5 метра, в сумме получите 3 метра. Этого достаточно для улавливания мелкого золота и дезинтеграции породы.

Если почва глинистая и не успевает промыться на проходнушке, нужно применять другое оборудование, называемое бутарой. О нем я расскажу в следующих статьях или видео на своем канале https://www.youtube.com/user/RudolfKavchik

Установка рифилей или как их еще называют трафарет.

Трафарет — самая важная часть проходнушки. За ними возникает завихрение водяного потока и его разряжение. Что создает условия для накапливания тяжелой фракции за пластинами рифилей и сноса легкого ненужного материала. Угол наклона пластин рифилей зависит от количества воды подаваемой на проходнушку и может быть от 45 до 78 градусов. Чем больше глубина потока и скорость потока воды подаваемой на шлюз, тем больше угол наклона рифилей. Расстояние между рифилями 5-7 см. Форма рифилей может быть прямая или с чуть загнутыми краями по направлению потока.

Если поток воды слабый, то рифеля не используются. Порода перед подачей на мини прибор просеивается через сито. Смотрите ниже главу грохочение материала.

Золотоулавливающий коврик может быть изготовлен из любой натуральной ткани, например мешковины, брезента и даже обычное вафельное полотенце подойдет, которое хозяйки используют на кухне. Главная цель коврика обеспечить прилегание рифилей к дну шлюза, чтобы не было смыва накопленного материала просочившимся потоком под рифилями.

На промышленных предприятиях применяют ячеистые золотоулавливающие коврики. Это связано с технологическим процессом добычи золота. Породу на промприбор возят многотонными Белазами, промывая тысячи кубаметров золотоносной породы в сутки. В каждом кузове Белаза десяток грамм золота, которое подвозится для промывки каждые несколько минут. Предприятию не выгодно останавливать процесс промывки для разгрузки промприбора, для этого потребуется на 2-3 часа остановить добычу, а время это золото, в буквальном смысле этого слова. Промприбор разгружают один раз в сутки. Из-за большого количества промываемой породы и возникла необходимость в ячеистых ковриках с высоким профилем, которые накапливают тяжелый металл и не дают вынести его потоком воды, что увеличивает время эффективной работы промприбора.

По своей сути ячеистый коврик работает как трафарет/рифиля. В глубине ячеек создаются вихревые потоки, которые выносят легкие частицы песка, оставляя на дне тяжелый металл: золото, платину.

В проходнушке ячеистый коврик можно не использовать, так как порода на промывку не подается самосвалами, а съем золота можно легко производить в любое время по мере накопления тяжелого материала. Кроме того, ячеистый старательский коврик достать не просто и стоимость его в несколько тысяч рублей совсем не оправдывается при использовании на мини приборах.

Аналог ячеистого коврика можно изготовить самостоятельно из обычного бытового ячеистого коврика, который у многих лежит на крыльце и продается в каждом хозяйственном магазине под названием «антискользящее покрытие». Размер ячеи антискользящего покрытия, примерно 5 мм. Смотрите фотографию.

Антискользящее покрытие укладывается поверх тряпичного коврика. Сверху устанавливаются рифиля. Такая система будет работать не хуже промышленного коврика, проще купить, а стоимость ее много ниже и в случае чего и бросить не жалко.

Автор Рудольф Кавчик, г.Иркутск

Фото Рудольф Кавчик

Как сделать шлюз для добычи золота своими руками. Чтобы не покупать.

Видео как пользоваться проходнушкой.
Так же, вы узнаете что такое плотик, торфа и золотоносная порода — пески или пласт.
