Коробочка под сверла своими руками

Коробка для сверл своими руками

Моя новая самоделка проста и удобна в использовании. И как всегда собрана из уже ненужных вещей, которые приобретают новый вид и новую жизнь. Так старый футляр для видеокассет стал органайзером для свёрл и бит.

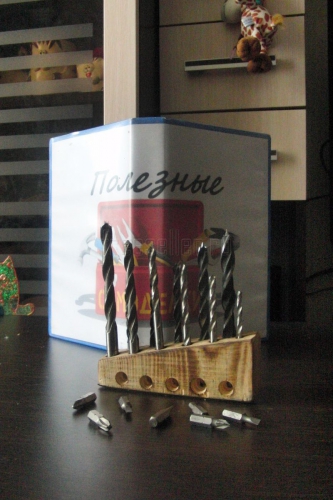

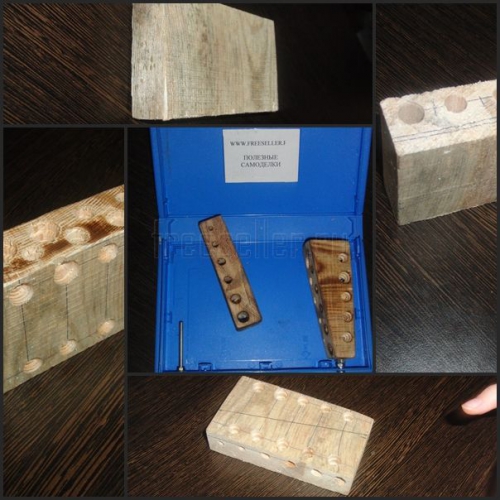

Для того, чтобы свёрла не тупились, когда лежат все в одной коробке и трутся друг о друга, делаем две подставки из дерева. Выпиливаем два куска из дерева и высверливаем в них отверстия разного калибра. Сглаживаем один край. Получается многорядный держатель, у которого для удобства можно подписать отверстия.

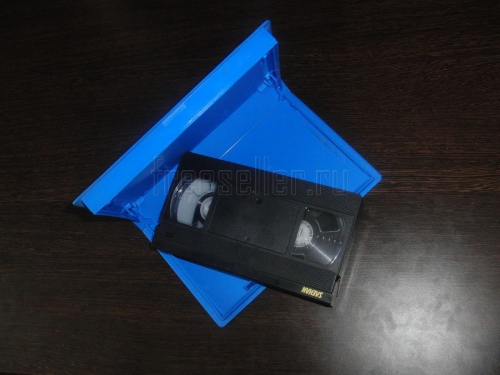

Футляр для видеокассет в больших переделках не нуждается.

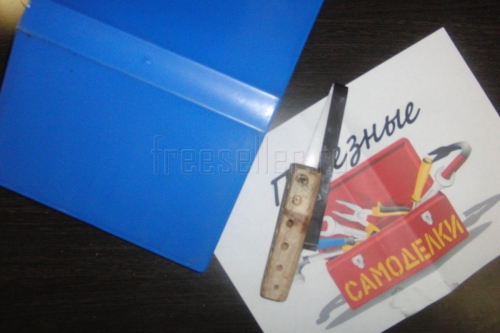

Лист формата А4 с надписью о содержимом футляра вставляется под прозрачную плёнку. Сбоку просверливаем отверстия и вставляем болт, который послужит в качестве направляющей для деревянного держателя.

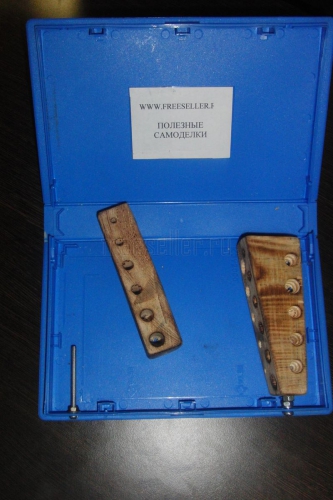

Держатели не закреплены и легко снимаются.

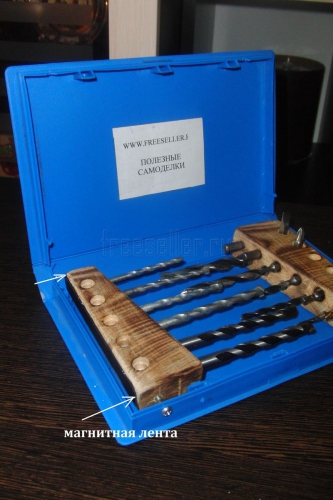

Снизу к ним приклеена магнитная полоска (осталась от детской азбуки для магнитных букв). Так же можно применить магнитный держатель для ножей. Магниты будут дополнительно удерживать свёрла, и в отверстие можно вставлять сверло с меньшим диаметром!

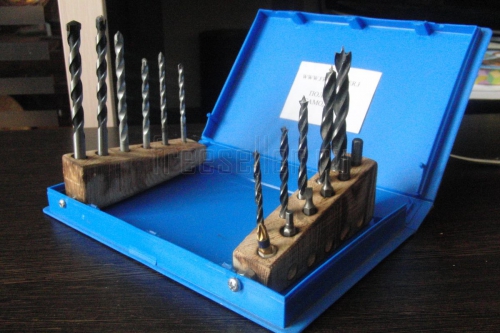

При использовании держатели легко поднимаются, и брать свёрла становиться намного удобней.

Представляю простую, удобную и доступную систему хранения сверл.

Преимущества
• Сверла подписаны по диаметру
• Сверла могут быть идентифицированы по типу за счет цвета наклеек и колпачков
• Сверла в упаковке не боятся грязи и воды (их можно спокойно во время работы бросить на землю мокрую и грязную и после работы помыть в ведре воды т.к. упаковка не пропускает воду)

• Могут храниться где угодно и перемещаться в любой упаковке/кульке/сумке.
• При перемещении и хранении не тупят одно другое за счет взаимного трения
• По мере необходимости легко делается новая упаковка для новых сверл
• Стоимость изготовления упаковки невысокая и не длительная
• Во время хранения можно не заботиться о наличии рядом магнитов дабы избежать намагничивания

Недостатки:
• Упаковку всё-таки нужно делать. А это затраты времени и некоторых средств.
• Возможно еще какие-то — надеюсь всплывут во время обсуждения.

Общий принцип хранения
• Сверла хранятся в пластиковых прозрачных шлангах соответствующего диаметра и длины
• Длины я сделал для удобства нескольких стандартных размеров: 12, 15, 18 см. Есть также несколько особо длинные: более 30 см.
• Основная проблема была — найти способ, который бы позволил удобно закрывать и открывать отверстия. Ввиду того, что все шланги имеют некоторые индивидуальные особенности в виде внутреннего и внешнего диаметров, найти подходящие заглушки не представлялось возможном. Проблема была решена за счет самостоятельного изготовления.

• Покупается несколько видов шлангов различных диаметров. Я покупал 4 вида: 10, 12, 16 и 30 мм. Длина — в зависимости от того сколько планируете хранить сверл. Советую заранее переписать количество и прикинуть каких сколько.

• Для изготовления заглушек нужен обычный клеевой пистолет.

• Также к клеевому пистолету нужны будут клеевые стержни. Обычно в продаже бывают прозрачные, молочные и черные. Но мне повезло и я на радиорынке случайно нашел в продаже цветные :). Можно обойтись было и без них, но с цветными заглушками упаковка выглядит лучше. Теоретически в процессе изготовления можно в расплавленный клей добавлять краситель.

• Для изготовления заглушек — нарезаем шланг на отрезки длиной 10 мм. По два отрезка для каждой упаковки. Внутреннюю сторону шланга смазываем маслом для лучшего отделения от застывшего клея. Ставим на ровную поверхность и заливаем клеем нужного цвета из клеевого пистолета. Заливку делаем чуть выше края. Округлый кантик формируется сам собой за счет сил поверхностного натяжения.

• После застывания клея, аккуратно разрезаем шланг и удаляем его. На выходе — мягкие и эластичные заглушки, которые идеально входят в нашу упаковку для сверл.

• Далее нарезаем этот же шланг на участки длиной 12, 15 или 18 см, в зависимости от длины сверл.

• Аналогичную операцию производим для шлангов всех диаметров и цветов стержней.

• Делаем наклейки для упаковки. Я делал макет в CorelDraw и распечатывал на прозрачном Oracal (хотя наверное лучше брать не прозрачный, а белый). Наклейки также были четырех размеров т.к. шланги были 4-х видов и имели разную длину окружности. Три вида наклеек: «голубые» — сверла по металлу, «красные» — сверла по бетону, «зеленые» — сверла по дереву. Стандартные диаметры проставил и также сделал запас с незаполненными наклейками для заполнения вручную.

• Результат Когда всё готово — нарезаем шланги и пакуем сверла, клеим наклейки.

• Приблизительная цена вопроса по расходным материалам (шланг и клей):

Маленькая упаковка: длина 12 см, диаметр 10 = 0,08$
Средняя упаковка: длина 15 см, диаметр 12 = 0,12$
Большая упаковка: длина 18 см, диаметр 16 = 0,18$
Очень большая упаковка: длина 15 см, диаметр 30 = 0,52$

Базовая идея была почерпнута из интересного проекта Pinterest. Мой ник VikTor-fromKyiv.

Идея была реализована с учетом местных реалий.

Смотрите также

Комментарии 19

Автору спасибо! Молодец. Только сейчас навёл порядок со свёрлами. Сочинял как их разложить. Оказывается всё придумали за меня. Спасибо.

Красиво! спору нет! а практично ли? Хорошо если раз в месяц требуется одно отверстие сделать! А когда одновременно разными сверлами? Чехлы путаются…, грязными руками берутся, колпачки путаются (диаметр разный)… и т.д. да и нервы особо не отдыхают… 🙂
Отлично для показухи (типа 5С), но не на каждый день!
Имхо!

А Вы считаете, что хранение заточенных сверл насыпью или в просторной пластиковой коробке, а-ля шурупы, где они при любом перемещении (переезде) трутся друг об дружку, перемешиваются и тупятся — это лучшее решение?

Ну, это Ваше право — хранить как хочется.

Там всего три диаметра колпачков (и соответственно трубочек), более того все сверла и трубочки подписаны. Перепутать крайне сложно. Грязь к прозрачным трубочкам не пристаёт 🙂 Поэтому можно браться любыми руками. А вот защиту от влажности или дождя, если работать на на даче — они (трубочки) точно дают. Ржавыми сверлами как-то не комфортно работать.

Имхо дело хозяйское как хранить свой инструмент и расходники.

У меня каждый электроинструмент + расходники к нему в отдельном пластиковом кейсе — это дисциплинирует и экономит нервы. В случае необходимости использования всё под рукой — взял нужные кейсы и поехал. А кто-то всё хранит навалом в хозяйственной сумке. И перфоратор, и болгарку, и гвозди, и сверла… Опять же дело хозяйское.

Отлично для показухи (типа 5С), но не на каждый день! — редко кто использует сверла каждый день. Я таких людей не знаю 🙂

но зачем же впадаться в крайности и возить сверла «насыпом»? Можно планочку насверлить, каждым сверлом для отдельного места. И все в куче и в одном месте. У тех кто пользуется сверлами «ходовых диаметров по несколько штук (я насверлил под разный диаметр отверстия по-горизонтали, а для повторяющихся по-вертикале (похоже на диаграмму) и все удобно и под рукой (не нужно делать лишних движений связанных с включением сверла в работу. Взял-вставил в патрон-зажал-поработал-разжал-вставил на место. У Вас же получается: Нашел (среди насыпи Ваших индивидуальных упаковок нужный размер ибо как по-иному их транспортировать?)- открыл пробочку-достал сверло- зажал в патрон- закрыл упаковку (чтоб не потерять пробочки)- поработал- разжал патрон- открыл упаковку (пробочки)- положил сверло- закрыл пробочку (хорошо если она под рукой, а не закотилась где-то:)) а потоооом обнаружваешь что забыл просверлить еще одно отверстие… и указанную выше процедуру повторяешь несколько раз…
Потом, ни для кого не секрет что, чтобы просверлить большое (в диаметре) отверстие, то нужно вначале маленьким сверлом, а потом тем что нужно… ну и т.д.
Я не говорю что нужно все хранить насыпом, я тоже люблю порядок и чтоб все было на своем месте. Но данный способ, КАК ДЛЯ МЕНЯ, кажется более «громоздким»
Не поверю я, что если за 30 минут нужно просверлить 5-7 отверстий разными диаметрами, то Вы каждый раз перепаковываете свои сверла! Достал один раз, а потом (в конце работы) собираешь их…
Вторая ситуация! Сломали Вы последнее сверло… (ну бывает!) и раз и … пустую коробочку кладете в общак, правильно? Не носите же Вы дополнительную сумку для пустых коробочек? А потом забыл купить новое сверло, а эта пустая так и валяется на дне чемодана до следующего раза, когда оно опять понадобится и Вы с ужасом обнаруживаете пустую коробку… Так вот по моему «методу» все сверла на виду и в одном месте ну и т.д.
Я не говорю что Ваше решение плохое, нет, ни в коем случае, я уважаю труд людей… я сужу со своей «колокольни», естественно, СКОЛЬКО ЛЮДЕЙ СТОЛЬКО И МНЕНИЙ.
Кому-то легче так, а кому-то проще в целлофановый пакет и в сумку:)

если не сложно, сфотографируйте свою систему хранения мелочевки, вроде сверл. Сейчас как раз обдумываю рационализацию организации хранения инструмента.

www.chipmaker.ru/topic/4331/
там в посте есть 3 фотографии, не обязательно делать из металла и оргстекла, можно из дерева. а для шуруповерта у меня вот такой чехол в котором сверла
otzovik.com/review_803283.html
там на фото увидете

А Вы считаете, что хранение заточенных сверл насыпью или в просторной пластиковой коробке, а-ля шурупы, где они при любом перемещении (переезде) трутся друг об дружку, перемешиваются и тупятся — это лучшее решение?

Ну, это Ваше право — хранить как хочется.

Там всего три диаметра колпачков (и соответственно трубочек), более того все сверла и трубочки подписаны. Перепутать крайне сложно. Грязь к прозрачным трубочкам не пристаёт 🙂 Поэтому можно браться любыми руками. А вот защиту от влажности или дождя, если работать на на даче — они (трубочки) точно дают. Ржавыми сверлами как-то не комфортно работать.

Имхо дело хозяйское как хранить свой инструмент и расходники.

У меня каждый электроинструмент + расходники к нему в отдельном пластиковом кейсе — это дисциплинирует и экономит нервы. В случае необходимости использования всё под рукой — взял нужные кейсы и поехал. А кто-то всё хранит навалом в хозяйственной сумке. И перфоратор, и болгарку, и гвозди, и сверла… Опять же дело хозяйское.

Отлично для показухи (типа 5С), но не на каждый день! — редко кто использует сверла каждый день. Я таких людей не знаю 🙂

да чего оно у вас там трется и тупится? Китайских что-ли понабрали сверл?)).

Порядок при хранении сверл позволяет не только всегда поддерживать их в работоспособном состоянии и чистоте, но и в любой момент найти инструмент требуемого диаметра. Для этого можно самостоятельно изготовить органайзер для сверл, используя простейшие материалы, которые всегда есть в наличии в любой домашней мастерской.

Хранение сверл в выдвижном ящике под крышкой стола

Как правильно организовать хранение сверл

Для хранения сверл можно придумать органайзер собственной конструкции или использовать варианты, которые уже опробованы другими домашними мастерами. Главное, чтобы такое приспособление обеспечивало удобное хранение сверл и позволяло быстро найти требуемый инструмент в любой момент.

Органайзеры для хранения сверл можно делать из любых подручных материалов. Это могут быть обрезки деревянных брусков, детали от старой мебели и многое другое.

Этот органайзер для сверл сделан из обрезков алюминиевого профиля

Подставка для сверл обязательно делается с отверстиями. Расстояние между отверстиями, как и их диаметр, выбираются в зависимости от поперечного сечения инструмента. Глубина отверстий, как правило, выполняется в пределах 25 мм. Чтобы сверла в самодельном органайзере было удобно находить, ниже каждого отверстия для хранения можно сделать наклейку, на которой будет написан диаметр инструмента.

Форма и габариты самодельного органайзера для хранения сверл могут быть любыми – все зависит от предпочтений конкретного мастера.

Простая подставка под сверла из дощечек

Изготовление органайзера для сверл

Сделать органайзер для сверл своими руками можно из футляра, в котором раньше хранилась видеокассета. Эти футляры, отличающиеся компактными размерами, позволяют тем не менее удобно хранить в них довольно много инструментов. Кроме того, такой пластиковый кейс закрывается, защищая содержимое от влаги и пыли.

Для реализации этой идеи можно использовать и другой подходящий футляр

В первую очередь необходимо изготовить две подставки, которые позволят не только компактно разместить инструмент в коробке для хранения, но и не дадут сверлам тереться друг о друга и затупляться. Каждая подставка для сверл изготавливается из деревянного бруска, в котором высверливаются отверстия.

Поверхности брусков, на которых будут выполняться отверстия, срезаются под наклоном. Таким образом, инструменты в органайзере будут располагаться по каскадному принципу, что очень удобно.

В качестве держателей брусков используются винты

Сама коробка для сверл, которая, как уже говорилось выше, будет изготовлена из пластикового кейса для видеокассеты, в большой переделке не нуждается. В будущем органайзере необходимо только разместить специальные держатели, на которых будет фиксироваться каждая подставка под сверла. Изготовить эти держатели можно из болтов небольшого диаметра, которые будут вставляться в отверстия, просверленные в боковой части пластикового кейса. Подставки, надетые на держатели, могут свободно поворачиваться, что позволяет менять их положение при закрывании и открывании коробки.

Чтобы сверла более надежно удерживались в органайзере, к нижней части каждого бруска можно приклеить магнитные полоски или использовать для этих целей магнитный держатель для ножей. Под пленкой, которая есть на верхней части футляров от видеокассет, можно разместить листок с перечнем инструментов, которые хранятся в таком кейсе.

Таким образом, сделать свой органайзер, обеспечивающий аккуратное хранение инструмента, совсем несложно. Такие компактные пластиковые кейсы без проблем помещаются в ящики рабочего стола или укладываются на полки, где они тоже не займут много места. Самодельный органайзер раз и навсегда снимет вопрос о том, как хранить сверла в порядке и в исправном состоянии.

Порядок — это хорошо, а в сверлах — особенно.

Идея такого органайзера для хранения сверл в общем-то не нова, но я очень рекомендую ее использовать.

Органайзер для сверл я делал своими руками из различных обрезков (отходов) дерева, фанеры и ДСП (столешницы).

Органайзер для хранения сверл делался из обрезка струганного бруска 50х40 мм длиной 200 мм. Расстояние между отверстиями сделал 15 мм — здесь все зависит от диаметра сверл, для больших диаметров лучше сделать расстояние побольше, для мелких хватит и 10 мм.Глубина отверстий — 25 мм оказалась достаточной.

Органайзер для хранения шарошек и насадок сделал с тем же шагом, но там лучше сделать шаг между отверстиями хотя бы 20 мм, а может и больше, чтобы насадки не цепляли друг друга.

Учитывая эти ошибки органайзер для насадок на дремль (тот что из фанеры) сделал с переменным шагом — 1-й ряд — расстояние между отверстиями 10 мм (для мелких насадок), 2-й ряд — 15 мм и 3-й ряд — 20 мм (для крупных насадок). Такой органайзер оказался очень удобен. Сделал я его из двух кусков 16 мм фанеры склеенных вместе и обработанных — безотходное производство получается :good: .

Ну и два круглых органайзера для хранения сверл и пузырьков изготовлены из обрезков столешницы на 50 мм, вырезал круги с помощью сверла типа «балеринка», диаметр получился 110 мм — на большее мое сверло было неспособно, далее я сделал трафарет для разметки отверстий — круг из бумаги поделил на 12 частей (кажется) и наметил отверстия через одно — одно ближе к краям, следующее ближе к центру, насверлил отверстий глубиной 25 мм , затем оклеил лицевую и нижнюю сторону малярной лентой и покрасил торцы краской, чтобы органайзер не сырел.

Органайзер для хранения пузырьков для пайки изготовил также, только разметил всего 4 отверстия по кругу + центральное отверстие расширил — диаметры отверстий делал по диаметрам имеющихся пузырьков перьевым сверлом по дереву. Затем также покрасил торцы и сами отверстия внутри. Органайзер оказался очень удобным — нужно что-то спаять, взял органайзер — там уже все есть, кроме паяльника 🙂

Таким образом у меня получилось аж 6 органайзеров + еще 2 дома есть, их нет на фото, но они такие же. Все под рукой и все удобно, сверла подписаны — находятся быстро.

P.S. Замучаешься столько делать, скажите вы, а я их делал по одному в течение полугода — по мере образования ненужных обрезков материала.

Фото органайзеров для хранения сверл:

Некоторое время назад я заказала набор биток для дрели и они оказались отличными, но пришли без какого-либо бокса для сверл и поиск нужной битки занимал много времени, поэтому я решила сделать футляр своими руками.

Некоторое время я размышляла над материалом, который хочу использовать для этого проекта, а затем, когда я выбрасывала пустую бутылку из под молока в корзину, всё встало на свои места. Почему бы не попробовать использовать пустую бутылку?

Проект довольно прост и на создание органайзера для сверл уйдёт около двух часов. Перед началом работы я бы посоветовала вам создать шаблон из бумаги. Свой шаблон я приложила во втором шаге инструкции, вдруг он пригодится кому-либо из вас.

Как оказалось работать с пластиком очень интересно и после проекта с пеналом для хранения я сделала еще несколько проектов на основе пластика.

Инструмент и материалы:

• большая пластиковая бутылка из-под молока с крышкой
• паяльник
• ножницы
• скальпель
• канцелярский нож
• линейка
• маркер
• клей

Шаг 1: Подготовка молочной бутылки

Начните с разрезания бутылки на две половины и отрежьте скруглённые выступы. Чтобы легче было рисовать на плоских частях. При необходимости очистите половинки бутылки.

Шаг 2: Вырезаем детали

Распечатайте шаблон. Прозрачным скотчем прикрепите его к бутылке и пройдитесь с помощью канцелярского ножа по всем линиям, которые позже будут свернуты. Прочертите маркером все контуры и вырежьте их. Сверните все необходимые элементы. Я не смогла поместить весь дизайн на одной половинке бутылки, поэтому я вырезала основную часть из одной половинки бутылки, а верхнюю часть из другой половинки — с перекрытием посередине.

Вырежьте одну полосу шириной 2 см и несколько полосок шириной 1 см, чем длиннее они будут, тем лучше.

Шаг 3: Спайка пластика

Настройте паяльник на температуру 200 – 230 градусов. Я работала только с полиэтиленом высокой плотности (HDPE). Поэтому если вам попадётся другой тип пластика, то температуру, возможно, придётся подкорректировать.

Выровняйте двухсантиметровую полосу и основание корпуса и скрепите их кусочком прозрачного скотча. Поскольку температура плавления пластика HDPE составляет около 130 ° C, вам нужно удерживать паляльник на одном месте доли секунды. Надавите паяльником на верхний край полосы, затем на нижний край, а затем сделайте еще 4-5 точек между ними. Это должно создать относительно прочную связь.

На этом этапе вам понадобятся все элементы, которые вы хотите поместить в кейс, или, как в моем случае, только одна из бит, поскольку все они имеют идентичное основание. Поднимите полосу и поместите под неё сверло. Нажмите на правую сторону полосы и плотно придавите её. Пока сверло находится внутри, удерживая правую сторону полосы, надавите на неё паяльником в верхней и нижней точках, как вы делали до этого, а затем заполните середину. Продолжайте, пока не подпаяете все слоты.

Шаг 4: Создание прочной рамки

Используя шаблон, вырежьте 4 полосы для лицевой части кейса. Поместите их на лицевую часть кейса и припаяйте по периметру. Это сделает кейс более прочным.

Согните нижний край основной части корпуса и подпаяйте его края. Снова сверните пластик и аккуратно приплавьте углы при помощи паяльника.

Шаг 5: Соединение сторон кейса

Оберните основную часть кейса верхней «крышкой» и нанесите точечную пайку.

Выровняйте одну сантиметровую ленту с краем кейса и закрепите её по периметру точечной пайкой. Повторяйте процедуру, пока все стороны не будут иметь по два слоя пластика.

Вырежьте еще 4 полоски и повторите процесс на задней стороне кейса.

Шаг 6: Застёжка

Возьмите две полоски пластика и спаяйте их. Поместите полоски поверх левого угла кейса, зажмите по краям и припаяйте. Выступающие части полосок обрежьте.

Шаг 7: Персонализация

Отрежьте полоску шириной 1.5 см, сделайте надпись на её задней стороне и припаяйте к кейсу.

Возьмите пробку от бутылки, срежьте её стороны. Вырежьте логотип переработки и наклейте его на пробку. Скальпелем вырежьте из пробки значок переработки, поместите его на кейс и припаяйте. Для такой тонкой работы вам понадобится тонкая насадка на паяльник.

После этого вы можете написать на каждом отсеке для битки её размер и на этом создание кейса для биток будет завершено!
