Как сделать деревянный и металлический ящик для инструментов своими руками — пошаговое руководство, чертежи

Каждому порядочному мужчине ящик для инструментов крайне необходим, так как при выполнении столярных или слесарных работ приходится где-то хранить инструменты, а порой брать их с собой. И, естественно, хочется лёгкого доступа к требуемой вещи.

Целесообразность самостоятельного изготовления

Покупать органайзер слишком дорого, притом многим их обладателям они представляются не достаточно удобными.

Можно решить эту проблему довольно просто — сделать ящик для хранения инструментов самостоятельно. Каждый мужчина должен и может справится с этим интересным, творческим и вполне посильным заданием.

Столяра и плотники, имеющие свою мастерскую хранят инструменты, вешая их на особые держатели стены, тумбы, специального шкафа. Но большинство обычных мужчин не располагают такой роскошью, как мастерская и пользуются обычным рюкзаком, сумкой или скаткой-органайзером.

Виды ящиков для хранения инструмента

Скатка-органайзер

Она подойдёт начинающим мастерам, в арсенале которых минимум инструмента. При этом размер и вес предметов в неё помещаемых не должен превышать определённой величины, так как тканевая скатка не выдержит сильной нагрузки. Текстиль — материал не отличающийся особенной прочностью и износостойкостью.

Эта вещь не прослужит вам сколько-нибудь серьёзного срока и в этом заключается основной недостаток текстильной скатки-органайзера.

Ящик с извлекаемыми или фиксированными отделениями

Ящик с множеством отсеков, которые могут быть как стационарными так и извлекаемыми, оптимально подходит для мастеров, которые выполняют работы, выезжая на объект к заказчику.

Ящик для инструментов на колёсах

Нуждаются в установке колёс преимущественно большие по габаритам контейнеры, но их подвидов насчитывается весьма немало. Различаются они по назначению, способу открывания, материалу из которого произведены. Исходя из того, в каком положении перемещается органайзер на колёсах и по доступу к содержимому, имеет место разделение на вертикальные, горизонтальные и модульные типы.

Вертикальный тип

В свою очередь подразделяется на сплошные и требующие сборки изделия. Вертикальная конструкция создаётся путём установки группы ящиков. Они оснащены выдвижными ящиками, парой надёжных колёс и удобной ручкой, а предметы из данного органайзера можно извлечь установив его в вертикальное положение.

Горизонтальный

Данный подвид передвигается будучи установленным как вертикально так и горизонтально, но достать инструменты можно только в горизонтальном положении

Модульный вариант ящика под инструменты

Такие ящики имеют специальные крепления, которые служат для соединения контейнеров между собой. Для перемещения конструкции на их основе требуется модульная тележка, на которую устанавливается данное строение.

Как сделать самостоятельно ящик для инструментов на колёсах

Ящик для инструментов на колёсах своими руками сделать не составит особого труда. Понадобятся лишь необходимые инструменты и творческий энтузиазм.

Из инструментов нам потребуется карандаш, измерительные приборы в виде линейки и рулетки, шлифовальная машинка или наждачная бумага, шуруповерт, электролобзик, валик и циркулярная пила. Также не обойдёмся без квадратного листа фанеры размером 1525×1525×10 мм, лотка для грунта, собственно грунта, кисточек, колесиков без поворотного механизма (4 штуки), саморезов с пресс-шайбой (30 мм, 24×40 мм); сверла (диаметр 2 и 3 мм)

Начинается творческий процесс с того, что размечаем пять основных элементов ящика на заготовленной фанере. Это 2 стены размером 60 на 75 см и 2 боковые стены размером 75 на 40 см, а также днище, размер которого 40 на 60 см. Распиливаем фанеру по этим размерам.

Затем размечаем ручки в виде круглых отверстий нужного вам диаметра на боковых стенах ящика. Это делается специальной коронкой. Лобзиком соединяем отверстия между собой, предварительно расчертив карандашом место соединения.

Готовые ручки имеют острые края, их необходимо зашлифовать наждачной бумагой или воспользоваться шлифовальной машинкой. Следующим этапом сборки изделия является прикручивание четырёх колёсиков к дну ящика. Теперь осталось только соединить все элементы будущего ящика в единое целое, фиксируя их саморезами.

Свежесобранную конструкцию следует отшлифовать, затем прогрунтовать. Грунтовку наносить валиком. Когда грунтовка высохнет, ещё раз прошлифуйте изделие орбитальной шлифовальной машинкой. С её помощью вы добьётесь максимально гладкой поверхности. Изделие готово, осталось только решить, в какой цвет его покрасить или есть вариант отлакировать.

Мастерим ящик для инструментов из металла

Металл это отличный материал для изготовления инструментального контейнера . Изделие изготовленное из металла не впитывает влагу, поэтому ваши инструменты будут надёжно защищены от коррозии.

Чтобы самостоятельно сделать ящик для инструментов из металла своими руками понадобится лист металла, угольник или штангельциркуль, ,линейка,пассатижи, наковальня либо металлический брус, шуруповерт, Ножницы по металлу, маркер, напильник, а для фиксации деталей между собой используют профили, метизы, уголки. В качестве металла используют сталь, алюминий (можно оцинкованный) Важно, чтобы материал не деформировался и не гнулся.

Принцип сборки следующий

1. Начертите на бумаге будущее изделие с размерами;
2. Наметьте на листе металла развёртку маркером, разрежьте металл ножницами по металлу или зубилом на составляющие части, а именно должно присутствовать дно, боковые части, крышка, ручки
3. разметьте на листе металла маркером области будущего сверления и просверлите их
4. зафиксируйте отдельные элементы при помощи шуруповерта профилей, уголков, саморезов
5. соберите короб и соедините планки саморезами, профилями или уголками;
6. исходя из особенностей конструкции приготовьте секции для установки отсеков, монтажа ящиков
7. поставьте полозья, ролики, раздвигающийся крепеж;
8. скомпонуйте ящики, стенки перегородок, отсеки;
9. смонтируйте петли и установите крышку;
10. зафиксируйте фурнитуру в виде ручек, замков, защёлок.

Завершающим этапом остаётся зачистить напильником неровные краешки металла, отшлифовать, закруглить края. Можно ещё покрасить короб в качестве дополнительной защиты от коррозии, предварительно его прогрунтовав.

Ящик для инструментов из картона своими руками

Подобный контейнер не отличает способность к повышенным нагрузкам в виде большого объёма габаритных инструментов, но минимальный набор сия конструкция выдержит.

Для изготовления органайзера нам понадобятся:

• листы картона(толщина 4 мм);
• линейка;
• карандаш;
• канцелярский нож;
• шило;
• ножницы;
• Компьютер с принтером и печатная бумага

Чертим будущее изделие в количестве трёх рисунков. Проще не чертить, а использовать специальную компьютерную программу, затем распечатать чертежи и перенести при помощи шила вершины углов в виде отверстий с распечатки на картон и соединить эти отверстия, воспользовавшись линейкой и карандашом

Изготовление необходимых деталей

Для точного и легкого процесса сгибания деталей используем роликовый резак определённым образом:

1. Положим картон на деревянную поверхность
2. Нарисуем на картоне дорожку.
3. Переместим роллер гибки по длине дорожки с надлежащим надавливанием, дабы сократить толщину картона в месте соединения.
4. Теперь согнём составляющую по длине сжатого расстояния.

Всё это проделывать легче и быстрее с помощью инструмента, именуемого правилом. Соединим стороны и основание ящика, просовываем полоску из картона в специально отведённые отверстия и получаем готовый ящик для инструментов.

Источник

Органайзер для крепежа своими руками

Работа с большим количеством рабочих инструментов ставит непростую задачу разместить их так, чтобы было удобно транспортировать и быстро находить все нужное в процессе любого ремонта. Органайзер для инструментов помогает решить обе задачи, причем его можно как приобрести, так и сделать самостоятельно. Для правильного его подбора или создания нужно иметь определенные знания про модели и варианты данных систем хранения инструмента.

Что такое?

В быту нас окружает довольно много инструментов, которые необходимо содержать в полном порядке. С этой задачей лучше всего справляются органайзеры, которые могут иметь различный внешний вид, месторасположения и материал изготовления.

Главная задача систем хранения состоит в систематизации оборудования по каким-то критериям – это может быть целевое назначение, размер и так далее. Инструменты могут храниться в самом доме или же в гараже. В первом случае необходимы органайзеры, способные вместить в себе все необходимое, занимая при этом минимум места, во втором же необходимо рационально распределить все оборудование по помещению, чтобы его было видно и удобно им пользоваться в любой ситуации.

Органайзер для инструментов может быть:

Их размер зависит от содержания – чем больше инструмент, тем объемнее может быть место для его хранения. Преимущество органайзеров в том, что они могут быть изготовлены собственными руками, подобраны под определенные нужды и условия, что сделает их использование более удобным и рациональным.

Конструкция и виды

Благодаря разнообразию инструмента конструкция и виды органайзеров могут быть самыми разнообразными.

• Настенный – представляет собой вертикальный вариант размещения оборудования, для чего используется стена или дверка шкафчика. Чаще всего оборудуется в мастерских, где все инструменты должны быть на виду для удобства и быстроты использования. Такой вариант может быть односторонним, когда крепится к стене, но более удобным и вместительным будет двухсторонний, который можно поставить на пол или стол. С одной стороны, например, могут быть отверстия под сверла, с другой – размещаться все отвертки.
• Текстильный органайзер-скрутка – идеально подходит для небольшого количества инвентаря, имеющего небольшие габариты. К недостаткам данного варианта можно отнести небольшую долговечность тканевого сооружения. Чтобы текстильный органайзер был более надежным, его обязательно нужно закрывать, для чего можно использовать резинку, липучку или сделать изделие на молнии. Можно соорудить текстильные органайзеры, которые будут удобно крепиться на стремянку для удобства и безопасности работ. Для крепежа к оборудованию стоит использовать металлические крючки или специальные карабины, которые обеспечат надежную фиксацию.
• Настольный ящик-органайзер с отсеками для разного инструмента – отделы могут быть стационарными или выниматься, что дает возможность укомплектовать ящик всем необходимым. Удобство такого органайзера в мобильности, есть возможность поместить все в одно место и использовать в разных местах, проводя ремонтные работы.
• Большой шкаф на колесах с выдвижными ящиками – наиболее удобный вариант для гаража или мастерской, где проводятся все работы. Благодаря массивной конструкции есть возможность разместить инвентарь разных размеров в одном месте, а наличие колесиков даст возможность перемещать шкаф в любое место гаража для удобства проведения работ.
• Настенные панели для садовых инструментов – они могут быть покупные и иметь конкретное назначение или сделаны из подручного материала, но выполнять четко поставленные перед ними функции. Садовый инвентарь занимает довольно много места, потому систематизация его и определение своего места для каждого предмета даст возможность увеличить свободное место в помещении и навести в нем порядок.
• Для хранения мелких инструментов, таких как гвозди, саморезы, гайки и болты, удобнее всего использовать небольшие пластиковые емкости, которые крепятся к горизонтальной или вертикальной поверхности. Можно приобрести специализированные ящички или же использовать пластиковые банки от пищевых продуктов.
• Самодельный органайзер, который надевается на ведро – удобство варианта в его простоте и практичности. Для оборудования изготавливается тканевый каркас с карманчиками разной величины. Важно, чтобы размер этого органайзера полностью соответствовал ведру, на которое будет надеваться. Внутрь ведра есть возможность разместить более объемные и тяжелые инструменты, которые переносятся все вместе в любое место в помещении и вне его.

Поддержание порядка в мастерской — это не просто хорошая привычка. Аккуратно разложив инструменты по местам, мастер продлит их срок службы, а ещё снизит травмоопасность на рабочем месте. Забыть о захламлённости и вековой пыли помогут органайзеры для инструментов. Такие приспособления продаются в магазинах, а при желании их можно смастерить своими руками.

Классификация и назначение

Органайзеры для инструментов различаются конструкцией, назначением, мобильностью (бывают переносными либо стационарными). Опытные мастера рекомендуют сочетать разные типы органайзеров при организации рабочего пространства. Выделяют:

• Переносные органайзеры;
• Компактные стенды;
• Шкафы с выдвижными ящиками-контейнерами, в том числе мобильные (на колёсиках);
• Навесные органайзеры;
• Настенные панели.

Все они применяются для размещения фрез, свёрл, насадок, ручного инструмента, а также электрического, гидравлического и электрогидравлического оборудования. Изготавливаются из ткани (для сумок), древесины, металла, пластика, стеклопластика, текстолита. Конструкции допускают наличие магнитов, роликов, подвижных элементов. Применение органайзеров преследует достижение трёх основных целей:

1. Оптимизация рабочего пространства;
2. Облегчение (ускорение) работы;
3. Упрощение транспортировки.

Навесные конструкции

Подойдут для любого помещения со стенами: мастерских, гаражей, лоджий, балконов. К настенным органайзерам для инструментов относятся панели, размещаемые вдоль стен и служащие для крепления оборудования, а также отдельные приспособления, подвешиваемые на крючки, магниты или саморезы.

Навесное оборудование полностью передаёт нагрузку на стену. Поэтому перед тем как приступить к монтажу, следует убедиться в достаточной несущей способности материала стены. Это в первую очередь касается керамического кирпича, пористых бетонов низкой плотности.

Проще всего органайзер сделать из обыкновенной деревянной доски, прибитой широкой стороной к стене. В лицевую сторону доски забивают хорошо гнущиеся тонкие гвозди, служащие фиксаторами для инструментов. Такое исполнение подойдёт для размещения небольшого ручного инструмента. Главное — подобрать диаметр дюбелей и толщину доски так, чтобы они выдерживали полезную нагрузку.

В готовых вариантах роль фиксаторов выполняют мощные магниты, расположенные по всей длине рейки. Магниты допускается устанавливать на самодельные навесы. Они пригодятся как в основных, так и во вспомогательных креплениях. Высверливать пазы для установки нет необходимости, приладить магнит можно на эпоксидный клей.

Настенные панели более универсальны за счёт значительной площади рабочей поверхности. Они изготавливаются из металла, древесины, фанеры, текстолита или пластика. Поверхность может быть либо перфорированной, либо цельной. Перфопанели широко представлены в строительных магазинах, с ними часто идут специальные навесные котейнеры. Универсальность достигается благодаря фиксированному шагу отверстий и съёмным креплениям.

Цельные панели чаще собираются своими руками. Они просты в эксплуатации и монтаже — принципиальных отличий от установки органайзера-доски нет. Однако органайзеры больших размеров, особенно при малой толщине материала, рекомендуется монтировать на стену через направляющие (доски, рейки). Этот принцип справедлив и для перфопанелей.

Для создания органайзера из металла потребуется лист толщиной не менее 1 миллиметра. При этом покупать листовую сталь вовсе не обязательно. Основу может составить обшивка от вышедшей из строя бытовой техники: стиральной или посудомоечной машины, газовой печи, микроволновки. Она обладает достаточной толщиной, и, как правило, покрыта высококачественной эмалью.

Облицовку распрямляют в местах перегибов, образуя единую плоскость. По краям устраиваются монтажные планки в виде деревянных досок, фиксируемых по торцам саморезами. Подвешивать панель на стену будут за эти направляющие. При необходимости можно добавить дополнительную доску по центру, а также вертикальные элементы. Это не даст стальному листу свободно «гулять» во время просверливания отверстий и при эксплуатации.

На лицевой стороне размечают отверстия. Шаг будет тем больше, чем больше размеры оборудования, которое планируется размещать на органайзере. Отверстия могут располагаться как в клетку, так и в шахматном порядке. Рекомендуемый шаг сетки, при котором самодельный органайзер будет совместим с большинством готовых навесных держателей, составляет 25 миллиметров. Для просверливания отверстий лучше всего подойдёт ступенчатое сверло: оно хорошо подходит для тонкого металла, не оставляет заусенцев, однако боится перекосов, поэтому перед работой панель лучше слегка накренить.

Допускается комбинировать перфорацию с цельными участками. Центральная часть металлической перфопанели отводится под магнитные крепления, на которых удерживается мелочёвка: биты шуруповёрта, мелкие свёрла, насадки, ножницы, надфили. В конструкции применяют неодимовые магниты из разбитых жёстких дисков.

Оставшееся свободное место подойдёт на роль импровизированной доски для изображения схем и чертежей. На перфорированных участках легко поместятся мелкие органайзеры, достаточно снабдить их надёжным креплением. Навесные держатели можно изготовить из гнутой проволоки с использованием точечной сварки.

Шкаф для инструментов

Сервисные шкафы занимают большую площадь, чем настенные панели. Внешне они мало чем отличаются от обычной мебели: шкафов или ящиков. Принцип открывания, организация внутреннего пространства, а также материалы исполнения могут кардинально отличаться у разных моделей. Бывают стационарными, мобильными (на колёсиках) либо подвесными.

Такие органайзеры безопасней настенных, поскольку все острые и тяжёлые предметы находятся за закрытыми дверями. В сервисных шкафах можно хранить всё что угодно: мелких деталей до тяжёлого электрооборудования, а также абсолютно посторонних вещей (посуды, одежды, медикаментов). Внутреннее пространство допускает наличие дополнительных контейнеров, выдвижных элементов, магнитных креплений.

Компактные органайзеры

Идеально подходят для размещения небольшого инструмента, свёрл, бит шуруповёрта, насадок. Бывают открытыми (рейки, стенды) или закрытыми (ящики, чемоданы), переносными или стационарными. Эти приспособления используются отдельно либо совместно со шкафами или настенными органайзерами.

В магазинах наиболее широко представлены раздвижные боксы пластика со специальными отделениями под крепёж. Изготовить аналог таких контейнеров самостоятельно возможно, однако изделие будет больше, тяжелее. Самостоятельному изготовлению проще поддаются подставки, стенды, пеналы для свёрл и насадок.

Подставка для отвёрток

Большое количество отвёрток удобно хранить на специализированной подставке. Собрать такое приспособление можно самостоятельно. Подставка из пробкового дерева лёгкая и аккуратная на вид. Не понадобится ни единого гвоздя, все соединения выполняются на клею. Для работы потребуется:

Два листа пробкового дерева толщиной 6 миллиметров;

Клей столярный;

Лак столярный (лучше всего матовый);

Кисть;

Наждачная бумага (зерно 220);

Карандаш;

Нож для резки;

Мат для резки;

Отвёртки.

На компьютере в масштабе 1:1 вычерчивают шаблоны стенок, распечатывают их на бумаге, вырезают и прикладывают к листам древесины. Размечают контур на деталях, отмечают места пазов. Вырезают ножом, при этом сила нажатия не должна быть слишком большой, иначе произойдёт смятие материала. На верхней грани намечают отверстия, продавливая их небольшой отвёрткой или шилом. Диаметр отверстия должен соответствовать диаметру инструмента.

Перед склеиванием детали обрабатывают наждачной бумагой, удаляя следы карандаша, неровности, зазубрины. Очищают поверхности от пыли. Клей наносится на все поверхности контакта, излишки удаляются сразу же. Клейкой лентой заготовка фиксируется в правильном положении и оставляется на 24 часа. После высыхания клея поверхности ещё раз выравниваются, а потом покрываются лаком. На высохший лак при необходимости наносят подписи к каждому инструменту.

В чём хранить свёрла

Проще всего органайзер для свёрл сделать из обычной дощечки. Достаточно просверлить отверстия соответствующего диаметра и глубины. Импровизированный стенд можно усложнить, сделав его многоуровневым, добавив подписи или крепления на цельных участках. Если не хочется размещать свёрла вертикально, то вместо отверстий выполняются канавки. Толщина канавок подбирается по диаметру размещаемых резцов. Такой способ хранения лучше подойдёт для выдвижных ящиков небольшой высоты.

Органайзеры для свёрл легко сделать портативными, достаточно найти подходящий кейс: коробку от старой аптечки, футляр от видеокассеты. Нужно только надёжно закрепить держатель внутри коробки таким образом, чтобы ничего не выпадало и не гремело.

Отдельно стоит упомянуть о тканевых (кожаных) органайзерах и пеналах. Они подходят не только для хранения свёрл, но и для полноценного ручного инструмента. Самые дешёвые из представленных на рынке мобильны, универсальны, однако долговечность оставляет желать лучшего. Подходят для автомобилей, походных условий.

Очень простой в изготовлении органайзер для мелких метизов (шурупов, гвоздиков, шайб, гаек и т.п.), который можно изготовить буквально за несколько минут из картонной коробки и пластиковых баночек из-под йогурта.

Привет всем любителям самоделок!

Как известно, самодельщикам которые активно используют в своих работах различные мелкие метизы (гвоздики, шурупы, гайки, шайбы и т.п.), постоянно приходится решать проблему их размещения и хранения.

Вот и у меня в настоящее время, довольно остро встала проблема размещения подобного мелкого крепежа. Причем связанно это во многом с тем, что на улице уже третью неделю стоят приличные морозы так, что работать в мастерской нет никакой возможности. Поэтому поневоле приходится перебазироваться домой и уже дома и работать над самоделками, по крайней мере, теми, которые можно изготовить в домашних условиях.

И вот, чтобы в домашних условиях решить проблему размещения мелкого крепежа, я решил сделать довольно простой органайзер, причем буквально из хлама.

Для этого мне потребовались следующие принадлежности:

– Картонная коробка от пакетов из-под молока;
– Пластиковые баночки из-под йогуртов.

– Карандаш;
– Крепкие ножницы;
– Строительный или канцелярский нож;
– Канцелярский степлер.

Изготовление органайзера

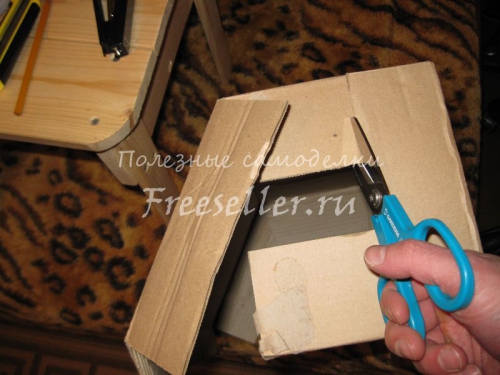

Сначала ножницами отрезаем верхнюю часть коробки от молочных пакетов, ориентируясь при этом по боковым бортикам.

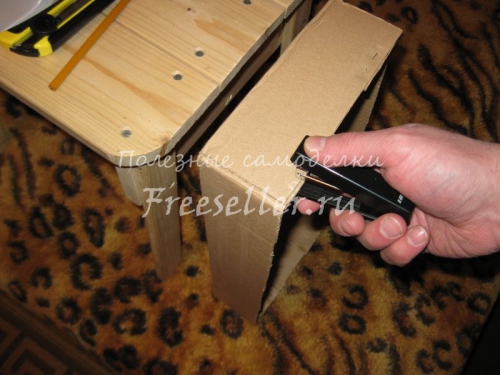

Затем усиливаем места склейки бортов коробки, дополнительно скрепляя их скобами с помощью канцелярского степлера, на всякий случай, чтобы не разошлись.

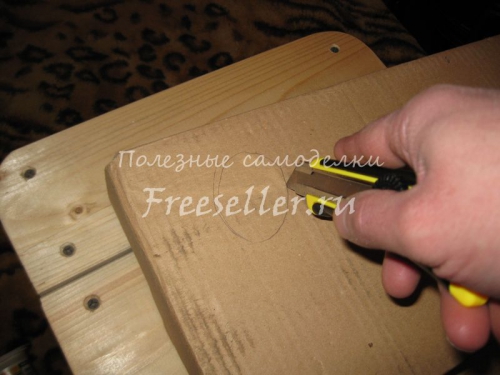

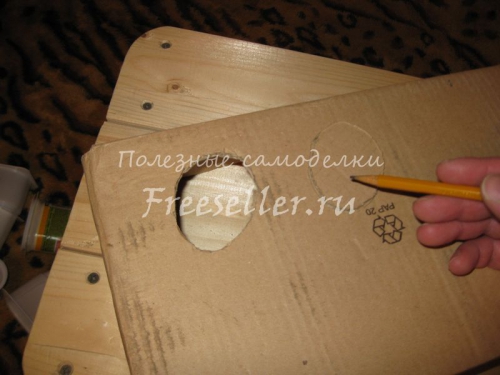

Теперь, карандашом размечаем в днище коробки, места вырезов под баночки от йогурта и вырезаем их канцелярским ножом.

При этом можно вырезав одну прорезь, использовать вырезанную часть как шаблон для разметки последующих прорезей.

О точности и ровности краев прорезей, можно не заботиться, поскольку их все равно не будет видно.

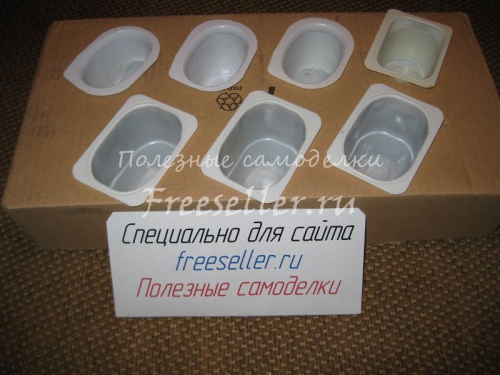

Я сделал в днище коробки семь прорезей, четыре прорези для небольших баночек от йогурта и три, для баночек побольше.

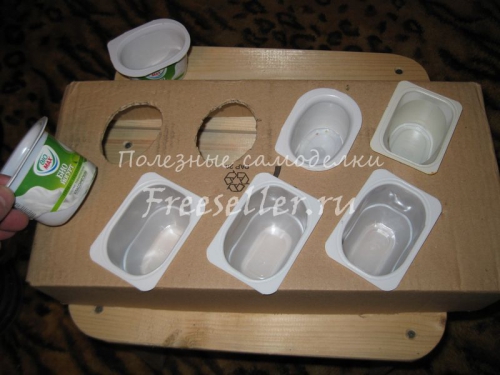

Теперь можно вставлять в сделанные прорези сами пустые баночки, которые будут служить емкостями для хранения наших метизов.

И вот наш органайзер готов!

А вот так, он выглядит снизу!

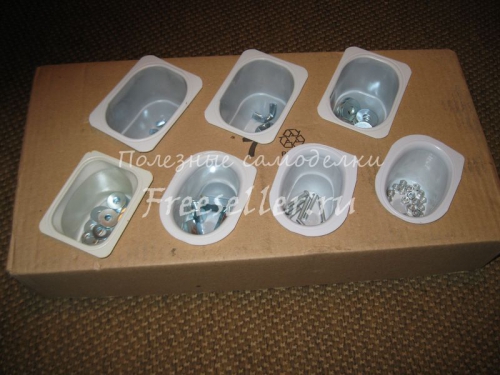

Теперь, можно заполнить баночки метизами.

В итоге, получился довольно неплохой органайзер!

Я, честно говоря, опасался, что из-за прорезей, днище коробки может потерять жесткость и стать не очень прочным. Но оказалось, что днище довольно хорошо сохранило прочность и жесткость и в принципе, запросто может выдержать и еще больший груз (если, например, все баночки наполнить метизами доверху).

Еще одно удобство этого органайзера, заключается в том, что каждая баночка, легко вынимается из своей прорези. Так что в случае необходимости, любую баночку можно вынуть из прорези, чтобы заменить или перенести в другое место.

Кроме того, подобных органайзеров, можно сделать несколько штук и ставить их один на другой.

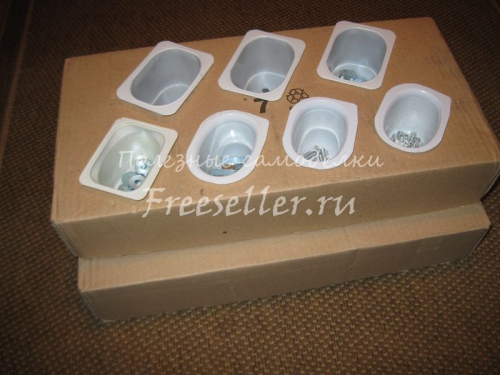

Вот я уже вырезал заготовку под такой же органайзер из другой коробки и поставил на нее готовый органайзер.

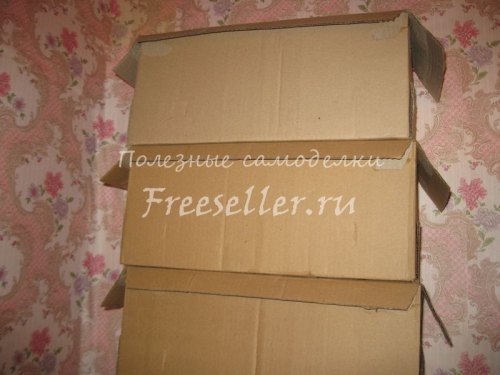

Причем таких картонных коробок у меня еще много! :e113:

Однако баночек из-под йогурта больше нет. :e115: Поэтому придется еще подождать, пока накопятся новые пустые баночки! :e139:
