Деревянная коробка с потайным механическим замком

Деревянная коробка с потайным механическим замком

Привет мозгочины! В данном проекте мы сделаем своими руками деревянную коробку для конфет.

Такая коробка будет идеальным средством, которое позволит защитить ваши конфеты от детей или посторонних.

Материалы: фанера/дерево
Время для сборки: от 2 до 6 часов

Необходимые аксессуары:
1. Столярный клей;
2. Напильник;
3. Наждачная бумага;
4. Краска
5. Лак

Инструменты для обработки дерева и материалы:
1. Дерево или фанера;
2. Пила или другой инструмент для резки.

Шаг 1:

Теперь приступим к сборке нашей коробки.

На фотографии показаны компоненты для сборки.
4 штифта для колеса и 1 штифт для коробки
4 шестерни
4 блокировочных колеса
1 звездочка
7 деталей для внешней коробки (слева)
5 деталей для внутренней коробки

Шаг 2: Сборка шестерней

Для сборки вам потребуется столярный клей, наждачная бумага и напильник.
Возьмите один из 4-х штифтов и одну шестерню.

Добавьте каплю клея во внутренний круг на колесе. Вставьте штифт внутрь круга.
Удалите остатки клея бумажным полотенцем.

Подождите 10-15 минут, пока клей не затвердеет.

Шаг 3: Внутренняя коробка

Далее приступим к сборке внутренней коробки.
Сначала соберите вместе необходимые части без клея.

Теперь сделайте то же самое уже с клеем.
Добавьте клей на каждый зуб на обеих частях.
Придавите в правильном положении.
Повторите для другой части.

Подождите 10-15 минут, пока клей не затвердеет.

Шаг 4: Небольшая настройка внутренней коробки

На данном шаге нам потребуется напильник.
На собранной внутренней коробке мы должны сделать небольшую прорезь, чтобы обеспечить хорошую работу замка.

Выполните действия, как показано на фото ниже.
Проверьте качество прорези, используя одно из колес.

Дуга колеса не должна быть больше, чем стенка внутренней коробки.
Заметьте, что я сделал прорезь только с одной стороны.

Шаг 5: Завершение изготовления внутренней коробки

Теперь добавьте штифт к внутренней коробке.
Нанесите небольшое количество клея на коробку-штифт и установите штифт в требуемое положение.

Шаг 6: Внешняя коробка

На данном шаге мы соберем единственную часть внешней коробки.
После затвердевания клея приступим к установке замка.

Шаг 7: Сборка замка

Вставьте все 4 элемента шестерня+штифт в отверстия. На данном этапе их приклеивать не нужно.

Шаг 8: Закрепление замка

Просмотрите фотографии.
Приступим к установке замка.
Возьмите данный элемент (фото 2).

Добавьте внутрь круга небольшое количество клея. Заметьте, что данный элемент должен прикрепляться к элементу шестерня+штифт, а не к верхней части коробки. При повороте шестерни данная часть также будет поворачиваться.

Далее установите 4-символьный код, который будет вашим цифровым кодом.
Зафиксируйте рукой и поверните всю верхнюю часть коробки. Установите колесо на штифт в этом месте, точно как на фото. Я добавил небольшие кусочки бумаги для предотвращения контакта клея с верхней частью коробки и колесной частью. Через 10 минут удалите этот кусочек бумаги. Элемент шестерня-штифт-колесо будет легко поворачиваться.

На фото показаны все 4 сборки шестерня-штифт-колесо на своих местах. Это открытое положение, ваша кодовая комбинация.

Теперь я хочу немного прояснить ситуацию. На фото 8 колесо снизу находится в закрытом положении, а колесо сверху – в открытом положении.

Шаг 9: Окончательная сборка

Для удобства сборки я поместил внутреннюю коробку на свое место во внешней коробке.
После это установите последнюю неиспользуемую часть с отверстиями на свое место, только без клея. Теперь вы можете протестировать работу вашего замка. Далее установите верхнюю часть коробки с шестернями и колесами.

На данном этапе проверьте вашу кодовую комбинацию, повернув шестерни. Если все в порядке, тогда зафиксируйте обе части с помощью клея. Установите последний элемент.

Шаг 10: Результат

Размеры
100x100x100 мм
Фанера: 4 мм
Отверстия: диаметр 10 мм

Источник

Упаковка подарка 8 марта Аппликация Вырезание Моделирование конструирование Подарочная коробочка с замком Бумага Бумага гофрированная Картон Клей Ленты Материал бросовый

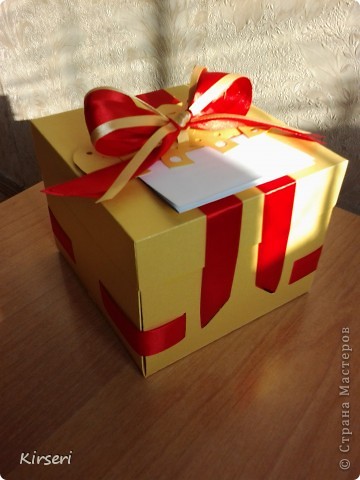

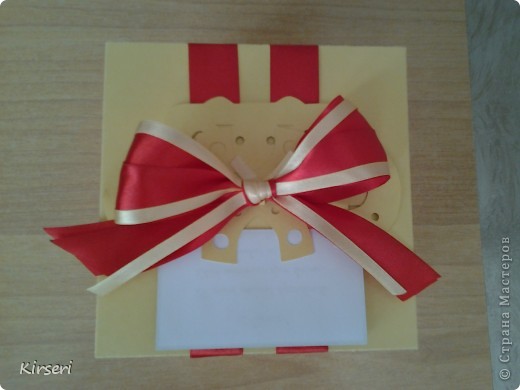

Вид сверху с запиской-подсказкой

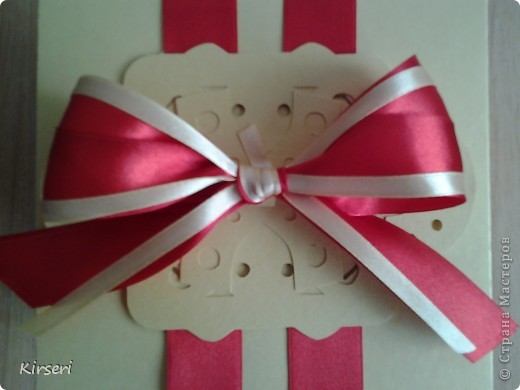

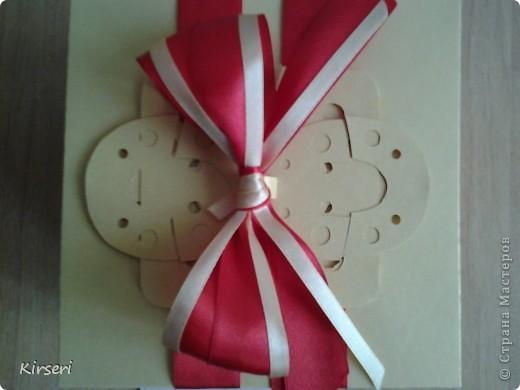

Открываем замок: Шаг 1 — поворачиваем основание банта на 90 градусов. (Под основанием банта подразумевается картонная буква «Х» с петлей для крепления банта)

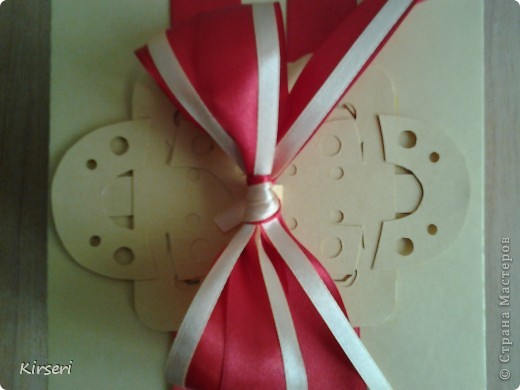

Открываем замок: Шаг 2: Сводим правый и левый подковообразные элементы к центру. (В результате совмещения подковообразных элементов и ранее повернутой «Х» получается «8» с бантом посередине)

Замок открыт. Вытягиваем за ленту «скобы» из замка.

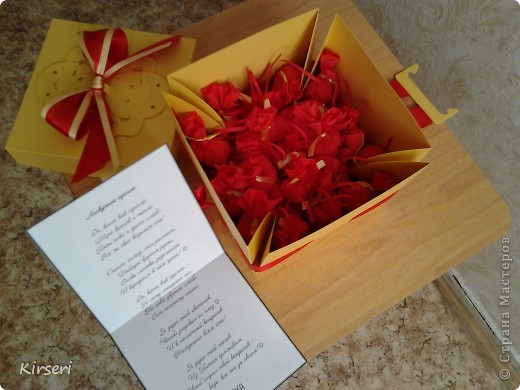

Поднимаем крышку коробки и получаем подарок XD

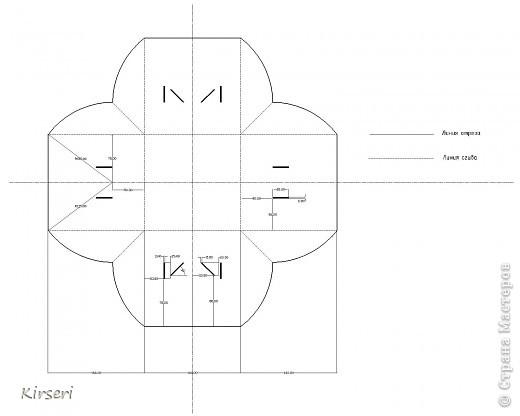

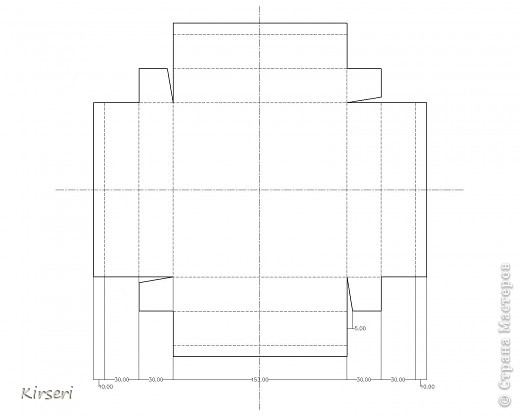

Развертка крышки коробки.

Замок состоит из 5 слоев (материал — картон плотностью 400г/м2, если этикетка не врет:))).
Все элементы замка вычерчены на картоне и вырезаны канцелярским ножом.
На изображении детали отмечены номерами — для удобства.
Итого получаем, что нам необходимо:
деталь №1 — 1шт;
деталь №2 — 12шт;
деталь №3 — 6шт;
деталь №4 — 4шт;
деталь №4а — 2шт (отличается от детали №4 наличием выемки для вклеивания ленты);
деталь №5 — 6 шт;
деталь №6 — 3 шт;
деталь №7 — 1шт (отличается от детали №1 наличием отверстия);
деталь №8 — 1шт (получаем путем вырезания в детали №7 отверстия — нужно только уменьшить диаметр на 1 мм).

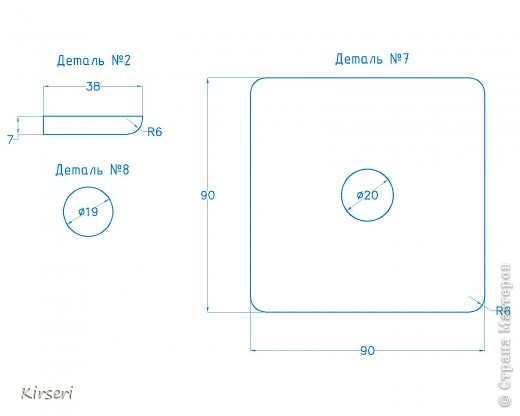

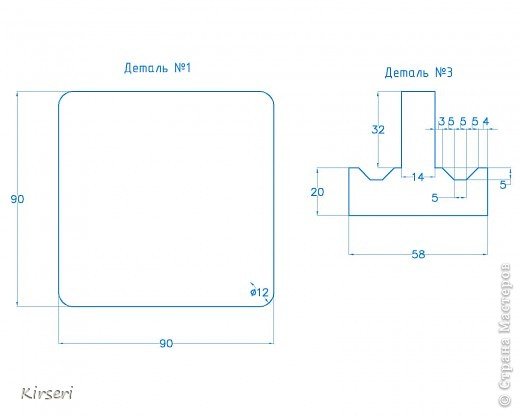

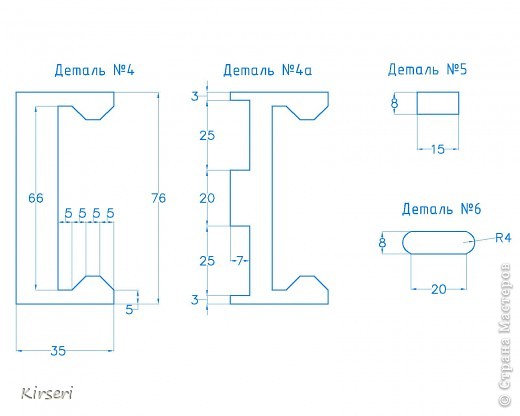

Ниже выложены размеры, необходимые для построения каждого элемента.

Размеры. Вычерчиваем и вырезаем необходимое кол-во деталей.

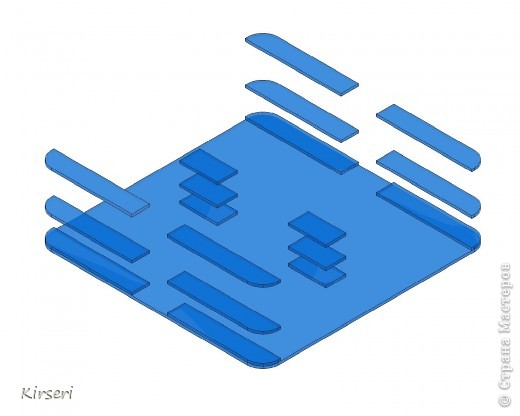

Склеиваем «раму» замка:
1) размечаем на детали №1 места размещения деталей №2 и №5;
2) склеиваем из деталей №2 и №5 элементы рамы замка (по 3 детали в элементе);
3) собранные элементы приклеиваем на размеченные ранее места на деталь №1;
4) кладем все под пресс (я использовал в качестве пресса книги:)), чтобы изделие не изгибалось (это зависит от используемого клея);
5) размечаем на крышке коробки место для замка, приклеиваем раму замка к крышке коробки.

Склеиваем «запорный элемент»:
Просто берем 3 детали №3, склеиваем и кладем под пресс. Повторяем процедуру для второго запорного элемента.

Склеиваем «скобы»:
1) склеиваем деталь №4 и деталь №4а, кладем под пресс (повторяем процедуру для второй скобы). Еще 2 детали №4 лежат в сторонке — ждут;
2) берем одну «полуготовую» скобу (деталь №4 + деталь №4а) и 2 атласные ленты. Вклеиваем ленты в выемки на детали №4а, сверху приклеиваем одну из оставшихся деталей №4, кладем под пресс.
3) после высыхания первой скобы продеваем ленту в отверстия на коробке;
4) надеваем на коробку крышку (на крышке уже должна быть рама замка);
5) вкладываем в раму оба «запорных элемента»;
6) вставляем в замок готовую скобу и фиксируем «запорными элементами»;
7) натягиваем за свободные концы ленту (чтобы не провисала и при этом не рвала отверстия, в которые она продета и не мяла коробку), дотягиваем до места установки второй скобы, обрезаем (не забывайте, что нужно оставить 7 мм ленты для вклеивания в скобу);
8) вклеиваем свободные концы ленты во вторую «полуготовую» скобу (деталь №4 + деталь №4а), сверху приклеиваем оставшуюся деталь №4 и кладем под пресс.

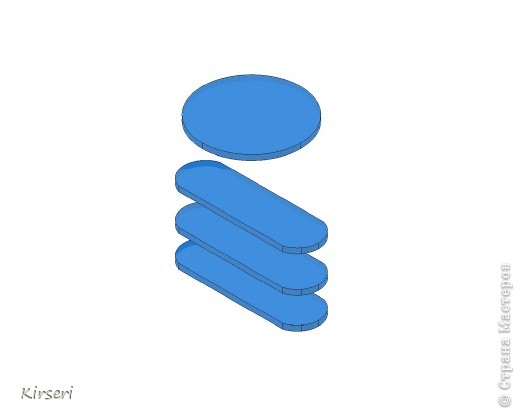

Склеиваем «поворотно-заклинивающий» элемент:
1) склеиваем 3 детали №6, кладем под пресс;
2) размечаем на получившемся элементе осевые линии (находим центр);
3) размечаем на детали №8 осевые линии (находим центр);
Примечание: необходимо, чтобы ось окружности (детали №8) совпадала с осью запорного элемента, для этого:
4) иголкой прокалываем в центре детали №8 отверстие и насаживаем деталь на иголку;
5) наносим клей на детали;
6) острие иголки ставим на пересечение осевых линий запорного элемента и, держа иголку вертикально опускаем по ней деталь№8 до соприкосновения с поверхностью запорного элемента;
7) вытаскиваем иголку, кладем элемент под пресс.

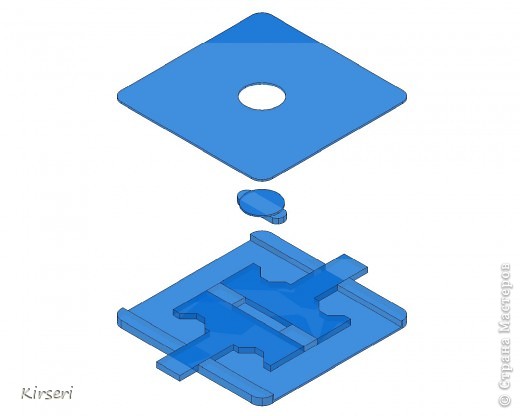

Все элементы склеены, собираем замок, приклеиваем крышку замка к «раме». На чертежах крышка глухая — имеет только отверстие для поворотного элемента, а на практике я сделал несколько декоративных отверстий.
На окружность заклинивающего элемента я приклеивал Х-образную фигуру, получившуюся при разрезании 8-ки на три части (оставшиеся подковообразные фигуры приклеены к язычкам внутренних запорных элементов замка.
Размер 8-ки определял исходя из минимального расстояния между краями язычков запорных элементов (т.е. когда запорные элементы максимально задвинуты в замок — замок открыт). Центровал Х-образный элемент с окрунжностью с помощью иголки (см. выше).

Вот и инструкция по замочко-собиранию))) Извините за качество изображений — они импортированы из AutoCad (если кому-то нужен файл dwg — пишите).
Просьба: если вы используете этот замок как основу для чего-либо, пожалуйста присылайте мне ссылку на свою работу — будем идеями делиться:)

Очень красивая коробочка. Скажите, как делали? Может дадите ссылку на мастер-класс или схему

Спасибо.
Сама коробка элементарна и часто встречается на этом сайте. Замок и пронизывание ленты придумал сам. Схемы в электронном виде остались на работе — после праздников все выложу. Есть даже 3D модель замка в AutoCad вычерченная :))

Прикольная коробочка, точнее замочек 🙂

Пожалуйста, поделитесь секретом

Да нет там никакого секрета — все просто:))
