Контролька 12 вольт для авто своими руками

Поделки своими руками для автолюбителей

Контролька автоэлектрика своими руками

Сегодня сделаем нужную поделку для автоэлектрика или автолюбителя, контрольку для проверки электрики автомобиля. Без этого инструмента очень тяжело искать неисправности в автоэлектрики авто.

Для изготовления нашей контрольки понадобится корпус от двух пальчиковых батареек,

я его купил в простом радио магазине, желательно покупать с микровыключателем, чтобы иметь возможность отключать аккумулятор.

Если у вас негде купить корпус, то можно его взять от какой-нибудь игрушки детской или ненужной вещи, которая работала на батарейках.

В этом корпусе мы полностью разместим все внутренности нашей контрольки.

Также нам понадобится крокодил, для того чтобы проще цеплять провод на массу, ещё нам понадобится длинная иголка, небольшая кнопочка, которая не фиксируется, 2 светодиода,

•
•
•

две небольшие лампочки на 12 вольт и аккумулятор на 3.7 вольта, его тоже можно взять от какой-нибудь детской игрушки или от какого-нибудь старого видеорегистратора и так далее,

главное чтобы он поместился в корпус, из которого вы собираетесь сделать контрольку.

Делать будем вот по такой схеме, все элементы я подобрал для питания от аккумулятора 3.7 вольта.

Теперь немного расскажу о самой схеме, где стрелка нарисована — это будет наша игла, где нарисована масса — это крокодил с куском провода, провод можно взять длинной метр или полтора.

В схеме имеются два светодиода, которые подключены параллельно и встречно, то есть в разном направлении, к примеру если на иголке будет плюс, а на массе минус, то загорится светодиод под номером два, если полюса поменяются, то загорится другой светодиод. Сопротивления к светодиодам подобраны таким номиналом, чтобы сильно не слепило, но и было хорошо видно. Почему номиналы разные спросите вы…, потому что один диод у меня красный, а другой белый.

Если нам необходимо подзарядить аккумулятор, то мы просто подключаем иглу к плюсу, а крокодил к минусу блока питания и включаем переключатель S2 и оставляем на зарядке.

К примеру нам нужно прозвонить провод на котором нет плюса, тогда в работу вступает наш встроенный аккумулятор, плюс от аккумулятора идёт на сопротивление 1к через светодиод номер один, через провод который мы прозваниваем и на массу, в итоге у нас загорится первый светодиод.

Бывают ситуации, когда нужно прозвонить что-то удалённо, для этого я как раз в схему и впаял зуммер на 3 вольта, то есть параллельно с зуммером у нас будет и включаться 1 светодиод, что будет говорить о том, что цепь замкнута.

В схеме мы также видим две лампочки, они нам нужны для того, чтобы на искомом проводе создать нагрузку, то есть допустим вы проверяете и на проводе висит плюсик, но что это за плюс не понятно, то ли это какой-то плюс с датчика, то ли там ещё что-то… а светодиод у вас светится, но если вы нажмёте кнопку s1 подключатся две лампочки (в качестве нагрузки) и этот плюсик может пропасть, то есть когда он пропадает это говорит о том, что ваш плюс не силовой, а идёт через какой-нибудь датчик или какой-то сигнальный провод.

Теперь немного о том как собирать … нам необходимо подготовить наш отсек для корпуса контрольки….

Итак, в корпусе проделываем небольшое отверстие под иголку, саму иголку закрепляем с помощью винтового зажима, который приклеиваем к корпусу.

После того, как мы соберём схему в корпусе, нужно будет всё это залить термоклеем, тогда схема будет надёжна зафиксирована и защищена от влаги.

С обратной стороны нужно просверлить отверстия под светодиоды и лампочки, как это показано на фото.

Около иголки просверлил небольшое отверстие это для бузера или зуммера, чтобы слышен был сигнал.

Также я удалил перегородки и пружины в самом корпусе. Теперь осталось дело за малым, всё спаять.

Спаял я контрольку в этом корпусе, всё сделал навесным монтажом, теперь осталось только залить термоклеем. Конечно перед тем, как залить всё это термоклеем обязательно проверьте свою контрольку на работоспособность.

А проверить можно следующим образом, включить выключатель S2 и замкнуть иголку со щупом, должен загореться один светодиод и пищать зуммер.

Далее если подключить к блоку питания на 12 вольт, минус на крокодил, а плюс к иголке, то должен загореться другой светодиод, а если ко всему этому нажать ещё и кнопочку s1, то должны загореться и две лампочки. Если всё работает, значит сделано всё верно.

Вот теперь можно заливать и термоклеем. Вот и готова наша контролька.

Источник

Как собрать контрольную лампу на 12 и 220 В?

Несмотря на огромное количество измерительных приборов и индикаторов, используемых как в бытовых, так и в производственных задачах, из обихода не перестают выбывать контрольные лампы. Такое устройство можно без проблем и капитальных затрат собрать самостоятельно. Наиболее распространенные модели предназначены для использования в бытовых и автомобильных цепях. Поэтому в данной статье мы разберем, как собрать контрольку на 12 и 220 Вольт своими руками.

Для домашней сети

Отличительной особенностью бытовой сети и подключаемых к ней приборов является питающее напряжение на 220В. Поэтому все запчасти для контрольки должны выбираться исходя из этой величины.

Из запчастей вам понадобятся:

• два провода – если контролька вам нужна для одноразового использования, можно использовать и алюминиевые провода. Если вы планируете применять ее неоднократно, лучше брать медный многожильный провод, так как он не боится перегибов и более удобен в эксплуатации.
• патрон под лампочку – выбирайте только закрытые модели из изоляционного материала, никаких оголенных токоведущих элементов, к которым был бы открыт доступ, быть не должно.
• контрольная лампочка – выбирается в соответствии с размером цоколя патрона, а при наличии защитного кожуха и по габаритам колпака.
• щупы – не являются обязательным элементом контрольной лампы, но значительно упрощают работу, а при наличии упоров еще и повышают безопасность. В качестве щупа можно устанавливать не только заводские изделия, но и любые подручные средства – болты с накрученными гайками, спицы и т.д.
• колпак или защитный кожух – также не является обязательным элементом, но снижает вероятность повреждения особо хрупких деталей. По конструкции бывает сплошной или решетчатый.

Последние два пункта актуальны для контрольки многоразового использования, если вы хотите прозвонить цепи электропроводки один раз, можно собрать тестер без щупов и кожуха.

Изготовление контрольки на 220В

Чтобы собрать контрольку, вам потребуются такие инструменты: отвертка, паяльник, кусачки или пассатижи. В зависимости от ситуации, вам может понадобиться только часть этих приспособлений. К примеру, если пайка не предвидится, можно обойтись и без паяльника. Следует отметить, что провода к патрону можно припаивать, а не прикручивать, так получиться надежней.

Процесс изготовления состоит из таких этапов:

1. Разберите патрон на составляющие элементы, чтобы получить доступ к точкам подключения;
2. Подключите провода к выводам патрона, для этого заведите их в клеммный зажим и плотно зажмите отверткой, а если такое соединение не предоставляется возможным, припаяйте провода к выводам;
3. Соберите патрон, провода контрольки выведете в специально предназначенное для этого отверстие;
4. Подключите или припаяйте щупы к выводам проводов, места подключения или пайки заизолируйте, сами щупы должны иметь достаточную изоляцию, чтобы в ходе работы исключалась возможность прикосновения к оголенным токоведущим деталям;
5. Вкрутите лампу в патрон, при необходимости, закройте ее защитным кожухом.

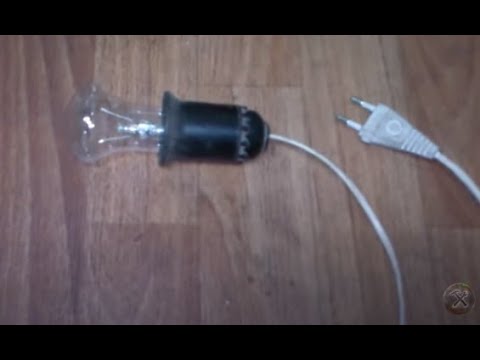

Рис. 1: Готовая контролька на 220В

Контролька на 220 В готова к использованию для прозвонки проводов и электрических цепей. При постоянной работе такой контролькой не забывайте периодически проверять ее работоспособность в заведомо исправной сети, находящейся под напряжением.

Для автомобиля

Автомобильная контролька, в отличи от бытовой, выполняет измерительные операции в цепях постоянного тока с питающим напряжением 12 В. Поэтому вы не сможете использовать контрольку на 220 В в качестве автомобильного пробника. Но принцип изготовления будет идентичным, хотя для диагностики автомобиля вместо лампочек очень удобно использовать светодиодные контрольки.

В виду технических особенностей электропроводки автомобиля, контролька на 12 В, выполненная по принципу описанному выше, не предоставляет полной информации о положении дел в цепи. Из-за чего контролька автоэлектрика может оснащаться такими функциональными дополнениями:

Рис. 2: модернизированная автоконтролька

Такая схема, помимо контроля состояния цепей, позволяет определить плюс или минус на выводах и интенсивность сигнала. Благодаря разнополярному включению светодиодов, один из них загорится при касании к положительному контакту, а второй будет сигнализировать при контакте с минусовой клеммой.

Для реализации такой автотестконтрольки вам понадобятся:

• Соединительные провода – подбираются в соответствии с вашими потребностями, но профессиональные автоэлектрики рекомендуют делать длину не менее 2м, так как устанавливать щуп приходится и в труднодоступных местах;
• Щупы могут представлять собой штекеры или крокодилы, для одноразового использования можно просто зачистить края проводов от изоляции и обойтись без щупов;
• Патрон под лампочку и сама лампочка на 12В, если прибор освещения имеет другой принцип подключения, устанавливается патрон соответствующего типа или провода припаиваются к выводам лампы (светодиода) ;
• Кнопка – предназначена для коммутации в цепи контроля, выбирается по величине коммутируемого тока;
• Два светодиода – в данном примере используются разноцветные модели (красный для сигнализации плюсовой клеммы и синий для минусовой);
• Корпус – предназначен для размещения всех деталей и установки световых сигнализаторов на видном месте, в качестве корпуса можно использовать маркер, фломастер или пластиковый тюбик из-под клея.

Выбор вспомогательных элементов ограничивается только вашей фантазией и подручными средствами, которые вы найдете в своем гараже, квартире или мастерской. Если вы изготавливаете автомобильный тестер для конкретной цели, вы можете исключить определенные элементы из схемы, чем значительно упростите устройство. Так, наиболее простой контролькой считается модель с одной лампочкой или низковольтным светодиодом.

Простейшая контролька на 12В для индикации цепи

Для изготовления такого устройства вам понадобиться одноразовый шприц, лампочка на 12 В (можете заменить ее светодиодом), провод, канцелярская резинка, канцелярский нож, пассатижи.

Процесс изготовления состоит из таких этапов:

• разберите иглу от шприца и проденьте ее в пластиковое основание таким образом, чтобы одни конец полностью погружался внутрь шприца – он должен выполнять роль контакта для лампочки. Рис. 3: положение иглы в пластиковом основании
• отмерьте такую длину провода, чтобы вам было удобно обмотать его вокруг цоколя. Зачистьте этот участок от изоляции, обмотайте вокруг лампы и затяните при помощи пассатижей. Эту процедуру можно заменить пайкой для обеспечения более надежного контакта.
• если цоколь лампы свободно ходит внутри шприца, наденьте сверху на него канцелярскую резинку для уплотнения. Вставьте лампу таким образом, чтобы незадействованный контакт соприкоснулся с иглой. Рис. 4: вставьте лампочку в шприц
• поршень от шприца обрежьте так, чтобы он закрывал лампу вровень с корпусом. Проделайте в поршне отверстие для провода, иначе изготовление может сильно затрудниться.

Рис. 5: готовая контролька из шприца

Контролька готова, можете использовать ее для отыскания цепи в автомобильной проводке или проверять исправность отдельных элементов.

Контролька для определения полярности

Это более сложный вариант, для такой контрольки вам понадобятся два светодиода, можно использовать светодиоды smart (возьмите разные цвета для удобства), корпус (в данном случае используется нерабочая индикаторная отвертка), паяльник, резистор на 1000 Ом. Процесс изготовления контрольки состоит из таких этапов:

• спаяйте светодиоды и резистор, как показано на рисунке; Рис. 6: схема подключения светодиодов
• зафиксируйте конструкцию на контактных пружинках (отлично подойдут те, на которых держалась лампочка в отвертке); Рис. 7: зафиксируйте светодиоды на пружинах
• установите модернизированную световую сигнализацию назад в индикаторную отвертку. Рис. 8: готовая контролька в индикаторе

Тестер готов, теперь при касании плюсового контакта у вас будет гореть один светодиод, а при касании к минусовому – второй. Но помните, рабочий номинал такой контрольки не подходит для бытовых сетей 220В – он определяется рабочим номиналом световых элементов.
