Колонка с голосовым помощником своими руками

Умная колонка своими руками

Смартфон

В основе колонки лежит старенький смартфон с установленным голосовым помощником. В моем случае, это Bluboo Picasso с Google Assistant и Алисой. В принципе, подойдет любой телефон, на который встанет голосовой помощник.

Для работы устройства необходимо, чтобы у смартфона был постоянно включен экран. Для этого нужно зайти в Настройки / Для разработчиков и поставить галочку «Не выключать экран». Тогда, при подключении питания, экран телефона будет всегда включен. Для выключения экрана придется вынуть вилку из розетки 🙂

Приложения устанавливаются в зависимости от потребностей и задач, но понятно, что обязательно будет нужен голосовой помощник для управления колонкой. Кроме Алисы и Google Assistant я поставил YouTube, YouTube Music, виджет Я.Погоды, TinyCam — чтобы приглядывать за детьми, TuneIn для радио. В фоне висит Viber и почта для просмотра уведомлений.

Тихого звука динамика смартфона явно недостаточно для больших помещений. Поэтому присоедил к нему колонки. Из своих запасов взял пару старых динамиков 8Ом и прикупил плату усилителя.

Стерео усилитель на основе чипа PAM8406 и питается от 5В (т.е. от USB), рассчитан на динамики 4Ом. Это значит, что динамики 8Ом к нему подключать можно, а вот 2Ом – нельзя, сгорит. На Ali похожие усилители можно найти по запросам «pam8406» и «amplifier board».

У колонки получился на удивление неплохой звук, т.е. послушать в фоне радио и передачи на YouTube его вполне хватает. А вот слушать классическую музыку – уже точно нет.

Корпус

Основу корпуса я напечатал на 3D принтере. Испугавшись, что крышка из пластика будет дребезжать – сверху и снизу поставил фанеру. Исходники для печати:

Изначально думал, что придется ставить выносной внешний микрофон типа hands free, но микрофоны телефона оказалась достаточно чувствительными, чтобы слышать команды из корпуса.

Можно обойтись и без 3D печати, просто из подручных материалов (ДСП или фанеры) сделайте открытую колонку. Подробнее об открытых колонках можно посмотреть, например, здесь.

Общие впечатления

Колонка прочно обосновалась на кухне — это одновременно часы, таймер, радио, маленький телевизор, музыкальный центр и интерактивная игрушка, с которой периодически пытаются общаться дети.

Нельзя сказать, что получился просто «телефон с колонкой», пользовательский опыт сильно отличается от повседневного использования смартфона. Как ни странно, это принципиально другое устройство: оно стационарное и с ним надо разговаривать, а не тыкать в экран. В результате, первые впечатления сугубо положительные – устройство получилось неожиданно интересным и полезным.

В живую это выглядит как-то так:

Tikhon Kozyrev

А с тобой роботы общаются.

Valera Kojan

А ты можешь залить куда нибудь файлы корпуса, в SolidWorsk если есть. Отличная идея и реализация.

Спасибо. Делал во Fusion 360, исходники тут: a360.co/2HsS4Da

Eduard Samoylov

зачем экран то держать постоянно включенным?зачем Google Assistant и эта тупая Алиса?Да и по уму можно во внутрь трансформатор питания 220/5 Вольт воткнуть.и питать от сети 220 Вольт.Все эти голосовые помощники для ленивых

Eduard Samoylov

Алиса тупая дура!робот он и есть робот,тупой набор микросхем как и все смартфоны тупые куски пластика,которые стоят дофига а толку ноль

Olga Aleynikova

Думаю, Вы правы. Давно известна история об обезьяне с гранатой.

Andrey Ilyin

Здравствуйте. Не могли бы Вы, скинуть файлы stl на умную колонку. Ссылка на Thingiverse не работает, а fusion 360, мой древний комп не тянет.

Попробуйте качать из Thingiverse переведя браузер в режим инкогнито.

Andrey Ilyin

Спасибо огромное! Буду делать себе. Очень понравился Ваш вариант. 👍🏻

Anton Motovilov

Эдуард ))) во первых устройство, с которого вы слышите — это лишь посредник. обработка данных и т.п. происходит в облаке. во вторых, это скорее программное обеспечение и огромные массивы данных и алгоритмы их обработки.

Sergey Moskovchenko

Антон, вообще-то нейронная сеть, что в мозге, что в Алисе, разница не такая большая ))

Tikhon Kozyrev

Сергей, ну да, что жопа, что палец — всё это части организма 🙂

Andrey Borisov

Работа при отключенном экране: Нажмите и удерживайте кнопку главного экрана на телефоне или планшете Android. Коснитесь значка компаса в правом нижнем углу экрана. В правом верхнем углу экрана нажмите на фото профиля или на значок с первой буквой имени. Нажмите Настройки Ассистент. Выберите телефон или планшет в разделе «Устройства с Ассистентом. Включите Google Ассистента. Включите функцию Доступ с помощью Voice Match. Включите функцию Распознавать «Окей, Google» всегда..

Valery Burachevsky

Корпус шикарно выглядит, просто шикарно, да и реализация очень неплохая, как впрочем и подача материала. Загорелся идеей. Шкурный вопрос, а заказать такой корпус у вас возможно?

Источник

Как самому собрать умную колонку с поддержкой Google Assistant

Компания Google выпустила конструктор Voice Kit, с помощью которого можно создать домашнюю умную колонку с поддержкой сервиса Google Assistant и распознаванием голоса через Google Cloud Speech API.

Voice Kit распространяется бесплатно вместе с журналом MagPi, который издаёт компания Raspberry Pi и где рассказывается о всевозможных устройствах, созданных на базе её компьютерных плат. Конструктор создавался Google в сотрудничестве с инженерами Raspberry Pi. Приобрести Voice Kit отдельно можно будет в американской сети магазинов Barnes & Noble, а также в Великобритании у WH Smith, Tesco, Sainsburys и Asda. Возможно, через какое-то время он появится в продаже на Ebay и других онлайн-барахолках.

В комплекте Voice Kit содержится не всё необходимое для сборки умной колонки, пользователю потребуется компьютер Raspberry Pi 3. Он продаётся отдельно: в США его сейчас можно купить на Amazon за 36,81 доллара (примерно 2150 рублей), а в России он, например, есть в магазинах DNS, хотя и стоит заметно дороже — 3599 рублей.

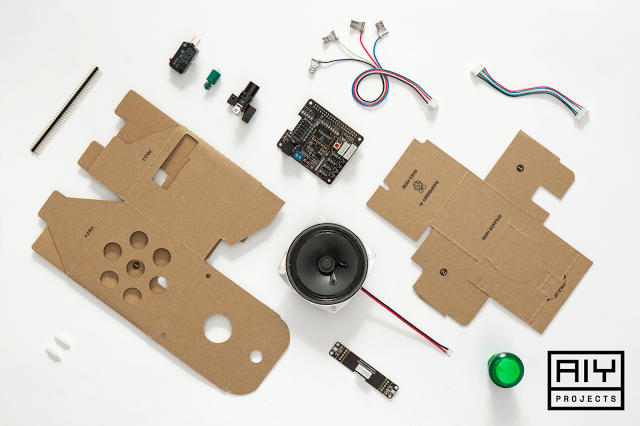

При наличии Raspberry Pi 3 собрать умную колонку можно всего за несколько минут. В коробке помимо динамика, стереофонического микрофона и логической платы находятся кабеля, крепления и даже картонный корпус. При желании можно самостоятельно собрать корпус из другого материала — например, напечатав его из пластика на 3D-принтере.

Voice Kit отличается от колонки Google Home. Голосовое распознавание на самосборной колонке работает не постоянно — оно активируется нажатием на специальную кнопку. Если вы не опасаетесь, что Google может вас прослушивать, эту кнопку можно исключить из цепи, тогда колонка будет постоянно активна. Кроме того, этот гаджет совместим с операционной системой Android Things, благодаря чему его можно связать с устройствами категории «интернет вещей». Различные варианты сборки и настройки можно найти в инструкции к Voice Kit.

Конструктор Voice Kit — первый проект Google, выпущенный в рамках новой экспериментальной инициативы AIY Projects. Вероятно, Google будет и дальше выпускать подобные конструкторы с поддержкой различных сервисов.

Источник

Я сделаю свою «умную» колонку… «with blackjack and hookers!»

Привет всем. В данной статье я расскажу историю как мы с двоюродным братом сделали свою «умную» колонку.

На самом деле никакая она неумная, грубая и не особо полезная, но зато весёлая и с характером.

За мной сама идея, программирование, железо (подбор и настройка).

От брата 3D-модель, 3D-печать, железо (подбор и электромонтаж).

Статья по-большей части описывает то, что делал я, лишь немного касаясь 3D-модели.

«Ты на самом деле хочешь дружить с роботом?»

Будучи большим фанатом известного мультсериала «Футурама», однажды (где-то в 2018 году) мне захотелось заиметь самодельную голову робота Бендера Родригеса. В голове, в том числе крутились дурацкие варианты сделать её из какой-нибудь кастрюли. В силу своей глупости идея была забыта и заброшена ровно до того момента пока у одного хорошего человека, моего брата, товарища xbost’а не появился 3D-принтер (весна 2019 года). И тут эта идея снова ожила…

Обсудив эту идею за пивом, принялись за работу. Брат начал делать 3D-модель, а я искать, что из электронного хлама в ящике стола можно задействовать в проекте.

К тому моменту, у меня уже несколько лет валялась без дела плата Intel Galileo Gen2. И было желание задействовать её в этом проекте. Изначально никаких «умных» функций не планировалась, просто запихнуть её в корпус вместе с динамиком и светодиодами, вытащить кнопочку, при нажатии на которую воспроизводились бы цитаты из серий и светились диоды.

В то же время вокруг буйным цветом расцветали (и продолжают расцветать сейчас) умные колонки с голосовыми ассистентами. Они вежливы (Алиса правда хамовата), достаточно много всего умеют и не работают без Интернета. И по мне достаточно скучны.

Это привело к мысли, что на основе Бендера с его вредным, эгоистичным и вообще отрицательным характером можно сделать для себя отличную «умную» колонку. Этакий арт-проект, протест против умных колонок. И обязательно работающую оффлайн, даже ценой производительности.

Первые попытки

Почитав о системах распознавания речи с возможностью оффлайн-распознавания, а также узнав, что ещё один хороший человек, коллега с прошлой работы, в то время писавший диплом, использует CMU Sphinx, выбор был остановлен на нём.

В силу своей природной… хм… невнимательности, я упустил существование более подходящей для моей задачи версии – pocketsphinx, и начал с «большого» CMU Sphinx на Java.

Создал простенькие JSGF-грамматику и программу на Яве. Взял несколько наиболее известных цитат для проигрывания(“with blackjack and hookers”, “bite my shiny metal ass”, “kill all humans” и т.п.). Пробовал изначально на достаточно мощном компьютере(MacBook Pro 13-го года), был доволен результатом производительности, но понимал, что на Галилео меня ждёт нечто другое. Но дело оказалось совсем плохо.

Вообще Галилео уже давно заброшен Интелом. Стандартный Линукс, шедший с ним мне в принципе особенно не нравился. Поэтому попробовал с последней доступной для него сборкой Дебиан.

Туда с проблемами(подробности уже честно не вспомню) был поставлен JRE. В качестве устройства ввода/вывода аудио была использована USB-гарнитура. И… Результат был крайне печален в плане производительности. Сейчас опять же не вспомню, возможно неправильную акустическую модель использовал на ней, но на реакции уходило 30-60 секунд. Плюс брат начал разрабатывать 3D-модель, и сказал, что габариты Галилео большеваты. Плюс отсутствие встроенного Wi-Fi. В общем Галилео опять отправилась в стол.

Решено было попробовать на гораздо более популярной Малинке, и выбор пал на слабую, но самую компактную версию Raspberry Pi Zero W. А также, прокачав внимательность, узнал о pocketsphinx (отличная статья для старта), перешёл на него, и переписал программу на Питоне.

При переходе на Малину, с подачи xbost’а, родилось название для проекта – Pinder (Raspberry Pi + Bender). Да, я прекрасно помню историю с Pidora в русскоязычном сегменте, но в данном случае намеренно выбрал такое лулзовое для русского уха название.

И так предыстория завершена, можно переходить непосредственно к описанию Пиндера.

Внутренняя железная часть

Перечень использованных компонентов:

Raspberry Pi Zero W – собственно основа всего.

Маленький ИБП для Малинки. Его штатный выключатель был выпаян, и к его контактам был припаян микропереключатель (см. далее по списку).

Для подсветки и анимации «зубов»(18 штук) и глаз(2 штуки).

В принципе подойдёт любая, работающая в Линуксе. Подключается через OTG-кабель в единственный доступный для этого порт на Малине Зеро.

В общем тут колхозный вариант был использован. Колонки были раздербанены, взят один динамик, усилитель вытащен из корпуса. Можно было купить отдельный усилитель и динамик, но для меня самым быстрым вариантом было тогда купить эти колонки и разобрать на части.

Но во время разработки поначалу использовался микрофон от телефонной гарнитуры Philips.

Замыкается/размыкается при вставлении/вынимании «антенны» Бендера. Включает/выключает питание от UPS к Малине.

3,5мм разъём и гнездо jack. Для подключения микрофона к аудиокарте (микрофон находится наверху Бендера, в антенне).

В общем внутри всё достаточно колхозно.

Схема подключений очень простая:

Глаза сидят на отдельном пине от зубов и запараллелены между собой. Если бы делал сейчас, то включил бы глаза на одну ленту вместе с зубами, но что уже сделано, то сделано.

3D-модель, корпус

Здесь я не смогу рассказать многого, так как эта часть работы полностью брата.

3D-модель и небольшая инструкция доступны здесь.

Зубы и глаза напечатаны фотополимерной смолой на Anycubic Photon. Все остальные части PLA на Creality Ender 3.

Если будут какие-то вопросы по 3D-модели и печати можно задать мне, я их передам, либо попробовать напрямую спросить у xbost’а на thingiverse (но не уверен будет ли он на них отвечать).

Краткая схема сборки:

Фото в процессе сборки и полностью собранном виде:

Программная часть 1

В качестве ОС используется штатный Raspbian (теперь Raspberry Pi OS).

За распознавание, как уже писалось выше, отвечает pocketsphinx. В качестве аудиоподсистемы используется Alsa (Pulseaudio выпилен).

При разработке никакими лучшими практиками не руководствовался, поэтому код «попахивает».

Поддерживается два языка: английский и русский. Для каждого языка своя JSGF-грамматика, набор аудио-сэмплов(сэмплов в репозитории нет, по соображениям авторских прав) и синтез речи. Русский дорабатывался(и дорабатывается) с некоторым опозданием.

Основной целью была просто возможность отвечать фановыми фразами из серий. Задаешь ему вопросы типа “Как дела?”, “Где ты родился?”, “Что думаешь о Сири?”. Ищется и воспроизводится ответ из сэмплов (в случае отсутствия сэмпла используется синтез речи, но об этом чуть позже).

Изначально скорость ответов на Малине была не очень шустрой (4-6 секунд до ответа):

Покопавшись у себя в коде, были найдены и уничтожены необязательные паузы. То же самое касалось и сэмплов (были пустые места вплоть до 1 секунды в начале файлов). А также прочитана информация о параметрах оптимизации pocketsphinx. Получилось уже получше:

Далее начал добавлять кое-какие полезные функции. Первой стала проигрывание музыки с локальной ФС или интернет-радио с помощью MPD. При этом докричаться до Бендера при проигрывании музыки на приличной громкости сложновато:

После достаточно долгого перерыва, живя на даче, была добавлена первая функция “умного дома”- управление освещением в своём углу через ModBusTCP. Вот только Бендера недостаточно иногда просто попросить включить свет, нужно обязательно сказать «пожалуйста». Работает достаточно шустро:

Программная часть 2

Потом однажды захотелось добавить читалку RSS-новостей. Это уже было невозможно без синтеза речи, но при этом хотелось, чтобы синтезатор звучал как, или хотя бы похоже на голос Бендера. Такой синтез речи на Малине Зеро представляется малореальным и поэтому в этом моменте пришлось сдаться и задействовать онлайн-сервис.

Почитав информацию и попробовав разные варианты остановился на Microsoft Azure Custom Speech.

При создании пользовательского голоса на выбор есть три варианта:

Statistical Parametric – стандартное качество, нужно небольшое количество(для английского языка) сэмплов для обучения.

Concatenative – высокое качество, нужно 6000 сэмплов для обучения.

Neural премиум-качество. По факту недоступно(доступно из США, при написании челобитной в Майкрософт зачем тебе это нужно и выкладывании 100 000$).

Более подробно по технологиям синтеза речи можно почитать например на Википедии.

У меня не было большого количества сэмплов, поэтому сначала поигрался со Statistical Parametric. Результат был неплох, голос конечно не был похож(такой тип синтеза для сильной похожести и не предназначен), но интонации передавал сносно. В итоге на основе набора данных созданного с помощью этой модели я создал оффлайновую модель для CMU Flite, используемую в случае отсутствия связи с MS Azure.

Но всё же хотелось большей похожести и я решился попробовать собрать 6000 сэмплов для Concatenative модели, использующей отрывки из сэмплов настоящего голоса. Очень помог некий хороший человек, выложивший на YouTube 7 видео The Best of Bender. Надёргав оттуда сэмплов, приплюсовав к ним те что уже были и натравив на них майкрософтовский же Text-to-Speech (здесь у меня набор тулзов вспомогательных), получил что-то около 2000 транскрибированных сэмплов. Было принято решение просто скопировать это всё три раза под разными именами, чтобы получить 6000.

В итоге всё это было залито на обучение модели, и результат получился следующим:

Да конечно не идеально, но меня результат трудов устроил.

В итоге синтез речи используется не только для чтения новостей, но и в случае отсутствия оригинального сэмпла. Сначала ищется сэмпл. Если его нет, проверяется связь с порталом MS Azure, если есть – синтезируется с помощью него. Если же связи с Azure нет – используется локальная модель Flite(а для русского языка роботизированный голос eSpeak).

В сумме периодическими волнами и рывками разработка шла с весны 2019-го по весну 2020-го, в свободное время(хорошо видно по коммитам на гитхабе). Далее уже даже не волнами, просто отдельными всплесками.

Будущее

Как таковых планов развития проекта нет. Если появляется желание и вдохновение, то добавляю что-нибудь. Так конечно напрашивается сделать режим просто болталки на нейронке, обученной на фразах Бендера. Ещё возможно добавить режим bluetooth-колонки(и чтобы зубы загорались синим в этом режиме) и приложение для смартфона, для активации схемы патриотизма.

Но для начала надо изобрести удлинитель пальца.

Заключение

Исходный код ПО и 3D-модель выложены под открытыми лицензиями, так что если у кого-то есть желание сделать своего Бендера, добавить свои функции и улучшить – буду рад.

На этом статья подошла к концу. Спасибо, что прочитали!
