Боковые колеса на детский велосипед. Подбор, установка, нюансы и опыт.

Рано или поздно наступает период, когда ребенку покупается первый велосипед или когда трехколесный становится мал, а ездить на двухколесном малыш еще не умеет.

На мой взгляд, учить маленького ребенка (как минимум до 5-6 лет) кататься на велосипеде нужно используя беговел. На этом чудном средстве передвижения малыш сам и очень быстро может освоить самое главное умение при езде на велосипеде – умение держать равновесие. Да и научить малыша кататься на беговеле гораздо проще, быстрее и травмобезопаснее, чем на велосипеде.

Когда ребенок учится кататься на двух колесном велосипеде одним из важных элементов при этом является использование дополнительных боковых колесиков, для предотвращения его падений.

Большинство моделей детских велосипедов идут уже укомплектованными боковыми колесиками. Но бывают случаи, когда для удешевления их не комплектуют, или если велосипед достался по наследству от старших детей в семье или был куплен как б/у и на нем нет этих страховочных колес. В этом случае их можно докупить отдельно.

В принципе, вопрос покупки дополнительных страховочных колес для детского велосипеда не самый трудный в жизни родителей, но есть несколько интересных нюансов, которые мы обсудим в этой статье, чтобы облегчить им жизнь.

Прежде всего, давайте определимся в том, что страховочные колесики:

• Выполняют функцию защиты ребенка от заваливания и падения велосипеда, пока малыш не научится хорошо держать равновесие.
• Чаще всего используются для детских велосипедов с размерами колес от 12 до 20 дюймов.
• Ставят не только на односкоростные детские байки, но и на многоскоростные. Для этих байков кронштейны для колесиков имеет специальную форму, и об этом мы поговорим чуть ниже.

В интернете масса самых различных моделей таких колесиков за различные цены – прямо глаза разбегаются.

На что обратить внимание при выборе боковых колес на детский велосипед

1. Размер колес велосипеда.
2. Сколько на нем скоростей. Чаще, конечно, берут на односкоростной, но иногда нужно купить колесики и на многоскоростной велосипед.
3. На сами маленькие боковые колесики, из чего сделаны, какое у них покрытие, используется ли в них подшипник.
4. На форму и размер стоек (кронштейнов) для крепления колесиков к велосипеду

Прежде всего, посмотрите на колесики.

Сами боковые колесики бывают

• Обычно стандартного диаметра в 11 см. и по толщине более 2 см.
• На промподшипниках или просто на болте, играющем роль оси вращения и крепления к стойке.
• Сплошными, без спиц, пластиковыми или металлическими
• Пластмассовыми со спицами
• Покрытыми резиной, силиконом, жестким ПВХ или просто пластмассовые

Все они различаются по цене и своим эксплуатационным свойствам.

Сплошные пластмассовые и железные колеса без подшипника, а на простом болте, играющем роль оси вращения, отличаются громким шумом во время езды. Он возникает от жесткого трения об асфальт и постоянного биения колеса на болте. Особенно, если колесико имеет большой люфт на раскрученном болте. Правда это то же имеет и свои положительные стороны – мама всегда будет слышать, где едет её ребенок.

Колесики с силиконовым покрытием и на промподшипниках катают значительно мягче и тише. Они не бьются на оси вращения и обладают меньшим сопротивлением качению, что облегчает малышу кручение педалями.

Пластмассовое покрытие, жесткое резиновое и ПВХ гораздо быстрее стачиваются об асфальт, чем мягкое силиконовое.

Вот примерно так может выглядеть колесико после окончания летнего сезона катания.

Кронштейны для боковых колес изготавливают чаще всего из алюминия или его сплавов, гораздо реже из стали.

Они бывают следующих видов.

• На жестких стойках разных размеров под разные диаметры колес велосипеда от 12 до 20 дюймов. Тут главное при покупке не ошибиться с размером стоек. Как их проверить описано ниже.
• На жестких универсальных стойках, подходящих сразу на все размеры колес детских велосипедов (от 12 до 20). Очень удобны и, естественно, подходят на любой велосипед.
• На складных стойках.

Встречаются редко и, на мой взгляд, бесполезная штука. Стоит дорого, ездить ребенку со сложенными колесами неудобно, да и смысла особого нет. Поехал без них — сняли колесики и все. Единственный плюс – при хранении занимают меньше места, особенно если вешать велосипед на стену или прятать в шкаф.

При выборе стойки учтите, что лучше брать, те, у которых есть упор на изгибе – они прочнее и не гнуться при регулярных боковых нагрузках.

Для крепления кронштейна к оси заднего колеса часто в комплекте идет специальная планка, для его фиксации к перьям рамы для того, чтобы они не сдвигались в вертикальной плоскости, а держались перпендикулярно земле.

Как правильно их крепить показано на этой фотографии.

Как определить высоту кронштейна для боковых колес на велосипед.

Если Вы покупаете их в магазине, чаще всего на упаковке описано для велосипедов с какими колесами они подойдут. Но, в случае покупки с рук, на рынке, или с невнятной упаковкой без каких либо надписей можно рекомендовать следующую идею расчета нужной высоты кронштейна.

Стойка вместе с колесиком должны почти доставать до земли исходя из размера заднего колеса. Как их правильно крепить описано чуть ниже.

Поэтому, из радиуса заднего колеса велосипеда (с учетом высоты покрышки) нужно вычесть радиус бокового колесика — это 5,5 см. и получится приблизительное расстояние от центра отверстия для крепления колесика до центра отверстия для крепления кронштейна к оси заднего колеса.

Например, диаметр колеса велосипеда в 12 дюймов — это 27 см, а радиус, соответственно, 13,5 см. Вычитаем радиус маленького колесика 5,5 см и получаем высоту между отверстиями: 8 см. Прикиньте, соответствует ли это расстояние на покупаемом кронштейне, и поймете, подходит ли он Вам.

Радиусы колес детских велосипедов (примерные)

• 12 дюймов — 13,5 см
• 14 дюймов — 18 см
• 16 дюймов — 20,3 см
• 18 дюймов — 23 см
• 20 дюймов — 25,5 см

Учтите один нюанс – встречаются детские модели с 14 колесами, но с высокими и широкими покрышками. Для них лучше заранее перемерить нужную высоту кронштейна или сразу брать универсальный.

Как определить диаметр колеса велосипеда, если Вы в принципе не знаете какие колеса на байке у ребенка, описано в статье «Как определить диаметр колеса велосипеда», ну или просто измерьте его рулеткой — в этом случае миллиметровая точность не нужна.

Примерные высоты кронштейнов для разных размеров колес показаны на рисунке.

Правильное положение страховочных колес на детском велосипеде

При установке колес, прежде всего, нужно понимать, что они не должны касаться земли на одном уровне с задним колесом, а должны быть выше на 1-1,5 см, чем заднее колесо.

Напоминаем, что основная функция боковых колес – защитить от опрокидывания, а не удерживать велосипед во время езды.

Когда заднее и боковые колеса будут на одном уровне с землей, ребенок не сможет научиться держать равновесие. К тому же при малейшей неровности заднее колесо повиснет в воздухе. При этом если малыш крутит педали, то получится быстрое прокручивание колеса в воздухе, что может его немного испугать. А если велосипед остановится, то уже не сможет сдвинуться с места и так и будет стоять с зависшим над дорогой задним колесом.

Если боковые колесики будут слишком высоко подняты, то при наклоне они не сумеют предотвратить падение велосипеда.

Некоторые родители снимают сначала одно колесо, давая ребенку кататься с одним боковым колесом. На наш взгляд, этого делать не стоит. Малыш начинает ездить с перекосом на трех колесах, а держать равновесие у него не получается. К тому же он инстинктивно понимает, что, например, на правую сторону он не упадет, а на левую упадет, и при поездке перекашивается на право.

Как установить боковые колесики на детский многоскоростной велосипед

Бывает ситуация когда у ребенка первый велосипед сразу многоскоростной и с 20-дюймовыми колесами. Как быть в такой ситуации?

В продаже можно найти специальные боковые дополнительные колесики для детских велосипедов с переключателем скоростей.

Отличаются они только видами кронштейнов. Это могут быть кронштейны, крепящиеся к оси заднего колеса с наклоном вбок или кронштейны с креплением на перья рамы велосипеда.

Но есть и третий вариант, подсказанный жизнью. Он третий на рисунке выше.

Берут стандартные кронштейны для 20 дюймовых колес, но крепят их вверх ногами. Короткая часть, к которой обычно крепится колесико, в этом случае прикручивается к петуху на перьях, и, наоборот, в отверстие на длинной части кронштейна, которое обычно крепится к оси заднего колеса велосипеда, вставляется ось для крепления колесика.

Такой вариант значительно дешевле, чем стандартные, но для его реализации понадобится, что бы у мастера, который его делает, руки росли из правильного места. Возможно, придется некоторые отверстия рассверлить, в других местах поставить дополнительные шайбы в зависимости от формы петуха, переключателя скоростей и т.д.

Обратите внимание, что для того, чтобы страховочные колесики не двигались в продольном направлении на оси заднего колеса их нужно или закрепить болтиком через дополнительные ответстие в петухе, или прикрепить дополнительным ребром жесткости к перу.

Дополнительные колесики на велосипеды с колесами более 20 дюймов

В заключении хочется немного остановиться и на таком вопросе, как дополнительные колеса для подростковых и взрослых велосипедов. Да, не удивляйтесь, но есть и такие. Не всегда удается научиться кататься на велосипеде в раннем детстве, и приходится наверстывать упущенное позже.

Для подобных случаев используются специальные колесики с усиленными и удлинёнными стойками и более широким разносом дополнительных колес относительно главного – все-таки удерживать им придется не детские 15-20 кг.

Они существуют для велосипедов с колесами от 20 до 29 дюймов и крепятся на перья рамы.

Для 20 и 24 дюймовых колес используют усиленные кронштейны и прорезиненные или силиконовые колесики, как, например, на картинке ниже.

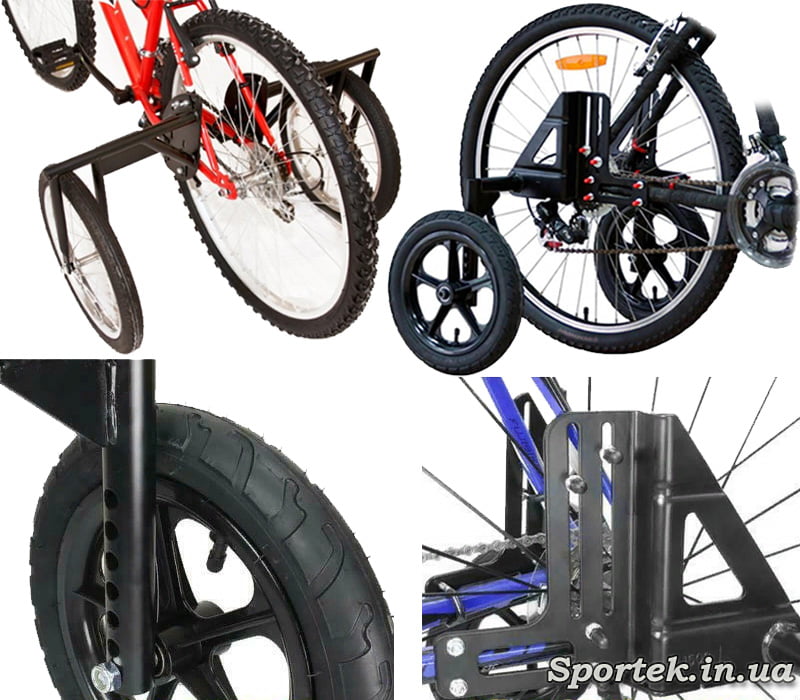

Для колес с диаметром от 24 дюймов применяются не железные и пластиковые колесики, а нормальные пенорезиновые или надувные колеса с диаметром от 10 до 14 дюймов.

Их так же используют люди, которые по каким-либо причинам не могут держать равновесие, но хотят кататься на велосипеде

Ну вот вроде бы и все основные моменты и нюансы, которые могут возникнуть при выборе и установке боковых страховочных колесиков, которые так же можно купить у нас в магазине.

Если у кого-то из читателей есть еще мысли или интересный опыт в этом вопросе пишите в комментариях.

Источник

дополнительные колеса для детского велосипеда

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Статья относится к принтерам:

Наступил момент когда велосипед от старшего сына перешел к среднему. Но в процессе эксплуатации колеса поддержки развалились полностью. склеивать уже было бесполезно.

решил сделать что-то оригинальное и начал с пружинных колес. Есть вроде пример что такие стоят на самокате.

но при при установке и проверке тут же сломались. Может не тот пластик просто — использовал HIPS.

Срочно нужно было переделать, так как до первого выезда осталось всего 2 дня. С моделированием пока не разбирался, пришлось быстро найти более менее подходящую модель и просто промасштабировал до нужного мне размера. при печати второго колеса случайно обесточил принтер. пришлось снять полуготовое колесо. Но это случилось как раз в тот момент когда мы выходили гулять. поэтому поставил половинку на велосипед.

В общем первый заезд выдержало даже недоделанное колесо. Сейчас допечатывается его замена. После установки жутко скрипело — смазал специальной смазкой для суппортов (из баллончика).

ABS 110/245 заполнение 80% скорость 60-100 (печать около 10 часов на одно колесо)

вес одного колеса 130 грамм.

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Источник

Велосипедный диск своими руками

Дешевое, сердитое и аэродинамичное решение для ваших велосипедных этапов.

Пользователь Undertheradar на форуме Slowtwitch.com поделился конструкцией самодельного диска для заднего колеса. Тот самый случай, когда триатлон уже не кажется таким дорогим. Триатлет живет в Южной Калифорнии недалеко от завода по производству АБС-пластика в Анахайме. Он честно говорит о том, что у него нет бюджета на диск стоимостью в его велосипед. Но на IMAZ («железка» в Аризоне) он очень хотел ехать с диском. Поэтому он решил обратиться в магазин, продающий такой пластик и заказал два листа АБС-пластика диаметром примерно 23 дюйма (он измерил внутренний диаметр своих простых алюминиевых колес с высотой обода 30мм и 23 дюймовый диск идеально плотно прилегает к ободам). 13 баксов за кусок пластика, которая превращается в диск, говорит пользователь. Ниже мистер DIY делится инструкцией своего бюджетного аэрорешения.

«Вот список вещей, которые нам пригодятся: — диски из ABS-пластика. Чем тоньше, тем лучше; — клей для ABS-пластика; — режущий инструмент; — линейка; — шкурка; — изолента. Вот диски после того, как я получил их:

Первое что нужно сделать это центральное отверстие. Это зависит от диаметра вашего хаба на колесе, но я обнаружил, что отверстие в 1.5 дюйма (примерно 3.8 см) подходит для обеих сторон моего колеса. Я использовал дрель, но вы можете воспользоваться чем угодно, например, электролобзиком.

Постарайтесь сделать ровную дырку, это важно

На этом этапе вам нужно отрезать прямой радиус от центра к краю. Этот материал очень легко режется. Проведите лезвием несколько раз, тогда она сама легко отделится.

Сделав разрез, диск ровно ляжет на колесо (как настоящий диск с небольшой выпуклостью), в принципе на этом этапе можно просто закрепить лист и забить, но я решил довести до ума.

Я заклеил изолентой места разреза, чтобы вырезать такое же отверстие на втором листе для другой стороны колеса. Оно должно быть немного больше, чем со стороны drive side.

На этом этапе я проклеил внешнюю сторону, чтобы клей не протекал на другую сторону.

Я использовал небольшой кусочек ABS, чтобы сделать две полоски, которые будут использоваться, чтобы сделать более крепкий шов.

Вот клей который я использовал. Он используется для ABS-сантехники.

Я зачистил края разреза, и хорошенько намазал клея, для лучшего распределения клея я поводил краями туда и обратно. Зажал на 30 секунд и оставил сохнуть на два часа.

Заклеено и проклеено.

Вот снимок шва. Я думаю, для первой попытки выглядит довольно хорошо.

Правая стороны готова! Я думал о покупке дополнительных нейлоновых скрепок, но я думаю, что так выглядит лучше и более цельно. Закрепил изолентой пластик по диаметру четырьмя кусками. Самое главное, сделать все отверстия и диаметры так, чтобы пластик не имел свободного хода будучи не закрепленным.

Немного скотча внутри, но не думаю, что он действительно нужен.

Вырезал отверстие для клапана. Диаметр опционален, в зависимости от вашего насоса.

Вот как это выглядит на велосипеде. Главное, что это дает — аэродинамику. И это самое главное на «железной» дистанции по относительно равнинной местности, жесткость играет роль, но не критичную, а вес такой конструкции сравним с обычным диском за пару тысяч долларов.»
