Колеса для авиамоделей своими руками

Самодельные колеса и шасси для авиамоделей

Любой модели самолета чтобы больше походить на настоящий самолет, а тем более для отработки взлета и посадки, – нужны шасси. Данная статья подробно описывает процесс изготовления легких колес, а так же различных видов шасси для моделей. Это наиболее бюджетные варианты, которые хорошо подойдут как начинающим моделистам (для экономии), так и более опытным (для изготовления более копийных колес).

Материалы:
— Пенорезина (из упаковок от планшетов или чехлов для телефонов)
— Пластиковые карты
— Потолочная плитка (обрезки)
— Стыковочная лента для линолеума
— Стержни от шариковых ручек
— Стальная проволока разного диаметра
— Фанера и линейки
— Жесть
— Шайбы, болты
— Нитки
— Клей ПВА, эпоксидный, для потолочной плитки
— Клеммники

Инструменты:
— Дрель или токарный станок
— Шуруповерт
— Сверла
— Пассатижи
— Ножницы
— Паяльник, припой, кислота
— Нож
— Наждачная бумага
— Лобзик
— Краска по металлу в баллончике
— Акриловые краски

Шаг 1. Изготовление колес

Берем пластины пенорезины и размечаем на квадраты, с учетом будущего диаметра колеса.

Шаг 2. Изготовление переднего шасси

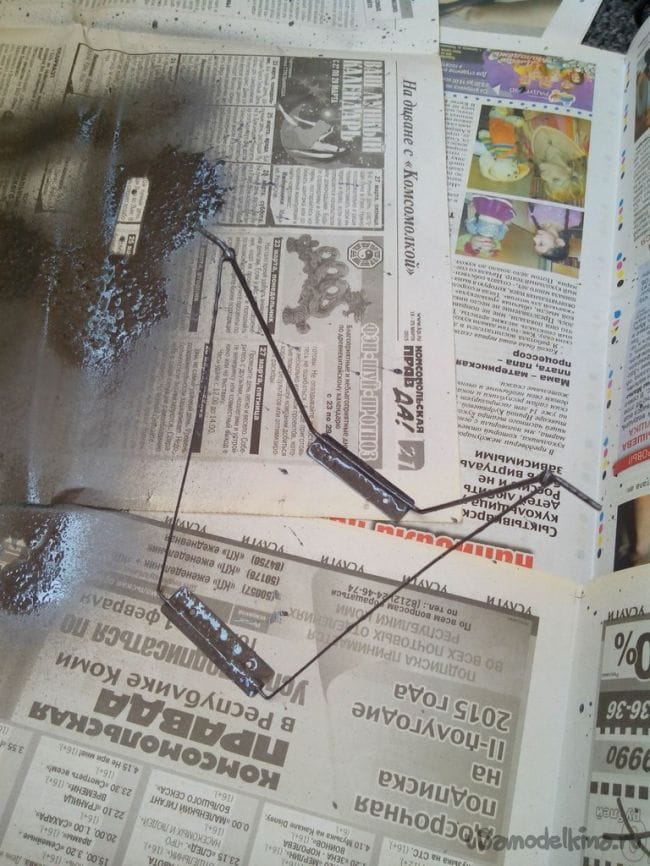

Вариант 1: Из жести и проволоки

Вырезаем по ширине фюзеляжа две полоски жести из консервной банки. Из велосипедных спиц или толстой (2 мм) проволоки выгибаем детали в виде буквы «П». С помощью паяльной кислоты припаиваем их к жести (удобно это делать на куске фанеры, предварительно закрепив куски жести саморезами).

Вариант 2: Из толстого прута и фанеры

Из металлического прута (4 мм диаметром) выгибаем заготовку, основываясь на ширине фюзеляжа.

Если шасси нужно сделать несъемным, — выпиливаем из фанеры шпангоут, а из велосипедной спицы выгибаем стойку.

Хочу отметить, что хоть копийность и обязывала сделать на данной модели одно колесо в носовой части и два в средней, но оно себя в поле не оправдало – при малейшей неровности на ВПП модель кувыркается носом в землю. А потому я после пробного полета переделал шасси на более привычную схему, когда одиночное колесико сзади.

Вариант 3. Из стыковочной ленты

Данный вид шасси больше подходит для небольших пилотажных моделей, хотя и добавляет им веса.
Берем подходящую по ширине дюралевую стыковочную ленту, выгибаем из нее стойку шасси и сверлим крепежные отверстия и отверстия для болтов-осей.

Основание для такого шасси в фюзеляже лучше закреплять понадежней, иначе вырвет «с мясом» при жесткой посадке.

Шаг 3. Изготовление заднего шасси

Вариант 1. Не поворачивающееся заднее шасси

Колесо закрепляем на стальной спице нитками на эпоксидке или покупными фиксаторам.

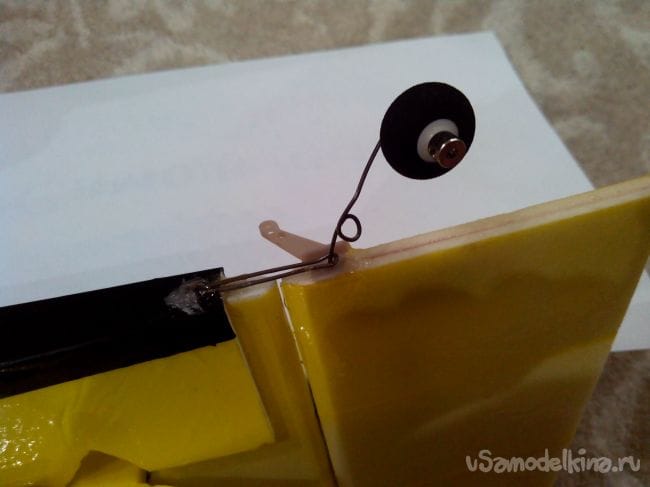

Вариант 2. Поворачивающееся заднее шасси

Огибаем стальную проволоку вокруг отвертки (один-два оборота) и загибаем один конец вбок от плоскости получившейся пружинки – это будет ось колеса.

Конечно, это далеко не единственные варианты самостоятельного изготовления шасси, но это одни из самых экономичных. Кроме того, что видно на фото, их можно комбинировать, используя покупные колеса и самодельные стойки.

Источник

Как сделать спицованые колеса на модели?

Смотреть все картинки

Насмотревшись на на различные способы имитации спицованых колес, решил разработать свою технологию.

Основная идея в том, что система отверстий на ободе и система центровки втулки должны обеспечить простую и правильную натяжку спиц.

В качестве материала для обода была выбрана медная жесть толщиной 0.2 мм., нарезанная на полоски. В качестве материала для спиц была выбрана капроновая нить из школьного бантика. Эта нить имеет приемлемую толщину, эластичность и прочность.
В качестве материала для втулок были выбраны медицинские иглы от шприцов разного диаметра.

Пошаговый процесс изготовления обода колеса

1. Разметка медной пластинки (толшина пластинки 0.2 мм.). Размер между спицами удобно переносить разметочным циркулем.
2. Сверление отверстий под спицы.
3. Шлифовка лицевой поверхности обода.
4. Обрезка обода.
5. Придание ободу цилиндрической формы методом прокатки.
6. Пайка стыка.
7. Придание ободу нужной толщины.
8. Придание ободу окончательной цилиндрической формы.

Изготовление втулок

Для изготовления втулок подбираются иглы нужного диаметра, которые режутся на отрезки нужного размера. Втулки собираются на циакрине.

Система центровки и натягивание спиц

1. Для обеспечения центровки обода и втулки, при натягивании спиц, из полистирола 0.5 мм. делается оправка. Под прорезанное отверстие подклеивается прозрачный аракал или скотч. Это нужно для фиксации обода и втулки в оправке.
2. Обод и втулка фиксируются в оправке.
3. Определяемся со схемой следования спиц.
4. Проводится натяжка спиц. Для этого используется школьный бантик. Все спицы на колесе можно протянуть одной нитью. Фиксация между стежками производится циакрином.
5. По окончании натяжки спиц колесо снимается с оправки.
6. Производится покраска колеса.

Схема протяжки нити через отверстия обода

С одной тороны натянуто 12 спиц и с другой стороны 12. Получается, что спицы натягиваются через одну дырочку. Синим цветом показана натяжка с одной стороны, а красным вход и выход нити с другой. Все колесо растягивается одной нитью. На рисунке видно всего один конец входа и один конец выхода.

Процесс изготовления шины

1. Размечаем кусочек листового пластика. В данном случае используется ПВХ пластик от сантехнических труб. Этим пластиком и самой идеей его использования со мной поделился наш коллега igokr. Я уже рассказывал о преимуществах использовании этого материала. Еще раз повторюсь, что этот пластик обрабатывается гораздо лучше чем полистирол. Настоятельно рекомендую к использованию.
2. Из пластика вырубается заготовка под бублик.
3. Заготовка подгоняется по размерам.
4. Заготовке придается необходимая форма в виде покрышки.
5. Производится окончательная сборка колеса, в народе — шиномонтаж.

Готовые колеса

Немного о механизации и автоматизации

Механизация процесса изготовления дутиков

1. Разметка.
2. Вырубка и придание нужной формы внешней поверхности.
3. Вырубка и придание нужной формы внутренней поверхности.

Готовые дутики

Еще раз про изготовление обода

Нарезка медных полосок, разметка, сверление, гибка, пайка, примерка.

Вариации на тему втулки

Несколько измененная технология изготовления втулки. На отрезки иглы от шприца надеваются колечки из проволоки. Колечки фиксируются на циакрин.

Станочек для спицевания

Удобство применения этого станочка заключается в том, что он позволяет зафиксировать как обод, так и втулку. Для спицевания освобождаются обе руки. Это очень удобно.

Готовые колеса

Еще раз о схеме спицевания

На рисунке, для простоты, спиц в два раза меньше. Зеленая линия — разводка спиц с одной стороны втулки. Красная — с другой. Все растягивается одной нитью. Конструкция фиксируется на станочке. Сначала растягивается нижняя сторона, а затем верхняя. Точки входа и выхода нити фиксируются на циакрин. После снятия растянутого колеса со станочка, нити, огибающие втулку с обоих сторон, также фиксируются на циакрин.

» Автор
Mig-29
Опыт:	4267
Репутация:	+1632/–2
URL Сайта:	http://mig-29.moy.su.

Shvalov, alexei1985-85
Спасибо друзья. Рад, что эта тема вас заинтересовала.

makskm
Спасибо. Рад, что Вас заинтересовала эта тема.
Конечно же, чем меньше диаметр обода тем колесо сложнее в изготовлении. Но думаю, что задача вполне выполнимая.
Вот пример колес диаметром 12мм. Диаметр обода как раз 8мм.

Правда тут я просчитался с количеством спиц и эти колеса отправились в барахолку. 🙂

Zanuda
Технология расписана хорошо , я только не понял, это для какого масштаба?
Тут как бы не совсем корректно говорить о масштабе. Больше подходит такая величина, как диаметр обода. Чем он больше, тем колесо проще в изготовлении.
Не стоит забывать, что количество спиц и схема их чередования так же важны.

В 72 масштабе я делал так, втулку точил из литника, обод навивал на оправке из Доширака, спицы делал из провода от компьютерного блока питания ( у них есть провода из медных жил, они мягкие и есть из блестящего сплава, те жесткие, вот они и подходят), покрышку навивал так же на оправке из Доширака, и после спицивания надевал покрашенную покрышку на обод, смотрелось очень не плохо
Было бы интересно посмотреть хотя бы на конечный результат.

это я делал для легких самолетов, выдержит, ли такие спицы Тб-1 или Тб-3 еще не проверял
В моем случае, нить от бантика натягивается в процессе протяжки создавая необходимую жесткость. Колесо получается весьма жесткое.

Последним делал для Блерио, правда не заморачивался количеством спиц на чертеже, делал на глаз, чтобы смотрелось симпатично, если найду их после переезда, то выложу
