Схема кодера PAL для генератора телевизионных сигналов
Определяющим критерием при выборе схемы кодера PAL являлась возможность компромисса между достаточно высокими качественными показателями и простотой конструкции. За основу взята разработка из журнала «РАДИО» N8 за 1992г. стр.37-39 О. Яблонский «Кодер ПАЛ». Принципиальная схема и чертеж печатной платы адаптированы применительно к генератору телевизионных сигналов SECAM.

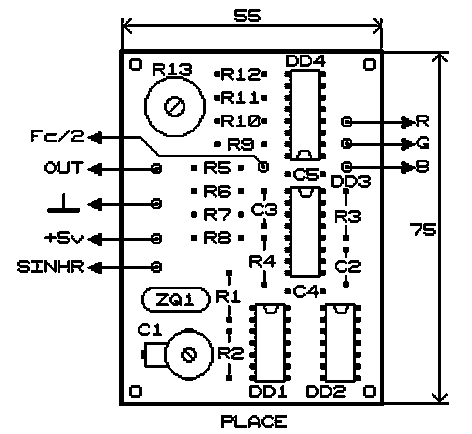

Подключение к генератору показано на рисунке. На основной плате следует перерезать дорожку, соединяющую минус C3 с коллектором VT4 и R28; нужно также отсоединить верхний по схеме вывод R15 от выводов 14 DD13, DD14 и 16 DD15. Cигналы R G B берутся с выводов 3, 6 и 8 DD12 соответственно, Fc/2 — с вывода 12 DD2 или соединенного с ним вывода 10 DD6, синхроимпульсы — с вывода 12 DD7. При изготовлении печатной платы генератора следует предусмотреть контактные площадки для выполнения этих соединений. Переключатели SA2 «ЦВЕТ» и дополнительно устанавливаемый SA4 «SECAM — PAL» должны быть сдвоенными.
При безошибочном монтаже и правильно запрограммированном ПЗУ налаживание заключается в настройке генератора DD1.1, DD1.2 на частоту 8,867238 МГц конденсатором C1 и установке одинаковой контрастности изображения в режимах PAL и SECAM резистором R13. Иногда может потребоваться немного изменить емкости C2 и C3, которые определяют задержку относительно спада синхроимпульса и длительность вспышки цветовой поднесущей соответственно.
Определяющим критерием при выборе схемы PAL кодера являлась возможность компромисса между достаточно высокими качественными показателями и простотой конструкции. За основу взята разработка из журнала «РАДИО» №8 за 1992 г. стр.37-39 О. Яблонский «Кодер ПАЛ». Принципиальная схема и чертеж печатной платы адаптированы применительно к генератору телевизионных сигналов SECAM. Генератор совместно с этим кодером позволяет формировать цветные испытательные изображения в стандарте не только SECAM, но и PAL.
Несмотря на простую схему и дешевую элементную базу (основа схемы — микросхема ПЗУ КР556РТ4), кодер формирует достаточно качественные сигналы цветовых поднесущих. Конечно, в LCD телевизорах настраивать чистоту цвета и сводить лучи нет необходимости, но иногда может потребоваться просто проверить работоспособность телевизора.
Подключение к генератору показано на рисунке. На основной плате следует перерезать дорожку, соединяющую минус C3 с коллектором VT4 и R28; нужно также отсоединить верхний по схеме вывод R15 от выводов 14 DD13, DD14 и 16 DD15.
Cигналы R G B берутся с выводов 3, 6 и 8 DD12 соответственно, Fc/2 (полустрочная частота) — с вывода 12 DD2 или соединенного с ним вывода 10 DD6, синхроимпульсы — с вывода 12 DD7. При изготовлении печатной платы генератора следует предусмотреть контактные площадки для выполнения этих соединений. Переключатели SA2 «ЦВЕТ» и дополнительно устанавливаемый SA4 «SECAM-PAL» должны быть сдвоенными.
При безошибочном монтаже и правильно запрограммированном ПЗУ налаживание заключается в настройке генератора DD1.1, DD1.2 на частоту 8,867238 МГц конденсатором C1 и установке одинаковой контрастности изображения в режимах PAL и SECAM резистором R13. Иногда может потребоваться немного изменить емкости C2 и C3, которые определяют задержку относительно спада синхроимпульса и длительность вспышки цветовой поднесущей соответственно.
вот интересовал меня такой вопрос, почему когда подключаешь к телику через композитный вход например PSX или PS2 или dreamcast то картинка очень достойно выглядит (я бы сказал идеально), а если применить самодельный pal coder на AD725 (http://www.nedopc.org/forum/viewtopic.php?f=46&t=8025) то выглядит все криво, вертикальные края экрана «идут волной», шум из цветных точек какойто бывает, или вообще полосы какието жЫрные горизонтальные с плавным переходом цвета бывают.
может надо применять старую микруху Sony \ Motorola в которой требовалось побольше внешней обвязки и еще +12в ?
кому-то удавалось добиться четкости изображения на самодельном кодере такой же как на приставках типа ps1?
а это скорей всего тема близка к «почему у символов цветная окантовка»
приставко пилятели ИЗНАЧАЛЬНО знали что будет композитный выход для пикселей и поднесущей цвета видимо заюзана одна опорная частота и один кварц
для пс1 сходу вижу 17,734
оно же 17,734/4 = 4,4335 (ВНЕЗАПНО частота пал поднесущей цвета)
17,734 /2 = 8,867 например для пикселей (не знаю как там на самом деле)
но с натяжкой похоже 640×480 интерлейсом видимо
640*240*50 = 7 680 000 тк там не 100% же используется
в итоге артефакты если есть то они статичны и не плывут каждый фрейм например они меняются местами еще больше растворяясь и все в шоколаде
подключив же самопальный кодер со своим кварцем 4,4335 добится синхронизации нельзя тк 4,4335+/-0,00003% и они ГАРАНТИРОВАННО не совпадают с (17,734/4+/-0,00007%)/4 (а еще на кодер больше солнышка светит чем на приставку или на оборот) и вот они вертикальные\наклонные полосы которые плывут.
какойто спец хитрожопый делителя умножитель
67/2 это как раз частота проца
13,3 наверно частота пикселей (4,43*3) прикинем 13300000 / 320 / 50 = 831,25 в строке может быть (из которых есть 640) 320 это типо 240 с запасам и скорей там что то такое и есть может 310
все от одного кварца на 17,743МГц.
в итоге всегда для одного «пикселя» pal цвета в 640х480 3 пикселя яркости в 256х224 1,5 пикселя яркости и ничего не плывет.
3Ы гдянь какое паскудство сделали таймексовцы в ntsc спектруме
много букоф про таймекс
в отличии от 128-го в котором один кварц для цвета и пикселей тут поставили 2 при том похоже кратной частоты.
в итоге они ПРОСРАЛИ УРОДЫ НАМ ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ ШИРОЧАЙШИЕ ВОЗМОЖНОСТИ NTSC АРТЕФАКТО ИСПОЛЬЗОВАНИЯ сделали долбанную плвывущую радугу по всему экрану чтоб жизнь не казалась такой скучной.
конечно не все так просто из 3579545 плохо получается 15625 или че им там надо 15734. 3579545 / 230 = 15563,239130434782608695652173913 3579545 / 229 = 15631,200873362445414847161572052 3579545 / 228 = 15699,75877192982456140350877193 3579545 / 227 = 15768,920704845814977973568281938
хотя вот оно 7159090 / 455 = 15734,263736263736263736263736264 только нужно умудрится поделить на 455 еще. хотя если они тоже юзали улу то в чем проблема?
и проц был бы целых 3,58МГц с 59659 тактов в фрейме
Последний раз редактировалось NEO SPECTRUMAN; 05.01.2020 в 03:07 .
Источник
Pal кодер своими руками
Опции темы
Отображение
Кодер к телевизору подключал через RCA (тюльпан, колокольчик, как угодно).
После того, как я подключил Пентагон-128 к пал кодеру и получил прекрасные цвета и изображение, я подключил Ленинград-3. И получил на экране черт знает что! Стал просматривать осциллографом сигналы с Ленинграда, и мне сразу не понравилась синхронизация, точнее сами синхроимпульсы.
2) Строчный импульс (СИ) имеет длину 10мкс, что не очень гуд для PAL кодера (вообще для системы PAL). Для PAL нужен импульс 4,7 мкс.
4) В Ленинграде кадровый импульс (КИ), когда смешивается со строчным, то в момент, когда идет КИ, строчные импульсы не поступают в синхронизацию. А нужно что бы СИ всегда поступали. И когда приходит КИ, то СИ должны переворачиваться. По этому они пропущены через лог. элемент XOR.
5) Я убрал все лишние детали, которые подмешивали цвета в синхросигнал, таким образом на выходе получаем чистые RGB для кодера. Практически схема получилась как в Пентагоне. И точно так же как в Пентагоне, эти сигналы RGB и SYNC можно подавать в Scart, через эмиттерные повторители.
Все это я изобразил на рисунке
Скрытый текст
Или вот осциллограмма с Ленинграда
Скрытый текст
После всех переделок, или доделок,я получил прекрасное цветное изображение, с отличной синхронизацией! Все картинки, фото с экрана ТВ можно посмотреть тут: Leningrad RGB PAL coder Там картинки с экрана ТВ (много, с разных ракурсов), так же, три схемы в трех разных форматах и чистая (начальная) схема без переделок.
Вот пример картинки:
Скрытый текст
Или посмотреть тут
Скрытый текст
Дополнения в схеме обведены красным пунктиром.
Диоды в данном случае играют роль повышенной \ пониженной яркости. Можно их не ставить, в таком случае всегда будет повышенная яркость.
Микросхему DD46, заменить на К1533ЛН1. По схеме стоит ЛН2, она с открытым коллектором, и по этому ей требуется «подтяжка» из резисторов, а ЛН1 не требуется. Так же можно поставить К533ЛН8, у неё повышенная нагрузочная способность. У меня прекрасно работает ЛН1.

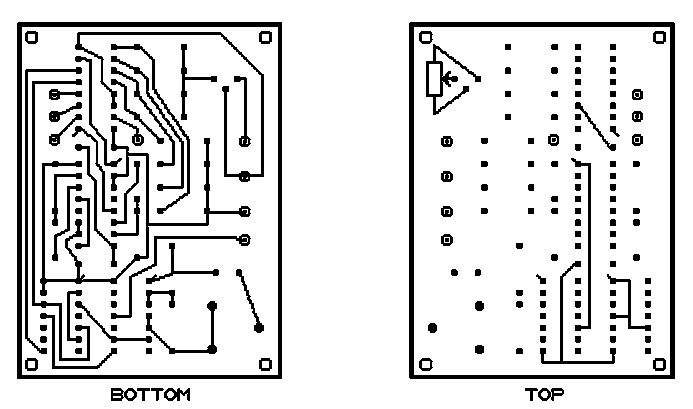

Печатную плату не делал, так как эти две микросхемы можно расположить вместо подстроечных резисторов R25, R27, R29, убрав их с платы. Микросхемы разместить ногами вверх, приклеить к плате и соединить соответствующие выводы. Выводы микросхем DD100 и DD101 в схеме я разместил так, что бы использовать меньше проводов для соединения. Можно поставить конденсатор С100, на одну из м\с. Свободные выводы лучше соединить как я указал в схеме, что бы они не «болтались» в воздухе, что бы не ловить помехи (можно и не соединять, если жалко времени).
Скрытый текст
Еще такой момент: если кто захочет подключить данный кодер к черно-белому ТВ (ну всяко может быть), то лучше брать чистый сигнал яркости (Y) с выхода S-Video. Так как с разъема RCA идут смешанные сигналы и яркости и цветности и на ч\б тв могут быть помехи от сигналов цветности, в виде малкой сетки или перемещающейся сетки.
P.S. Я искал на форуме, как подключить Ленинград-3 к кодеру, но никакой информации не нашел. А скарта и S-Video, на маленьком ТВ, у меня нет, только два тюльпана.
Тема: качественный но самодельный кодер PAL
Опции темы
Отображение
вот интересовал меня такой вопрос, почему когда подключаешь к телику через композитный вход например PSX или PS2 или dreamcast то картинка очень достойно выглядит (я бы сказал идеально), а если применить самодельный pal coder на AD725 (http://www.nedopc.org/forum/viewtopic.php?f=46&t=8025) то выглядит все криво, вертикальные края экрана «идут волной», шум из цветных точек какойто бывает, или вообще полосы какието жЫрные горизонтальные с плавным переходом цвета бывают.
кому-то удавалось добиться четкости изображения на самодельном кодере такой же как на приставках типа ps1?
а это скорей всего тема близка к «почему у символов цветная окантовка»
приставко пилятели ИЗНАЧАЛЬНО знали что будет композитный выход для пикселей и поднесущей цвета видимо заюзана одна опорная частота и один кварц
для пс1 сходу вижу 17,734
оно же 17,734/4 = 4,4335 (ВНЕЗАПНО частота пал поднесущей цвета)
17,734 /2 = 8,867 например для пикселей (не знаю как там на самом деле)
но с натяжкой похоже 640×480 интерлейсом видимо
640*240*50 = 7 680 000 тк там не 100% же используется
в итоге артефакты если есть то они статичны и не плывут каждый фрейм например они меняются местами еще больше растворяясь и все в шоколаде
подключив же самопальный кодер со своим кварцем 4,4335 добится синхронизации нельзя тк 4,4335+/-0,00003% и они ГАРАНТИРОВАННО не совпадают с (17,734/4+/-0,00007%)/4 (а еще на кодер больше солнышка светит чем на приставку или на оборот) и вот они вертикальные\наклонные полосы которые плывут.
какойто спец хитрожопый делителя умножитель
67/2 это как раз частота проца
13,3 наверно частота пикселей (4,43*3) прикинем 13300000 / 320 / 50 = 831,25 в строке может быть (из которых есть 640) 320 это типо 240 с запасам и скорей там что то такое и есть может 310
все от одного кварца на 17,743МГц.
в итоге всегда для одного «пикселя» pal цвета в 640х480 3 пикселя яркости в 256х224 1,5 пикселя яркости и ничего не плывет.
3Ы гдянь какое паскудство сделали таймексовцы в ntsc спектруме
много букоф про таймекс
в отличии от 128-го в котором один кварц для цвета и пикселей тут поставили 2 при том похоже кратной частоты.
в итоге они ПРОСРАЛИ УРОДЫ НАМ ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ ШИРОЧАЙШИЕ ВОЗМОЖНОСТИ NTSC АРТЕФАКТО ИСПОЛЬЗОВАНИЯ сделали долбанную плвывущую радугу по всему экрану чтоб жизнь не казалась такой скучной.
конечно не все так просто из 3579545 плохо получается 15625 или че им там надо 15734. 3579545 / 230 = 15563,239130434782608695652173913 3579545 / 229 = 15631,200873362445414847161572052 3579545 / 228 = 15699,75877192982456140350877193 3579545 / 227 = 15768,920704845814977973568281938
хотя вот оно 7159090 / 455 = 15734,263736263736263736263736264 только нужно умудрится поделить на 455 еще. хотя если они тоже юзали улу то в чем проблема?
и проц был бы целых 3,58МГц с 59659 тактов в фрейме
