Блокнот в стиле киберпанка своими руками

Блокнот в стиле киберпанка своими руками

На носу первое сентября, а это означает, что пора браться за учебу. Школьники, студенты… всех их ждёт написание долгих и не очень интересных текстов лекций. Для того, чтобы скрасить серость учебного процесса, предлагаю статью о том, как доработать своими руками дешёвый, некрасивый блокнот в предмет желания любого радиолюбителя, просто добавив к нему кусок печатной платы. Это не трудно, просто следуйте инструкциям!

Такие платы находятся внутри компьютеров и ноутбуков, и они представляют собой замечательный и универсальный материал (естественно после того, как вы удалите все электронные компоненты).

Блокнот очень дешевый. Мне он понравился из-за переплета из искусственной кожи, задней обложки и запирающей кнопки.

Шаг 1: Необходимые материалы

• Блокнот, который легко разобрать (с переплетом и задней обложкой);
• Кусок печатной платы.

Инструменты для разборки блокнота:

Для сборки необходимо:

• Аэрозольный клей;
• Эпоксидный клей;
• Прозрачный лак.

Шаг 2: Подготовка платы

Прежде всего, вы должны удалить все элементы с поверхности платы. Лучше искать плату с современным поверхностным монтажом, так как в платах старого типа детали монтировались в просверленные отверстия. Поэтому их удаление может занять больше времени. Так что, если вы сможете найти схему с крошечными компонентами поверхностного монтажа – это сделает вашу жизнь проще.

Есть несколько методов для демонтажа. Я назову два:

• Можете использовать духовку (которая больше не используется для приготовления пищи, поскольку, процесс распайки токсичен!);
• Можете использовать тепловые пушки, паяльные станции и скребки для красок.

При любом способе демонтажа, важно помнить о безопасности. Следует позаботиться о хорошей вентиляции, поскольку процесс может вызвать выделение токсичных газов.

После того, как плата станет чистой и гладкой, покройте ее слоем лака. Не только для красоты, но и для защиты от свинца, которым покрыты дорожки схемы (так как он токсичен).

Шаг 3: Подготовка блокнота

Прежде всего, вынимаем бумагу и откладываем её в сторону.

Теперь возьмем нож и начнем резать пластик внутри передней обложки, отворачивая его наружу.

Будьте осторожны: пластик мягкий и легко рвется, а позади него может быть двухсторонняя лента.

Убедимся, что передняя обложка отделена со всех краев.

Теперь положим блокнот лицевой стороной вниз и «пройдемся» по краю искусственной кожи. По возможности оставляем стежки на месте. Делаем разрез достаточной глубины, чтобы легко удалить картон и блестящий наружный слой.

Снимаем переднюю обложку, оставив пластик внутри.

Шаг 4: Подрезаем плату до нужных размеров

Используем картон (в качестве шаблона), чтобы отметить правильный размер на плате.

Зашлифуем края наждачной бумагой и срежем уголки, чтобы они стали более приятными на ощупь.

Шаг 5: Соединяем всё воедино

Положим блокнот на стол и воспользуемся картоном или бумагой, чтобы закрыть те части, на которые не следует наносить клей. Необходимо намазать клеем пластик внутри обложки, оставшуюся часть искусственной кожи с передней обложкой, а также заднюю часть платы. Нанесём на них равномерный слой аэрозольного клея. Дадим ему высохнуть, пока они не станут блестящим.

Расположим плату на внутренней обложке. Начнем процесс фиксации с двух дальних углов, которые далеки от переплета, так как они наиболее заметны.

Прижмём части вместе, закрепим искусственную кожу, чтобы склеить их вместе.

Теперь самое время установить обратно бумагу.

Шаг 6: Демонтаж кнопки

Нам понадобится одна половина кнопки, которая по-прежнему находится в картонной обложке. Прежде всего, вырежем ее ножницами. Обрежем всё вокруг неё, так близко насколько это возможно.

Захватим её кусачками и попытаемся разделить половинки друг от друга.

Шаг 7: Приклеиваем кнопку на место

Закроем блокнот для того, чтобы определить правильное место установки кнопки. Не забываем, что должно еще остаться место для ручки!

Смажем эпоксидным клеем заднюю часть кнопки, и поместим её в нужном месте. Ждём пока всё затвердеет.

Шаг 8: Результаты

Теперь мы всё сделали! Дополним необычную самоделку красивой ручкой. Это прекрасный подарок для друзей или семьи. Если вам повезет, то вы сможете найти платы разных цветов для получения уникальных вариаций. В любом случае будет весело!

Источник

Киберпанк своими руками поделки

Всем привет.
Хочу рассказать о том как происходила сборка тяжёлого экзоскелета. Точнее раннего прототипа, но суть.Думаю будет интересно. Такого в интернете не найдешь теперь)

Делался этот экзоскелет в 2018 году с февраля и по апрель. и так и не был доведён до конца.

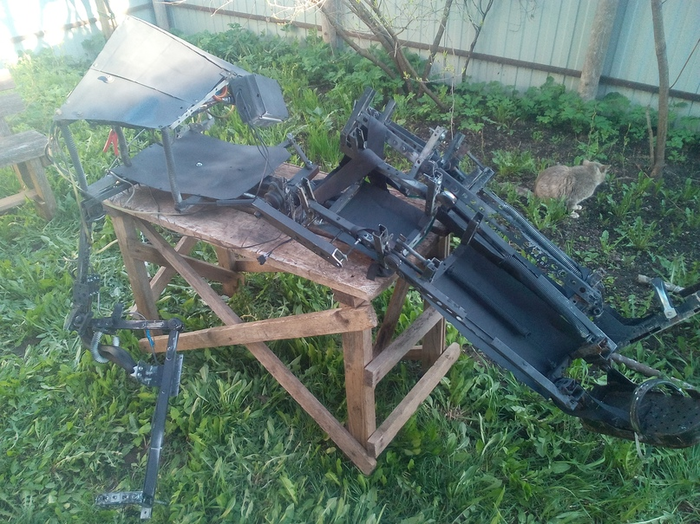

Рассматривать мы будем первый прототип тяжёлого экзоскелета — PG-14-L . Не самый удачный проект, но и не самый плохой. Отлично помог для проработки концепта тяжелого скелета, его кинематики и моделирования силовой составляющей. Без 14 модели расчета силовой части для нового тяжелого скелета не было.

Сборка этого экзоскелета была очень мучительной и долгой, впрочем как обычно, и началось это всё со сборки грудины. Каркас этого скелета состоял из квадратного профиля 20*20 и шпилек на 8мм. Кроме того в некоторых местах использовались соединительные стальные шины и пластины. Первые были элементом укрепления для рук, а на пластины крепилась вся пневматика.

Самое первое и самое основное что крепилось сразу это компрессор. Относительно его длины и определялось всё. Важно также что весь это скелет собран без сварки, а только на болтах. То есть он полностью разборный и сборный. Как конструктор.

А вот так это будет выглядеть сбоку. Тут уже лучше видно двухцилиндровый компрессор, расположенный в самом центре грудины. Он является «сердцем» всей силовой части.

Постепенно силовая часть обрастала всё большим количеством клапанов. Тут уже можно увидеть 10 клапанов и распределитель. Вся подводка воздуха была реализована обычной акриловой трубкой 5 мм.

Синий клапан сверху нужен для аварийного спуска воздуха. Он нормально- открытый, то есть закрывается только при подаче напряжения. Если же случился обрыв или же что то иное с питанием то через этот клапан будет спущен весь сжатый воздух экзоскелета.

Напрямую управлять клапанной системой не получится — слишком большой ток для микроконтроллеров. Для того чтобы всё же реализовать управление клапанами нужно ввести промежуточное звено- релейный модули. На фото ниже это красные схемы с синими кубиками.

Спереди лучше видно сколько там проводов. От каждого клапана идет по 2 провода к реле. От реле тоже идет целый пучок проводов, но уже к контроллеру.

Далее всё это вжимается в грудину. Тут уже всё смонтировано и видны заделы для рук. Они сделаны по фордоской концепции. Сзади руки крепятся на очень мощные петли.

Трубки свисающие вниз должны идти к приводам.

В качестве осей вращения для рук использовались очень мощные подшипники. Он зажимались между двумя кусками профиля шпилькой и перетягивались, до момент изгиба профиля по форме подшипника.

На фото ниже можно уже увидеть верх с руками. Тут руки сделаны до локтей. На пластинах будут прикреплены пневмомускулы.

Вот так выглядел каркас руки зажимы подшипников.

Руки должны быть всегда отведены назад. Это дает пространство для движений руками вперед и добавляет линейную составляющую к кинематики, вместо только вращательных на каких то осях.

Их длина и другие параметры подбираются в зависимости от того что нам нужно в результате. Тут были мышцы по 50 см, то есть петли по 1 метру.

Крепятся мускулы на пластины через обычные зажимы для тросов. При этом мышцы ещё немного прижимаются к каркасу гофрированной трубой.

Где то на этой стадии разводка пневмопроводов и электроники была завершена и можно было хоть что то уже проверять. Ноги, как можно увидеть, только пока начали обрастать необходимыми компонентами и даже не могли удержать скелет стоя. В качестве бедер там использовались пальцевые шарниры от машины. Они очень мощные и неплохо подходят для таких тяжелый скелетов. Для лёгких же или средних это не самый хороший вариант.

За сим я завершу первую часть. Вторая часть будет позже. Спасибо за внимание.

Не забываем что есть группы и дискорд, где можно прочитать про подобное или же задать вопрос.

Игра, которая заставит вас почувствовать себя двоечником на ЕГЭ

Восемь странных вопросов и всего несколько подсказок. Только вы наедине с фактами. Попробуйте пройти этот тест и узнайте, насколько развита ваша интуиция.

Киберпанковое рукоделие на дежурстве

Давно подозревал, что являюсь латентным технарём. В школе очень неплохо шли физика, химия (химию я даже в институте особо не учил, так как хороший скелет в виде умения нужным образом мыслить был со школы.
Но школьные годы пришлись на 90-е, оснащение в школе было откровенно нищим, а так хотелось спаять и собрать рацию или ещё чего-нибудь эдакое.
С год назад в интернетах набрёл на Алекса Гайвера, интереснейшего техно-блогера, и напомнили о себе детские незакрытые гештальты, и засвербило в..
В общем, накупил через интернет я радиодеталей : конденсатор, транзистор, катушку индуктивности, горстку резисторов и светодиодов. С алиэкспресса приехал недорогой но добротный паяльник и ардуино. Из Воронежа приехали газоразрядные лампы ИН-12, времен холодной войны, года 53-55го.

Прошил ардуино (для новичка та ещё пляска с бубном). И часы ожили. Залипательная штукенция вышла.
Тлеющий разряд в инертном газе вокруг катодов похож на пушистое оранжевое облачко).
Теперь надо подумать, в какой корпус это все засунуть. Можно распечатать корпус, идущий в этом проекте, но я хочу заморочиться и сделать диораму из «Сталкера» залитую эпоксидной смолой.
Как срукожоплю, покажу)
Всем холодного пивка и вкусных макарон по- флотски)
Алексу Гайверу респект и уважуха!

Первый прототип медицинского экзоскелета. Часть 2

Напомню что мы собираем вот такой экзоскелет.
Зачем? — спросите вы
Потому что можем — отвечу я.

Остановились мы на изготовлении основных бедренных частей. В них устанавливается основная электронная начинка- приводы и драйверы моторов.

Бедренные элементы должны вращать коленные через алюминиевые вставки, в которых ещё и установлены гаечные ключи. Только так можно передать большой момент силы и не выломать корпус и оргстекло.

Кроме аналогичного бедренного алюминиевого каркаса также в каркасе колена установлены раздвижные элементы. Они нужны для более точно настройки длины ног под пилота. Все также же стягивается длинными болтами на 6мм.

Если коленная часть может вот так держать бедро на приводах, то значит зажимы и оси работают как надо. Люфты если и есть то должны быть минимальные.

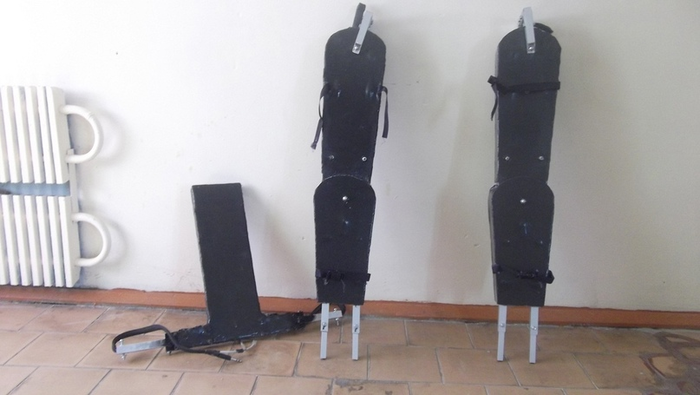

Ноги можно считать готовыми. Обязательно нужно протестировать как работают сервы, дабы потом после покрытия слоем угольной ткани не пришлось всё вскрывать. Ноги это 90% работы над этим экзоскелетом, но спина и бедра это тоже очень важный элемент. К счастью в отличии от ноги тут не так плывут параметры — благо спины более менее у всех одинаковые в размерах. Примерный чертеж спины и бедер вот выглядит вот так.

Каркас спины и бедер состоит из алюминиевого профиля и соединен шпильками. Для закрепления основной П образной основы используются стальные уголки 40 на 40 мм. Сама спина не является нагруженным элементом поэтому тут и не требуется массивное усиление. В спине будут располагаться основной контролер — ардуино мега, датчик наклона — гироскоп и самый обычный литиевый аккумулятор на 12 в и 10 а*ч.

Бедро сбоку выглядит вот так. Сильно нагружать оно не должно,поэтому тут все очень минималистично.

Электроника в спине располагается свободно и прижимается в дальнейшем слоем оргстекла. Датчик наклона надо расположить в самой верхней точке спины экзоскелета. Это позволит создать максимальный угловой ход и дать наибольшую чувствительность — человеку не нужно будет сильно наклоняться чтобы запустить или отключить приводы. Хватит и небольших (в 10 грудусов) наклонов чтоб уверенно запускать систему.

Не забываем сделать пропилы для усб сбоку каркаса. Это нужно чтоб можно было программировать и корректировать коды управления экзоскелетом в ардуино.

Спина и ноги это отдельные элементы и их можно как объединять так и разъединять. Питание и сигналы в ноги идут по специальным шлейфам. Соединялась вся проводка через штекера от витой пары.

Собранный каркас спины и ноги выглидят примерно так без обшивки и электроники. Из ног сервоприводы уже без разборки не вытащить. Кроме того на осях моторов по сути и держится вся нижняя часть ноги.

Соединительные штекера. Через них шло питание моторов и сигнал на контролер сервов.

После изготовления каркаса и монтажа всей электроники проводится стендовая проверка и если всё хорошо то начинается самый грязный этап — покрытие всего экзоскелета углетканью и пропитка полиэфиром.

Для крепления экзоскелета к ногам применяются обычные портфельные шлейфы и замки. Это неплохое и дешевое решения для первого прототипа подобного экзоскелета, но потом однозначно нужно делать ортезоподобное крепление.

Экзоскелет очень простой в монтаже и наладке, но всё же является прототипом. Можно сказать отправной точкой. Далее его наработки были многократно улучшены, но начало медицинского направления было положено именно с этого экзоскелета. Первые эксперименты у углем и первые мощные, но самодельные сервоприводы появились именно отсюда. Делался он к слову в общежитии ИАТЭ НИЯУ МИФИ (в лесу которая). Совсем без нормального инструмента. Так что поэтому и вышло что вышло. Было бы желание, как говорится.

Подробней про любые бионические устройства можно узнать в наших группах

Спасибо за внимание!

Трофей, достался в бою

Тяжёлый экзоскелет. Часть 2

Остановились мы на стадии установки ног и монтажа приводов рук.

Где то на этой стадии разводка пневмопроводов и электроники была завершена и можно было хоть что то уже проверять. Ноги, как можно увидеть, только пока начали обрастать необходимыми компонентами и даже не могли удержать скелет стоя. В качестве бедер там использовались пальцевые шарниры от машины. Они очень мощные и неплохо подходят для таких тяжелый скелетов. Для лёгких же или средних это не самый хороший вариант.

Ноги сгибались в коленях, бедрах и ступнях. Сами ступни не гнулись. Кроме того был один мощный шарнир в спине. Это должно было помочь одевать скелет и нагибаться в нём. Чтобы скелет не свернулся этот сустав всегда был зажат пневмомускулами, играющими роль пружин с изменяемой жесткостью.

Ноги отсоединялись от спины и всей остальной части. Тут можно увидеть 2 дырки — через них проходили болты и соединялись низ и верх скелета. Кроме того также были добавлены амортизаторы из газлифтов

Погода к этому времени улучшилась и было решено перекатиться в гараж. Да и там места для маневра значительно больше. Даже без обшивки выглядит внушительно! Почти как андроид.

К рукам были приделаны П-образные элементы. В них были установлены кнопки, через которые всё собственно и управлялось.

Где то на этой стадии появились аккмуляторы. Их было совсем немного — просто для тестов. А то каждый раз тянуть питание было уже неудобно.

Находились они в той коробочке внизу-слева грудины.

Конечно же не всё что гладко и были многие проблемы. Особенно с пневматикой, которая постоянна текла и вздувалась, но потом и этот момент более менее стабилизировался.

Постепенно скелет полностью оброс обшивкой. Пневматика и электроника была защищена.

Кроме того на верх грудины были выведены индикаторы давления в системе и напряжения/потребления тока. По сути это были все основные параметры. Можно было сразу понять если что то было не так.

После покраски внешний вид стал вообще отличный.

В ногах стояли возвратные пружины. Они помогали экзоскелету сохранять вертикальное положение,, то есть тянули ноги на выпрямление. Сами ноги прижимались шлейфами с замками и металлическими затяжками.

Сбоку лучше видно руки и множество кнопок расположенных на самом конце. В процессе работы было решено что самое простое управление для первого прототипа это более оправдано, чем городить сверхсложные системы.

Можно увидеть что внутри там места должно было быть очень много. Человек, к слову, должен был входить в него сбоку.

Вот как то так. Очень много не получилось, но многое всё же вышло как надо. Не получилось сделать нейроуправление, ибо к тому времени просто не было достаточного количества опыта, но получилось сделать реально тяжелый полностью закрывающий экзоскелет.

К сожалению он так и не был доведен до конца, но был вполне работоспособен. Сейчас же смысла доводить его уже нет — делается намного более совершенный тяжелый экзоскелет — PG-16-ERI, который будет совершенно новой ступенью в тяжелых экзоскелетах.

СПАСИБО ЗА ВНИМАНИЕ.

Не забываем что есть группы и дискорд, где можно прочитать про подобное или же задать вопрос.
