Каяк с парусом своими руками

Предлагаю обсудить современные ультралегкие варианты парусного вооружения для упомянутых типов судов.
Как правило, это вспомогательное вооружение (а также — развлекательное), не требующее никаких переделок самого судна (или минимальные переделки), и незначительно увеличивающее его вес и габариты при транспортировке .

Сразу должен сказать, что парусным вооружением для разборных судов я увлекаюсь с 70-х годов прошлого века, и знаком практически со всеми его типами и со всеми конструкциями самих парусных судов. От классических бермудских, гафельных, типа «Стриж», виндсерферовских (виндсерфером тоже могу управлять), шпринтовых (типа Оптимист, и подвесной Катайнена), и пр.

Выступал в Кавголово на регате «Катеров и яхт», на надувной лодке с самодельным вооружением на базе Катайнена.
Приходилось таскать на себе эту лодку, парусное вооружение, и палатку со всем туристским снаряжением.

Но сейчас силы и здоровье уже не те, ходить в парусные походы я не планирую, но любовь к парусу не пропала. Поэтому хочется иногда в хорошую погоду выбраться на озеро или на Финский залив, и немного прокатиться вдоль берега на легкой лодке под парусом.
Из лодок у меня на данный момент имеется только Intex Seahawk 2. Это максимум, что я могу доставить до пляжа своим ходом или на велосипеде. Вот под нее я и подбираю себе вооружение.

Требования к вооружению такие: минимальный вес и габариты. С точки зрения ветра — оно должно сохранять управляемость и выдерживать небольшой ветер, не ломаясь, и не переворачивая лодку с одним человеком на борту (без добавления специальных поплавков, аутригеров и пр.). А при опасном усилении ветра — легко убираться прямо из лодки, не вставая.

Приобретать вооружение я не планирую, хочу собрать сам. Собственно, для этого и делаю обзор известных мне решений, и предлагаю желающим к нему присоединиться.

Из готовых решений, предлагаемых производителями, есть два наиболее известных (правда, изначально рассчитанных на каяки), годятся в принципе и для лодки.

Первое — известно под названием Pacific Action:

Второе известно в виде многочисленных китайских клонов на Алиэкспрессе:

Его фишка в том, что каркас паруса подобен каркасу у самораскрывающихся палаток, и складывается обратно по тому же принципу.

Оба решения сходны тем, что позволяют двигаться только по ветру. Для туристов или рыбаков они могут быть интересны как вспомогательный парус при попутном ветре, а для пляжного отдыха — позволяют (в зависимости от ветра) либо удалиться от берега по ветру (а затем возвращаться на веслах), либо наоборот (например, под действием бриза).
В таком виде ему не требуются шверцы, и даже необязательно иметь руль (или вместо руля можно воспользоваться веслом).
Впрочем, как раз у моей лодки имеются на корме штатные крепления для подвесного транца (под легкий лодочный мотор), которые можно приспособить для крепления самодельного руля.

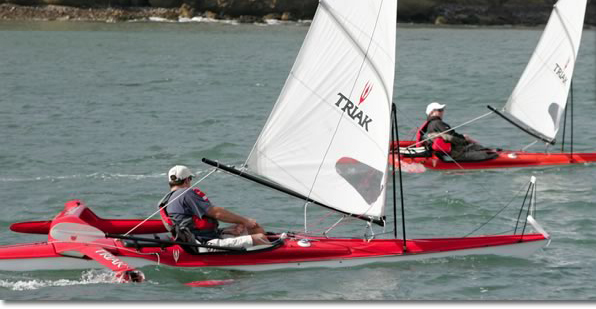

Более сложные варианты предусматривают использование более «правильного» паруса, который (при добавлении шверцев) позволил бы ходить и более острыми курсами (хотя бы в галфвинд). Это было бы более интересно.

Например, такое вооружение:

Дома имеется еще подборка фотографий, вечером могу добавить.

Кому тема интересна — подключайтесь к обсуждению.
Лично я обдумываю использование в качестве материала для мачт, рей или каркаса — два варианта: готовые звенья для дуговых палаток (пластик либо алюминий), либо пластиковые трубы и муфты (ПВХ либо другие). Второй вариант, кстати, весьма популярен при изготовлении самодельного вооружения типа Pacific Action.

Далее мои.
Первая версия была, как на первом рисунке. Лодка «Славянка-2М».
Далее пара фото с ней же.
Последнее фото — из журнала «Катера и яхты», эпизод регаты.
Это уже вторая версия вооружения, мачта перенесена на кормовую банку, а на днище лодки уложен самодельный кильсон из дюралевых трубок. Концами он упирался в штатные поперечные трубки в носу и корме лодки, а под банками закреплены шпангоуты из трубок от лыжных палок, к которым этот кильсон также крепился. В результате лодка приобрела, о-первых, небольшую килеватость, что сместило центр бокового сопротивления ближе к центру и улучшило ее управляемость на поворотах.
А во-вторых, мачта перестала наклоняться вбок, скручивая лодку «винтом» — шпангоуты упирались нижними концами в стык баллонов и днища.

ЗЫ. Нашел фото своей лодки покрупнее:

Здесь видны варианты узла крепления мачт у паруса типа Pacific Action.
Благодаря ему парус легко наклоняется или поворачивается в любую сторону, в зависимости от ветра и управления оттяжками.

Главная часть крепления — эластичная трубка, к которой крепятся две муфты, играющие роль шарниров в основании мачт («усов»).
При резком усилении ветра (шквале) достаточно просто отпустить оттяжки, и парус ляжет на нос или наклонится параллельно воде, обеспечив тем самым безопасность от переворачивания лодки.

Сама же трубка иногда крепится к верхней деке каяка (лодки, байдарки), а иногда — обвязывается вокруг носа в виде петли, подобно обвязке на туристических байдарках.

Тот способ закрутки, который Вы описали, давно применяется и яхтсменами, и туристами, и называется «закрутка вокруг штага». Как правило, он прекрасно работает даже без трубки (если мачта хорошо оттягивается штагом или вантами в сторону кормы). Но можно оставить и трубку, тогда фактически получится мачта в виде треноги (очень прочная и устойчивая конструкция), а ванты и штаг не потребуются.

Но именно такое вооружение я не хочу (точнее, я бы от него не отказался, но для меня оно слишком тяжелое. Его надо возить на машине, которой у меня нет).

Идет не только в фордевинд, но и в бакштаг.

Если Вы не против, дам ссылку на Вашу тему про парус на байдарке:
https://forum.guns.ru/forummessage/21/1848021.html

Оттуда же:
«\\ из чего делали\\

— 2 ПВХ трубы диаметром 25 мм и длинной 1,8 м каждая.
— 2 Т-образнызных переходника ПВХ на 25 мм.
— Стропа на 25 мм, 2 куска длинной по 1 м.
— Пряжка на 25 мм и 2 фастекса (застежки) на 25 мм.
— 2 водопроводных хомута на 25 мм из нержавейки.
— Круглая резинка около 2 метров.
— 2 репшнура на шкоты по 2 метра.
— Отрез плащевки 2 метра при ширине 150 см для паруса размером 140 см верхняя шкаторина, 40 см нижняя и 160 см высота паруса.
— Шланг диаметром, что бы пролазил с трудом в ПВХ переходник на 25 мм и длиной около 40 см.»

Это получается, как бы один стаксель. Но на сколько круто можно идти под одним стакселем? В паре с гротом я понимаю, как он себя поведет, но вот так, сам по себе, в одиночку.

Просто был у меня случай в 1988 году (чуть не погиб), когда разорвало грот в клочья и ни как не удавалось уйти от скал на одном стакселе, пока не поставили штормовой грот и не выбрались из переделки. На яхте класса «Дракон» тогда ходил по Балхашу.

2. Парусное вооружение, состоящее только из стакселей и стоящей в корме мачты, известно как среди «настоящих» яхт, так и у туристов (такое судно даже участвовало в гонках на приз КиЯ).
Основная проблема — штаг должен быть хорошо натянут. Для этого нужен жесткий корпус, что трудно получить на туристском судне (у него нос начинает прогибаться наверх). Но здесь предлагается использовать в качестве штага жесткий элемент (удилище, трубку), так что эта проблема снимается.

3. Стаксель большого размера можно дополнить нижним реем, тогда он будет работать и на полных курсах.

Источник

Каяк с парусом своими руками

Я объясню, почему я не рассматриваю кайты и им подобные приспособы.
Кайт (парафойл и т.п.), точно так же как и парус на виндсерфере, необходимо непрерывно удерживать и контролировать руками.

Условно говоря, катание под кайтом я бы назвал «спортом», тогда как катание под небольшим парусом — условно «отдыхом».

Под парусом в легкий ветер я могу лежать в лодке и загорать, одним глазком приглядывая за ветром и за купающимися (если это на пляже, чтобы не наехать кому-то на голову).
Или двигаться небольшим ходом и ловить рыбу (как часто делают туристы).
Наконец, просто на какое-то время отвлечься от паруса и что-то сделать руками (взять фотоаппарат, достать какое-то снаряжение из рюкзака, перекусить).

Смогу я так же сделать под кайтом?

Так-то я этих кайтеров и летом, и зимой (на льду) во множестве наблюдаю на Финском заливе — и по берегу Курортного района, и в районе Балтийской жемчужины..

Это не то. Под таким можно идти только когда ветер в спину.
У нас на водохранилищи я зимой наблюдал как ребята на лыжах на «paraski» ходят в довольно крутой бейдевинд. На надувнушке так конечно не пройдешь, и площадь купола значительно мньше. Но если поломать голову, как установить небольшей купол на надувнушку, то думаю что под 90* к направлению ветра ходить можно будет. И руки будут почти свободные. А «мачтой» будет собственное туловище .
Такой вариант конечно уступит в эффективности «правильному» парусному вооружению. Но по весу будет значительно легче. Тема ведь называется «ультралегкое парусное вооружение»
Еще купол «paraski» значительно проще в изготовлении в домашних условиях, чем купола других видов кайтов. А поскольку купол не будет летать, а лежать на борту надувнушки, то и материалы не надо будет использовать сверхлегкие. Можно взять любую не продуваемую синтетику, например корейский полиэстер с ПВХ пленкой и весом грамм 60 метр квадратный. А в переднюю кромку алюминиевую дугу от палатки. Или на крайняк стальную пружинистую проволоку.

Сомнительно, что будет держать профиль. Не расчитывалось на такую работу.
Да и Вы знаете, что у паруса определенный крой, сформировано «брюшко».

Для простейшего паруса пузо специально кроить и не нужно. Во-первых, оно само скорее всего появится, за счет растяжения ткани (на дешевых тканях даже наоборот — бороться с этим пузом приходится, делать фальшшвы).
А во-вторых, самодельные паруса из пленки (например, типа «Стриж») работали на острых курсах и без пуза. Просто будет некоторый проигрыш в эффективности паруса, и все. Это для гонок важно, а туристу без разницы.
Даже плоский кусок фанеры — и то будет работать.

Замену парусов парашютами обсуждали уже очень давно, еще на заре самодельного яхтостроения и парусного туризма, но ни одной пригодной конструкции создано так и не было. Причины я уже описал: такой парус требует постоянного внимания и физических усилий. Есть и другие минусы (например, при достаточно длинных стропах есть опасность зацепиться за кусты и деревья на берегу, за строения или за другие суда).

Например, V-образный парус типа Pacific Action, если его положить набок и развернуть вдоль борта, становится похожим на весьма популярный (в определенных кругах) парус типа «Клешня краба».

А каркасный парус, фото которого я привел в посте 40, легко превращается в гибкое кольцеобразное крыло, работающее по тому же принципу, что и полотнище кайта.

Доброго времени суток!
Поскольку Вы пока единственный в теме, у кого имеется реально работающее парусное вооружение, то у меня есть к Вам предложение.
Еали Вам интересно — не хотите ли попробовать поэкспериментировать с ним (естественно, для начала в безопасных условиях), чтобы оно обеспечило движение на острых курсах (от галфвинда и круче)?

Для этого необходимо дополнить имеющуюся у Вас конструкцию как минимум одной короткой трубой, выполняющей роль мачты, как на снимках ниже.

Тут может быть два варианта: либо мачта упирается верхним концом в один из вырезов в «рукавах», где крепятся оттяжки, и удерживает в верхнем положении одну из рей, тогда как вторая опущена вдоль борта, либо оба колена в этих точках соединяются поперечной перекладиной, а мачта крепится к ее середине.

Ну и хорошо бы подвесить небольшой шверц к подветренному баллону — для начала можно, чтобы он просто прижимался к баллону водой (за счет дрейфа под ветер), а пара оттяжек в нос и в корму не давала бы ему проворачиваться вперед-назад. При смене галса просто переносить его руками на противоположный балллон и опускать в воду. Если это окажется удобным и будет работать, тогда уже в этих местах чем-то усилить баллоны (наклеить накладки, чтобы не протерлись).

Я сам, к сожалению, вряд ли смогу в июне заняться экспериментами — буду занят ремонтом квартиры.

Автор А. С. Дубовский, в узких кругах должен быть широко известен.

Интересует критика и мнение просвещенных!

Какой ресурс и цена может быть у такого вооружения?

С уважением, Борисович.

Да, есть такая буква.
У них не только парус, а целый комплект для установки в разных вариантах: каркас, шверцы, — и для лодок, и для байдарок, и для катамаранов. Можно подбирать по отдельности, можно сразу в сборе.

Мне тоже понравилось. Его фото я, похоже, уже встречал,и уже тогда они меня заинтересовали.
Вот тут подробнее рассказ о самой конструкции:
http://gik.fordak.ru/index.php?topic=8892.0

Парус для надувной лодки

Разработанный американской компанией Scully Fin носовой парус SEA-CLAMP можно регулировать как в горизонтальной, так и вертикальной плоскостях, чтобы установить его практически на любую надувную лодку с баллонами диаметром от 38 до 48 см.

Все крепления новинки выполнены на защелках, что делает установку паруса очень простой, как сказать: ‘1-2-3!’

По заявлению конструкторов их разработка существенно улучшает возможности надувной лодки и, притом, что совершенно не занимает места на борту, она позволяет выжать из лодки всё, на что она способна, притом без особых технических ухищрений.

«Соединение лопасти SCULLY (гребная лопасть SCULLY finTM) и парусного вооружения SEA-CLAMP позволяет мне держать ситуацию под полным контролем. Мне нет нужды забивать голову всякими там клапанами и прочими железяками. Моя надувная лодка и так бегает почти как моторная».

Дина Ланг, компания ‘SV Seaglass’

Носовое накладное крепление состоит из трех деталей: — опора тела мачты;
— опора шпора мачты;
— опора носового шверца.

Установить носовое накладное крепление паруса на надувную лодку и завести в отверстие шпор мачты сможет даже ребенок. Затем нужно прикрепить ШТАГИ к боковым трубам в местах приливов с проушинами и натянуть их потуже.

установка накладного крепления и носового шверца

И вот все готово к увлекательному плаванию под парусом!

Для улучшения управляемости специалисты компании рекомендуют установить специальное устройство (шверц) на носу, с наклоном назад, которое эффективно удерживает на курсе надувную лодку под парусом. Конечно, вам может и нравиться побороться с ветром, особенно в шторм, но чаще всего это никому не нужно.

По материалам сайта www.scully-fin.com
Перевод Павла Дмитриева

Самая главная изюминка здесь — это носовой шверц. Я когда-то сам о таком думал (и еще не отбросил эту идею).

Вам на Флагман очень подошло бы.

Вот тут интересное видео про парус на лодку

На фото перо шверца сделано скользящим, как втыкающийся шверт. При соприкосновении нижней скошенной части с дном, шверц по идее должен выталкиваться вверх, скользя в прорези. Такая конструкция, во-первых, должна быть очень тщательно подогнана, чтобы не заклинивало, а во-вторых, не будет работать при фронтальном ударе о препятствие.

Поэтому мне больше нравится идея поворотного пера.
Если это судно с достаточно острым носом (байдарка), то достаточно сделать ось вращения под углом к продольной оси байдарки, и тогда перо будет откидываться назад и вверх, располагаясь вдоль скулы на уровне ватерлинии.
А если с тупым носом, но плоским днищем (надувная лодка), то ось вращения должна быть наклонена одновременно в двух направлениях: под 45 градусов к продольной оси (диаметральной плоскости), и под 45 градусов к плоскости ватерлинии. Тогда перо при столкновении с препятствием будет двигаться назад-вверх, поворачиваясь в двух плоскостях, и примет положение параллельно днищу.
Сейчас согнул простейшую конструкцию из двух канцелярских скрепок, и убедился, что все работает.
Сама шарнир должен располагаться на уровне или ниже ватерлинии.

с нулевым)) весом как-то получилось.. из алюминиевого спиннинга и укрывного полиэтилена))

Пока только один тестовый заплыв в затоне при попутном ветре, нижнее фото, лодка на прохладной воде подсела, поэтому нос подзадрался.

Интересно..площадь паруса как то расчитывается? Можно фото рулевого покрупнее и схемку?

Рулевое управление взято с байдарки Таймень и модифицировано- изготовлено увеличенное перо руля для паруса, для движения без паруса ставится перо штатное, П-образная ответная пластина на которой устанавливается руль сделана из нержавейки и на болтиках через пластину и ПВХ ткань закреплена на корме в постоянном режиме.
Парус сделали из силиконки 1,6х1,6м плюс подшиты рукава по 5см в диаметре для мачт 1,65*1,65 приблизительно 2,7кв.м.

Не совсем понятно, как предполагается ставить паруса для движения под углом к ветру. Шверц предполагает, что такой режим движения предусмотрен, но как с парусами?
Допустим, подветренный парус развернется, как обычный треугольный парус, относительно мачты.
А как быть с наветренным? Если поставить его параллельлно подветренному, то его гик будет пересекать кокпит байдарки как раз на месте второго гребца (или рулевого).

При той же площади парусности, той же суммарной длине трубок для гиков, и той же треугольной мачте — вполне получится один цельный треугольный парус с длинным нижним гиком, либо наоборот — латинский парус с длинной реей, закрепленной в верхней точке треугольной мачты.
И постановка-уборка одного паруса должна по идее занимать меньше времени, чем двух.
Пока вижу только два плюса у этой конструкции:
1) каждый парус в отдельности требует меньше усилий при постановке или уборке,
2) рулевому при курсе фордевинд открыт обзор прямо по курсу. Но, как я уже сказал, при острых курсах обзор закроется одним из парусов, а при одном парусе обзор легко достигается за счет промежутка по высоте между бортом байдарки и нижней шкаториной паруса (рулевой, как правило, при этом располагается лежа).

Так в бакштаг, особенно полный, любая байдарка подет с куском полиэтилена, натянутом на два весла. Я не сомневаюсь, что Ваша байдарка с таким парусным вооружением пойдет и в галфвинд, только при таком расположении парусов не будет разницы, с одним парусом или с двумя. Так как работать будет только один парус, а подветренный парус будет в «тени» наветренного. Не зря же мачты ставят вдоль диаметральной оси судна. При попутном ветре достаточно было площади парусов и одной мачты. А вот при боковом и «встречном» включали в работу бОльшую площадь парусов.
При расположении мачт поперек оси, как у Вас, оба паруса работать будут только при попутном ветре и крутом бейдевинде. Но для крутого бейдевинда у Вас слишком маленькая площадь парусов по отношению к надводной площади судна, которое создает лобовое сопротивление. Да еще и площадь парусов разделена на два. И аэродинамическое качество парусов оставляет желать лучшего. Карманы под мачту надо было делать не 5 см. а как минимум 20 см, маленькое относительное удлиннеие парусов, всего лишь 2. Не правильно сформирована задняя шкаторина, ну и много других «мелочей», которые уменьшают тягу паруса и увеличивают его лобовое сопротивление.

А в общем конструкция интересная, испытывайте и выкладывайте отчет.

перемещено из Выживание

И кстати, о выборе материала для парусного вооружения.Не хочется очень утяжелять носимый комплект, а использовать природные материалы (в
виде веток или стволов деревьев) не всегда возможно.
Я вспомнил, что несколько лет назад купил на барахолке три комплекта телескопических
стеклопластиковых удилищ. Каждое состоит из 4-5 секций, длиной в сборе
больше 2 метров каждое.
И вот раздумываю — получится ли из них изготовить что-то типа латинского паруса на Л-образной мачте. Допустим,
длина рея будет около 2 метров, площадь — чуть больше метра (если
удлинить до 3-х метров, то можно получить 1,5 метра).
Для такой лодки более чем достаточно.
И две стойки мачты по 1 — 1,5 метра. Стойки будут упираться в уключины.
Если трубок хватит — тогда три ноги, и верхний угол можно будет вынести
дальше в нос.
В качестве руля и шверца — весла.
Главная неопределенность — это прочность такого рея на изгиб. Если будет просто
гнуться — это нормально, главное, чтобы не сломался.

И еще по материалам.

Когда я обдумывал возможность самостоятельного изготовления «сферического» мини-паруса, то подумал — в качестве материала для гибкого каркаса-обруча можно было бы приспособить стойки от дуговых палаток. Не было уверенности, что получится.
Оказалось, что такая мысль пришла не мне одному, причем даже раньше.
