Катушка для компрессора своими руками

Как сделать настенную катушку для пневматического (воздушного) шланга

Шланги длиной более 3-4 метров удобнее хранить в смотанном состоянии. Это касается как поливных шлангов для дачи, так и пневмошлангов.

В этой статье рассмотрим процесс изготовления самодельной катушки, которая отлично подходит для хранения и транспортировки пневматического шланга.

Идея данной самоделки принадлежит автору YouTube канала JSK-koubou.

Для изготовления катушки используется листовой материал — фанера. Толщины листа 18-20 мм будет более чем достаточно.

Основные этапы работ

Первым делом вырезаем из фанеры два одинаковых круга — боковые части катушки. Высверливаем отверстия по центру, а затем сверлим еще несколько отверстий для соединения при помощи деревянных палочек.

Далее берем одну из боковых частей, и вклеиваем в центральное отверстие кусок стальной трубы с внутренней резьбой.

С наружной стороны надеваем на трубу круглую деталь из фанеры. С внутренней стороны — устанавливаем быстросъемное соединение.

В центральное отверстие во второй боковой части катушки устанавливаем крепление для ручки. На следующем этапе соединяем обе боковины при помощи деревянных палочек.

Далее изготавливаем из кусков фанеры корпус, и вставляем в него собранную катушку. Делаем ручку, и устанавливаем ее на свое место.

В завершении останется только подключить к наружному соединению шланг от компрессора, а к внутреннему шланг для подключения продувочного пистолета.

Поверхность фанеры можно пропитать минеральным маслом или покрасить — это уже кому как больше нравится. К стене или столу прикручиваем самодельное крепление, после чего навешиваем на него катушку с шлангом.

Подробно о том, как своими руками сделать удобную деревянную катушку для хранения пневматического (воздушного) шланга, вы можете посмотреть на видео ниже.

Источник

Обустройство гаража. Катушка для пневматического шланга своими руками.

На днях allexec из Нижнего Новгорода выложил в Сообществе свою катушку для компрессорного шланга из фанеры и полипропиленовых труб. Как и многим, мне она очень понравилась, особенно качество изготовления. Ну а поскольку я тоже планировал в ближайшее время показать вам свою катушку для шланга (даже картинки наделал)), то решил не откладывать это в долгий ящик и представляю на ваш суд альтернативный вариант катушки. И та, и другая имеют свои плюсы и минусы. Вариант allexec’а более вместительный, что хорошо, но довольно габаритный. Моя более компактная и может отворачиваться к стене, что удобно. Но вместимость чуть меньше.

Как мне кажется, технологически моя проще – в качестве самой катушки я использовал готовую катушку от сварочной проволоки. В качестве оси для неё – кусок старой выхлопной трубы. Две неиспользованные дверные петли и два обрезка металлической полосы.

Ручка – из насадки от герметика.

Подвижное соединение – также через быстросъём. В моём случае с внутренней части трубы на шланг одет штуцер с внешней резьбой. Он свободно (с зазором) проходит через пластину и с другой стороны прикручен быстросъём, также свободно для обеспечения вращения.

Для затягивания хомута внутри тр��бы сначала сделал в трубе отверстие под отвёртку

но лучше сделать так – перед привариванием трубы к пластине сделать небольшой паз под рожковый ключ для удобства.

Все дальнейшие соединения с компрессором, допресиверами и осушителем – гибкими шлангами в соответствии с задачами.

Ну и чуть подробнее в маленьком «кино»:

Комментируйте, критикуйте, обсуждайте…Всем спасибо и удачи!

Запись пользователя sergey1877 из сообщества Сделай Сам на DRIVE2

Источник

Настенная катушка для шланга из старого колесного диска

Постоянно разматывать и сматывать шланг, чтобы подкачать колесо автомобиля или выполнить другие операции с помощью воздушного компрессора, — отнимает много времени.

И поэтому в данном обзоре автор поделится идеей, как сделать простую катушку для шланга, чтобы она была и бюджетной, и удобной в использовании.

За основу изготовления настенной катушки автор использует колесный диск и ступицу, которые без проблем можно раздобыть на металлоприемке. Также потребуются отрезки профильной трубы.

Первым делом необходимо будет нарезать заготовки из профильной трубы, из которых будет изготавливаться рама. Привариваем к раме ступицу.

Основные этапы работ

На следующем этапе автор изготавливает еще одну часть рамы с роликами, между которыми будет проходить шланг.

Привариваем ее на свое место. Затем зачищаем сварные швы, и можно красить собранную конструкцию.

Далее нам потребуется кольцо из круглой трубы подходящего диаметра (можно использовать для этой цели руль автомобиля). Привариваем его к колесному диску.

Колесный диск также можно зачистить болгаркой и покрасить. Затем крепим его к ступице. Раму крепим к стене. Наматываем шланг на диск, и можно пользоваться.

Подробный процесс изготовления настенной катушки для шланга показан на видео ниже. Идеей поделился автор YouTube канала Glavnyiy Mehanik.

Источник

Дельные рекомендации, как изготовить катушку для поливочного садового шланга своими руками

Чтобы поливочные шланги прослужили длительное время, после использования их лучше собирать и убирать в место, защищенное от солнечных лучей. Для этих целей можно использовать катушку для шланга.

Причем ее можно не покупать в магазине, а сделать самостоятельно. Как своими руками сделать катушку для поливочного шланга, расскажем далее.

Устройство конструкции

Катушка для наматывания шланга состоит из следующих основных элементов:

Из чего можно сделать?

Самодельную катушку можно сделать из:

• автомобильного диска;
• ПП труб;
• фанеры;
• дерева;
• стоечного профиля.

Пошаговая инструкция по изготовлению держателя

Прежде чем приступать к изготовлению катушки своими руками, следует изготовить чертеж, который будет одинаковым для изделий из разных материалов.

Вот пример одного чертежа:

Краткая расшифровка чертежа:

1. На рисунке 1 отмечена окружность диаметром 220 мм, сделанная из реек-распорок, соединенных уголками. Общее расстояние между опорами барабана 430 мм.
2. Позиция А. Квадратная накладка размерами 100х100 мм, в центре которой просверлено отверстие диаметром 16 мм. Квадрат распилен пополам. Половинки закреплены с внешней стороны.
3. Рисунок 2. Подставка под барабан закреплена на стене, скреплена поперечинами. Расстояние от центра барабана до отвесной 310 мм, между опорами барабана 370 мм.
4. Рисунок 3. В опорах сделаны пазы под ось барабана.
5. Поз.Б. Изготовлен замок в месте расположения ручки. Один конец закреплен неподвижно на оси 1. Второй конец имеет паз для захода под упор 3.

Из автомобильного диска

Чтобы изготовить катушку для шланга из автомобильного диска, следует запастись:

• диском от колеса;
• круглыми трубами;
• подшипниками;
• профильными трубами;
• колесиками от коляски;
• стальными пластинам и стержнем;
• поливочными штуцерами.

Кроме этого, потребуется:

• болгарка;
• дрель;
• точильный станок;
• краска по металлу;
• гибочный станок;
• сварочный аппарат.

Пошаговый процесс изготовления:

1. Подбираем подшипник под диск, отцентрируем его, привариваем к диску.
2. Привариваем трубу к внутренней части подшипника. Получается установленный на оси диск в виде трубы.
3. Привариваем к прямоугольной трубе ось.
4. Привариваем кусок трубы, которая будет ручкой.
5. Привариваем к раме ось для колесиков. Обтачиваем края оси точильным станком. Используем старые колеса, нарезаем резьбу, прикручиваем их гайкой с шайбой.
6. Нарезаем на обоих концах куска трубы резьбу. Вставляем ее внутрь другой трубы, играющей роль оси.
7. Из стальных пластин гнем обода, привариваем кольца к диску, чтобы получить бортики для шланга.
8. Красим конструкцию. Вставляем штуцера на внутреннюю трубу для подключения шланга.
9. Перевозим катушку на нужное место.

Как сделать катушку для шланга из автомобильного диска, подскажет видео:

Из ПП труб и фанеры

Если есть обрезки ПП труб и небольшой кусок фанеры, можно изготовить катушку для шланга. Необходимые материалы:

Кроме того, потребуются:

• фитинги;
• фасадная краска;
• шпильки М6;
• шайбы;
• гайки;
• врезной штуцер ½;
• полусгон ½;
• 2 удлинителя ½ на 25 мм;
• лобзик.

Пошаговые действия:

1. Из фанеры выпиливаем два круга нужного диаметра.
2. Из 2 шпилек нарезаем 6 частей, примерная длина каждой 30 см.
3. Из трубы делаем дистанционные вставки.
4. При помощи гаек и шайб собираем катушку, расстояние между кругами около 210 мм.
5. Отпиливаем полусгон и штуцер, при этом оставляя наружную резьбу.
6. Зажимаем круги катушки.
7. С одной стороны получилась ось для рукоятки, с другой – ось для шланга, герметизируем ее льном.
8. Закручиваем опору для шланга.
9. Растачиваем и при необходимости укорачиваем напильником ПП муфты. Получаем опору для осей в виде подшипника скольжения.
10. Варим раму для катушки из ПП трубы.
11. Привариваем по низу жесткую связку.
12. Привариваем муфты, чтобы вращать ось.
13. Закрепляем рукоятку.

Видео-инструкция по изготовлению катушки для шланга из полипропиленовых труб:

Из дерева

Необходимые материалы:

Кроме того, важно запастись:

Пошаговые действия:

1. Берем шаблон, накладываем его на кусок фанеры, обводим и пилим лобзиком.
2. Находим центровку, просверливаем отверстие.
3. Среднюю часть катушки делаем из доски. Определяемся с шириной катушки, примерно 30 см. Чтобы зазоры были минимальными, делаем наиболее точно.
4. Собираем прямоугольником доски. Обводим контур на кругу. Соединяем его саморезами. Скрепляем по бокам.
5. Закрепляем также верхнюю часть катушки.
6. Изготавливаем прямоугольное основание. Напиливаем детали, соединяем саморезами. Добавляем диагональ для упрочнения рамки, стягиваем ее.
7. Изготавливаем деревяный брус, присоединяем его к середине рамки с одной стороны. При необходимости делаем укосины.
8. Закрепляем катушку, предварительно просверливая отверстие в катушке и стойке, болтами М10х150. Закручиваем болт, соединяем катушку к раме.
9. Просверливаем отверстие, чтобы вытащить конец шланга.
10. Обрабатываем фасадной краской.

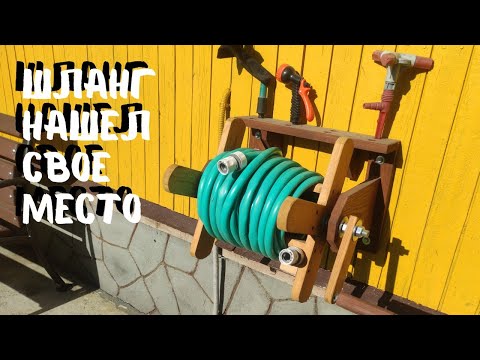

Как сделать катушку для поливочного шланга из дерева, подскажет видео:

Из пластикового ведра

Из пластикового ведра можно сделать катушку для шланга с минимальными затратами.

Необходимые материалы:

• пластиковое ведро;
• многослойная фанера;
• мебельная ручка.

Также следует запастись:

• шурупами;
• лобзиком;
• дрелью;
• рулеткой;
• напильником;
• маркером;
• отверткой;
• стальными шариками.

Процесс изготовления:

1. Подбираем пластиковое ведро. Для шланга большей длины потребуется большая по объему емкость.
2. Замеряем высоту ведра, наименьший и наибольший диаметр. Можно не производить измерения, а просто обвести верх и дно ведра карандашом на фанере.
3. Берем многослойную фанеру. Переносим на нее получившиеся размеры.
4. Вырезаем лобзиком круги.
5. Меньший круг укладываем на дно ведра.
6. На дно ведра ставим брус, отмечаем высоту емкости.
7. Отрезаем брус.
8. Устанавливаем на дно брус, обводим его периметр.
9. Сверлим отверстия под крепления.
10. Устанавливаем по разметке брус, вкручиваем шурупы.
11. Устанавливаем круг с брусом в емкость.
12. Накрываем верх большим кругом. Прикручиваем его.
13. Прикручиваем мебельную ручку к верхнему кругу.
14. Сбоку ведра по всей высоте отмечаем параллельные прямые. Чем больше диаметр шланга, тем большее у них расстояние.
15. Пилим лобзиком отверстие.
16. Делаем отверстие на верхнем круге для выхода шланга.
17. Зачищаем напильником края.
18. Вставляем в ведро круги.
19. Ближе к центру сверлим такое отверстие, чтобы легко просовывался шланг.
20. Вынимаем из ведра конструкцию, бросаем на дно стальные шарики одинакового диаметра, для облегчения вращения барабана.
21. Ставим катушку в ведро.
22. Просовываем конец шланга через боковую щель и вытаскиваем его через отверстие верхнего круга.
23. Устанавливаем разбрызгиватель.

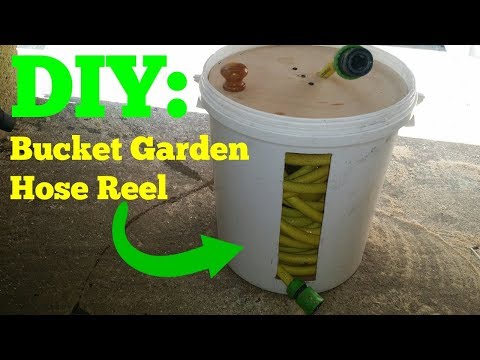

Видео-инструкция по изготовлению катушки для шланга из пластикового ведра:

Из стоечного профиля Кнауф

Если остались куски стоечного профиля, можно из них сделать катушку для шланга.

Необходимые инструменты:

Для работы потребуются следующие материалы:

• потолочные направляющие;
• стоечный профиль.

Пошаговые действия:

1. Используем потолочные направляющие 28х27, длиной 154 см в качестве обода для катушки. С каждой стороны оставляем по 2 см для фиксации. Оставшееся расстояние делим на 8 частей. Получаем восьмиугольник.
2. Получилась одна сторона восьмиугольника 185 мм. Для перехлеста осталось 30 мм. Катушка получится диаметром 450 мм.
3. Отрезаем поперечины под наш восьмиугольник. В одной из поперечин вырезаем паз, его ширина 60 мм. Отгибаем и делаем крестовину.
4. Прикрепляем на шурупы по 9 мм.
5. Одеваем обод из профиля, закрепляем шурупами. В местах сгиба делаем дополнительное крепление.
6. С обратной стороны крестовины делаем профильную вставку со срезанными бортами.
7. Изготавливаем перекладины из стоечного профиля для соединения крестовины, с каждой стороны делаем надрезы по 25 мм, отгибая их, выравнивая молотком.
8. Делаем отметки в центре колеса, просверливаем отверстия.
9. Прикрепляем перекладины по посадочным местам.
10. Фиксируем второе колесо.
11. Просверливаем отверстие для вращения колеса.
12. Подвешиваем получившуюся катушку на шпильку.

Как наматывать инвентарь для полива?

Чтобы намотать шланг на катушку, нужно произвести следующие действия:

1. Просовываем конец шланга в отверстие катушки.
2. Продеваем его в специальное отверстие в верхней части.
3. Вытягиваем небольшую часть шланга.
4. Сматываем оставшийся шланг ручкой на барабане.

Заключение

Катушка для шланга увеличивает срок его службы, облегчает полив. Если нет желание покупать готовую конструкцию, ее можно легко сделать из подручных материалов.
