Катодная защита автомобиля от коррозии своими руками

Антикоррозийная – катодная защита авто

Большинству автолюбителей известно, что появление даже небольшой царапины может привести к стремительному распространению ржавчины по кузову. И борьба с этой проблемой заключает в себе массу сложностей. Всевозможные виды покрытий, антикоров, мастик – чем только не пытаются защитить машину автомобилисты.

Вот только для качественной обработки всех мест, наиболее подверженных поражениям ржавчиной, автомобиль иногда приходится разбирать почти полностью. На это дело может уйти масса времени.

Помимо этого, во время эксплуатации автомобиля все покрытия постепенно разрушаются. Вибрация в движении приводит к появлению микротрещин, а удары песчинок и камней появляются сколы на краске. И всё это делает вполне понятным желание каждого автомобилиста найти волшебный прибор, в который придётся вложиться один раз и потом забыть о проблеме ржавчины на кузове навсегда.

Применение прибора в различных сферах

Уже на протяжении долгого времени самые разнообразные объекты защищаются от коррозии катодным методом. К примеру, на судах практикуется установка специальных протекторов, растворение которых в морской воде обеспечивает защищенность всего корпуса судна. А если говорить о подземных коммуникациях – трубы до укладки обрабатываются антикорами, а затем обматываются лентами из специального материала.

На некотором удалении от труб в землю укладывается анод (электрод) – металлическая болванка, на которую накинут «плюс» от постоянного тока. На саму трубу накидывается «минус». Разность потенциалов защищаемого металла и электрода в цепи электролита проходит ток. На аноде высвобождаются электроны (окислительная реакция) и за счет этого прекращается саморастворение катода (1,2)

Принцип катодной защиты

Необходимо, чтобы в процессе катодной поляризации металлу сообщался отрицательный потенциал, делающий термодинамически маловероятным его окисление. Потенциал в 0,1 – 0,2 В даёт железу и его сплавам полную защиту от коррозии.

Любой сдвиг потенциала может отразиться на степени защиты. По плотности защитный ток должен быть в районе от 10 до 30 мА/м 2 . Помимо этого, с течением времени из-за концентрационной поляризации (по кислороду) на металле потенциал смещается дополнительно в минус. Это даёт возможность время от времени отключать прибор (зарядка аккумулятора, ремонт автомобиля и т. д.). (3)

Прибор, защищающий кузов от коррозии включает в себя электронный блок и защитные электроды. На корпусе блока размещается световая индикация процесс работы. Устройство обеспечивает поддержку значения потенциала на влажных участках поверхности на том уровне, который необходим для полного прекращения процессов коррозии.

Это происходит за счет того, что защитные электроды разрушаются.В качестве анодов (защитных электродов) могут использоваться материалы и разрушающиеся (алюминий, нерж. Сталь) и неразрушающиеся. Если говорить о неразрушающихся – это могут быть магнетит, платина, графит, карбоксил. По виду электроды изготавливаются как прямоугольные или круглые пластины с площадью от 4 до 9 см 2 .

Рисунок показывает схему довольно простого устройства для антикоррозийной защиты, которое отлично справится с проблемой. Конечно, самый примитивный вариант подобного устройства может содержать в себе только провода, подключаемые к «плюсу» аккумулятора и защитные электроды. Но в таком случае будет отсутствовать возможность контроля возникновений коротких замыканий электродов и кузова автомобиля, и слежения за работой самого устройства.

Поэтому здесь в цепи делителя напряжения (R1, R2 и R3) встроен светодиод (VD1), ровно светящийся в рабочем режиме. От аккумулятора ток он потребляет в незначительном количестве, всего где-то 2мА. В случае, если происходит замыкание одного из электродов на кузов машины, диод погасает. Тогда вам нужно обнаружить и устранить проблему. Светодиод может немного изменяться в свечении, если влажность кузова повышена – так работает катодная защита. Стоит отметить, что прибор надежен, потому что во время короткого замыкания выхода на кузов даёт ток перегрузки не больше, чем 25-30 мА.

Что необходимо помнить при монтаже и сборке устройства

• Один электрод способен обеспечить защиту площади, радиус которой равен примерно 0,25-0,35 м.
• Устанавливать электроды можно только на участки, которые защищены лакокрасочным покрытием.
• Может использоваться шпаклевка на основе эпоксидного клея или сам клей.
• Наружная сторона электродов не должна покрываться электроизоляционными покрытиями (краски, клеи, мастики и т. д.).
• Установка электронного блока осуществляется в любом удобном месте автомобиля, подсоединять его нужно в общую схему электрооборудования.
• Электронный блок должен постоянно находиться во включенном состоянии, даже если отключено всё электрооборудование автомобиля.

Затрачивание ресурсов батареи прибором не превышает того, что потребляется автомобильными часами. Даже если аккумулятор будет сильно разряжен, работа прибора будет по-прежнему эффективной.

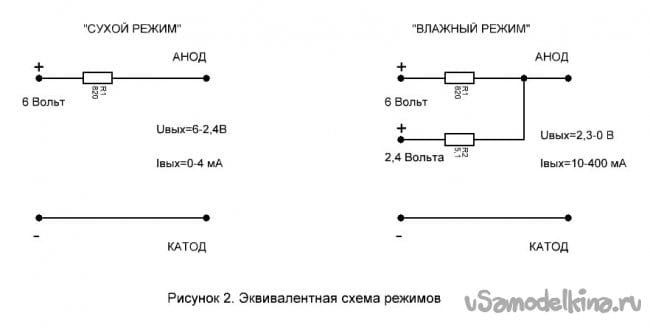

Еще один вид электрической схемы несложного устройства приведен на рис. 2

Здесь содержится делитель напряжения, выполненный с двумя резисторами, сопротивлениекоторыхR1 и R2. Вывод от резистора R1 (верхний на схеме) соединяется с плюсовым выводом аккумулятора. Вывод отR2 (нижний на схеме) соединяется с «минусом» аккумулятора. Такое соединение резисторов на точке Б даёт на металл кузова потенциал V1, определяемый в выражении U = ExR2 (R1 + R2), где Е – это напряжение аккумулятора (12 В).

Необходимо, чтобы потенциал U равнялся потенциалу защитному, во время которого останавливаются коррозийные процессы. Последовательное соединение резисторов обеспечивает течение тока, равного I = E/(R1 + R2). Сила тока (это от 01 до 100 мА)определяется тем условием, что обычная влажность даёт одному аноду возможность надежной защиты около 4-10 дм 2 поверхности. R2 = V/I; R1 = (E/I) – R2.

В случае необходимости внесения изменений в значения потенциала (защитного) и в силу тока, значения для сопротивлений резисторов можно определить исходя из соотношений, приведённых выше. К точке делителя №1 припаиваются изолированные провода, с противоположного конца которых должны быть припаяны стальные пластины анодов.

Анод – это пластина, сделанная из стали с низким содержанием углерода, размером 2х2 см. В качестве защиты могут использоваться аноды и внешние, это будет описано ниже. Применение прибора заставляет корпус автомобиля брать на себя функцию катода, восстанавливающегося во время эксплуатации из-за окисления анодов. Конструкция может быть произвольной.

Вот так будет выглядеть в собранном виде с использованием заглушки кнопки

Рис. 3. Электроды, установленные в этих точках будут наиболее эффективны:

1 – коробчатые усилители брызговиков, 2 – места крепления подфарников и фар, 3 – нижняя часть передней панели, 4 – полости за щитками усилителями передних крыльев, 5 – внутренние поверхности дверей и порогов, 6, 7 – передние нижние части заднего крыла и арка колеса по cтыку с крылом, 8 – фартуки задней панели.

Источник

Катодная защита автомобиля в гараже

Например:
— в схемах ток стабилизируется в пределах 1-2 мА. Но сопротивление утечки массы автомобиля на землю меняется от десятков кОм, до единиц Ом в зависимости от дороги. Если машина сухая, напряжение на ней достигнет сотни вольт (если его не ограничить), если очень сырая, то этот очень маленький ток будет закорачиваться на пол гаража и минует участки коррозии. Значит, такие схемы подходят только для защиты ХРАНЯЩЕГОСЯ в гараже автомобиля при стабильных параметрах окружающей среды,

— в качестве анодного электрода всегда предлагается использовать различные суррогатные заземления (несколько прутков в грунте, металлоконструкции, железный гараж). Что очень странно,- на них могут наводиться посторонние напряжения и защита превратится в разрушение. Более того, зачем зарывать в землю анодный электрод защиты машины? Видимо, виновата аналогия с промышленной катодной станцией. Раз там анод находится в грунте, значит, предлагается сажать на землю положительный полюс защиты машины. Но при этом забывают, что в отличие от труб газопровода, кузов машины в землю обычно не зарывают)). Чтобы заземление было эффективно, надо рассчитать площадь его действия, знать параметры грунта и т. д. Например, бетонный пол с арматурой, очевидно, сведет его действие к нулю.

Светодиод на входе стабилизатора предназначен для индикации включенного состояния. Параллельный резистору на 5,1 Ом светодиод загорается при малом напряжении между катодом и анодом. Это несрочная сигнализация, напоминающая о необходимости найти причину увеличения тока защиты (не коротнуло ли что-нибудь). Напряжения и гасящие сопротивления могут, наверное, быть разными. Главное- применение двухступенчатой подачи катодного напряжения и близкорасположенного анода. Это должно обеспечить малую зависимость процесса защиты от температуры, влажности и загрязнения кузова автомобиля.

Источник

Катодная защита автомобиля

Несмотря на широкое распространение метода катодной защиты металлических конструкций в серьезных отраслях промышленности (энергетика, трубопроводы, кораблестроение), устройств, предназначенных для легковых автомобилей, в русскоязычном секторе сети представлено мало.

Катодная защита автомобиля от коррозии в разговорах бывалых водителей давно превратилась в нечто таинственное и обросла слухами. У нее есть как яростные приверженцы, так и скептики. Выясним, о чем идет речь.

Суть катодной защиты

Главным врагом автомобиля, ограничивающим срок его службы, становятся вовсе не механические поломки, а общее ржавление металлического корпуса. Процесс коррозии железа, из которого сделана машина, невозможно свести к какой-то единичной химической реакции.

Напыляемая звукоизоляция коррозии

Разрушение металла, превращение его в безобразные рыжие пятна ржавчины, происходит в результате сочетания разнообразных факторов:

• особенности климата, в котором эксплуатируется автомобиль;
• химический состав воздуха, водяного пара и даже почв в районе (влияют на свойства дорожной грязи);
• качество материала кузова, наличие ударов и повреждений, проведенные ремонты, используемые защитные покрытия и десятки иных причин.

В самых общих чертах суть процессов коррозии машины можно объяснить таким образом.

Что такое коррозия железа

Всякий металл по структуре представляет собой кристаллическую решетку из положительно заряженных атомов и общего электронного облака, окружающего их. В пограничном слое электроны, обладающие энергией теплового движения, вылетают из решетки, но тут же притягиваются обратно положительным потенциалом поверхности, которую покинули.

Коррозия кузова автомобиля

Картина меняется, если металлическая поверхность контактирует со средой, способной переносить электроны, – электролитом. В этом случае покинувший кристаллическую решетку электрон продолжает движение во внешней среде и больше не возвращается. Для этого на него должна действовать некая сила – разность потенциалов, которая появляется, если электролит связывает проводимостью два разных металла с различными свойствами. От его величины зависит, какой из двух металлов станет терять электроны, являясь положительным электродом (анодом), а какой – принимать (катодом).

Возможности предотвратить коррозию

Вокруг способов защитить свою машину от ржавчины в водительском сообществе есть много народных мифов. В реальности возможны два пути:

• Оградить поверхность металла кузова от контакта с электролитами – водой, воздухом.
• Внешним источником энергии изменить потенциал поверхности так, чтобы железный кузов из анода превратился в катод.

Первая группа методов – это разнообразные защитные антикоррозионные покрытия, грунтовки и лакокраска. Хозяева машин тратят серьезные деньги, но стоит понимать: таким путем коррозию не прекратить. Только затрудняется доступ активного реагента к кузовному железу.

Антикоррозийная обработка автомобиля

Электрохимические технологии защиты можно разделить на две технологии:

• Используя внешний источник электричества (аккумуляторную батарею авто), с помощью специальной схемы создать избыток положительного потенциала на кузове, чтобы электроны не покидали металл, а притягивались в него. Это – катодная защита автомобиля.
• Разместить на кузове элементы из более активного металла, чтобы создать гальваническую пару, в которой тот станет анодом, а корпус автомобиля – катодом. Этот метод вообще не нуждается в подключении к батарее и называется протекторной, или анодной, защитой.

Рассмотрим каждый из способов.

Как выбрать анод

В роли внешнего контура можно с успехом применить металлические поверхности гаража, заземляющий контур на стоянке и другие средства.

Металлический гараж

Через провод с разъемом плату прибора катодной защиты подключают к нему и создают необходимую разность потенциалов. Такой способ неоднократно доказал высокую эффективность.

Контур заземления

Если машина паркуется на открытой площадке, внешний контур для гальванической защиты может быть создан по периметру ее стоянки. В землю вбиваются металлические штыри аналогично обычному заземлению и соединяются в единый замкнутый контур проводкой. Автомобиль размещается внутри этого контура и подключается к нему через разъем так же, как в способе с гаражом.

Металлизированный резиновый хвост с эффектом заземления

Такой способ реализует идею о создании необходимого электроположительного потенциала кузова относительно поверхности дороги. Метод хорош тем, что работает не только при стоянке, но и в движении, защищая машину именно тогда, когда она особенно уязвима к влаге и дорожной химии.

Защитные электроды-протекторы

В качестве электродов, создающих защитный потенциал, используют пластины из стали, состав которой близок к металлу самого кузова. Это нужно для случаев, если произойдет поломка прибора, чтобы размещенные пластины сами не стали очагом коррозии, создав новую гальваническую пару. Площадь каждой пластины оптимальна в размере от 4 до 10 см 2 , форма – прямоугольная или овальная.

Как смонтировать защиту

Один отдельный электрод создает вокруг себя область защитного потенциала в радиусе 0,3-0,4 метра. Поэтому на полное оборудование автомобиля средней величины понадобится от 15 до 20 таких пластин.

Электронная антикоррозийная защита авто

Размещают электроды в наиболее уязвимых для атмосферной коррозии местах:

• на днище машины;
• в арках передних и задних колес;
• на полу салона под ковриками;
• на внутренних частях дверей снизу.

Необходимо исключить возможность контакта соединенных на плюс АКБ пластин электродов с минусом корпуса авто. Для этого их монтируют на эпоксидный клей поверх имеющегося на кузове лакокрасочного или антикоррозионного покрытия.

Какие приборы используются

Несмотря на широкое распространение метода катодной защиты металлических конструкций в серьезных отраслях промышленности (энергетика, трубопроводы, кораблестроение), устройств, предназначенных для легковых автомобилей, в русскоязычном секторе сети представлено мало. Те немногие, что удается найти, сложно проверить по тестам и отзывам, поскольку достаточного набора данных продавцы не приводят. Устройство катодной защиты авто представлено моделями RustStop-5, БОР-1, АКС-3, УЗК-А.

Запатентованный в США и Канаде прибор FINAL COAT действует по принципу импульсного тока и сопровождается данными исследований. Согласно тестам, это устройство показало реальную эффективность защиты стальных поверхностей кузова при разности потенциалов 100-200 мВ более чем на 400%, чем контрольный образец. Останавливает лишь цена прибора, который сейчас можно купить за 25 тысяч рублей.

Как сделать устройство для катодной защиты самому

Если не ставить перед собой цель изготовления системы со сложными блокировками от короткого замыкания, слежением за расходом заряда батареи, светодиодной индикацией, то само устройство можно элементарно изготовить и самому.

Катодная защита кузова (схема)

Простейший вариант включает лишь разгрузочный резистор определенного номинала (500-1000 ом), через который плюсовая клемма аккумулятора соединяется с защитными электродами. Потребляемый ток должен находиться в интервале 1-10 мА. Защитный потенциал теоретически достаточен в размере 0,44 В (величина электроотрицательного потенциала чистого железа). Но с учетом сложного состава стали, наличия дефектов кристаллической структуры и иных действующих факторов принимается в районе 1,0 В.

Отзывы об эффективности катодной защиты

Сообщения пользователей приборов дают разные оценки.

«Прочитав про катодную защиту кузова автомобиля от коррозии своими руками, решил попробовать. Нашел в интернете номиналы радиодеталей, подобрал подходящие пластины для анодов, все подключил как написано. Результат: пользуюсь больше пяти лет, машина у меня не новая, но сквозной ржавчины еще нет».

«Электрохимическая защита досталась вместе с машиной, когда покупал с рук. Кузов действительно держится как нержавейка, зато сильно сгнили сами пластины на днище. Нужно будет разобраться, как и на что их менять».

Другие способы защиты

Кроме катодной защиты авто от коррозии, в народе популярны разные альтернативные методы. Не все они одинаково хороши, но помогают продлить срок службы машины на несколько лет.

Анодная методика

Применяются специально изготовленные особой формы детали из металлов с более высоким электродным потенциалом, чем у железа. В результате при возникновении гальванической пары растворяется именно эта деталь – расходный электрод. Металл же самого кузова практически не страдает. Этот способ – анодная защита авто от коррозии.

Анодная защита авто от коррозии

Чаще всего применяют накладки из цинка или сплавов магния. Многочисленные отзывы водителей, ставивших в колесные ниши куски цинка, подтверждают действенность этого способа защиты на 3-5 лет. Недостаток способа – необходимость следить за протекторными электродами, при необходимости обновляя их.

Оцинковка кузова

Покрытие металла кузова цинком – еще один распространенный прием защитить машину от ржавчины на весь период ее службы (часто на 15-20 лет). Этим путем пошли крупнейшие западные производители, выпуская премиальные марки своих автомобилей с заводской горячей оцинковкой кузовов.

Безусловным лидером в этом направлении является Audi, разработавшая много патентов на тему технологий защитного покрытия. Именно модель Audi 80 – первый серийный образец с такой обработкой, а начиная с 1986 года ее имеют все производимые под этим брендом машины. Другие участники концерна VW Group также используют горячую оцинковку: «Фольксваген», «Шкода», «Порше», «Сеат».

Кроме немецких, настоящую оцинковку кузовов получили некоторые японские модели: «Хонда Аккорд», «Пилот», «Легенд».

Грунтовки и лакокрасочные материалы

Применительно к теме электрохимической защиты, упоминания заслуживают протекторные составы лакокрасочных материалов, содержащие частички цинка. Это фосфатирующие и катафорезные грунты.

Нанесение лакокрасочных материалов

Принцип их действия тот же: создается контакт железа со слоем более активного металла, который и расходуется в гальванических реакциях в первую очередь.

Ламинирование

Метод защиты поверхности кузова от ржавчины и абразивного истирания путем оклейки специальной прочной прозрачной пленкой. Хорошо проведенная обработка практически не видима глазу, выдерживает значительные перепады температур и не боится вибрации.

Жидкое стекло

Создается дополнительный упрочняющий слой покрытия поверх базового лакокрасочного, обладающий повышенной прочностью. Наносится на обезжиренный и промытый кузов машины, который предварительно нагревают горячим воздухом. Полимерная основа материала растекается и после затвердевания полируется. Таким способом удается уберечь заводской слой краски от проникновения сквозь него атмосферной влаги и этим на небольшое время сдержать коррозию.

Керамика жидкое стекло для авто

Полной защиты от ржавчины метод не дает. Защищает в основном внешний вид автомобиля от видимых проявлений, но оставляя без внимания скрытые очаги.

Работа с днищем

Чтобы уберечь днище и колесные арки от попадания электролитов (дорожная грязь, вода с солью), применяются покрытия различными мастиками на битумной, каучуковой и полимерной основе.

Работа с днищем авто

Используются локеры (подкрылки) из полиэтилена. Все эти виды обработки проигрывают по эффективности электрохимической защите кузова автомобиля, но позволяют на время отсрочить сквозную ржавчину.
